Пневмоцилиндр компактный TCL — серия с укороченным корпусом, Ø12-100 мм, ход 10-250 мм

Серия WAALPC TCL — компактные пневмоцилиндры с укороченным корпусом для задач, где длина монтажа критична. Это прямой совместимый аналог компактных цилиндров AirTAC TCL: посадочные размеры, диаметры поршня, ход штока и резьбы воздухоподвода соответствуют китайскому оригиналу, что позволяет менять цилиндр без переделки кронштейна и обвязки. WAALPC поставляет 156 модификаций серии: десять диаметров поршня (Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм) и семнадцать стандартных длин хода — от 10 до 250 мм. Цилиндр двустороннего действия с магнитным поршнем для герконовых датчиков положения.

Конструкция и принцип работы

TCL построен по схеме укороченного шпильчатого цилиндра: алюминиевый профиль корпуса с анодированием, литые торцевые крышки из анодированного алюминия, шпильки из углеродистой стали с антикоррозионным покрытием. Поршень из алюминиевого сплава несёт постоянный магнит, что обеспечивает прямое срабатывание герконовых и индуктивных датчиков на корпусе. Шток — хромированная сталь Cr-Mo, шлифованная и полированная. Уплотнения поршня и штока — нитрильная резина NBR, что даёт ресурс штатной работы при температуре от -20 до +80 °C. Двустороннее действие реализовано классически: подача сжатого воздуха в одну из двух камер через резьбу G1/8–G1/4 (зависит от типоразмера) выдвигает или возвращает шток. Демпфирование в крайних положениях резиновое, фиксированное; для тяжёлых нагрузок предусматривается внешний демпфер.

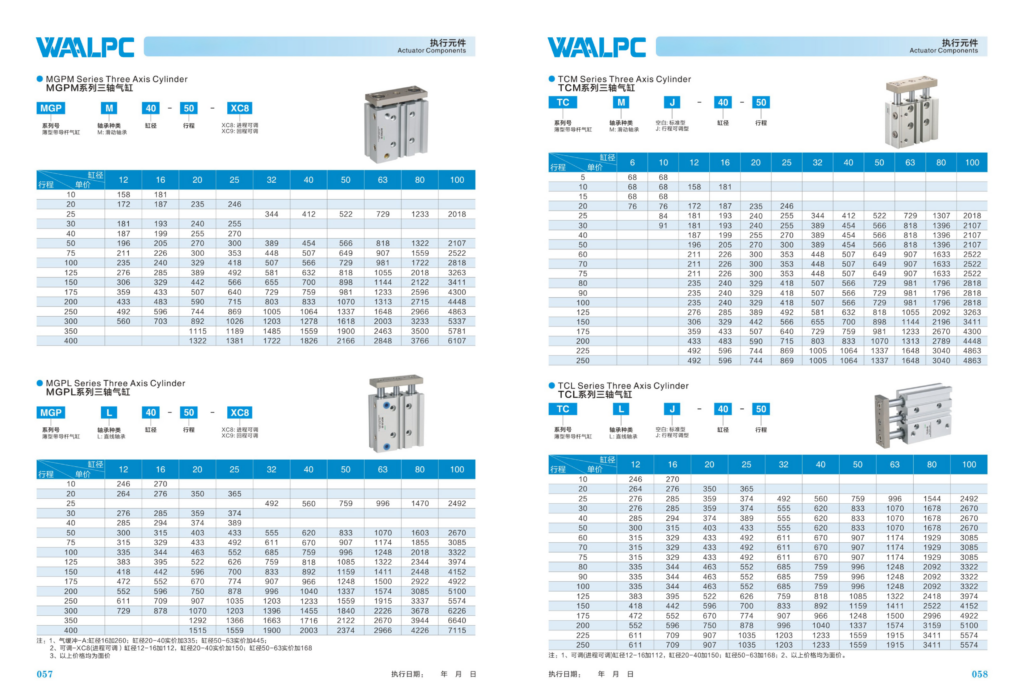

Технические данные

• Диаметр поршня: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм (10 типоразмеров)
• Ход штока: 10, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200, 225, 250 мм (стандартный ряд)
• Тип действия: двустороннее (double-acting), магнитный поршень
• Рабочее давление: от 0,1 до 1,0 МПа (1-10 бар)
• Испытательное давление: 1,5 МПа (15 бар)
• Рабочая среда: сжатый воздух, фильтрация ≤ 40 мкм, точка росы ниже -20 °C
• Температура окружающей среды: от -20 до +80 °C
• Скорость поршня: 30-800 мм/с в зависимости от нагрузки
• Демпфирование: резиновые амортизаторы в крайних положениях
• Материал корпуса: анодированный алюминиевый сплав AL6063
• Материал штока: хромированная сталь Cr-Mo, полированная
• Уплотнения: NBR (бутадиен-нитрильный каучук)
• Присоединение: резьба G1/8 (Ø12-25), G1/4 (Ø32-63), G3/8 (Ø80-100)
• Монтаж: сквозные шпильки, резьба на торцевых крышках под кронштейны TC/TCL-серии

Применение

Компактная серия TCL применяется там, где обычный шпильчатый цилиндр SC (ISO 6432) или MAL не помещается по длине. Типовые задачи — прижим, толкание заготовки, подача деталей в роботизированных ячейках, обрезка облоя, фиксация в кондукторах, привод створок и затворов. Серия широко используется в сборочных линиях, упаковочных машинах, конвейерах с боковыми отсечками, в станках лазерной резки для подачи листа, в системах автоматического дозирования и в пневмосхемах пресс-форм. Малая высота корпуса позволяет монтировать цилиндр на торце ползуна или в стеснённом пространстве шкафа управления. Магнитный поршень обеспечивает прямое подключение датчиков положения серий DS/CS — без дополнительных флажков и упоров.

Поставка и комплектация

В стандартной поставке: цилиндр TCL заявленного типоразмера, две гайки М-резьбы для шпилек, паспорт изделия с протоколом испытаний. Опционально — комплект кронштейнов (фланцевый FB, проушина CB, лапа FA), демпферы, датчики положения с кабелем M8. Срок отгрузки: от 2 недель. Цены указаны за единицу с НДС, без учёта доставки. Возможна поставка партий с подбором типоразмеров под спецификацию заказчика. Подбор аналога импортного цилиндра AirTAC TCL, SMC CQS/CQ2 или Festo ADVU производится бесплатно — пришлите артикул оригинала, получите таблицу соответствия и счёт в течение 1-3 рабочих дней.
