Пневмоцилиндр компактный с направляющими MGPM — прямой совместимый аналог SMC MGPM, Ø12-100 мм, ход 10-400 мм

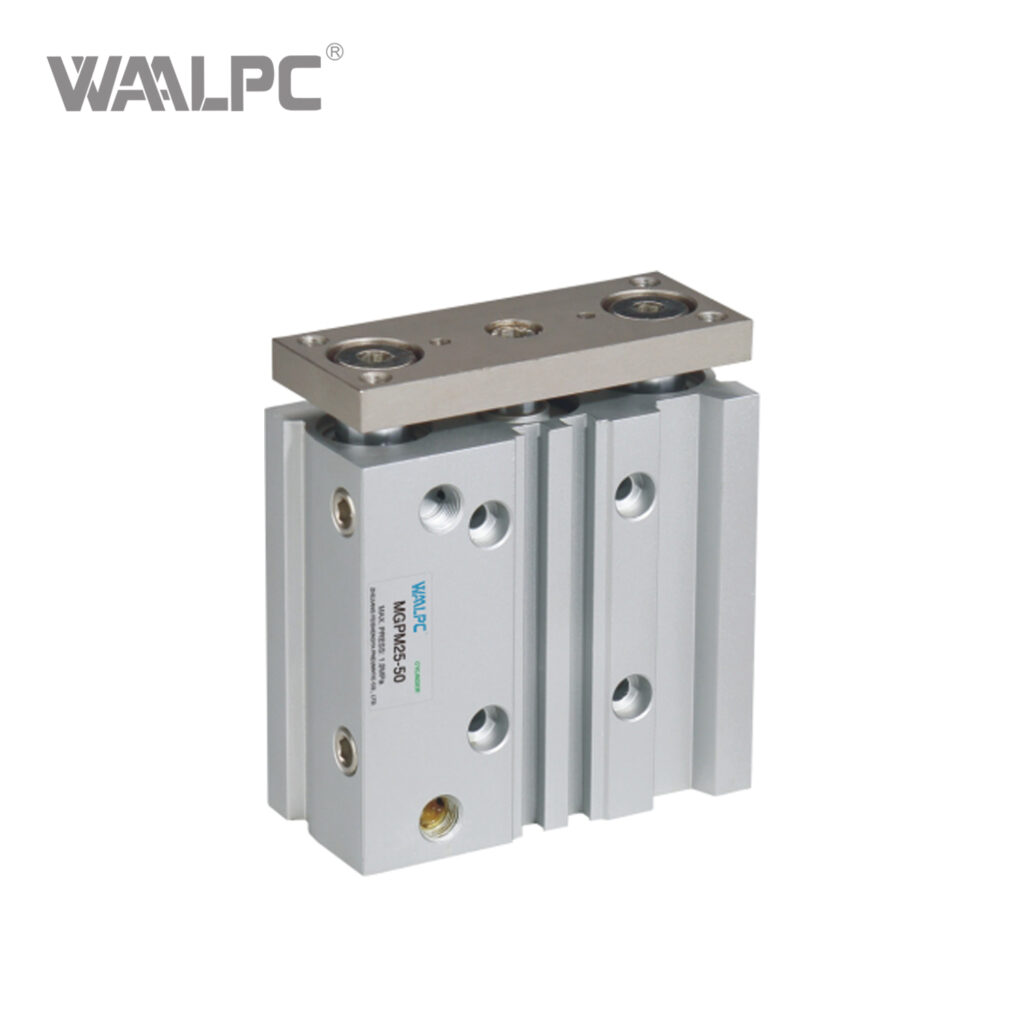

Серия WAALPC MGPM — компактные пневматические цилиндры со встроенными двумя направляющими валами, прямой совместимый аналог SMC MGPM (Compact Guide Cylinder, Slide Bearing) по габаритным, посадочным и присоединительным размерам. Применяются на сборочных линиях, в манипуляторах pick & place, в подъёмно-стопорных операциях, на упаковочных автоматах и испытательных стендах, где требуется высокая поперечная нагрузочная способность при минимальной строительной высоте.

Конструкция и принцип работы

Двустороннее действие, компактный корпус из алюминиевого сплава с твёрдым анодированием служит одновременно несущим элементом и направляющим блоком. Два параллельных направляющих вала проходят сквозь подшипники скольжения (slide bearing) из углеродистой подшипниковой стали с износостойким покрытием — это разделяет рабочее усилие штока и боковую нагрузку, защищая уплотнения и продлевая ресурс. По мере увеличения хода растёт и длина опорной части подшипника, что повышает несущую способность по поперечной нагрузке. Стандартно установлены резинометаллические демпферы в крайних положениях; для типоразмеров Ø32 и выше доступна опция регулируемой пневматической амортизации. Магнитный поршень встроен по умолчанию — в пазы корпуса устанавливаются герконовые или электронные датчики положения серии CMSG/CS1.

Технические данные

• Типоразмеры (Ø поршня): 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 мм

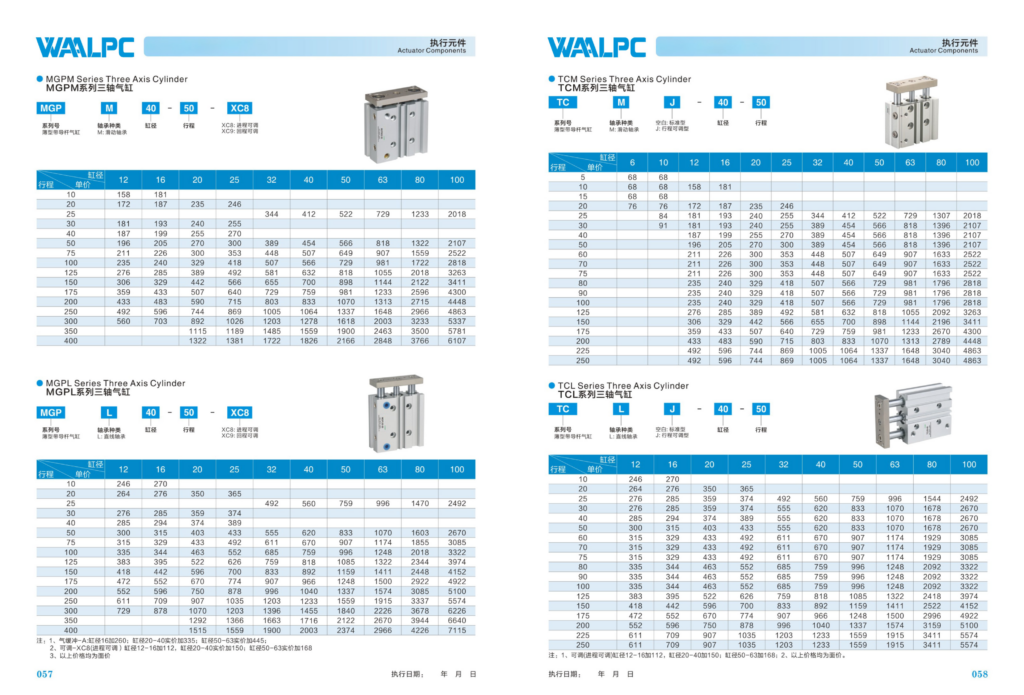

• Ход штока: 10, 20, 25, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 мм (зависит от типоразмера)
• Тип действия: двустороннее (double acting)
• Рабочее давление: 0,15 – 1,0 МПа (1,5 – 10 бар)
• Испытательное давление: 1,5 МПа
• Температура рабочей среды и окружения: −10…+60 °C (без обмерзания)
• Рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм, без обязательной смазки)
• Материал корпуса и торцевых крышек: алюминиевый сплав с твёрдым анодированием
• Материал штока и направляющих валов: углеродистая подшипниковая сталь с хромированием
• Тип подшипника: скольжения (slide bearing) — углеродистая подшипниковая сталь
• Демпфирование: резинометаллический буфер по обоим концам (стандарт); пневмодемпфер — опция для Ø32-100
• Магнитный поршень: встроен (для герконовых/электронных датчиков серии CMSG, CS1, D-A93)
• Точность хода направляющих валов: ±0,1 мм по параллельности

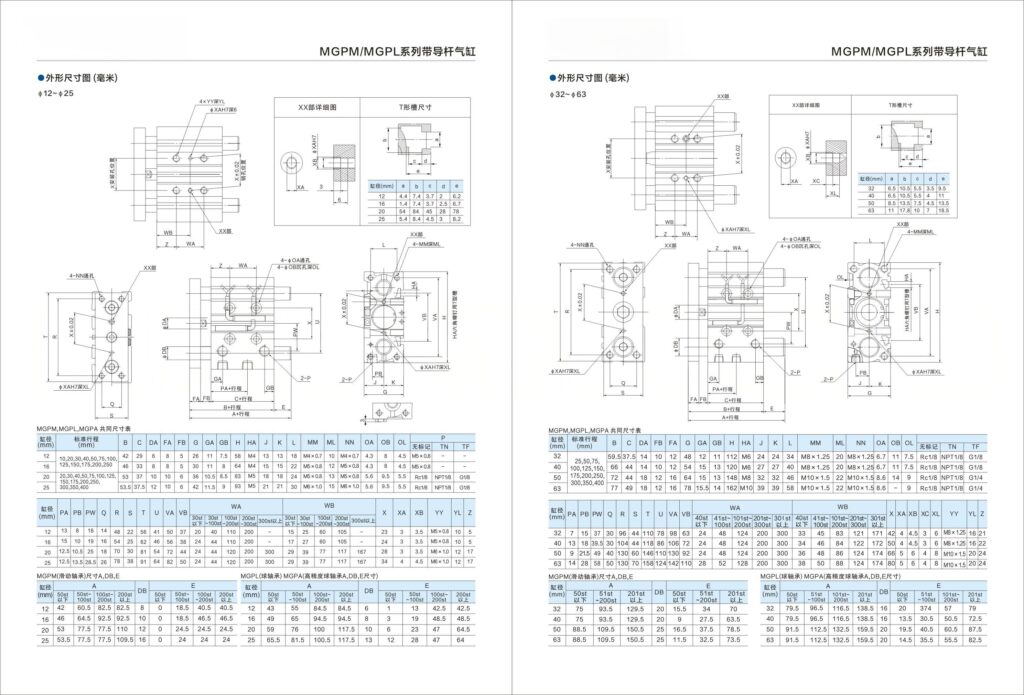

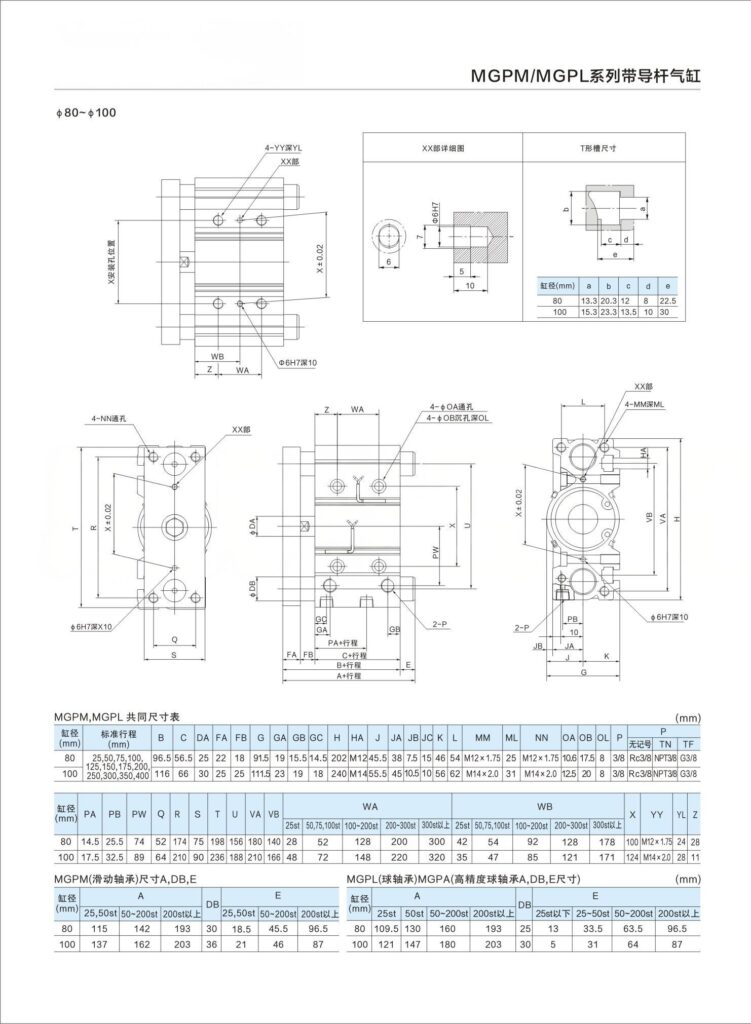

• Монтаж: через торцевые отверстия с резьбой M3-M16 и сквозные технологические отверстия в корпусе

Применение

Цилиндры MGPM применяются там, где обычный круглый или ISO-цилиндр не справляется с боковой нагрузкой: на подъёмно-стопорных позициях конвейеров (lift & stop), в манипуляторах pick & place для перемещения тяжёлых заготовок, в прижимных и зажимных приспособлениях, на сборочных позициях для подачи и удержания деталей, в системах автоматической смены инструмента, на упаковочных и фасовочных линиях. За счёт встроенных направляющих исключается перекос штока при эксцентричном нагружении и не требуется внешний линейный направляющий узел. Совместимы со стандартными присоединительными и монтажными размерами SMC MGPM, что позволяет заменять оригинальные SMC MGPM-Z или Festo DFM без переделки оснастки. Часто применяются на тех же позициях, где раньше стояли SMC MGPL (с шариковыми направляющими), когда требования к нагрузке умеренные, а бюджет ограничен.

Поставка и комплектация

В стандартный комплект входит сам цилиндр со штоком и двумя направляющими, монтажные опорные плиты с торцевыми резьбовыми отверстиями, штатные уплотнения NBR, паспорт изделия с протоколом приёмо-сдаточных испытаний, сертификат соответствия техническим регламентам ЕАЭС (ТР ТС 010/2011 «О безопасности машин и оборудования»). По запросу — фланцевые монтажные комплекты, проушины, вилки, удлинённый шток, исполнение с пневматической амортизацией, варианты с увеличенным ходом, монтажные кронштейны под датчики. Срок отгрузки от 2 недель.
