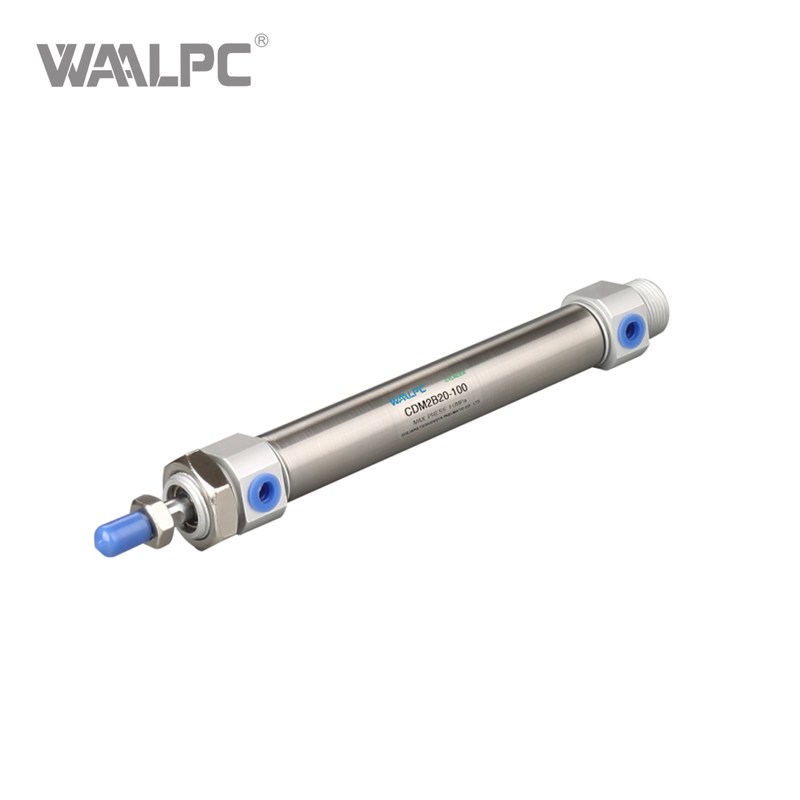

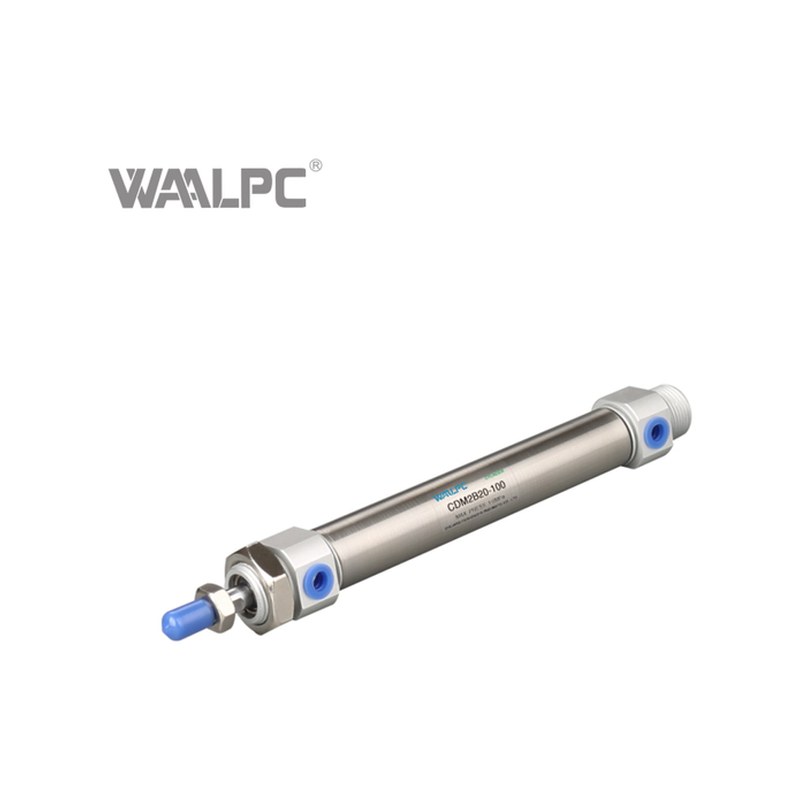

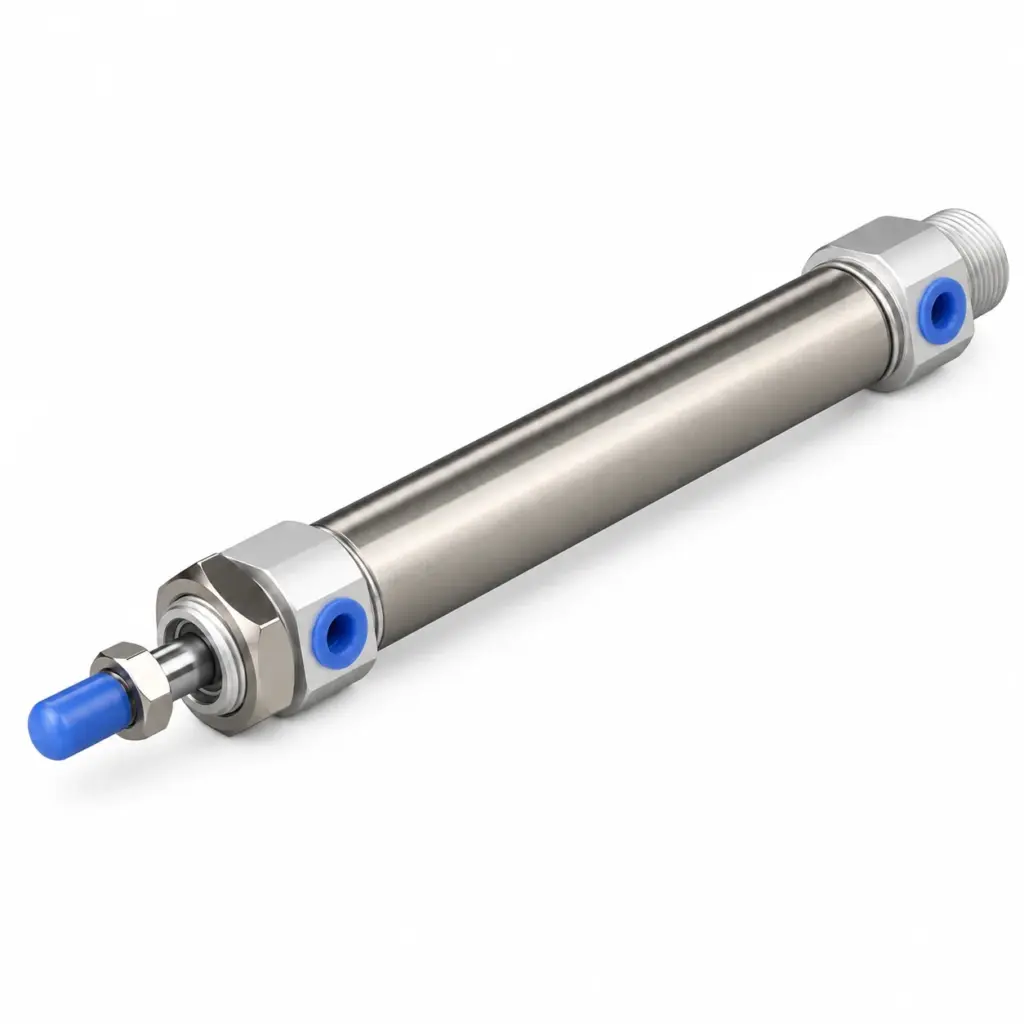

Серия WAALPC CM2B — мини-пневмоцилиндр круглого исполнения с корпусом из нержавеющей стали, двустороннего действия, с односторонним штоком.
Технические данные (лист завода WAAL Selection Manual 2025)
| Модель |
Ø поршня, мм |
Порт |
Стандартный ход, мм |
Макс. теор. усилие |
Резьба штока |
| CM2B16 |
16 |
M5 |
25–500 |
14 кгс |
M6×1 |
| CM2B20 |
20 |
G1/8 |
25–500 |
28 кгс |
M8×1,25 |
| CM2B25 |
25 |
G1/8 |
25–500 |
44 кгс |
M10×1,25 |
| CM2B32 |
32 |
G1/8 |
25–500 |
70 кгс |
M10×1,25 |
| CM2B40 |
40 |
G1/4 |
25–500 |
110 кгс |
M14×1,5 |
Рабочее давление по листу — 0–0,8 МПа. Поршень с магнитом под бесконтактные датчики положения (геркон или датчик Холла). Крепления по листу: B — базовое, C — одинарная проушина, D — двойная проушина, F — передний фланец, G — задний фланец, L — лапы; на шток — W (двойной шарнир) и V (наконечник).
Применение
Нержавеющий корпус выбирают для пищевых и фармацевтических линий, упаковки и машин розлива, лабораторного оборудования и узлов с регулярной санитарной мойкой: толкатели, прижимы, дозаторы.
Ряд исполнений, цены и наличие — в таблице исполнений карточки. Список импортных артикулов можно прислать на подбор — инженер вернёт таблицу совместимых WAALPC.
Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.
Совместимость с импортными аналогами
Совместимый аналог — CKD CMK2-00-20-25 — отличие: крепление: у CKD 00 — базовое, у нашего CA; резьба портов у CKD Rc1/8 (коническая), у нашего G1/8; SMC CM2B; SNS CDM2E20X25 (совпадают присоединительные и установочные размеры, серия CM2B).

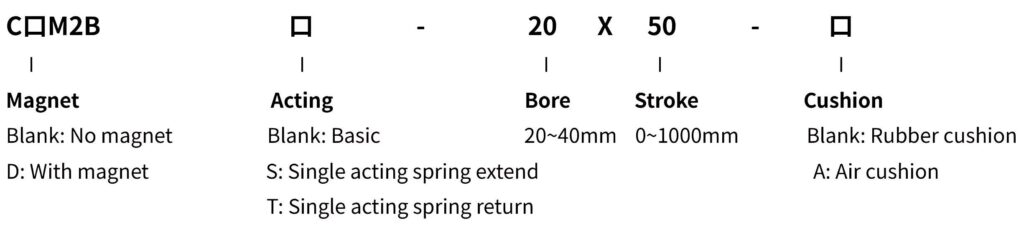

Как расшифровать артикул CM2B?
Формат: CM2B-{типоразмер}-{ход}
- CM2B — серия
- Типоразмер: 16 / 20 / 25 / 32 / 40
- Ход: 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 / 250 / 300 / 350 / 400 / 500
Пример: CM2B-16-25
| Тип |
Пневмоцилиндр круглый нержавеющий CM2B |
| Формат |
Фирменный (серия CM2) |
| Материал |
Нержавеющая сталь |
| Рабочая среда |
Сжатый воздух (фильтрованный) |
| Рабочее давление |
0–0,8 МПа |
| Аналог |
SMC CM2B |
Все характеристики товара
| Серия | CM2B |
| Диаметр поршня | 20–40 |
| Длина хода | 25–500 |
| Тип действия | Двойного действия |
| Материал корпуса | Нержавеющая сталь |
| Максимальное рабочее давление | 0,8 МПа (8 бар) |
| Магнитный поршень | Да |
Усилие пневмоцилиндра рассчитывается по формуле F = P × A. Усилие тяги меньше усилия толкания из-за сечения штока.
| Ø, мм |
2 бар |
4 бар |
6 бар (номинал) |
8 бар (макс) |
| Ø20 |
63 Н |
126 Н |
188 Н |
251 Н |
| Ø25 |
98 Н |
196 Н |
295 Н |
393 Н |
| Ø32 |
161 Н |
322 Н |
483 Н |
644 Н |
| Ø40 |
251 Н |
502 Н |
754 Н |
1 005 Н |
Профильный пневмоцилиндр WAALPC CM2B проектируется на ресурс 5-15 миллионов циклов при чистом воздухе с фильтрацией 40 мкм.
Утечка через шток
Причина: Износ уплотнения штока
Действие: Замена уплотнения
Снижение усилия
Причина: Износ поршневых уплотнений
Действие: Замена уплотнений
Удар в конце хода
Причина: Износ эластомерного демпфера
Действие: Замена демпфера
Залипание поршня
Причина: Загрязнение
Действие: Фильтр 40 мкм
Скрип
Причина: Сухая работа
Действие: Лубрикатор

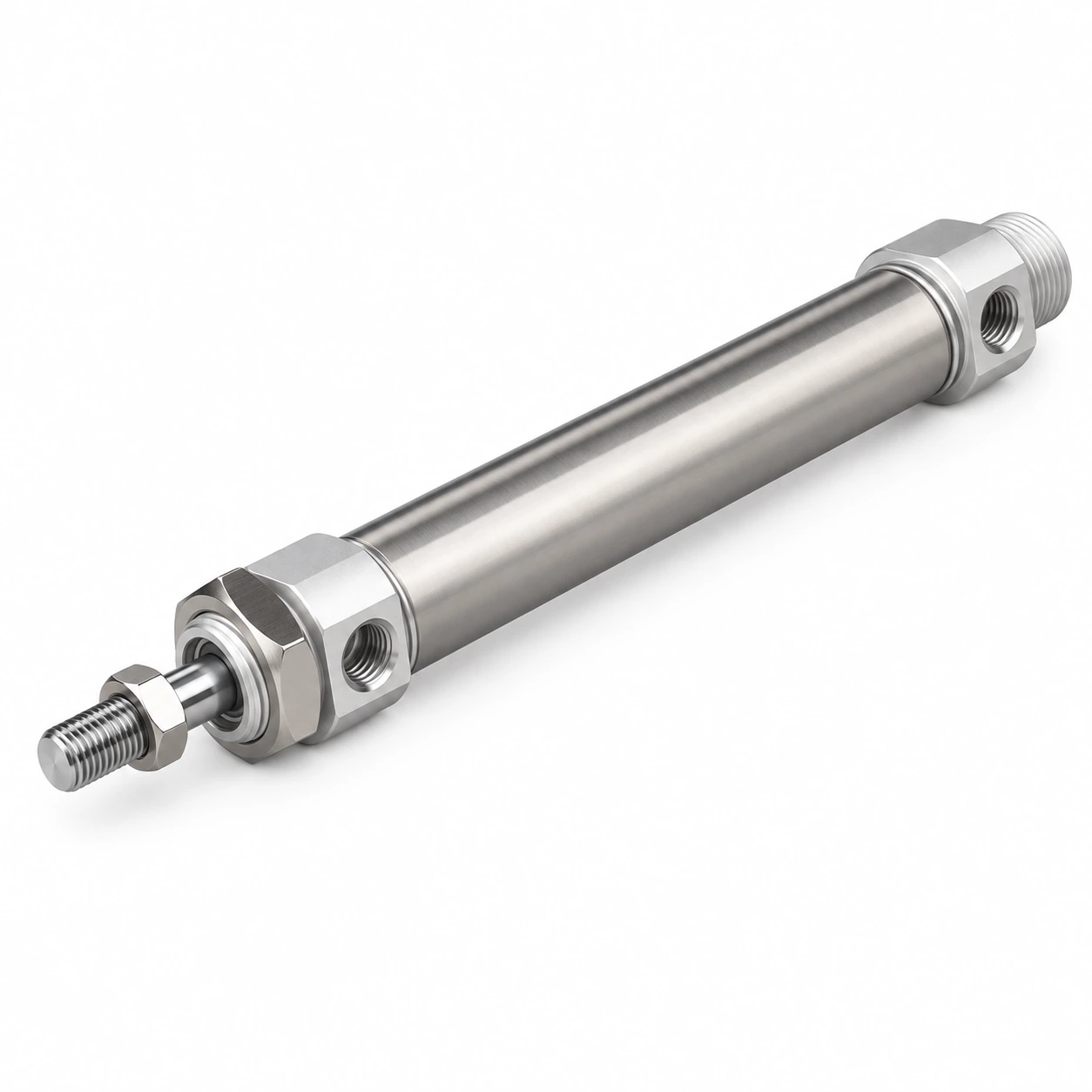

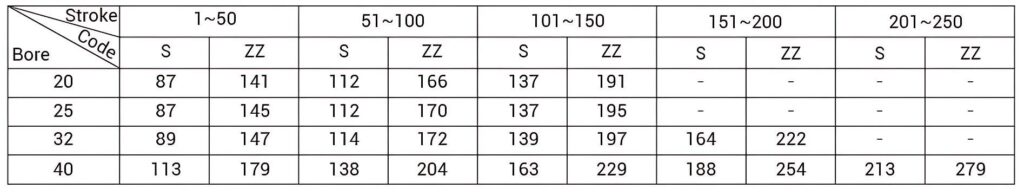

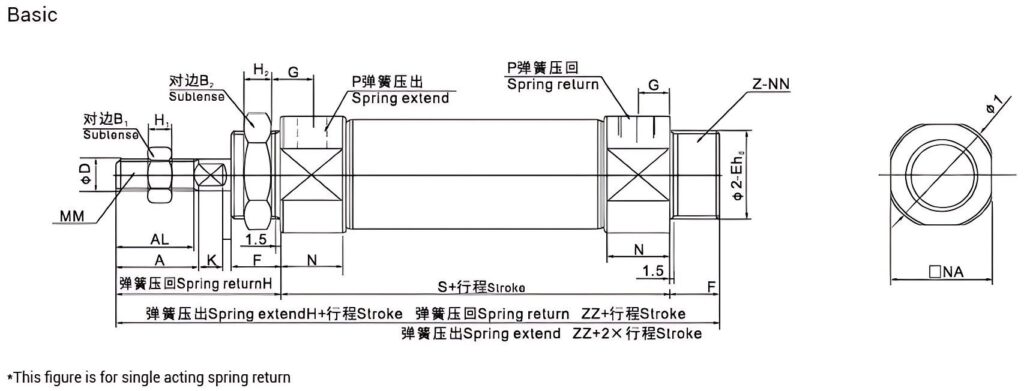

Серия CM2B — мини-цилиндр круглого сечения
Лёгкий компактный мини-цилиндр круглого сечения с нержавеющей трубой двустороннего действия. Диаметр поршня 20–40 мм. Базовое крепление сквозными отверстиями или хвостовиком. Доступны исполнения с внутренней и наружной резьбой штока, варианты со встроенными цанговыми фитингами.
Исполнения
CM2B — базовое исполнение без магнита, крепление сквозными отверстиями.
CDM2B — со встроенным магнитом на поршне для бесконтактных датчиков.
CM2-L — с лапами для жёсткого монтажа на раму.
CM2-F — с передним фланцем.
CM2-G — с задним фланцем.
CM2-D — с двойной вилкой (проушиной).
CM2-T — с цапфой.
CM2-K — с нерасбегающимся штоком, CM2-W — с двусторонним штоком, CM2-R — с гофрозащитой штока.
Тип демпфирования
P — резиновые буферы с двух сторон, штатное исполнение для коротких ходов.
P-A — резиновые буферы плюс магнит, основной вариант CDM2B.
CA — регулируемая пневматическая подушка с магнитом: поглощает примерно втрое больше кинетической энергии, для высоких скоростей и средних масс.
Отрасли применения
Лёгкая автоматизация, сборка электроники, лабораторное оборудование, упаковка малых изделий, монтажные и прижимные узлы.
Практические советы
Берите сразу CDM2B с магнитом — переплата минимальна, а датчики потом не нужно колхозить отдельно. На скоростях свыше 0,3 м/с переходите на CA: резиновых буферов не хватает.
- Datasheet (PDF) — техническое описание серии CM2B
- Паспорт изделия — для приёмки на склад
- ГТД — таможенная декларация на партию
Документы на CM2B — по запросу, вместе с коммерческим предложением.
