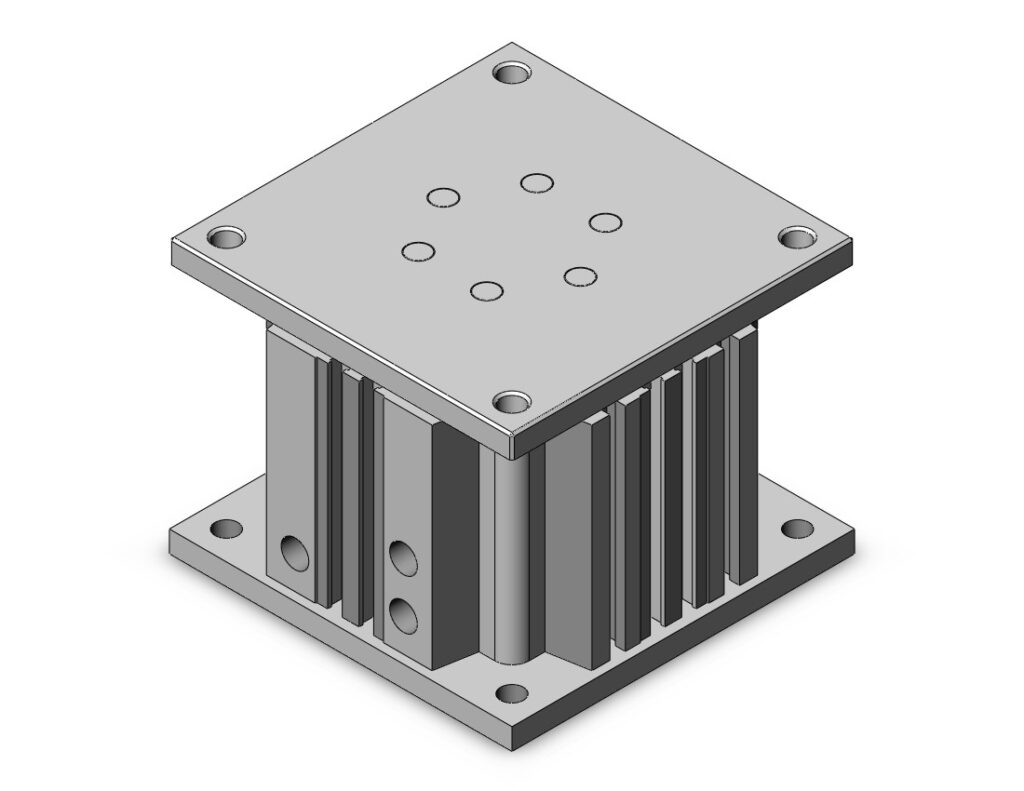

Пневмоцилиндр с направляющими MGF

Name: Пневмоцилиндр с направляющими MGF
Brand: WAALPC
SKU: MGF-100-100
Availability: InStock

Пневмоцилиндр с направляющими MGF, Ø 40–100 мм, ход 20–100 мм. Совместимый аналог SMC MGF. поставка 2–4 недели.

Артикулы серии: MGF-40-20, MGF-40-30, MGF-40-50 (всего 20 модификаций)

Пневмоцилиндр с направляющими MGF WAALPC MGF-100-100

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

40–100 мм

Длина хода

20-100 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: MGF-40-20

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Пневмоцилиндр с направляющими WAALPC MGF — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Диаметр поршня 40–100 мм, ход 20–100 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC MGF, совместим по присоединительным и габаритным размерам. Поставка 2–4 недели.

Серия пневмоцилиндров с направляющим столом: компактные направляющие и стол для прецизионного линейного перемещения с возможностью монтажа нагрузки прямо на стол. Совместимый аналог SMC MGF по присоединительным и габаритным размерам.

Конструкция и принцип работы

Конструкция состоит из несущего стола, на котором установлены параллельные направляющие, и интегрированного цилиндра двустороннего действия. Шток через каретку приводит стол по линейной траектории с минимальным люфтом. Стол снабжён резьбовыми отверстиями под монтаж нагрузки и упоры. Направляющие воспринимают радиальные и моментные нагрузки, поэтому стол подходит для прямого монтажа инструмента и захватов без дополнительных линейных опор. Магнитное кольцо на поршне позволяет устанавливать герконовые и оптические датчики положения.

Технические данные

Ø поршня: 40–100 мм
Ход: 20–100 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Применение

Применяются для линейных перемещений с прецизионной направляющей: в роботизированных модулях, на сборочных и упаковочных линиях, при подаче и позиционировании заготовок. Стол с направляющими берёт на себя осевые и моментные нагрузки, поэтому на нём можно монтировать инструмент, захват или сенсор без дополнительных опор. Применяются в задачах подачи деталей в зону обработки, перемещения сборочных модулей, дозирования сыпучих материалов.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет компоненты двойного назначения на индустриальные рынки. Серия MGF выпускается с типовыми присоединительными размерами — совместимый аналог импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно. Поставка осуществляется по предварительному заказу: артикул собирается на производстве под параметры заявки и направляется заказчику без посредников. Срок отгрузки: 2–4 недели.

Какие исполнения входят в серию MGF?

В серии 20 исполнений. Обозначения ряда: MGF-100-100, MGF-100-20, MGF-100-30, MGF-100-50, MGF-100-75, MGF-40-100, MGF-40-20, MGF-40-30 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение MGF?

Два ключевых параметра — диаметр поршня и ход штока. Усилие толкания считают по площади поршня: F = p × πD² / 4, при 0,6 МПа это около 483 Н на Ø32, 1 178 Н на Ø50, 1 870 Н на Ø63. Запас по усилию — двукратный, под 200 Н нагрузки берут Ø32, а не Ø25. Ход выбирают, помня, что на обратном ходе усилие падает на площадь штока.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC MGF40-20 (совпадают присоединительные и установочные размеры, серия MGF).

Как расшифровать артикул MGF?

Формат: MGF-{типоразмер}-{ход}

MGF — серия
Типоразмер: 40 / 63 / 80 / 100
Ход: 20 / 30 / 50 / 75 / 100

Пример: MGF-40-20

Категории: Цилиндры с направляющей плитой MGF (SMC-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
MGF-40-20	—	от 13 652 ₽	поставка 2–4 недели	SMC MGF40-20

Совместимо с SMC MGF40-20

Совместимый аналог — наш MGF-40-20. Цена 13 652 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — MGFпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 20 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	20	30	50	75	100
ход →	ход штока, мм
40	13 652	13 652	15 595	17 539	17 539
63	17 539	17 539	19 498	24 364	24 364
80	24 364	24 364	31 672	34 114	34 114
100	38 980	38 980	48 730	48 730	48 730

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии MGF?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø40 × 20 мм — от 14 952 ₽Ø40 × 30 мм — от 14 952 ₽Ø40 × 50 мм — от 17 080 ₽Ø40 × 75 мм — от 19 210 ₽Ø40 × 100 мм — от 19 210 ₽Ø63 × 20 мм — от 19 210 ₽Ø63 × 30 мм — от 19 210 ₽Ø63 × 50 мм — от 21 356 ₽Ø63 × 75 мм — от 26 685 ₽Ø63 × 100 мм — от 26 685 ₽Ø80 × 20 мм — от 26 685 ₽Ø80 × 30 мм — от 26 685 ₽Ø80 × 50 мм — от 34 689 ₽Ø80 × 75 мм — от 37 364 ₽Ø80 × 100 мм — от 37 364 ₽Ø100 × 20 мм — от 42 693 ₽Ø100 × 30 мм — от 42 693 ₽Ø100 × 50 мм — от 53 380 ₽Ø100 × 75 мм — от 53 380 ₽Ø100 × 100 мм — от 53 380 ₽

Что покупают вместе с MGF?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про MGF?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр с направляющими MGF
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
