Вакуумная техника

Какие подразделы есть в разделе «Вакуумная техника»?

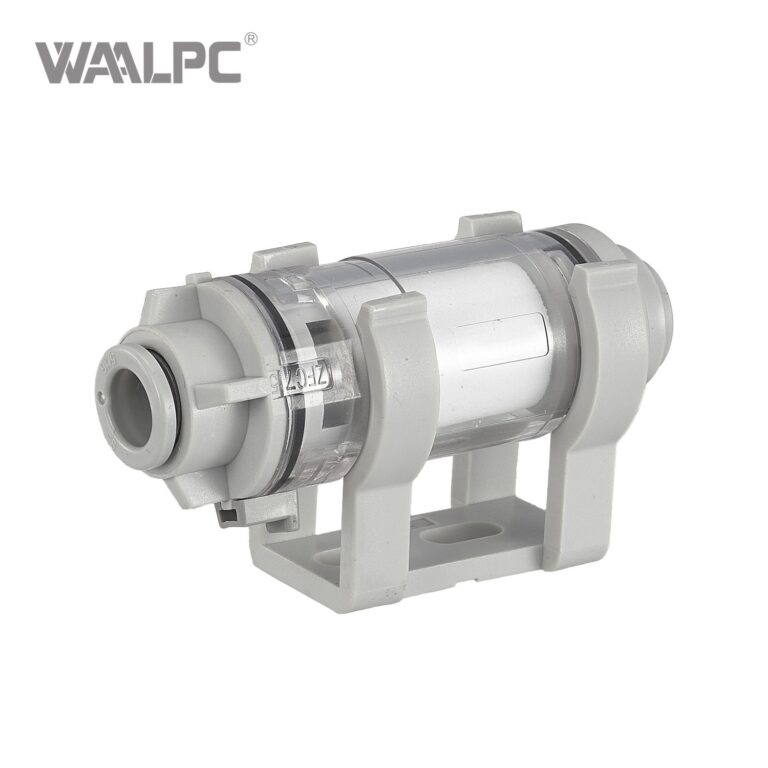

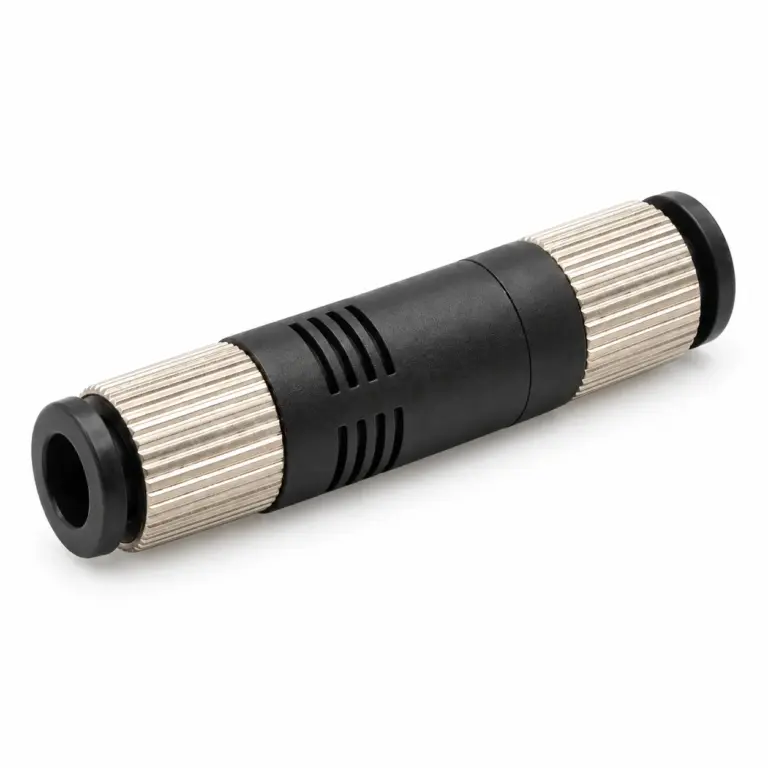

4 подраздела, всего 42 исполнения с ценой: Вакуумные принадлежности (фильтры и фитинги) — 4 исполнения (VUH), от 830 ₽; Вакуумные регуляторы — 2 исполнения (IRV), от 4 350 ₽; Вакуумные фильтры — 17 исполнений (VFR, ZFC), от 200 ₽; Вакуумные эжекторы — 13 исполнений (VAKUUMNYY-EZHEKTOR-PM402B-A-D, ZH, CV, ZU), от 290 ₽. Серии, характеристики и цены по исполнениям — на странице каждого подраздела.

«Вакуумная техника»: на какие импортные артикулы есть совместимый аналог?

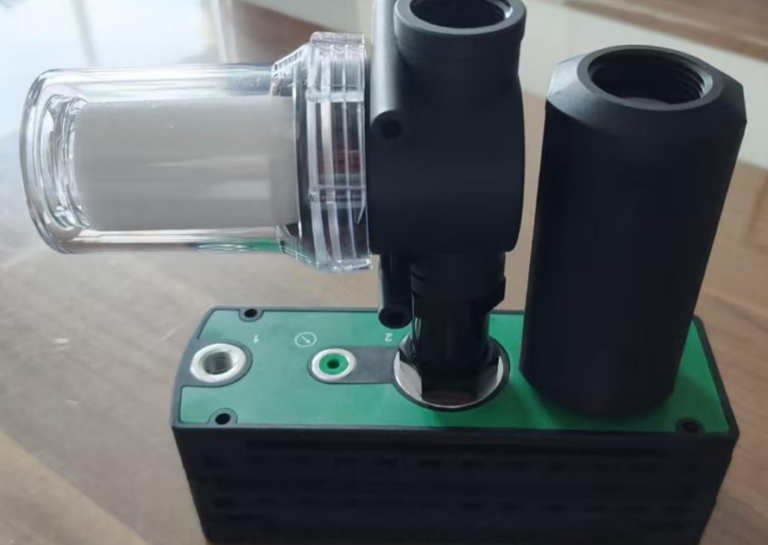

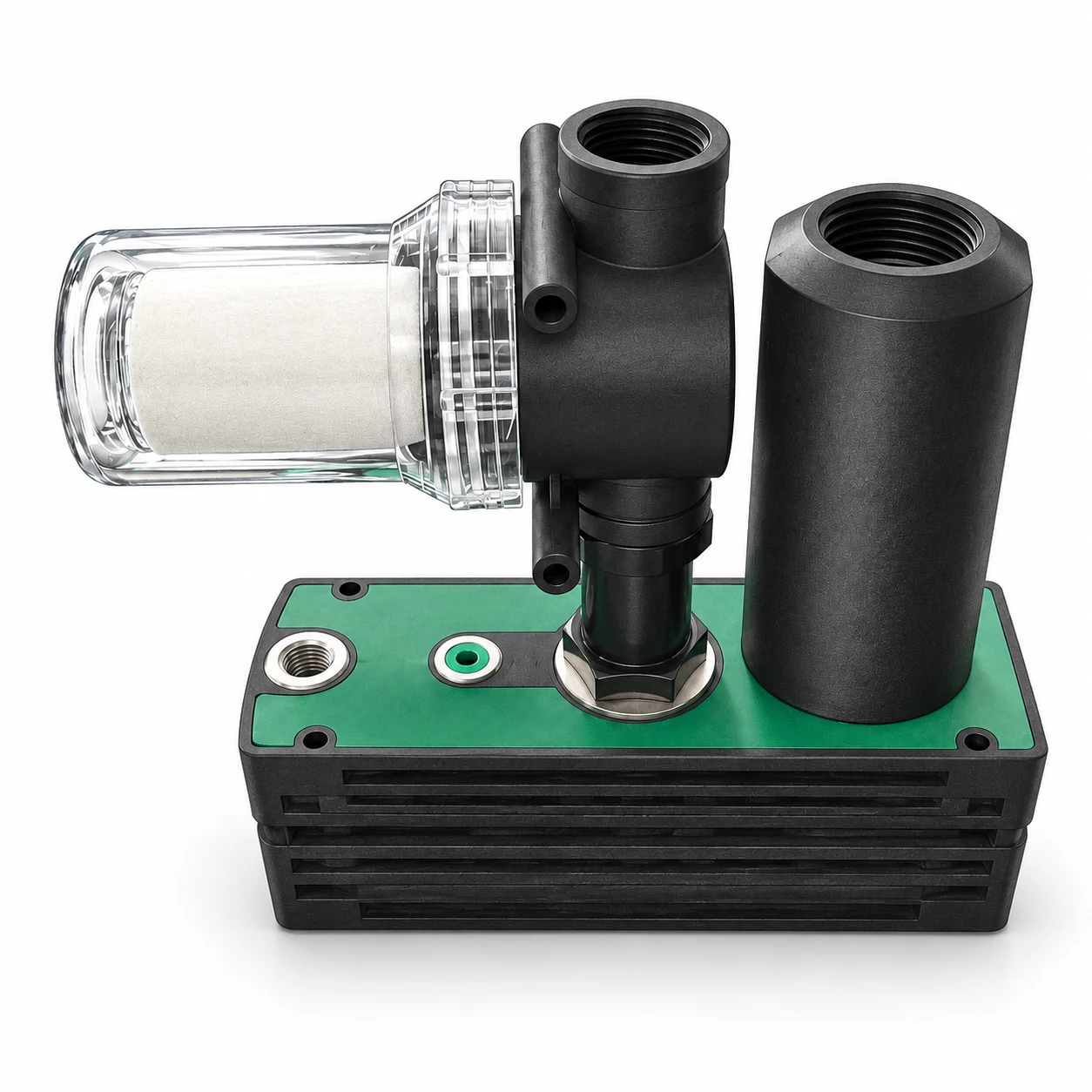

Norgren M/58102/60 → PM402B-A-D; SMC IRV10-C06 → IRV10; SMC IRV10-C08 → IRV10; SMC IRV10-N07 → IRV10. Проверенных пар — 14 (Norgren — 1, SMC — 13).

Как подобрать эжектор по глубине вакуума?

Глубина вакуума эжектора зависит не только от серии, но и от буквы исполнения: у формата ZH исполнение S даёт каталожный максимум примерно −90 кПа, а исполнение L той же серии — заметно меньше, около −48 кПа (компромисс в пользу расхода и скорости откачки). В нашем каталоге есть эжекторы ZH05B, ZH07B, ZH10B, ZH13B по цене от 520 ₽ (ZH05B-08-10) до 995 ₽ (ZH10B-08-10), и компактные ZU — от 290 ₽ до 352 ₽ (ZU05L). Писать «эжектор ZH создаёт −90 кПа» без указания буквы исполнения — типовая ошибка обобщения: глубину вакуума всегда сверяйте по паспорту конкретного кода, не по названию серии целиком.

Что означают буквы и цифры в коде ZH05B, ZU05S?

Число после букв серии (05, 07, 10, 13 у ZH) — типоразмер сопла эжектора: чем крупнее число, тем выше расход и обычно ниже предельный вакуум. Буква после числа (например B в ZH05B) обозначает исполнение корпуса; буквы S и L в конце кода (как у ZU05S/ZU05L) — это разные варианты сопла с разной глубиной вакуума: у формата ZH тот же принцип даёт разницу примерно −90 кПа (S) против −48 кПа (L). Точную расшифровку каждой буквы для конкретного артикула проверенный свод фактов не раскрывает полностью — перед заказом сверяйте код по карточке товара, не по аналогии с другим типоразмером той же серии.

Что защитит деталь от падения при потере вакуума?

Честный ответ по нашему каталогу: отдельного узла защиты — вакуумного ресивера (буферной ёмкости) или вакуумного обратного клапана — в каталоге WAALPC сейчас нет. Проверено прямым запросом по словам «ресивер», «обратный клапан вакуум», «присоска» — совпадений с нужной функцией не найдено (есть только VBAT, ресивер для усилителя давления, это другое изделие для другого контура). Например, в типовой схеме с эжектором ZH05B-06-06 (851 ₽) и распределителем 3V220-10-DC24V (560 ₽) при потере сети, сигнала или обрыве трубки разрежение уходит и деталь падает без предупреждения — эжектор не «запоминает» состояние, в отличие от бистабильного распределителя пневмозахвата. Для переноса детали над оператором или проходом это открытый риск класса, который каталог сейчас не закрывает готовым компонентом.
