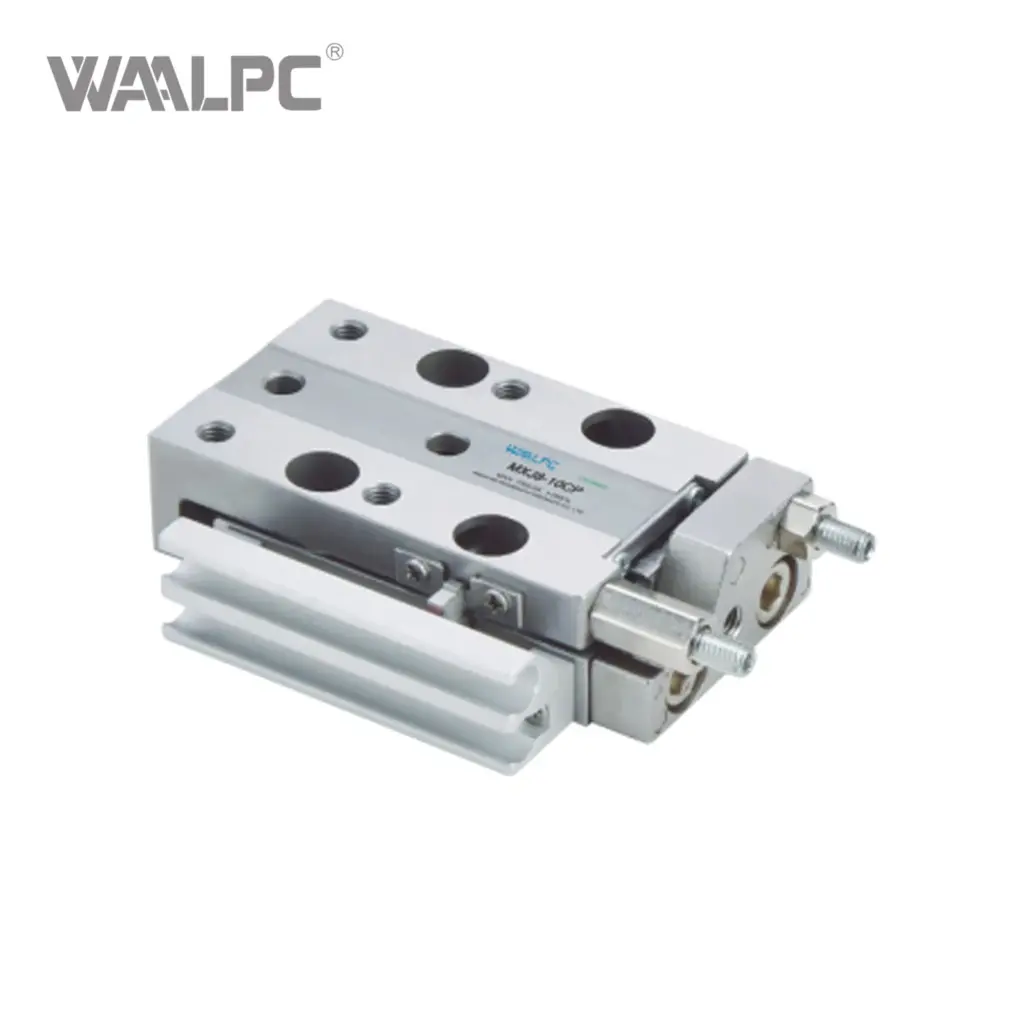

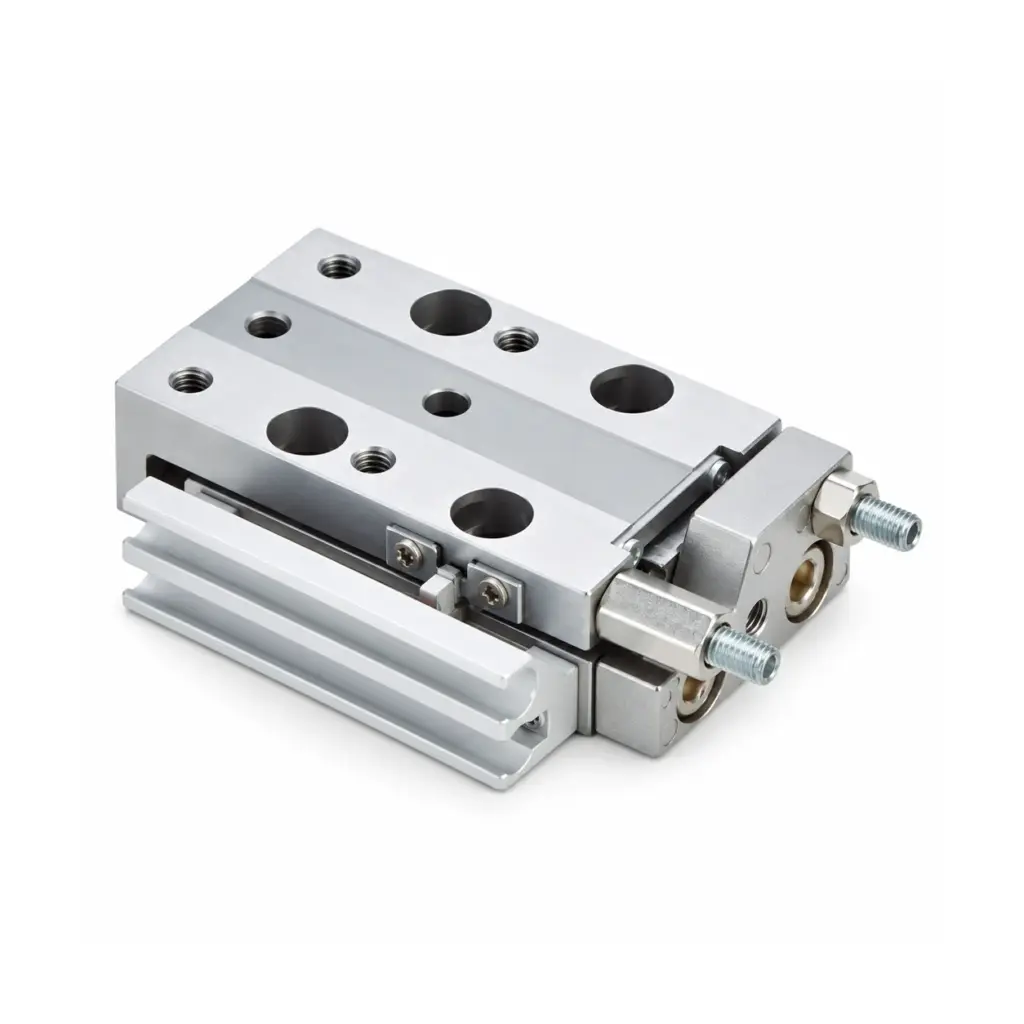

Пневмостол (слайдер) MXJ — Ø4–8 мм, ход 5–20 мм

Пневмостол (слайдер) WAALPC MXJ — компактный пневмостол с прецизионными направляющими для точного линейного хода. Диаметр поршня 4–8 мм, ход 5–20 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MXJ, совместим по присоединительным и габаритным размерам. Отгрузка от 2 недель.

Серия пневмостолов (слайдеров): прецизионные направляющие и стол для точного линейного хода в роботизированных модулях, при сборке мелких деталей и в позиционирующих узлах. Прямой совместимый аналог SMC MXJ по присоединительным и габаритным размерам.

Конструкция и принцип работы

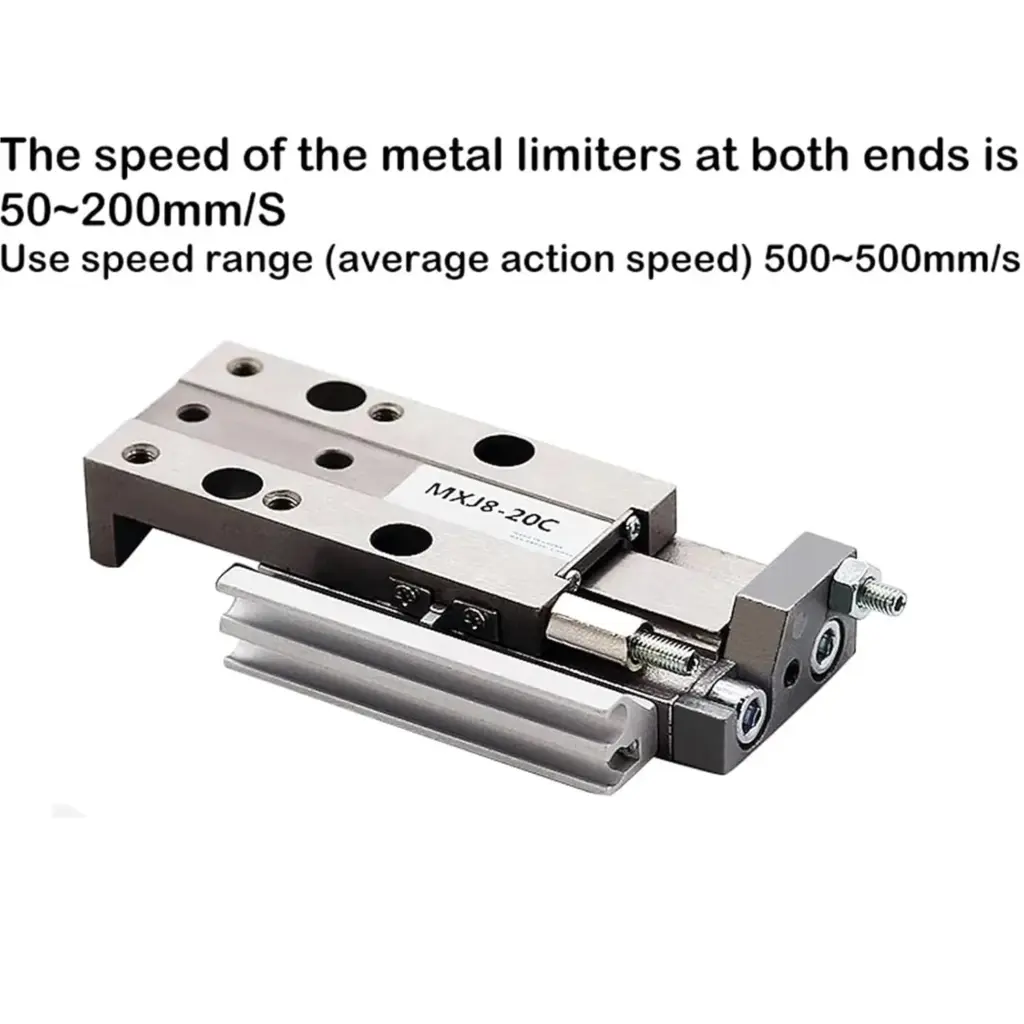

Стол перемещается по линейным направляющим с шариковыми каретками, обеспечивающим высокую повторяемость позиционирования. Привод — встроенный пневмоцилиндр двустороннего действия с фиксированным ходом. Регулируемые упоры в концевых положениях позволяют точно настроить ход стола под технологическую задачу. На столе предусмотрены резьбовые отверстия для монтажа инструмента и захватов. Магнитное кольцо на поршне позволяет использовать бесконтактные датчики положения.

Технические данные

• Ø поршня: 4–8 мм
• Ход: 5–20 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав

Применение

Применяются в задачах прецизионного позиционирования: точная подача мелких деталей, дозирование, проверка качества, манипуляторы для микро-сборки. Встроенные направляющие воспринимают радиальные нагрузки, что позволяет монтировать инструмент или захват прямо на стол. Применяются в линиях сборки электроники, в модулях нанесения покрытий, в манипуляторах для пайки и склейки мелких компонентов. Регулируемые упоры обеспечивают повторяемость позиционирования на уровне нескольких сотых миллиметра.

Производитель

Производитель WAALPC (Hangzhou Fuyang Waal Precision Machinery, КНР) специализируется на промышленной пневматике и поставляет компоненты двойного назначения на индустриальные рынки. Серия MXJ выпускается с типовыми присоединительными размерами для прямой замены импортных компонентов в составе существующего оборудования.

Поставка и комплектация

Цилиндр поставляется без присоединительной арматуры и датчиков положения — фитинги, кронштейны, герконовые датчики заказываются отдельно. Поставка осуществляется по предварительному заказу: артикул собирается на производстве под параметры заявки и направляется заказчику без посредников. Срок отгрузки: от 2 недель.
