HLQ

Пневмостол (слайдер) HLQ

Пневмостол (слайдер) HLQ, Ø 6–25 мм, ход 10–150 мм. Совместимый аналог AirTAC HLQ. Поставка 2–4 недели.

Артикулы серии: HLQ-6-10, HLQ-6-20, HLQ-6-30 (всего 54 модификаций)
Пневмостол (слайдер) HLQ WAALPC HLQ-12-10
HLQ-12-10 фото 1

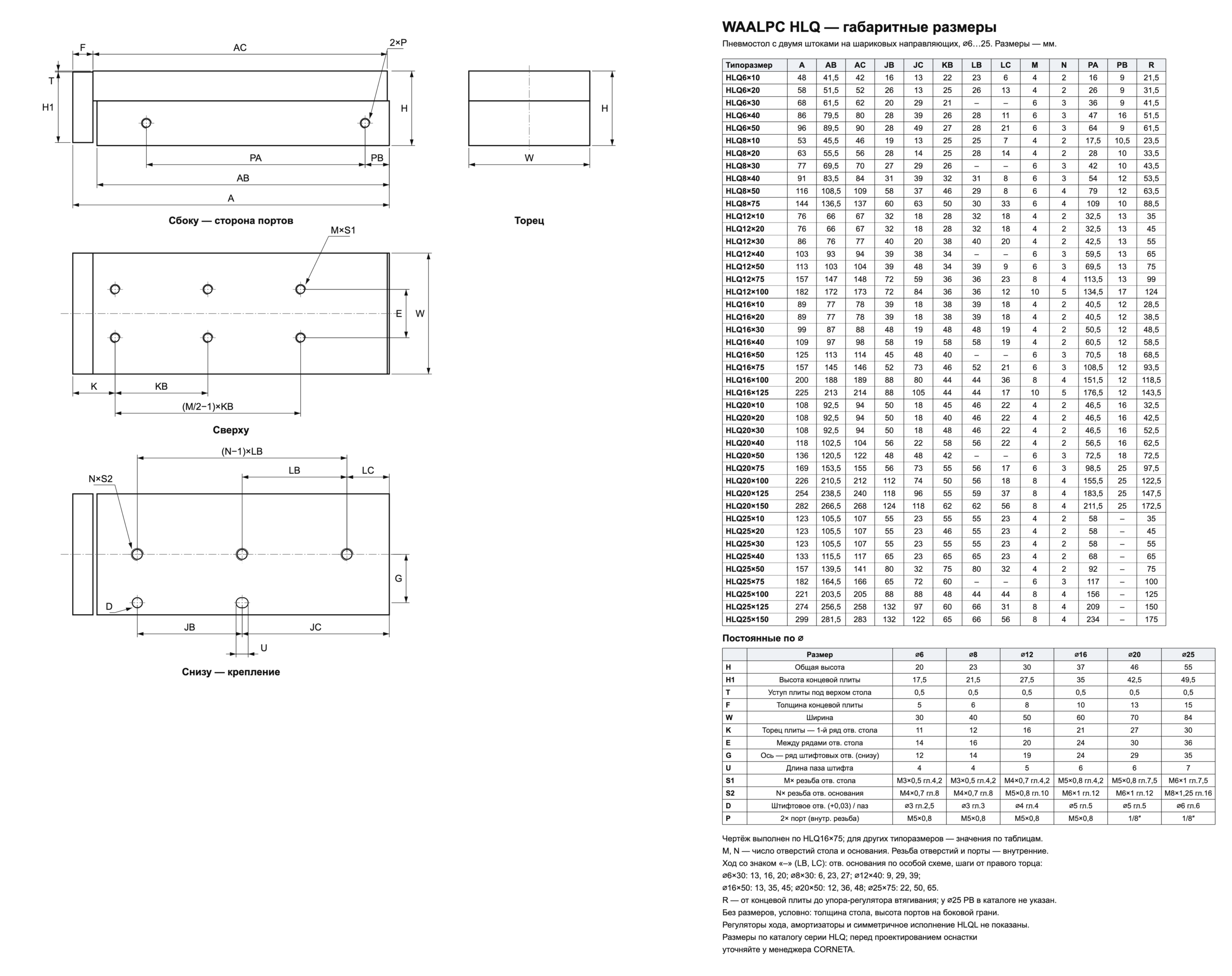

HLQ-12-10 чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Ø поршня
6–25 мм
Ход
10–150 мм
Макс. рабочее давление
1,0 МПа (10 бар)
Температура
−20…+80 °C
Рабочая среда
очищенный сжатый воздух
Тип действия
двустороннее
Материал корпуса
анодированный алюминиевый сплав
от 5 935 ₽
Артикул: HLQ-6-10
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Пневмостол (слайдер) WAALPC HLQ — компактный пневмостол с прецизионными направляющими для точного линейного хода. Диаметр поршня 6–25 мм, ход 10–150 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог AirTAC HLQ, совместим по присоединительным и габаритным размерам. Совместимый аналог AirTAC HLQ.

Конструкция и принцип работы

Серия выполнена в виде платформы с интегрированным цилиндром и точными линейными направляющими шарикового или скользящего типа. Поршень расположен внутри направляющих, что исключает выступающие движущиеся части. Регулируемые упоры позволяют точно задавать положения конца хода в обоих направлениях.

Технические данные

  • Ø поршня: 6–25 мм
  • Ход: 10–150 мм
  • Макс. рабочее давление: 1,0 МПа (10 бар)
  • Температура: −20…+80 °C
  • Рабочая среда: очищенный сжатый воздух
  • Тип действия: двустороннее
  • Материал корпуса: анодированный алюминиевый сплав

Применение

Применяется на линиях точного позиционирования малых деталей, в установках сборки электроники, на финишных операциях фасовки и в комплексах поверхностного монтажа. Пневмостол с прецизионными направляющими обеспечивает повторяемость хода и минимальную поперечную деформацию даже при нагрузке за пределами оси цилиндра.

Поставка и комплектация

Цилиндр поставляется в заводской упаковке с паспортом изделия и техническим листком. Срок поставки: 2–4 недели. Уточнение конкретного исполнения и диаметра поршня выполняется по таблице артикулов; в свободной форме укажите Ø поршня, ход и необходимые опции — наш инженер подберёт точный код для заказа и подтвердит наличие комплектующих.

Совместимость и замена импортных серий

Серия WAALPC HLQ разработана как совместимый аналог решений AirTAC и сохраняет совместимость по присоединительным и габаритным размерам. Совместимый аналог устанавливается на место вышедшего из строя или недоступного к поставке импортного цилиндра без переделки оснастки и монтажных рам. При выборе варианта замены ориентируйтесь на диаметр поршня, длину хода, тип монтажа и наличие магнитного поршня — эти параметры определяют физическую и сигнальную совместимость. Если у вас на руках есть артикул заменяемого изделия — пришлите его в запросе, и мы подтвердим совместимость по чертежу и подберём ближайший доступный вариант WAALPC.

Какие типоразмеры и усилия у серии HLQ?

Ряд включает диаметры 6, 8, 12, 16, 20, 25 мм и ходы от 10 до 150 мм — всего 54 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø6 мм — 17 Н; Ø8 мм — 30 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный. Диапазон рабочих температур и давление указаны в характеристиках конкретного исполнения.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — Festo HLQ-6-10 (совпадают присоединительные и установочные размеры, серия HLQ).

Как расшифровать артикул HLQ?

Формат: HLQ-{типоразмер}-{ход}

  • HLQ — серия
  • Типоразмер: 6 / 8 / 12 / 16 / 20 / 25
  • Ход: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150

Пример: HLQ-6-10

Категории: Пневмостолы (каретки) HLQ (AirTAC-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
HLQ-12-10—от 7 234 ₽поставка 2–4 неделиFesto HLQ-12-10
HLQ-12-100—от 14 354 ₽поставка 2–4 неделиFesto HLQ-12-100
HLQ-12-125—от 14 354 ₽поставка 2–4 неделиFesto HLQ-12-125
HLQ-12-150—от 14 354 ₽поставка 2–4 неделиFesto HLQ-12-150
HLQ-12-20—от 7 484 ₽поставка 2–4 неделиFesto HLQ-12-20
HLQ-12-30—от 8 726 ₽поставка 2–4 неделиFesto HLQ-12-30
HLQ-12-40—от 8 887 ₽поставка 2–4 неделиFesto HLQ-12-40
HLQ-12-50—от 10 888 ₽поставка 2–4 неделиFesto HLQ-12-50
HLQ-12-75—от 13 213 ₽поставка 2–4 неделиFesto HLQ-12-75
HLQ-16-10Ø16 мм, ход 10 мм8 623 ₽поставка 2–4 неделиFesto SLT-16-10-P-A
HLQ-16-100—от 18 942 ₽поставка 2–4 неделиFesto HLQ-16-100
HLQ-16-125—от 21 208 ₽поставка 2–4 неделиFesto HLQ-16-125
HLQ-16-150—от 21 208 ₽поставка 2–4 неделиFesto HLQ-16-150
HLQ-16-20Ø16 мм, ход 20 мм8 887 ₽поставка 2–4 неделиFesto SLT-16-20-P-A
HLQ-16-30Ø16 мм, ход 30 мм10 319 ₽поставка 2–4 неделиFesto SLT-16-30-P-A
HLQ-16-40Ø16 мм, ход 40 мм11 195 ₽поставка 2–4 неделиFesto SLT-16-40-P-A
HLQ-16-50Ø16 мм, ход 50 мм12 335 ₽поставка 2–4 неделиFesto SLT-16-50-P-A
HLQ-16-75—от 14 498 ₽поставка 2–4 неделиFesto HLQ-16-75
HLQ-20-10Ø20 мм, ход 10 мм10 888 ₽поставка 2–4 неделиFesto SLT-20-10-P-A
HLQ-20-100—от 21 208 ₽поставка 2–4 неделиFesto HLQ-20-100
HLQ-20-125—от 26 674 ₽поставка 2–4 неделиFesto HLQ-20-125
HLQ-20-150—от 30 956 ₽поставка 2–4 неделиFesto HLQ-20-150
HLQ-20-20Ø20 мм, ход 20 мм11 195 ₽поставка 2–4 неделиFesto SLT-20-20-P-A
HLQ-20-30Ø20 мм, ход 30 мм12 642 ₽поставка 2–4 неделиFesto SLT-20-30-P-A
HLQ-20-40Ø20 мм, ход 40 мм12 907 ₽поставка 2–4 неделиFesto SLT-20-40-P-A
HLQ-20-50Ø20 мм, ход 50 мм15 229 ₽поставка 2–4 неделиFesto SLT-20-50-P-A
HLQ-20-75—от 17 495 ₽поставка 2–4 неделиFesto HLQ-20-75
HLQ-25-10Ø25 мм, ход 10 мм15 229 ₽поставка 2–4 неделиFesto SLT-25-10-P-A
HLQ-25-100—от 24 102 ₽поставка 2–4 неделиFesto HLQ-25-100
HLQ-25-125—от 31 834 ₽поставка 2–4 неделиFesto HLQ-25-125
HLQ-25-150—от 36 116 ₽поставка 2–4 неделиFesto HLQ-25-150
HLQ-25-20Ø25 мм, ход 20 мм15 479 ₽поставка 2–4 неделиFesto SLT-25-20-P-A
HLQ-25-30Ø25 мм, ход 30 мм17 495 ₽поставка 2–4 неделиFesto SLT-25-30-P-A
HLQ-25-40Ø25 мм, ход 40 мм17 802 ₽поставка 2–4 неделиFesto SLT-25-40-P-A
HLQ-25-50Ø25 мм, ход 50 мм18 066 ₽поставка 2–4 неделиFesto SLT-25-50-P-A
HLQ-25-75—от 20 945 ₽поставка 2–4 неделиFesto HLQ-25-75
HLQ-6-10—от 5 935 ₽поставка 2–4 неделиFesto HLQ-6-10
HLQ-6-100—от 10 844 ₽поставка 2–4 неделиFesto HLQ-6-100
HLQ-6-125—от 10 844 ₽поставка 2–4 неделиFesto HLQ-6-125
HLQ-6-150—от 10 844 ₽поставка 2–4 неделиFesto HLQ-6-150
HLQ-6-20—от 6 869 ₽поставка 2–4 неделиFesto HLQ-6-20
HLQ-6-30—от 8 009 ₽поставка 2–4 неделиFesto HLQ-6-30
HLQ-6-40—от 9 032 ₽поставка 2–4 неделиFesto HLQ-6-40
HLQ-6-50—от 10 844 ₽поставка 2–4 неделиFesto HLQ-6-50
HLQ-6-75—от 10 844 ₽поставка 2–4 неделиFesto HLQ-6-75
HLQ-8-10—от 6 869 ₽поставка 2–4 неделиFesto HLQ-8-10
HLQ-8-100—от 11 766 ₽поставка 2–4 неделиFesto HLQ-8-100
HLQ-8-125—от 11 766 ₽поставка 2–4 неделиFesto HLQ-8-125
HLQ-8-150—от 11 766 ₽поставка 2–4 неделиFesto HLQ-8-150
HLQ-8-20—от 7 440 ₽поставка 2–4 неделиFesto HLQ-8-20
HLQ-8-30—от 8 009 ₽поставка 2–4 неделиFesto HLQ-8-30
HLQ-8-40—от 8 257 ₽поставка 2–4 неделиFesto HLQ-8-40
HLQ-8-50—от 10 582 ₽поставка 2–4 неделиFesto HLQ-8-50
HLQ-8-75—от 11 766 ₽поставка 2–4 неделиFesto HLQ-8-75

Совместимо с Festo HLQ-12-10

Совместимый аналог — наш HLQ-12-10. Цена 7 234 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo HLQ-12-100

Совместимый аналог — наш HLQ-12-100. Цена 14 354 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo HLQ-12-125

Совместимый аналог — наш HLQ-12-125. Цена 14 354 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo HLQ-12-150

Совместимый аналог — наш HLQ-12-150. Цена 14 354 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo HLQ-12-20

Совместимый аналог — наш HLQ-12-20. Цена 7 484 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с Festo HLQ-12-30

Совместимый аналог — наш HLQ-12-30. Цена 8 726 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — HLQпоставка 2–4 недели
Цена базового исполнения, ₽. В серии 54 исполнения: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.
Ø, мм102030405075100125150
ход →ход штока, мм
65 9356 8698 0099 03210 84410 84410 84410 84410 844
86 8697 4408 0098 25710 58211 76611 76611 76611 766
127 2347 4848 7268 88710 88813 21314 35414 35414 354
168 6238 88710 31911 19512 33514 49818 94221 20821 208
2010 88811 19512 64212 90715 22917 49521 20826 67430 956
2515 22915 47917 49517 80218 06620 94524 10231 83436 116
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии HLQ?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø6 × 10 мм — от 6 500 ₽Ø6 × 20 мм — от 7 523 ₽Ø6 × 30 мм — от 8 772 ₽Ø6 × 40 мм — от 9 892 ₽Ø8 × 10 мм — от 7 523 ₽Ø8 × 20 мм — от 8 149 ₽Ø8 × 30 мм — от 8 772 ₽Ø8 × 40 мм — от 9 044 ₽Ø8 × 50 мм — от 11 590 ₽Ø12 × 10 мм — от 7 923 ₽Ø12 × 20 мм — от 8 197 ₽Ø12 × 30 мм — от 9 556 ₽Ø12 × 40 мм — от 9 734 ₽Ø12 × 50 мм — от 11 925 ₽Ø12 × 75 мм — от 14 472 ₽Ø16 × 10 мм — от 9 444 ₽Ø16 × 20 мм — от 9 734 ₽Ø16 × 30 мм — от 11 302 ₽Ø16 × 40 мм — от 12 261 ₽Ø16 × 50 мм — от 13 510 ₽Ø16 × 75 мм — от 15 879 ₽Ø16 × 100 мм — от 20 746 ₽Ø16 × 125 мм — от 23 228 ₽Ø16 × 150 мм — от 23 228 ₽Ø20 × 10 мм — от 11 925 ₽Ø20 × 20 мм — от 12 261 ₽Ø20 × 30 мм — от 13 846 ₽Ø20 × 40 мм — от 14 136 ₽Ø20 × 50 мм — от 16 680 ₽Ø20 × 75 мм — от 19 161 ₽Ø20 × 100 мм — от 23 228 ₽Ø20 × 125 мм — от 29 215 ₽Ø20 × 150 мм — от 33 904 ₽Ø25 × 10 мм — от 16 680 ₽Ø25 × 20 мм — от 16 953 ₽Ø25 × 30 мм — от 19 161 ₽Ø25 × 40 мм — от 19 497 ₽Ø25 × 50 мм — от 19 787 ₽Ø25 × 75 мм — от 22 940 ₽Ø25 × 100 мм — от 26 397 ₽Ø25 × 125 мм — от 34 866 ₽Ø25 × 150 мм — от 39 555 ₽

Каким импортным обозначениям соответствует HLQ

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

Что покупают вместе с HLQ?

ФитингиПневмотрубкиПодготовка воздуха
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про HLQ?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.
