Пневмоцилиндр бесштоковый OSP

Серия OSP — бесштоковые пневмоцилиндры, совместимый аналог Parker OSP. Ø10–80 мм, ход 200–6000 мм, давление 0,1–1,0 МПа. Поставка 2–4 недели.

Артикулы серии: OSP-16-200, OSP-16-300, OSP-16-400 (всего 96 модификаций)

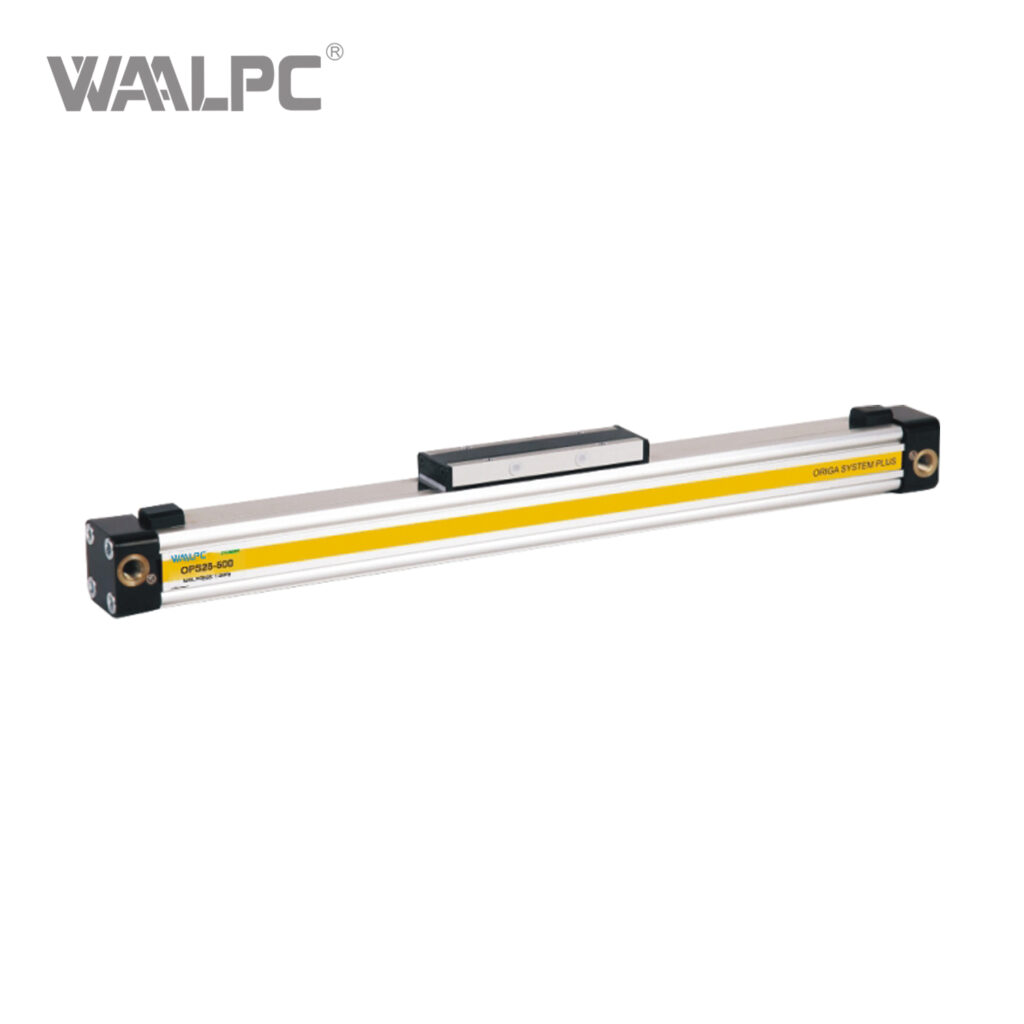

Пневмоцилиндр бесштоковый OSP WAALPC OSP

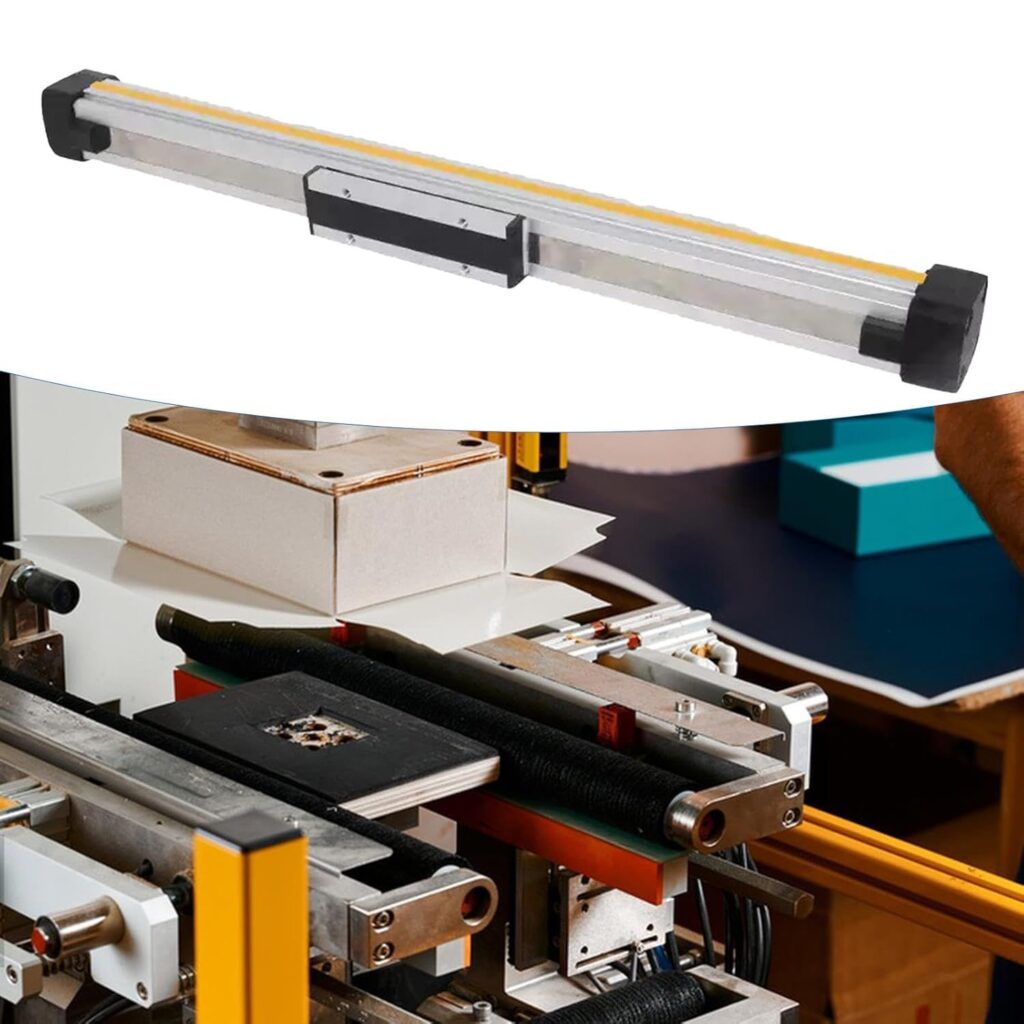

OSP фото 1
OSP фото 2
OSP фото 3

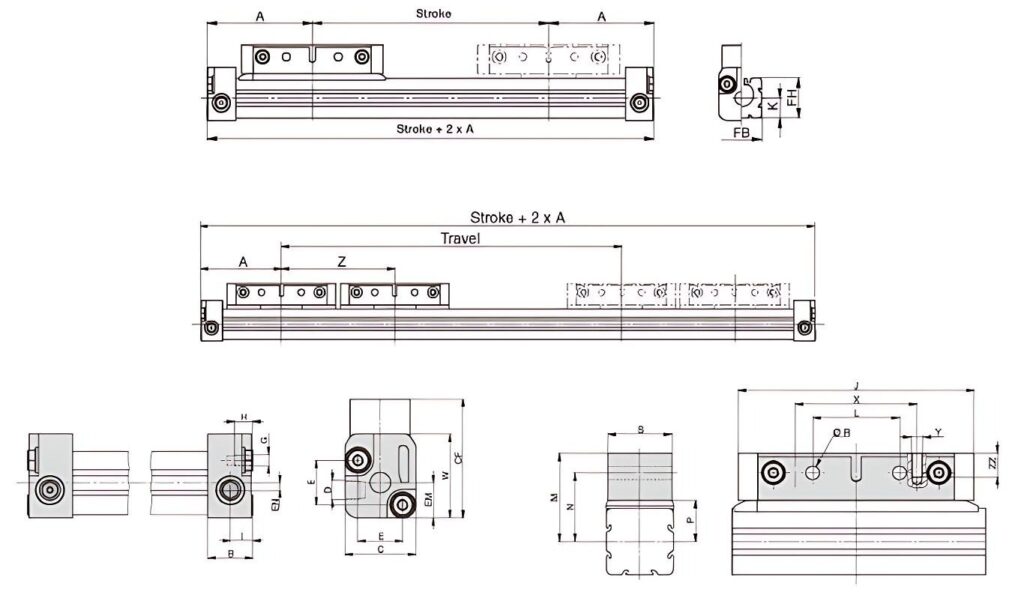

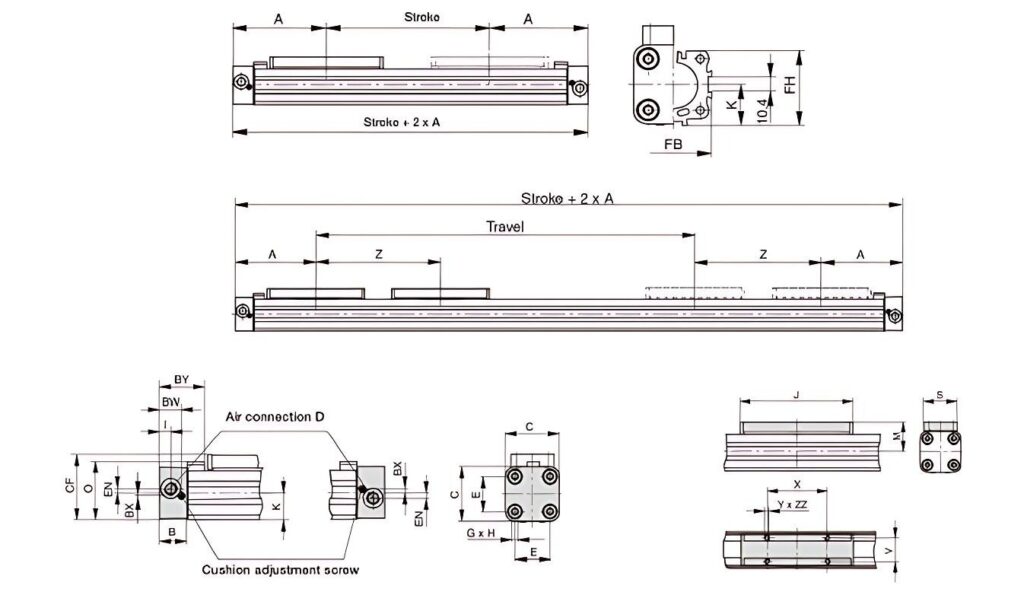

OSP чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Серия
OSP
Минимальное рабочее давление
0,1 МПа (1 бар)
Магнитный поршень
Да
Диаметр поршня
10-80
Длина хода
200-6000
Максимальное рабочее давление
1,0 МПа (10 бар)
Температура окр. среды
−20…+80 °C
Все характеристики →
от 11 460 ₽
Артикул: OSP-25-200
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Серия WAALPC OSP — бесштоковые пневматические цилиндры с механической связью каретки и поршня через ленточное уплотнение. Совместимый аналог Parker OSP-P: те же присоединительные размеры, тот же ход на единицу длины корпуса, такой же набор монтажных принадлежностей. Применяются там, где требуется большое перемещение каретки при ограниченной длине установки — манипуляторы, координатные приводы, шиберы, узлы перемещения подвижных частей конвейеров.

Конструкция и принцип работы

Корпус из анодированного алюминиевого профиля с продольным пазом по всей длине. Поршень и наружная каретка связаны через стальную ленту, удерживаемую двумя уплотняющими лентами — внутренней герметизирующей и наружной пылезащитной. Подача воздуха в одну из крышек перемещает поршень внутри корпуса, каретка движется снаружи синхронно. Магнитный поршень позволяет применять датчики положения, устанавливаемые в боковой паз корпуса без сверления. С обеих сторон — регулируемая пневматическая амортизация: дросселями выставляется усилие торможения в концевых положениях.

Технические данные

  • Диаметр поршня: 10, 16, 20, 25, 32, 40, 50, 63, 80 мм
  • Длина хода: 200–6000 мм (по запросу — до предела жёсткости профиля)
  • Тип действия: двустороннего действия, с магнитным поршнем
  • Рабочее давление: 0,1–1,0 МПа (1–10 бар)
  • Испытательное давление: 1,5 МПа
  • Температурный диапазон: −10…+60 °C
  • Скорость перемещения: 0,1–3 м/с (для исполнений HS — до 5 м/с)
  • Амортизация: пневматическая регулируемая в концевых положениях
  • Материал корпуса: алюминиевый сплав, анодирование
  • Материал ленты: легированная сталь, наружная — полиуретан
  • Монтаж: профильные пазы под Т-гайки, торцевые фланцы, опоры по длине
  • Присоединение: G1/8″, G1/4″, G3/8″ в зависимости от Ø

Применение

OSP — совместимый аналог Parker OSP-P в проектах, где импортная серия недоступна или экономически невыгодна: автоматизированные линии упаковки и розлива, манипуляторы перекладки изделий, шиберы и заслонки в системах вентиляции, привода ворот, узлы загрузки/выгрузки станков. Прежде всего там, где длина перемещения сопоставима или превышает 1 метр и стандартный шток-поршень неприменим из-за продольного изгиба или габаритов.

Поставка и комплектация

Цилиндр поставляется в сборе: корпус нужной длины, каретка, две крышки с амортизаторами, набор крепежа. Датчики положения, шарнирные опоры по длине, фланцы, регуляторы скорости — отдельной позицией под конкретный проект. Срок поставки 2–4 недели. Цена зависит от Ø, фактической длины хода и состава дополнительных опций — рассчитывается по запросу со списком позиций.

Какие исполнения входят в серию OSP?

В серии 60 исполнений. Обозначения ряда: OSP-16-100, OSP-16-1000, OSP-16-200, OSP-16-300, OSP-16-400, OSP-16-500, OSP-16-600, OSP-16-700 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение OSP?

Диаметр поршня и ход каретки — основа подбора бесштокового цилиндра. Усилие считают по площади поршня (F = p × πD² / 4), но, поскольку нагрузка идёт через каретку, а не шток, прямой и обратный ход по усилию почти не различаются. Длина хода не упирается в продольный изгиб штока — это плюс бесштоковой конструкции при больших расстояниях.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — Parker OSP (совпадают присоединительные и установочные размеры, серия OSP).

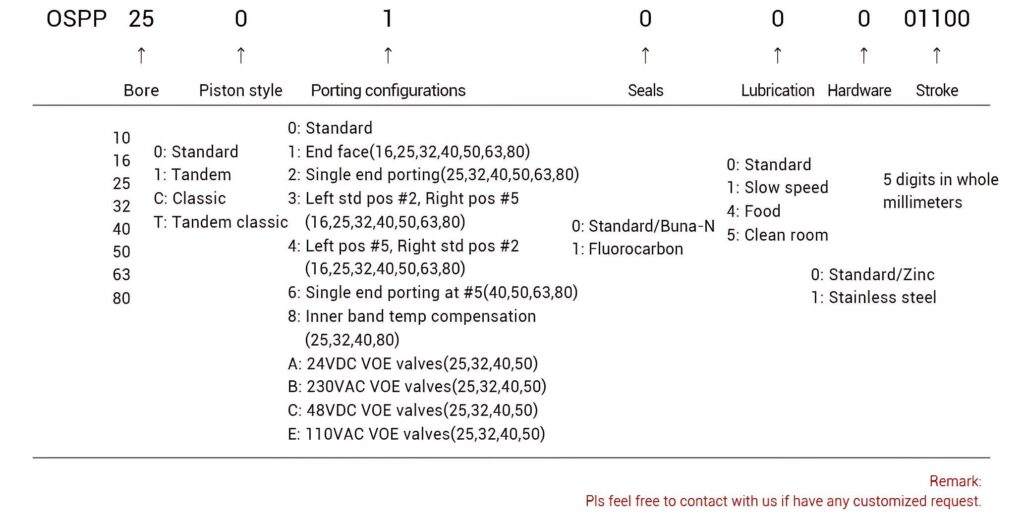

Как расшифровать артикул OSP?

Формат: OSP-{типоразмер}-{ход}

  • OSP — серия
  • Типоразмер: 10 / 16 / 25 / 32 / 40 / 50 / 63 / 80
  • Ход: 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1200 / 1500 / 2000 / 2500 / 3000

Пример: OSP-10-200

Категории: Пневмоцилиндры OSP (механические, Parker-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
OSP—от 11 460 ₽поставка 2–4 неделиParker OSP
