RHC

Пневмоцилиндр RHC

Пневмоцилиндр RHC, Ø 20–100 мм, ход 100–1500 мм. Совместимый аналог SMC RHC. поставка 2–4 недели.

Артикулы серии: RHC-20-100, RHC-20-200, RHC-20-300 (всего 120 модификаций)

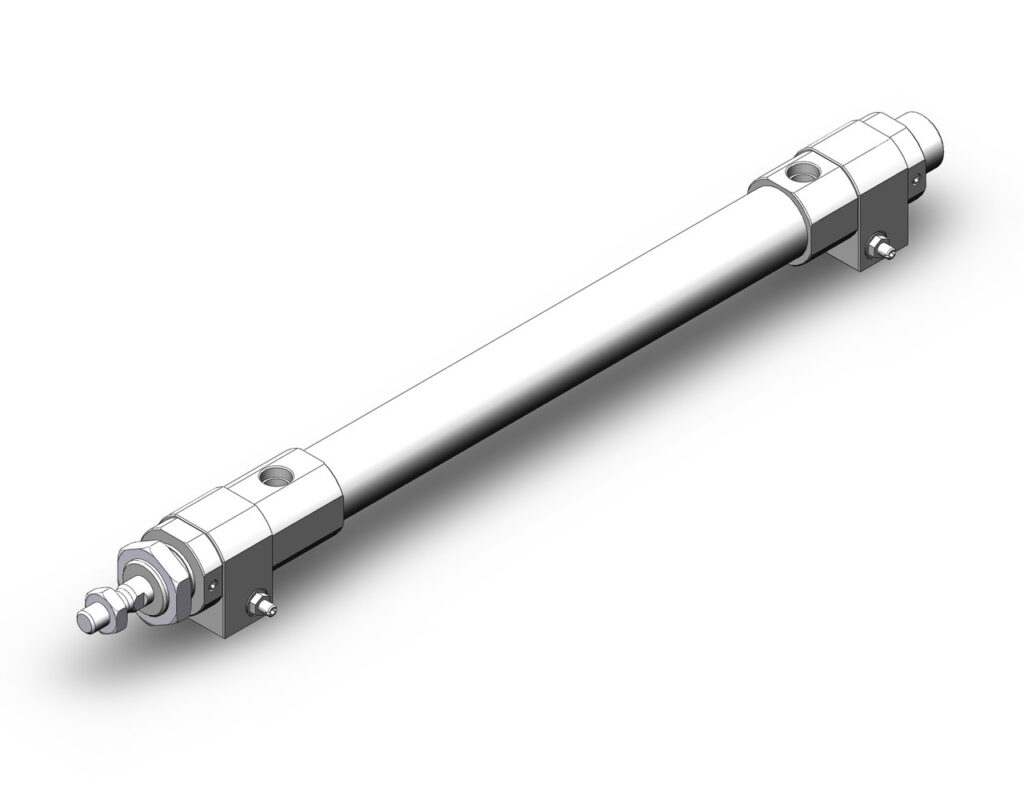

Пневмоцилиндр RHC WAALPC RHC-100-100
RHC-100-100 фото 1
RHC-100-100 чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Диаметр поршня
20–100
Длина хода
100-1500 мм
Максимальное рабочее давление
1,0 МПа (10 бар)
Температура окр. среды
−20…+80 °C
Рабочая среда
очищенный сжатый воздух
Тип действия
двустороннее
Материал корпуса
анодированный алюминиевый сплав
от 17 056 ₽
Артикул: RHC-20-100
✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Пневмоцилиндр WAALPC RHC — промышленный пневмоцилиндр. Диаметр поршня 20–100 мм, ход 100–1500 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC RHC, совместим по присоединительным и габаритным размерам. Совместимый аналог SMC RHC.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

  • Ø поршня: 20–100 мм
  • Ход: 100–1500 мм
  • Макс. рабочее давление: 1,0 МПа (10 бар)
  • Температура: −20…+80 °C
  • Рабочая среда: очищенный сжатый воздух
  • Тип действия: двустороннее
  • Материал корпуса: анодированный алюминиевый сплав

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Все исполнения совместимы между собой по присоединительным размерам и не требуют переделки оснастки при замене типоразмера в рамках одной серии. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

Срок поставки: 2–4 недели. В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

Какие типоразмеры и усилия у серии RHC?

Ряд включает диаметры 20, 25, 32, 40, 50, 63, 80, 100 мм и ходы от 100 до 1500 мм — всего 120 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø20 мм — 188 Н; Ø32 мм — 483 Н; Ø63 мм — 1870 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC RHC20-100 (совпадают присоединительные и установочные размеры, серия RHC).

Как расшифровать артикул RHC?

Формат: RHC-{типоразмер}-{ход}

  • RHC — серия
  • Типоразмер: 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
  • Ход: 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1100 / 1200

Пример: RHC-20-100

Категории: Пневмоцилиндры RHC (высокоскоростные, AirTAC-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличиеСовместим с импортными
RHC-20-100Ø20 мм, ход 100 мм17 056 ₽поставка 2–4 неделиSMC RHC20-100

Совместимо с SMC RHC20-100

Совместимый аналог — наш RHC-20-100, Ø20 мм, ход 100 мм. Цена 17 056 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — RHCпоставка 2–4 недели
Цена базового исполнения, ₽. В серии 120 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.
Ø, мм100200300400500600700800900100011001200130014001500
ход →ход штока, мм
2017 05618 27019 49820 71021 92423 15224 36425 91427 46429 01430 56132 11133 66135 21136 758
2518 27019 49820 71021 92423 15224 36425 57827 12828 67830 22531 77533 32534 87536 42237 972
3224 36425 57826 80628 01829 23230 46031 67232 88634 11435 32637 38839 44841 50943 57145 631
4026 80628 01829 23230 46031 67232 88634 11435 32636 54037 76839 82941 88943 95146 01148 071
5028 01829 23230 46031 67234 11436 54038 98041 42242 63443 84845 07647 64947 64948 86151 433
6331 67234 11436 54038 98041 42243 84846 28848 73051 15653 59656 03858 46460 90463 34665 772
8040 19442 63445 07647 50249 94252 38454 81057 25059 69262 11864 55868 21270 65473 08075 272
10046 28848 73053 59658 46463 34668 21273 08077 96280 38882 82887 69692 57897 444102 312112 060
Выбрать типоразмер и заказатьПрислать артикул на подбор

Какие импортные аналоги есть у серии RHC?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø20 × 100 мм — от 18 681 ₽Ø20 × 200 мм — от 20 010 ₽Ø20 × 300 мм — от 21 356 ₽Ø20 × 400 мм — от 22 683 ₽Ø20 × 500 мм — от 24 012 ₽Ø20 × 600 мм — от 25 357 ₽Ø20 × 700 мм — от 26 685 ₽Ø20 × 800 мм — от 28 382 ₽Ø20 × 900 мм — от 30 079 ₽Ø20 × 1000 мм — от 31 777 ₽Ø20 × 1100 мм — от 33 472 ₽Ø20 × 1200 мм — от 35 169 ₽Ø20 × 1300 мм — от 36 867 ₽Ø20 × 1400 мм — от 38 564 ₽Ø20 × 1500 мм — от 40 259 ₽Ø25 × 100 мм — от 20 010 ₽Ø25 × 200 мм — от 21 356 ₽Ø25 × 300 мм — от 22 683 ₽Ø25 × 400 мм — от 24 012 ₽Ø25 × 500 мм — от 25 357 ₽Ø25 × 600 мм — от 26 685 ₽Ø25 × 700 мм — от 28 014 ₽Ø25 × 800 мм — от 29 711 ₽Ø25 × 900 мм — от 31 409 ₽Ø25 × 1000 мм — от 33 104 ₽Ø25 × 1100 мм — от 34 801 ₽Ø25 × 1200 мм — от 36 499 ₽Ø25 × 1300 мм — от 38 196 ₽Ø25 × 1400 мм — от 39 891 ₽Ø25 × 1500 мм — от 41 589 ₽Ø32 × 100 мм — от 26 685 ₽Ø32 × 200 мм — от 28 014 ₽Ø32 × 300 мм — от 29 359 ₽Ø32 × 400 мм — от 30 687 ₽Ø32 × 500 мм — от 32 016 ₽Ø32 × 600 мм — от 33 362 ₽Ø32 × 700 мм — от 34 689 ₽Ø32 × 800 мм — от 36 018 ₽Ø32 × 900 мм — от 37 364 ₽Ø32 × 1000 мм — от 38 691 ₽Ø32 × 1100 мм — от 40 949 ₽Ø32 × 1200 мм — от 43 206 ₽Ø32 × 1300 мм — от 45 462 ₽Ø32 × 1400 мм — от 47 720 ₽Ø32 × 1500 мм — от 49 977 ₽Ø40 × 100 мм — от 29 359 ₽Ø40 × 200 мм — от 30 687 ₽Ø40 × 300 мм — от 32 016 ₽Ø40 × 400 мм — от 33 362 ₽Ø40 × 500 мм — от 34 689 ₽Ø40 × 600 мм — от 36 018 ₽Ø40 × 700 мм — от 37 364 ₽Ø40 × 800 мм — от 38 691 ₽Ø40 × 900 мм — от 40 020 ₽Ø40 × 1000 мм — от 41 366 ₽Ø40 × 1100 мм — от 43 622 ₽Ø40 × 1200 мм — от 45 878 ₽Ø40 × 1300 мм — от 48 137 ₽Ø40 × 1400 мм — от 50 393 ₽Ø40 × 1500 мм — от 52 649 ₽Ø50 × 100 мм — от 30 687 ₽Ø50 × 200 мм — от 32 016 ₽Ø50 × 300 мм — от 33 362 ₽Ø50 × 400 мм — от 34 689 ₽Ø50 × 500 мм — от 37 364 ₽Ø50 × 600 мм — от 40 020 ₽Ø50 × 700 мм — от 42 693 ₽Ø50 × 800 мм — от 45 368 ₽Ø50 × 900 мм — от 46 695 ₽Ø50 × 1000 мм — от 48 024 ₽Ø50 × 1100 мм — от 49 369 ₽Ø50 × 1200 мм — от 51 442 ₽Ø50 × 1300 мм — от 51 442 ₽Ø50 × 1400 мм — от 53 514 ₽Ø50 × 1500 мм — от 56 332 ₽Ø63 × 100 мм — от 34 689 ₽Ø63 × 200 мм — от 37 364 ₽Ø63 × 300 мм — от 40 020 ₽Ø63 × 400 мм — от 42 693 ₽Ø63 × 500 мм — от 45 368 ₽Ø63 × 600 мм — от 48 024 ₽Ø63 × 700 мм — от 50 697 ₽Ø63 × 800 мм — от 53 371 ₽Ø63 × 900 мм — от 56 028 ₽Ø63 × 1000 мм — от 58 701 ₽Ø63 × 1100 мм — от 61 375 ₽Ø63 × 1200 мм — от 64 032 ₽Ø63 × 1300 мм — от 66 705 ₽Ø63 × 1400 мм — от 69 380 ₽Ø63 × 1500 мм — от 72 036 ₽Ø80 × 100 мм — от 44 022 ₽Ø80 × 200 мм — от 46 695 ₽Ø80 × 300 мм — от 49 369 ₽Ø80 × 400 мм — от 52 026 ₽Ø80 × 500 мм — от 54 699 ₽Ø80 × 600 мм — от 57 373 ₽Ø80 × 700 мм — от 60 030 ₽Ø80 × 800 мм — от 62 703 ₽Ø80 × 900 мм — от 65 377 ₽Ø80 × 1000 мм — от 68 034 ₽Ø80 × 1100 мм — от 70 707 ₽Ø80 × 1200 мм — от 74 709 ₽Ø80 × 1300 мм — от 77 384 ₽Ø80 × 1400 мм — от 80 040 ₽Ø80 × 1500 мм — от 82 441 ₽Ø100 × 100 мм — от 50 697 ₽Ø100 × 200 мм — от 53 371 ₽Ø100 × 300 мм — от 58 701 ₽Ø100 × 400 мм — от 64 032 ₽Ø100 × 500 мм — от 69 380 ₽Ø100 × 600 мм — от 74 709 ₽Ø100 × 700 мм — от 80 040 ₽Ø100 × 800 мм — от 85 388 ₽Ø100 × 900 мм — от 88 044 ₽Ø100 × 1000 мм — от 90 717 ₽Ø100 × 1100 мм — от 96 048 ₽Ø100 × 1200 мм — от 101 395 ₽Ø100 × 1300 мм — от 106 725 ₽Ø100 × 1400 мм — от 112 056 ₽Ø100 × 1500 мм — от 122 733 ₽

Что покупают вместе с RHC?

ФитингиПневмотрубкиПодготовка воздуха
Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про RHC?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.
