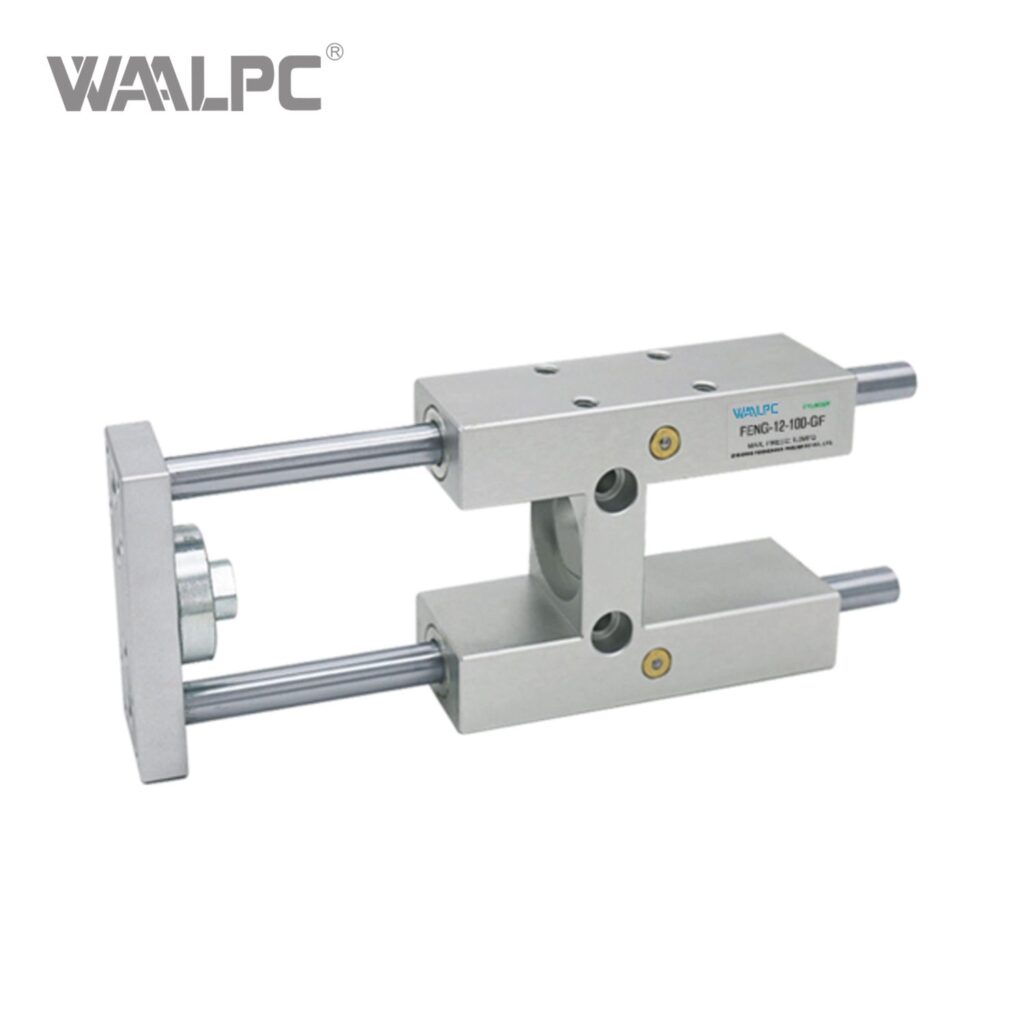

Пневмоцилиндр с направляющими FENG

Name: Пневмоцилиндр с направляющими FENG
Brand: WAALPC
SKU: FENG-GF-100-0-100
Availability: InStock

Пневмоцилиндр с направляющими FENG, Ø 32–100 мм, ход 0–0 мм. поставка 2–4 недели.

Артикулы серии: FENG-12/16-100, FENG-12/16-200, FENG-12/16-300 (всего 48 модификаций)

Пневмоцилиндр с направляющими FENG WAALPC FENG-GF-100-0-100

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Ø поршня

32–100 мм

Ход

100–600 мм

Макс. рабочее давление

1,0 МПа (10 бар)

Температура

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: FENG-GF-32-100

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Пневмоцилиндр с направляющими WAALPC FENG — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Диаметр поршня 32–100 мм, ход 0–0 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.

Конструкция и принцип работы

Серия выполнена с двумя параллельными направляющими валами, жёстко связанными с поршнем через переднюю плиту. Это позволяет воспринимать боковые нагрузки и моменты, недопустимые для одиночного штока. Втулки направляющих исполнены из бронзографита или с шариковыми вкладышами в зависимости от модификации.

Технические данные

Ø поршня: 32–100 мм
Ход: 0–0 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Применение

Применяется в установках, где шток воспринимает боковые нагрузки или момент кручения: подъёмно-перекладывающие модули, толкатели на конвейерах с боковыми упорами, манипуляторы для деталей с нецентричной массой. Интегрированные направляющие исключают проворот штока и продлевают ресурс уплотнений.

Поставка и комплектация

Цилиндр поставляется в заводской упаковке с паспортом изделия и техническим листком. Срок поставки: 2–4 недели. Уточнение конкретного исполнения и диаметра поршня выполняется по таблице артикулов; в свободной форме укажите Ø поршня, ход и необходимые опции — наш инженер подберёт точный код для заказа и подтвердит наличие комплектующих.

Совместимость и замена импортных серий

Совместимый аналог устанавливается на место вышедшего из строя или недоступного к поставке импортного цилиндра без переделки оснастки и монтажных рам. При выборе варианта замены ориентируйтесь на диаметр поршня, длину хода, тип монтажа и наличие магнитного поршня — эти параметры определяют физическую и сигнальную совместимость. Если у вас на руках есть артикул заменяемого изделия — пришлите его в запросе, и мы подтвердим совместимость по чертежу и подберём ближайший доступный вариант WAALPC.

Какие типоразмеры и усилия у серии FENG?

Ряд включает диаметры 12, 20, 32, 40, 50, 63, 80, 100 мм и ходы от 16 до 600 мм — всего 96 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø12 мм — 68 Н; Ø32 мм — 483 Н; Ø63 мм — 1870 Н; Ø100 мм — 4712 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — Festo FENG (совпадают присоединительные и установочные размеры, серия FENG).

Как расшифровать артикул FENG?

Формат: FENG-{типоразмер (ø цилиндра)}-{ход}

FENG — серия
Типоразмер (Ø цилиндра): 12/16 / 20/25 / 32 / 40 / 50 / 63 / 80 / 100
Ход: 100 / 200 / 300 / 400 / 500 / 600

Пример: FENG--12/16-100

Категории: Направляющие модули FENG (Festo-формат)

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
FENG-GF-100-100	Ø100 мм, ход 100 мм	46 890 ₽	поставка 2–4 недели	Festo FENG

Совместимо с Festo FENG

Совместимый аналог — наш FENG-GF-100-100, Ø100 мм, ход 100 мм. Цена 46 890 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — FENGпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 96 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически. Пометка «от» — в этом типоразмере есть исполнения заметно дороже базового; точная цена появится после выбора исполнения выше.

Ø12/16 Ø20/25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100

Ø, мм	100	200	300	400	500	600
ход →	ход штока, мм
12/16	от 3 760	от 3 990	от 4 210	от 4 440	от 4 660	от 4 890
20/25	от 5 660	от 5 880	от 6 110	от 6 330	от 6 560	от 6 790
32	7 930	от 8 230	от 8 530	от 8 830	от 9 130	от 9 430
40	10 020	10 450	10 880	11 310	11 740	от 12 180
50	14 960	15 600	16 240	16 880	17 510	18 150
63	23 530	24 170	24 800	25 440	26 080	26 720
80	38 300	39 220	40 140	41 060	41 980	42 900
100	46 890	47 810	48 730	49 650	50 570	51 490

Выбрать типоразмер и заказать Прислать артикул на подбор

Что покупают вместе с FENG?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про FENG?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр FENG
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Типоразмер (Ø цилиндра)	12–100 мм
Ход	100–600 мм
Аналог	Festo FENG
