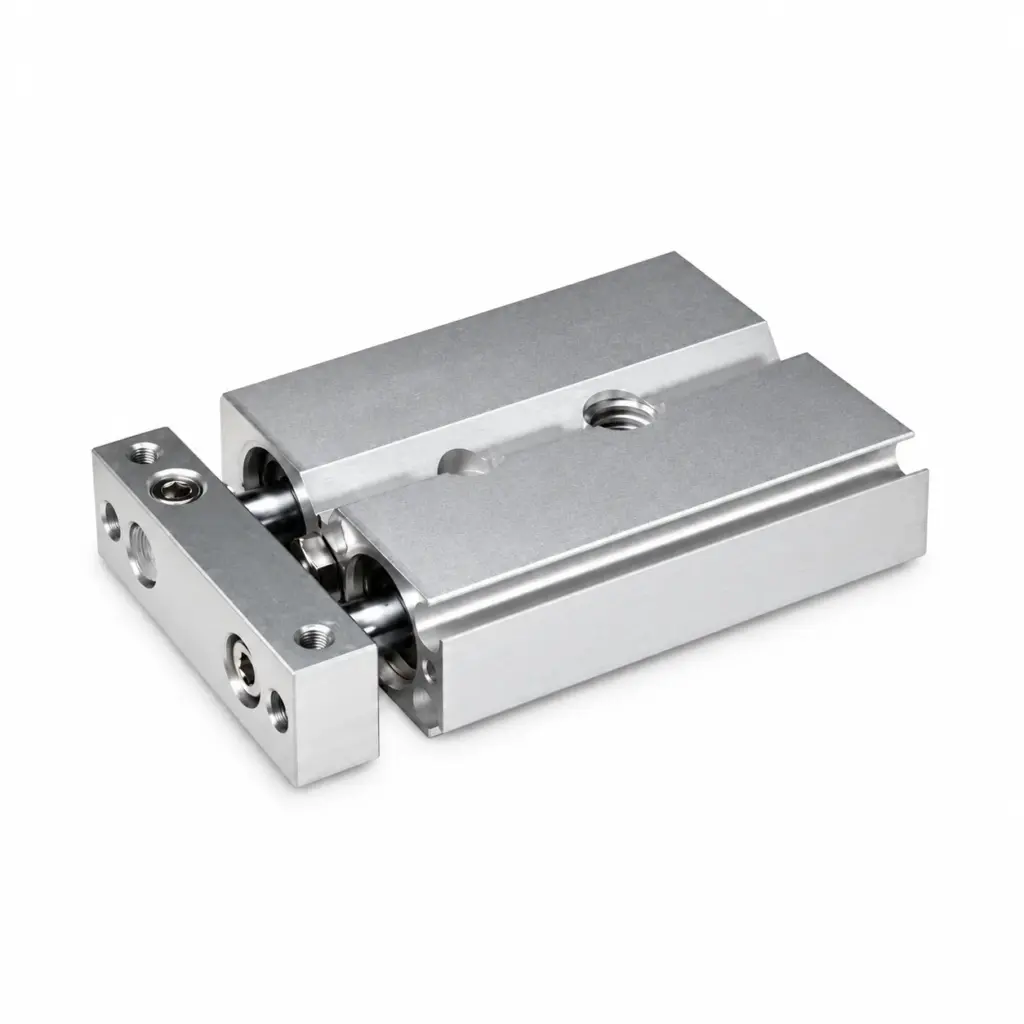

Пневмоцилиндр с двумя штоками CXSJM

Name: Пневмоцилиндр с двумя штоками CXSJM
Brand: WAALPC
SKU: CXSJM-10-10
Availability: InStock

Пневмоцилиндр с двумя штоками CXSJM, Ø 6–32 мм, ход 10–175 мм. Совместимый аналог SMC. поставка 2–4 недели.

Артикулы серии: CXSJM-6-10, CXSJM-6-20, CXSJM-6-30 (всего 60 модификаций)

Пневмоцилиндр с двумя штоками CXSJM WAALPC CXSJM-10-10

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Диаметр поршня

6–32

Длина хода

10-175 мм

Максимальное рабочее давление

1,0 МПа (10 бар)

Температура окр. среды

−20…+80 °C

Рабочая среда

очищенный сжатый воздух

Тип действия

двустороннее

Материал корпуса

анодированный алюминиевый сплав

Все характеристики →

Артикул: CXSJM-6-10

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

Аксессуары

Пневмоцилиндр с двумя штоками WAALPC CXSJM — с двумя штоками — повышенная устойчивость к проворачиванию и боковым усилиям. Диаметр поршня 6–32 мм, ход 10–175 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Совместимый аналог SMC.

Конструкция и принцип работы

Конструкция стяжного типа с цилиндрической гильзой, поршнем с уплотнительными кольцами и штоком. Поршень приводится в движение перепадом давления сжатого воздуха между двумя камерами. Уплотнения подобраны под рабочую среду — очищенный сжатый воздух с фильтрацией не грубее 40 мкм и точкой росы −20 °C. Шток выполнен из конструкционной стали с хромированным покрытием для повышения износостойкости направляющих и уплотнений.

Технические данные

Ø поршня: 6–32 мм
Ход: 10–175 мм
Макс. рабочее давление: 1,0 МПа (10 бар)
Температура: −20…+80 °C
Рабочая среда: очищенный сжатый воздух
Тип действия: двустороннее
Материал корпуса: анодированный алюминиевый сплав
Демпфирование: упругое / регулируемое (PPV)

Серия выпускается в нескольких типоразмерах и исполнениях, подбор которых выполняется под конкретные параметры задачи: рабочее давление, требуемое усилие на штоке, скорость хода, цикличность, условия окружающей среды и тип монтажа. Все исполнения совместимы между собой по присоединительным размерам и не требуют переделки оснастки при замене типоразмера в рамках одной серии. Дополнительно подбираются датчики положения, монтажные кронштейны, фитинги и шланги для интеграции в общую пневмосистему линии.

Применение

Серия применяется в сборочных автоматах, упаковочных линиях, оборудовании для розлива, конвейерах, металлообрабатывающих станках с автоматизированной подачей заготовок, прессах для пробивки и гибки, в фиксации и зажиме деталей на сварочной оснастке. Совместимость с сопутствующей пневмоарматурой (распределители, регуляторы давления, фитинги, шланги) — по стандартным присоединительным размерам.

Поставка и комплектация

Срок отгрузки: 2–4 недели. В стандартную комплектацию входит цилиндр в сборе с уплотнениями. Дополнительно — крепёжные фланцы, проушины, цапфы, датчики положения, фитинги под обвязку. Запрос принимаем письмом с указанием серии, типоразмера, хода и комплектации.

Какие типоразмеры и усилия у серии CXSJM?

Ряд включает диаметры 10, 20, 25, 32, 40, 50, 100, 125 мм и ходы от 10 до 175 мм — всего 50 исполнений. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø10 мм — 47 Н; Ø25 мм — 295 Н; Ø50 мм — 1178 Н; Ø125 мм — 7363 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Документы на поставку. Пневмоцилиндры не подлежат обязательной сертификации и декларированию соответствия — техрегламент на них не распространяется. Поставляются с ГТД и товаросопроводительными документами, паспортом изделия и инструкцией на русском языке.

Совместимость с импортными аналогами

Совместимый аналог — SMC CXSJM (совпадают присоединительные и установочные размеры, серия CXSJM).

Как расшифровать артикул CXSJM?

Формат: CXSJM-{типоразмер}-{ход}

CXSJM — серия
Типоразмер: 6 / 10 / 15 / 20 / 25 / 32
Ход: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 175

Пример: CXSJM-6-10

Категории: CXSJM

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
CXSJM-10-10	Ø10 мм, ход 10 мм	2 236 ₽	поставка 2–4 недели	SMC CXSJM10-10
CXSJM-10-100	Ø10 мм, ход 100 мм	4 414 ₽	поставка 2–4 недели	SMC CXSJM10-100
CXSJM-10-20	Ø10 мм, ход 20 мм	2 558 ₽	поставка 2–4 недели	SMC CXSJM10-20
CXSJM-10-30	Ø10 мм, ход 30 мм	2 791 ₽	поставка 2–4 недели	SMC CXSJM10-30
CXSJM-10-40	Ø10 мм, ход 40 мм	3 026 ₽	поставка 2–4 недели	SMC CXSJM10-40
CXSJM-10-50	Ø10 мм, ход 50 мм	3 259 ₽	поставка 2–4 недели	SMC CXSJM10-50
CXSJM-10-75	Ø10 мм, ход 75 мм	3 728 ₽	поставка 2–4 недели	SMC CXSJM10-75
CXSJM-15-10	—	от 2 236 ₽	поставка 2–4 недели	SMC CXSJM
CXSJM-6-10	Ø6 мм, ход 10 мм	3 026 ₽	поставка 2–4 недели	SMC CXSJM6-10
CXSJM-6-20	Ø6 мм, ход 20 мм	3 259 ₽	поставка 2–4 недели	SMC CXSJM6-20
CXSJM-6-30	Ø6 мм, ход 30 мм	3 728 ₽	поставка 2–4 недели	SMC CXSJM6-30
CXSJM-6-40	Ø6 мм, ход 40 мм	4 181 ₽	поставка 2–4 недели	SMC CXSJM6-40
CXSJM-6-50	Ø6 мм, ход 50 мм	4 647 ₽	поставка 2–4 недели	SMC CXSJM6-50

Совместимо с SMC CXSJM10-10

Совместимый аналог — наш CXSJM-10-10, Ø10 мм, ход 10 мм. Цена 2 236 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC CXSJM10-100

Совместимый аналог — наш CXSJM-10-100, Ø10 мм, ход 100 мм. Цена 4 414 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC CXSJM10-20

Совместимый аналог — наш CXSJM-10-20, Ø10 мм, ход 20 мм. Цена 2 558 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC CXSJM10-30

Совместимый аналог — наш CXSJM-10-30, Ø10 мм, ход 30 мм. Цена 2 791 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC CXSJM10-40

Совместимый аналог — наш CXSJM-10-40, Ø10 мм, ход 40 мм. Цена 3 026 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Совместимо с SMC CXSJM10-50

Совместимый аналог — наш CXSJM-10-50, Ø10 мм, ход 50 мм. Цена 3 259 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — CXSJMпоставка 2–4 недели

Цена базового исполнения, ₽. В серии 50 исполнений: с демпфированием и без, с магнитным поршнем под датчик. Цены обновляются автоматически.

Ø, мм	10	20	30	40	50	75	100	125	150	175
ход →	ход штока, мм
6	3 026	3 259	3 728	4 181	4 647	—	—	—	—	—
10	2 236	2 558	2 791	3 026	3 259	3 728	4 414	—	—	—
15	2 236	2 558	2 791	3 026	3 259	3 728	4 414	5 584	—	—
20	2 791	3 026	3 259	3 728	4 181	4 647	5 116	6 504	7 440	9 297
25	2 791	3 026	3 259	3 728	4 181	4 647	5 116	6 504	7 440	9 297
32	5 584	6 504	7 440	8 127	8 828	9 763	11 619	12 541	13 476	14 864

Выбрать типоразмер и заказать Прислать артикул на подбор

Какие импортные аналоги есть у серии CXSJM?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø6 × 10 мм — от 3 314 ₽Ø6 × 20 мм — от 3 570 ₽Ø6 × 30 мм — от 4 082 ₽Ø6 × 40 мм — от 4 579 ₽Ø6 × 50 мм — от 5 090 ₽Ø10 × 10 мм — от 2 450 ₽Ø10 × 20 мм — от 2 801 ₽Ø10 × 30 мм — от 3 057 ₽Ø10 × 40 мм — от 3 314 ₽Ø10 × 50 мм — от 3 570 ₽Ø10 × 75 мм — от 4 082 ₽Ø10 × 100 мм — от 4 835 ₽Ø15 × 10 мм — от 2 450 ₽Ø15 × 20 мм — от 2 801 ₽Ø15 × 30 мм — от 3 057 ₽Ø15 × 40 мм — от 3 314 ₽Ø15 × 50 мм — от 3 570 ₽Ø15 × 75 мм — от 4 082 ₽Ø15 × 100 мм — от 4 835 ₽Ø15 × 125 мм — от 6 116 ₽Ø20 × 10 мм — от 3 057 ₽Ø20 × 20 мм — от 3 314 ₽Ø20 × 30 мм — от 3 570 ₽Ø20 × 40 мм — от 4 082 ₽Ø20 × 50 мм — от 4 579 ₽Ø20 × 75 мм — от 5 090 ₽Ø20 × 100 мм — от 5 603 ₽Ø20 × 125 мм — от 7 123 ₽Ø20 × 150 мм — от 8 149 ₽Ø20 × 175 мм — от 10 182 ₽Ø25 × 10 мм — от 3 057 ₽Ø25 × 20 мм — от 3 314 ₽Ø25 × 30 мм — от 3 570 ₽Ø25 × 40 мм — от 4 082 ₽Ø25 × 50 мм — от 4 579 ₽Ø25 × 75 мм — от 5 090 ₽Ø25 × 100 мм — от 5 603 ₽Ø25 × 125 мм — от 7 123 ₽Ø25 × 150 мм — от 8 149 ₽Ø25 × 175 мм — от 10 182 ₽Ø32 × 10 мм — от 6 116 ₽Ø32 × 20 мм — от 7 123 ₽Ø32 × 30 мм — от 8 149 ₽Ø32 × 40 мм — от 8 901 ₽Ø32 × 50 мм — от 9 669 ₽Ø32 × 75 мм — от 10 693 ₽Ø32 × 100 мм — от 12 726 ₽Ø32 × 125 мм — от 13 736 ₽Ø32 × 150 мм — от 14 759 ₽Ø32 × 175 мм — от 16 279 ₽

Что покупают вместе с CXSJM?

Фитинги Пневмотрубки Подготовка воздуха

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про CXSJM?

Чем заменить импортный цилиндр (Festo, SMC, Camozzi)?

Замену подбираем по типоразмеру — диаметр поршня и ход совпадают, присоединительные и монтажные размеры тоже. Для профильных цилиндров это единый ряд, поэтому совместимый аналог устанавливается на то же место без переделки крепления. Часто импортный код совпадает с нашим буква-в-букву — тогда карточка находится прямо по артикулу.

Какой ход бывает у цилиндра?

Ход не привязан жёстко к диаметру: у одного диаметра поршня доступен набор стандартных ходов. Точный перечень показан в карточке серии. Нестандартный ход считаем отдельно, поставка 2–4 недели.

Что значит ISO 15552?

Это международный ряд присоединительных и монтажных размеров для профильных (шпильчатых) пневмоцилиндров. Наши профильные серии совпадают с этим рядом по размерам, поэтому взаимозаменяемы с импортом того же класса. Это совпадение размеров, а не сертификат.

Чем профильный цилиндр отличается от компактного?

Профильный (ряд ISO 15552) — длинный, на стяжных шпильках, под большой ход. Компактный (ряд ISO 21287) — короткий, для тесных мест, ход обычно меньше. Диаметры перекрываются, но габарит и ряд разные — сверяйте класс, а не только диаметр.

Есть ли цилиндр на складе?

Наличие и цена показаны в карточке конкретного типоразмера. Складские позиции идут с отметкой наличия, остальные идут поставкой 2–4 недели. Точный срок указан в карточке по коду.

Что за буква после диаметра в коде штока?

У ряда серий буква после диаметра задаёт резьбу штока — наружную или внутреннюю. Она определяет, как крепится нагрузка, поэтому сверяйте её с исходным цилиндром. В карточке резьба штока указана.

Тип	Пневмоцилиндр с двумя штоками CXSJM
Материал	Алюминиевый сплав
Рабочая среда	Сжатый воздух (фильтрованный)
Рабочее давление	0,1–1,0 МПа
Рабочая температура	−20…+80 °C
Аналог	SMC CXSJM
