Пневмоцилиндр компактный ADVUL — ISO 21287 длинноходный
Компактный пневмоцилиндр ISO 21287 длинноходного исполнения (до 500 мм) с направляющей. Аналог Festo ADVUL. Малая установочная длина при большом ходе — для зажимов с длинным перемещением, манипуляторов. Поставка 2–4 недели.

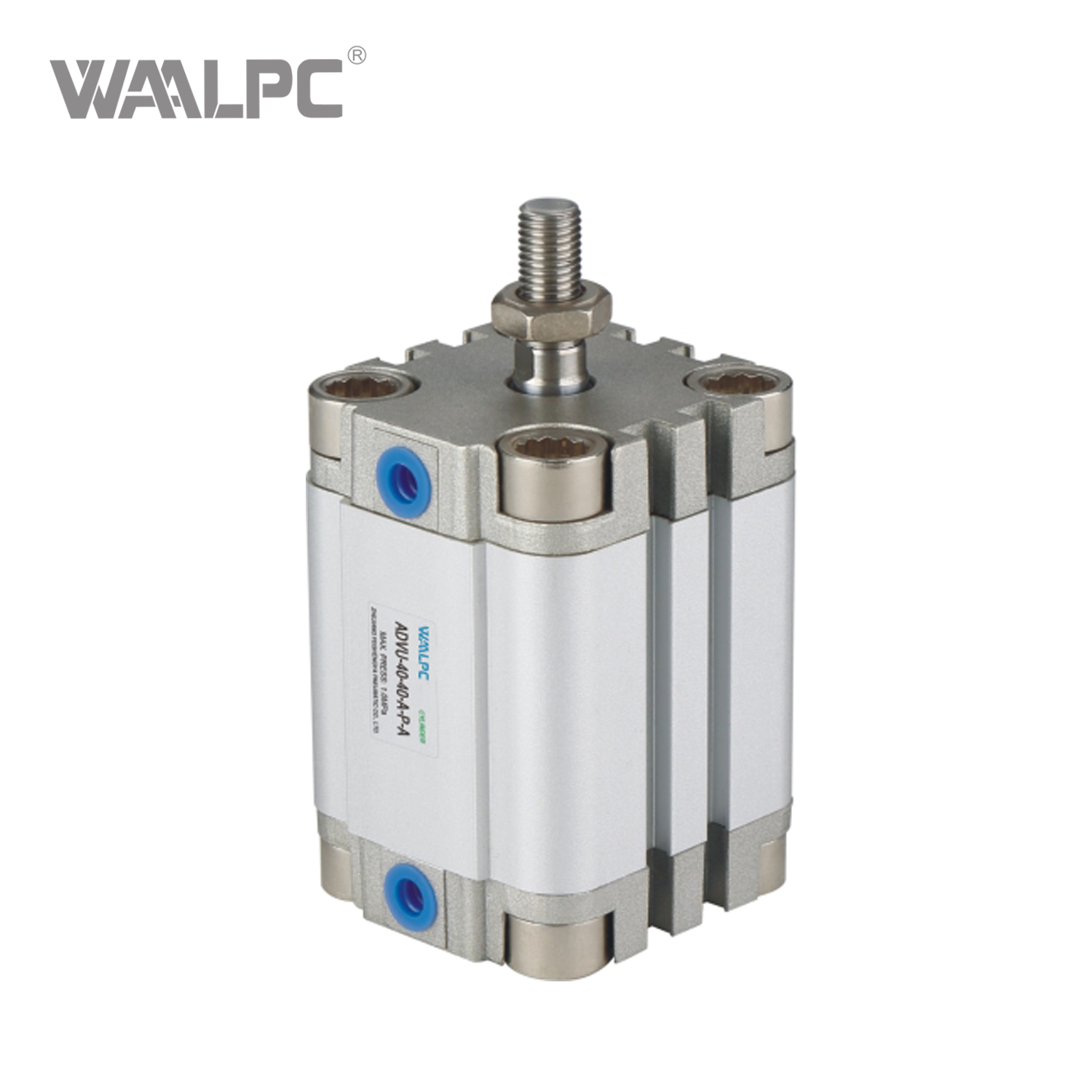

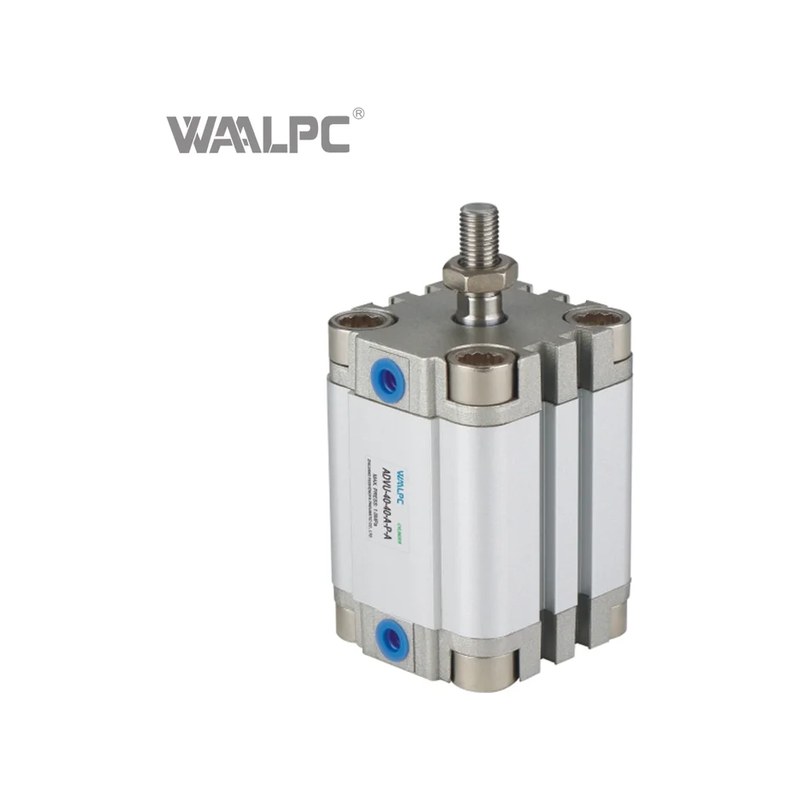

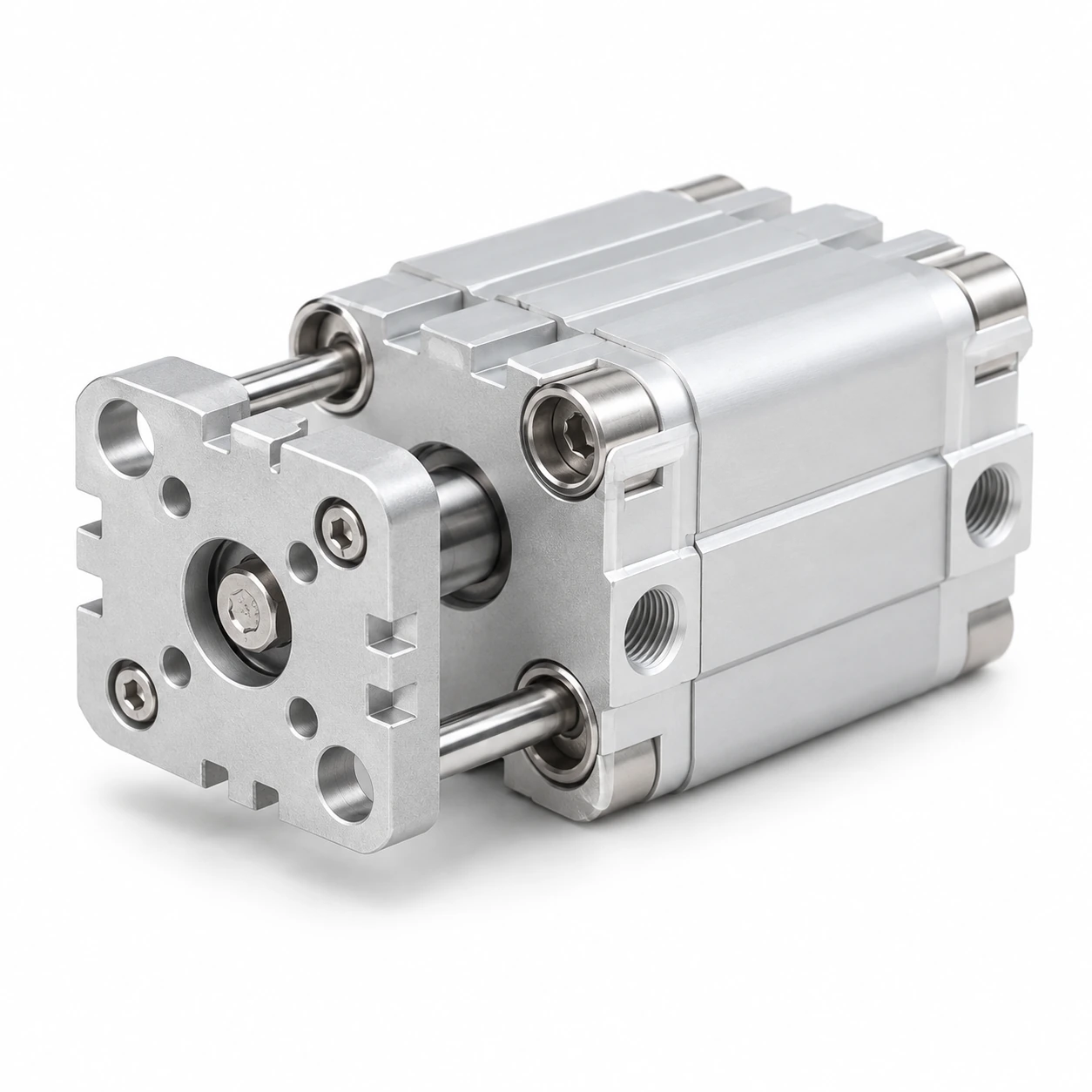

Пневмоцилиндр WAALPC серии ADVUL
ADVUL — серия компактных пневмоцилиндров с удлинённым направляющим
штоком по стандарту ISO 21287. Серия является модификацией классического
ADVU с дополнительной длиной выступающего штока (suffix «L» — Long rod), что необходимо для
монтажа на конце штока массивных захватов, направляющих или вспомогательных узлов. Удлинение
позволяет получить большее расстояние между опорной плоскостью и точкой приложения нагрузки
без потери направляющих свойств.
ADVUL WAALPC является совместимой заменой Festo ADVUL и аналогом SMC CQS-L, Camozzi 31F-L.
Габариты корпуса и расположение монтажных отверстий идентичны базовой ADVU, отличие — только
в длине штока (на 10-30 мм длиннее стандартного). Диапазон диаметров: 12 / 16 / 20 / 25 /
32 / 40 / 50 / 63 / 80 / 100 мм, длины хода 5-500 мм.

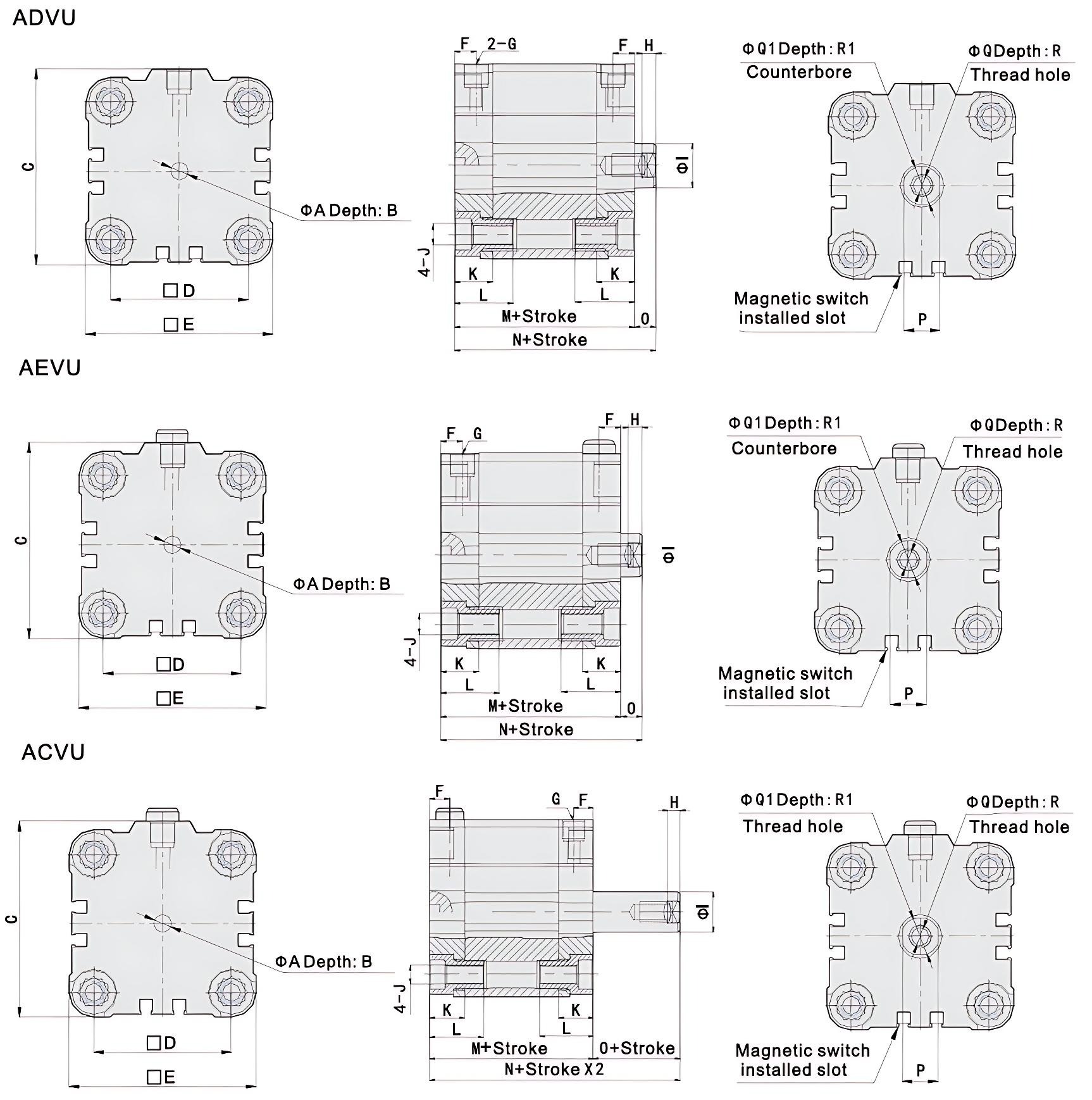

Конструкция
ADVUL построен на компактной короткой гильзе из анодированного алюминиевого профиля
с тонкими стенками — установочная длина на 40-50 % меньше стандартного цилиндра ISO 6432
при том же ходе. Передний и задний торцы — кованые алюминиевые крышки с резьбовыми
отверстиями под крепёж и сквозными отверстиями под шток. Поршень из спечённого алюминия
с уплотнениями NBR и встроенным неодимовым магнитным кольцом для герконовых и индуктивных
датчиков положения. Шток — хромированная нержавеющая сталь 20Cr13, класс коррозионной
стойкости CRC 2. По трём сторонам корпуса фрезерованы пазы для установки магнитных датчиков
без дополнительных кронштейнов. Демпфирование на обоих концах хода — упругие шайбы PPS
по умолчанию или регулируемые пневматические дроссели (модификация PPV-A) — снижают
ударные нагрузки и шум при остановке.
Где применяется
- Захватные устройства — где на конце штока установлен пневматический схват
или вакуумная присоска, требующая дополнительного выноса от корпуса цилиндра; - Зажимные приспособления с регулировкой — удлинённый шток позволяет
наварить или прикрутить регулировочный механизм без удлинителей; - Узлы с направляющими втулками — где нужно провести шток сквозь стенку
оснастки или защитного кожуха; - Манипуляторы и сборочные автоматы — приводы поворотных или линейных
вспомогательных узлов с увеличенным плечом; - Замена устаревших длинноштоковых цилиндров на современный стандарт
ISO 21287 без переделки оснастки.

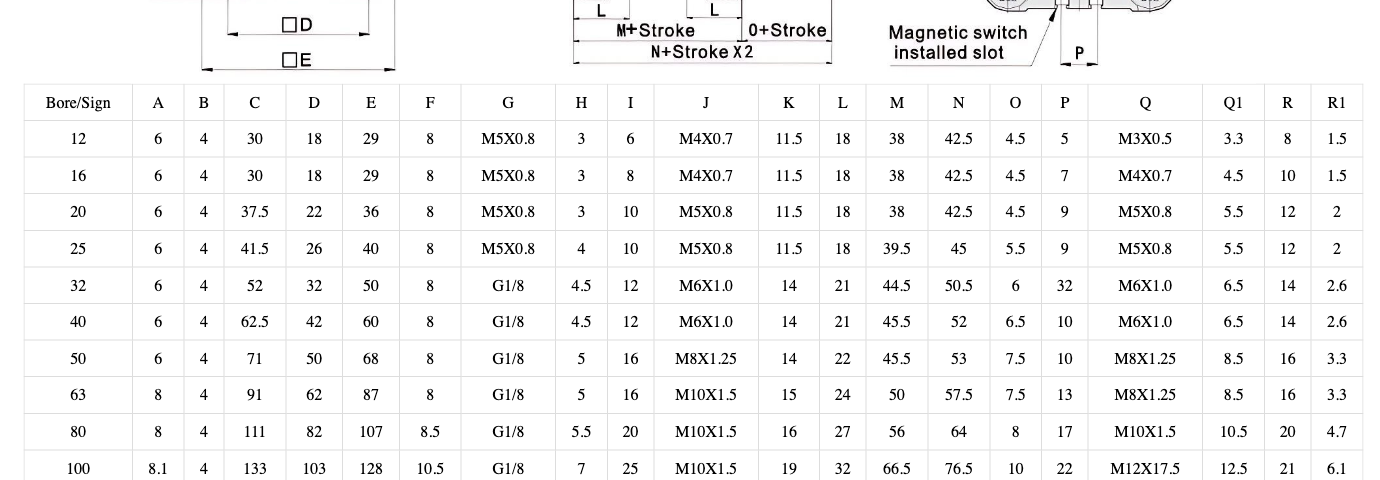

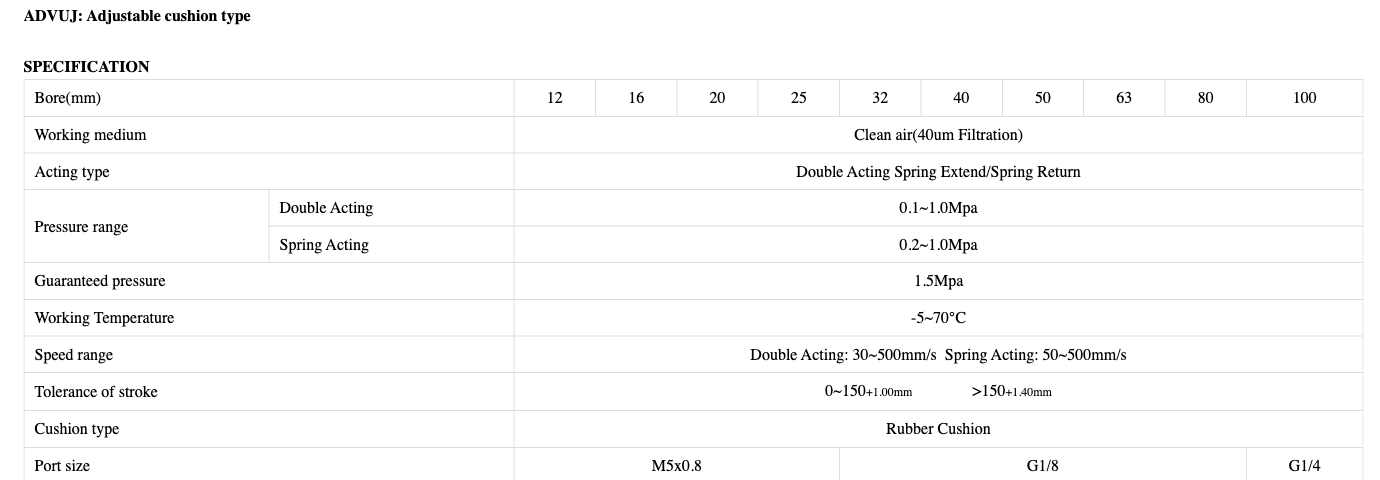

Технические характеристики
- Тип: двустороннего действия, компактный с удлинённым штоком;
- Стандарт корпуса: ISO 21287;
- Конструкция: профилированный анодированный алюминий, длинный шток (Long rod);
- Демпфирование: упругие шайбы (PPS) — стандарт; пневматическое (PPV) — опция;
- Магнит на поршне: встроенный, поддержка индукционных и герконовых датчиков;
- Рабочее давление: 0,1-1,0 МПа (1-10 бар);
- Гарантированное давление: 1,5 МПа (15 бар) — без разрушения корпуса;
- Температурный диапазон: -10…+80 °C;
- Скорость поршня: 30-500 мм/с;
- Рабочая среда: сжатый воздух, фильтрация 40 мкм;
- Подвод воздуха: M5 (Ø12-25), G1/8 (Ø32-80), G1/4 (Ø100);
- Материал штока: хромированная нержавеющая сталь, удлинение 10-30 мм
от стандарта ADVU; - Усилие при 6 бар: от 10 кгс (Ø12) до 700 кгс (Ø100).
Совместимость и замена
- Festo ADVUL — совместимый аналог, посадочные размеры, монтажные резьбовые
отверстия, длина штока и подвод воздуха идентичны оригиналу; - SMC CQS-L — совместим по диапазону Ø12-50 мм, корпус ADVUL короче на 5-10 мм;
- Camozzi 31F-L — совместим по диапазону Ø16-100 мм;
- Универсальный аналог в линейке Корнеты для замены вышедших из эксплуатации
длинноштоковых компактных цилиндров без переделки кронштейнов и трубопроводов.
Поставка и сроки
Серия ADVUL поставляется заводом WAALPC (Hangzhou Fuyang Waal Precision Machinery)
в комплектации: цилиндр, паспорт изделия на русском языке.
Магнитные датчики, кронштейны крепления и фитинги подбираются и заказываются отдельно
по заявке. Возможно изготовление нестандартных длин штока с шагом 5 мм по запросу
с учётом длины удлинителя 10-30 мм. Срок поставки: 2–4 недели.
Совместимость с импортными аналогами
Совместимый аналог — Bosch CCI, Camozzi 31M2A012A160, Festo ADVUL, Mindman MCJI, Pneumax 1561.32.160.opt.1 (совпадают присоединительные и установочные размеры, серия ADVUL).
Как расшифровать артикул ADVUL?
Формат: ADVUL-{типоразмер}-{ход}
- ADVUL — серия
- Типоразмер: 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
- Ход: 10 / 25 / 50 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400
Пример: ADVUL-12-10
