Пневмоцилиндр стандартный SCLB — ISO 6431 с креплением LB foot, Ø40-200 мм, ход 25-1000 мм

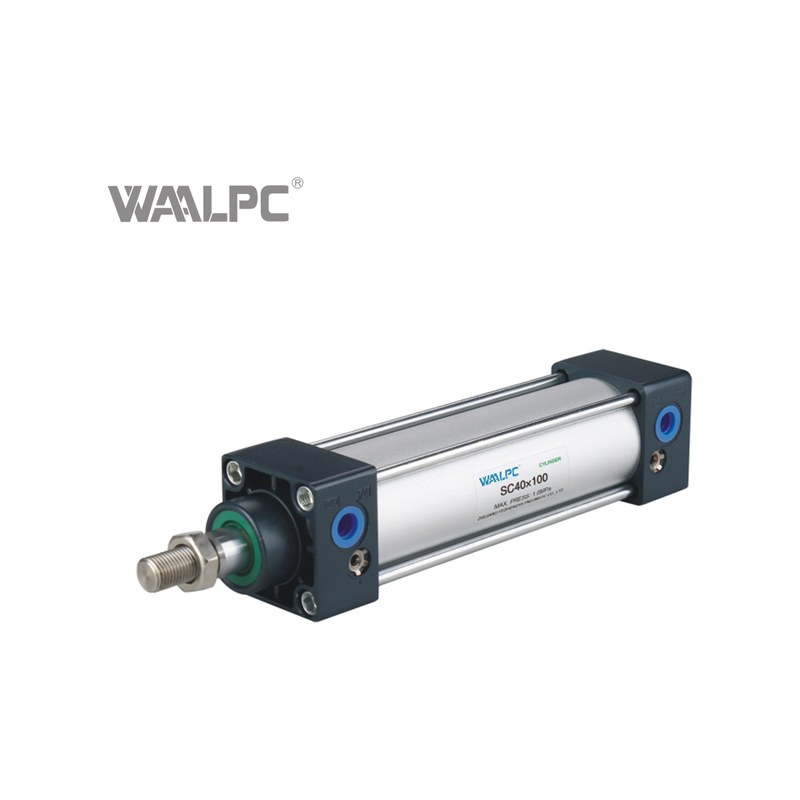

Пневмоцилиндр WAALPC SCLB — стандартный двухстороннего действия привод по ISO 6431 со встроенным боковым креплением «лапа» (LB foot bracket). Прямой совместимый аналог AirTAC SCLB: соответствует тем же присоединительным и монтажным размерам, что позволяет заменять оригинальные цилиндры без переделки оснастки и трубной обвязки. Линейка из 168 модификаций охватывает диаметры поршня от 40 до 200 мм и ходы от 25 до 1000 мм, что покрывает большинство задач промышленной автоматизации, упаковочных и сборочных линий, металлообработки и обработки давлением.

Конструкция и принцип работы

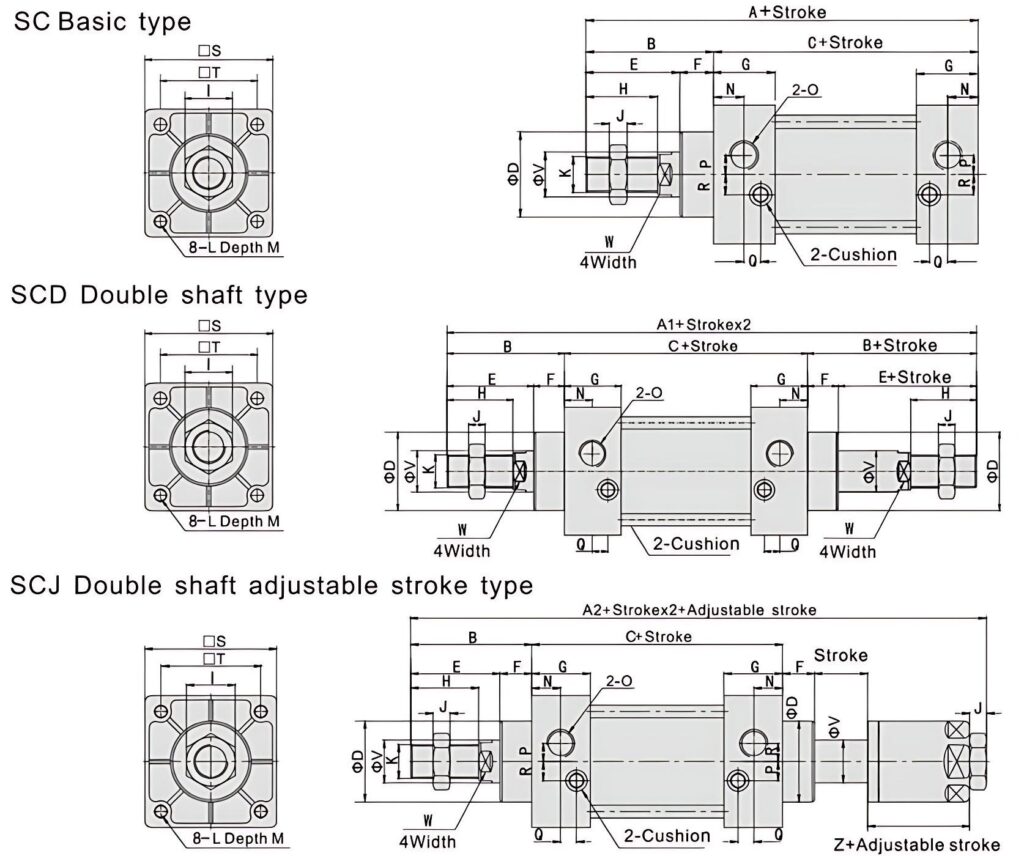

Цилиндр построен по классической схеме шпильчатого стандарта ISO 6431: гильза из анодированной алюминиевой профильной трубы со стянутыми крышками на четырёх стяжных шпильках, поршень с уплотнениями NBR и постоянным магнитом для бесконтактных датчиков положения, шток из хромированной коррозионностойкой стали. Передняя и задняя крышки выполнены из литого алюминиевого сплава. Лапа (foot bracket, обозначение LB) встроена в крышки и обеспечивает жёсткое крепление цилиндра к плоскости станины — два кронштейна с отверстиями под винты M-резьбы располагаются вдоль оси цилиндра. Это упрощает монтаж и исключает необходимость заказывать отдельные крепёжные элементы. Внутри установлены регулируемые пневматические демпферы с обеих сторон хода, что обеспечивает мягкую остановку поршня в крайних положениях даже при больших скоростях движения.

Технические данные

• Диапазон диаметров поршня: 40, 50, 63, 80, 100, 125, 160, 200 мм
• Диапазон рабочих ходов: 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 мм
• Тип действия: двухстороннего действия (DA)
• Рабочая среда: фильтрованный сжатый воздух (точка росы не выше +3 °C, фильтрация 40 мкм)
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Минимальное рабочее давление: 0,05 МПа (0,5 бар)
• Испытательное давление: 1,5 МПа (15 бар)
• Диапазон температур окружающей среды и рабочей среды: от -20 до +80 °C
• Материал корпуса (гильзы): алюминиевый сплав с твёрдым анодированием
• Материал штока: углеродистая сталь с хромированным покрытием
• Уплотнения: NBR (нитрильная резина)
• Демпфирование: регулируемое пневматическое с обеих сторон
• Монтаж: встроенная лапа LB (foot bracket)
• Магнитный поршень: установлен (под бесконтактные датчики)
• Скорость перемещения штока: 50-1000 мм/с (в зависимости от типоразмера и нагрузки)
• Присоединительная резьба портов: G1/8 — G1/2 (в зависимости от диаметра поршня)

Применение

Серия SCLB применяется там, где требуется жёсткая фиксация привода к плоскому основанию и стандартный по ISO 6431 интерфейс. Типовые задачи: толкатели и съёмники на конвейерах, прижимы в сборочной оснастке, открывание/закрывание заслонок и шиберов, перемещение узлов в линиях розлива, упаковки, маркировки и палетирования, привод подвижных кареток, фиксаторы изделий перед обработкой, сегменты пневматических манипуляторов. Стандартизированные размеры и наличие модификаций большой длины хода (до 1000 мм) делают серию удобной для замены аналогичных цилиндров других производителей в действующем оборудовании — Festo DSBC/DSNU, SMC C96/CP96, AirTAC SC/SCLB, Camozzi серии 60.

Поставка и комплектация

Каждый цилиндр поставляется в индивидуальной упаковке вместе с базовой технической документацией. По запросу комплектуется бесконтактными датчиками положения (геркон или индуктивный, тип CMSE/CS1), штуцерами и шумоглушителями. Срок отгрузки: от 2 недель с момента подтверждения заказа и оплаты. Доступна отгрузка как поштучно, так и партиями. На каждое изделие предоставляется паспорт. Подбор замены по чертежу или артикулу оригинала выполняется инженерами КОРНЕТА в течение 1-3 рабочих дней — для этого достаточно прислать список артикулов или фотографию шильдика цилиндра.
