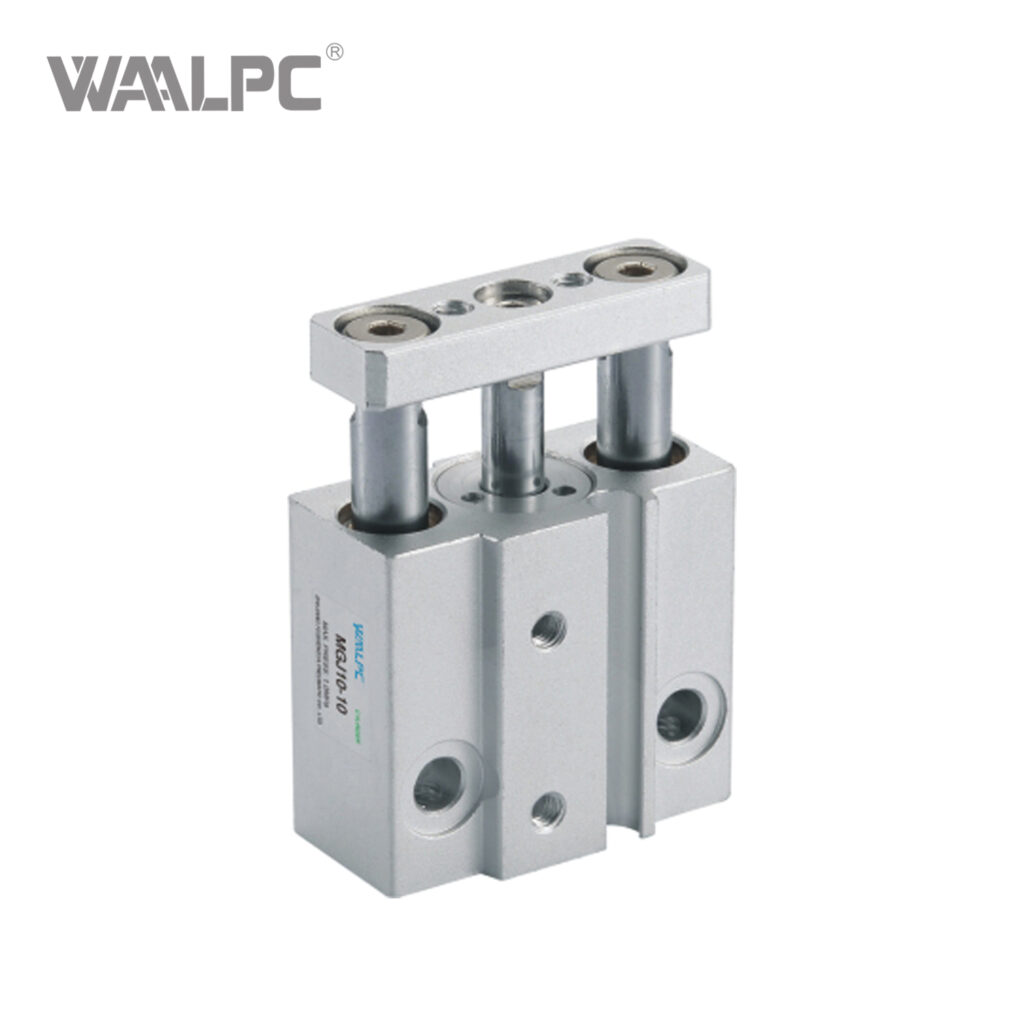

Пневмоцилиндр с направляющими MGJ — Ø6–10 мм, ход 5–20 мм

Пневмоцилиндр с направляющими WAALPC MGJ — с интегрированными направляющими — воспринимает боковые нагрузки и защищён от проворота штока. Диаметр поршня 6–10 мм, ход 5–20 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MGJ, совместим по присоединительным и габаритным размерам. Поставка под заказ, ориентировочный срок 2–3 недели. Прямой совместимый аналог SMC MGJ. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой заменой импортных аналогов.

Конструкция и принцип работы

Серия WAALPC MGJ выполнена в формате двухштоковой конструкции с параллельными направляющими, исключающими проворот штока. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — высокая точность перемещения, антипроворотная конструкция, минимальный люфт. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.

Технические данные

• Ø поршня: 6–10 мм
• Ход: 5–20 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Демпфирование: упругое / регулируемое (PPV)
• Аналог: SMC MGJ
• Шаблон артикула: MGJ — 10 — 20 — F8NL
• Срок поставки: под заказ 2–3 недели

Применение

Типовые задачи для серии WAALPC MGJ: захват и перемещение лёгких деталей, точечный пик-н-плейс, сборка электроники. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали, требуемое усилие на штоке (для зажимных операций — с запасом 1,5–2×) и максимальную скорость движения. Для скоростей выше 0,5 м/с рекомендуется использовать исполнения с демпфированием в конечных положениях, чтобы исключить ударные нагрузки на крышки и продлить ресурс уплотнений. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».

Поставка и комплектация

В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями SMC, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки. Срок отгрузки: от 2 недель с момента подтверждения спецификации и оплаты. На приводах из складского остатка отгрузка идёт быстрее — уточняйте наличие конкретного типоразмера у инженера отдела продаж. При заказе партии от 10 единиц инженер подбирает оптимальную конфигурацию по чертежу и собирает спецификацию с учётом стандартов IEC/ISO.
