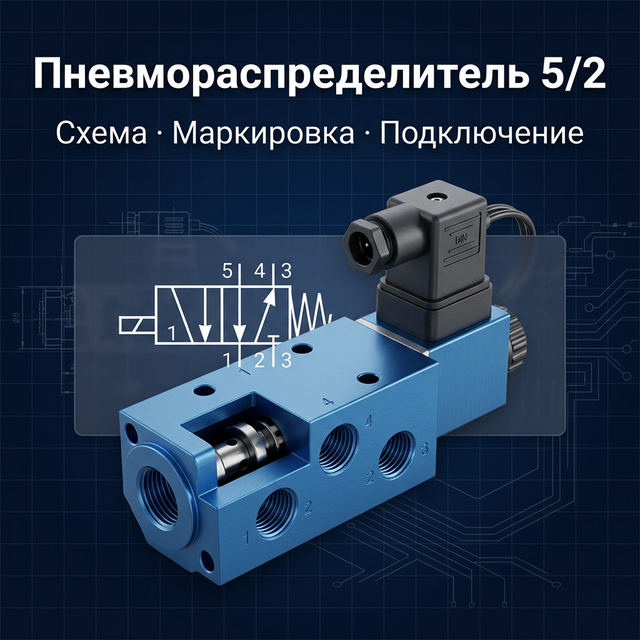

Пневмораспределитель 5/2 — стандартное решение для управления пневмоцилиндрами двустороннего действия. Он применяется в большинстве задач управления двусторонними цилиндрами — от подачи деталей до работы захватов роботов. Схема подключения пневмораспределителя 5/2 — первое, что должен знать каждый инженер-пневматик.
Совместимый аналог WAALPC серии 4V с логикой 5/2 — от 820 ₽.
Пневмораспределитель 5/2 — ключевые факты:
- 5 портов: P (питание), A, B (рабочие), R, S (выхлопы)
- 2 позиции: переключается полностью, без промежуточного положения
- Управление: моностабильный (соленоид + пружина) или бистабильный (2 соленоида)
- Применение: управление пневмоцилиндром двустороннего действия
- Нумерация портов: ISO 11727 — 1=P, 2=B, 3=S, 4=A, 5=R (цифры задаёт стандарт; буквы — традиционные, у части изготовителей привязаны иначе — ориентируйтесь на цифры)
Обновлено: сентябрь 2026. Информация проверена и актуализирована.
Ошибка в подключении всего одной трубки приводит к тому, что цилиндр движется в обратном направлении или заклинивает — это опасно для оборудования и персонала. В этой статье — точная маркировка всех 5 портов, логика переключения и практические советы по монтажу пневмораспределителя 5/2.
💨 Онлайн-калькулятор: Рассчитайте точный расход воздуха и подберите оптимальный компрессор для вашей пневмосистемы — Калькулятор расхода воздуха.
Из жизни: 5/2 — это «педаль газа» пневмосистемы. Большинство дешёвых пневмоцилиндров на станках работают через 5/2: подал ток на катушку — цилиндр пошёл вперёд, снял ток — пружина вернула золотник, цилиндр поехал назад. Всё. Большинство задач автоматизации в малом и среднем производстве решает именно эта связка: компрессор → блок подготовки → 5/2 → цилиндр. Если разобрались, как читать схему 5/2 и подбирать его под цилиндр — считайте, освоили базу пневматики.
Коротко
Товары из статьи
- 5/2 — 5 портов, 2 позиции: питание P(1), два выхода к цилиндру A(4) и B(2), два выхлопа R(5) и S(3).
- Подал ток на катушку → золотник соединяет P→A, полость B на выхлоп; снял ток → пружина возвращает P→B (моностабильный вариант).
- Условно-графическое обозначение по ISO 1219 и путь воздуха в обеих позициях — на схеме ниже.
- Размер клапана выбирают по пропускной способности Kv/Cv, а не по резьбе цилиндра — готовый расчёт для Ø32 / ход 200 мм / 0,5 с.
- В каталоге: серия WAALPC 4V (формат AirTAC) от 840 ₽ и YSY (формат SMC SY).

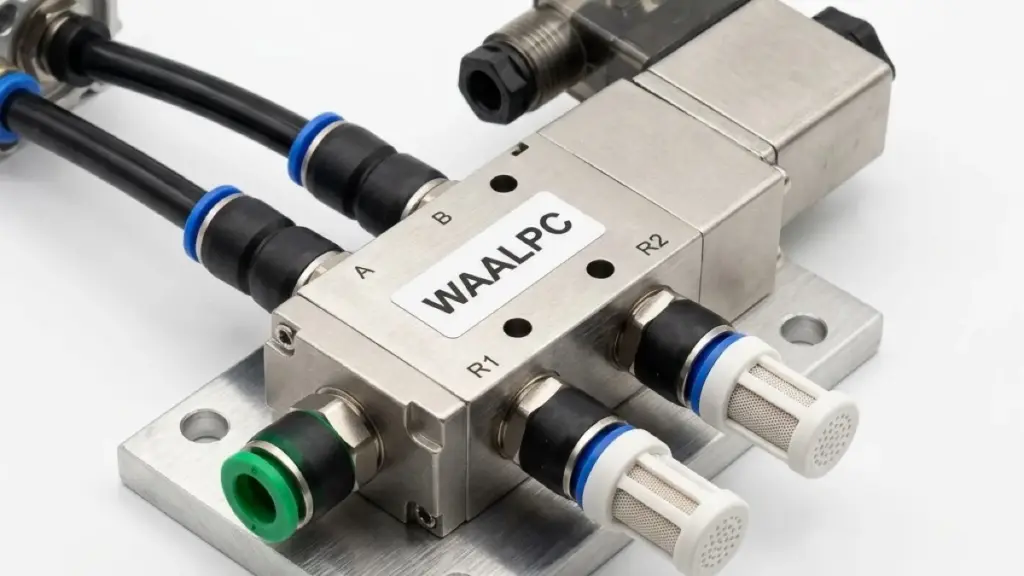

Как подключить распределитель 5/2 — коротко?
Пневмораспределитель 5/2 подключают по 5 портам (нумерация ISO 11727):
| Порт | Назначение |
|---|---|
| 1 (P) | подача сжатого воздуха от магистрали |
| 4 (A) и 2 (B) | рабочие выходы к цилиндру (4 — выдвижение штока, 2 — втягивание; типовая разводка) |
| 5 (R) и 3 (S) | выхлоп в атмосферу (обычно через глушитель) |

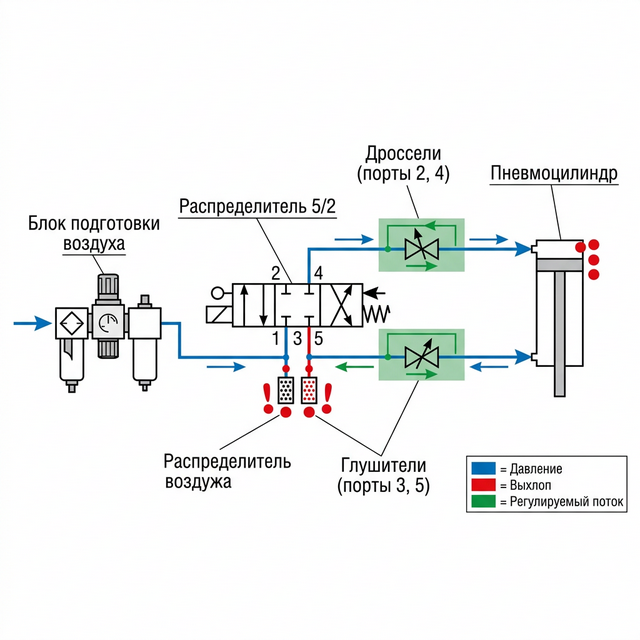

Подключение: 1(P) — воздух от блока подготовки (0,15–0,8 МПа); 2 и 4 — к цилиндру (задают направление хода); 3 и 5 — на глушители (дроссель-глушитель регулирует скорость); катушка 24В DC/220В AC на разъём DIN по артикулу. При команде золотник переключает 1→4 (выхлоп 2→3), при снятии пружина возвращает 1→2 (выхлоп 4→5).
Построить схему: конструктор пневмосхем онлайн. Полная УГО-схема — ниже.
1. Что означает маркировка 5/2?
Любой пневмораспределитель обозначается двумя цифрами через дробь:
- Первая цифра (5) — количество присоединительных портов (каналов) в корпусе: питание, два рабочих и два выхлопа.
- Вторая цифра (2) — количество фиксированных позиций золотника.
- Как читать пневматические схемы: обозначения ISO 1219-1
В позиции №1 воздух идёт в одну полость цилиндра, в позиции №2 — в другую. Промежуточного состояния нет — в отличие от распределителей 5/3, которые умеют останавливать цилиндр в средней точке хода.

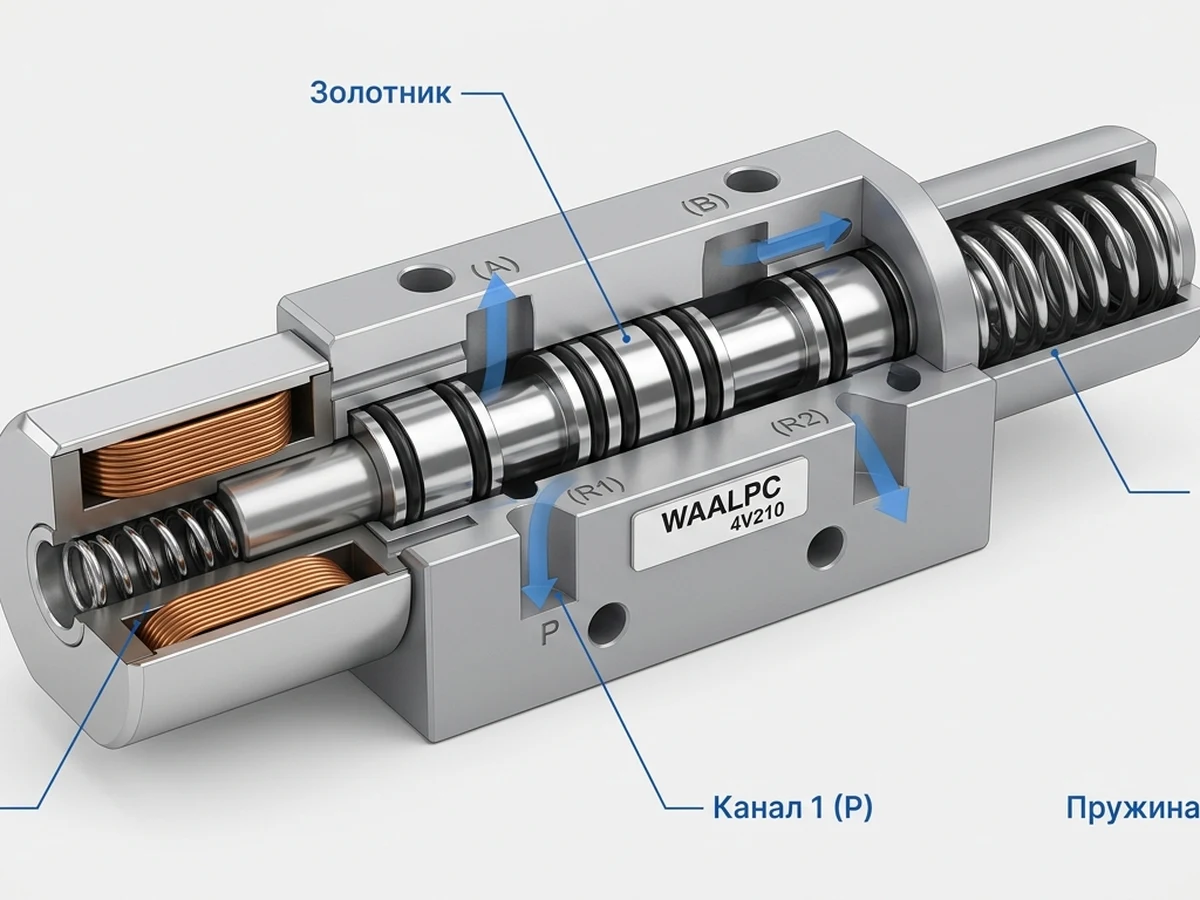

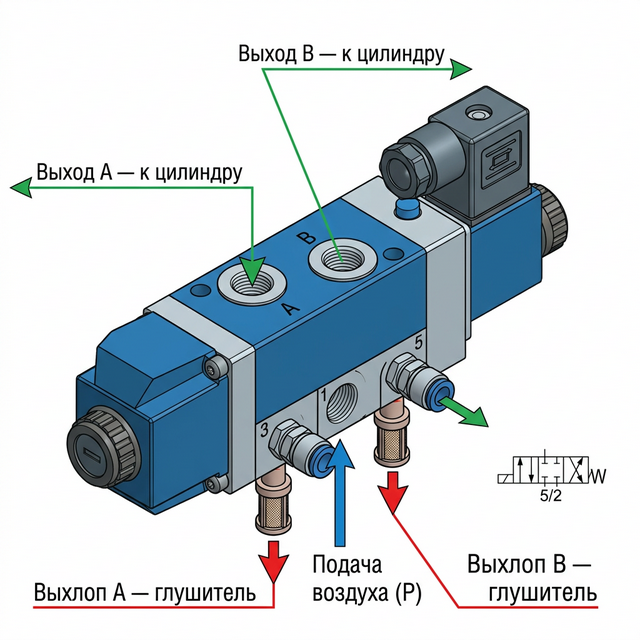

2. Как маркируются и для чего нужны все 5 портов (стандарт ISO 11727)?
Идентификация и маркировка портов распределителей задаётся стандартом ISO 11727 — цифровой маркировкой (1 — питание, 2 и 4 — рабочие, 3 и 5 — выхлопы); буквы P, A, B, R, S — традиционные обозначения (ISO 5599 описывает присоединительные размеры монтажных баз, а не нумерацию портов). Зная маркировку, можно читать любую пневматическую схему без инструкции:
| Номер порта | Буква (традиц.) | Назначение | Подключение |
|---|---|---|---|
| 1 | P | Подача воздуха | Трубка от компрессора или блока подготовки воздуха |
| 2 | B | Рабочий выход B | Штоковая полость пневмоцилиндра (шток втягивается) |
| 3 | S | Выхлоп порта 2 (B) | Глушитель! Никогда не оставлять открытым |
| 4 | A | Рабочий выход A | Поршневая полость пневмоцилиндра (шток выдвигается) |
| 5 | R | Выхлоп порта 4 (A) | Глушитель! Никогда не оставлять открытым |
Привязка портов 2 и 4 к полостям цилиндра — типовая (4 → поршневая, 2 → штоковая): при обратной разводке направление хода меняется. Буквы A/B у части изготовителей привязаны к цифрам наоборот (2=A, 4=B) — при сомнениях ориентируйтесь на цифры на корпусе.
⚠ Порты 5 и 3 (выхлопы R и S) — ОБЯЗАТЕЛЬНО закрыть глушителями. Открытый выхлоп: шум до 90 дБ у рабочего места + цеховая пыль попадает внутрь клапана и ускоряет износ уплотнений золотника.
👉 Смотреть пневмораспределители 5/2 в каталоге corneta.tech →

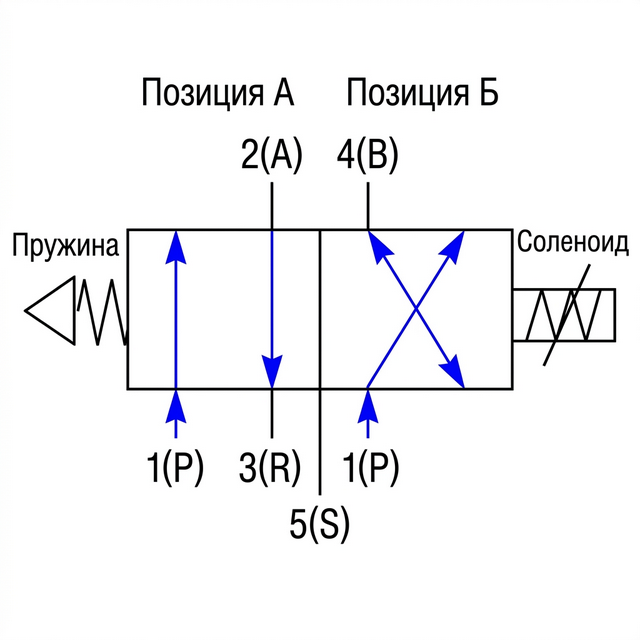

Условно-графическое обозначение 5/2 по ISO 1219 — путь воздуха в двух позициях
Синим показан путь давления (P → выход), зелёным — выхлоп из противоположной полости.
A(4), B(2) — выходы к цилиндру
R(5), S(3) — выхлоп в глушитель
Бистабильный: два соленоида без пружины — импульс переключает и удерживает позицию, ток держать не нужно.

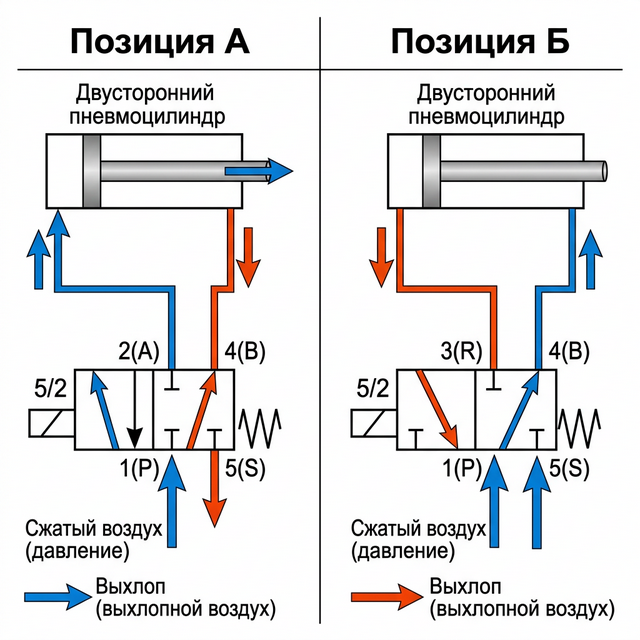

3. Как работает пневмораспределитель 5/2 — каков путь воздуха в двух позициях?
Проследим движение воздуха через распределитель при каждом состоянии золотника:
Состояние А — катушка обесточена (исходное положение):
- Воздух: порт 1 (P) → порт 2 (B) → штоковая полость цилиндра.
- Выхлоп: поршневая полость → порт 4 (A) → порт 5 (R) → глушитель.
- Результат: шток втянут (исходное положение при типовой разводке).
- Как читать пневматические схемы: обозначения ISO 1219-1
Состояние Б — катушка под током (активация):
- Воздух: порт 1 (P) → порт 4 (A) → поршневая полость.
- Выхлоп: штоковая полость → порт 2 (B) → порт 3 (S) → глушитель.
- Результат: шток выдвигается.
- Как читать пневматические схемы: обозначения ISO 1219-1
4. Какие бывают типы управления распределителем 5/2?
Как заменить 5/2 двумя 3/2 (нормально закрытый + нормально открытый)
Если под рукой нет 5/2, но есть два клапана 3/2 — логику 5/2 можно собрать из них. Один 3/2 нормально закрытый (НЗ) ставят на порт A, второй 3/2 нормально открытый (НО) — на порт B, обе катушки коммутируют одним сигналом. При подаче сигнала A получает давление (НЗ открывается), B стравливается (НО закрывает питание и открывает выхлоп) — шток идёт вперёд; при снятии сигнала всё наоборот.
Оговорка по расходу и задержке
- Два клапана дороже и крупнее одного 5/2, больше соединений — больше точек утечки.
- Рассинхрон срабатывания катушек даёт небольшую задержку и кратковременный «прострел» давления в момент переключения.
- Пропускную способность считают по тому 3/2, что питает рабочую полость — недобор Cv тормозит цилиндр так же, как у одиночного 5/2.
- Оправдано, когда 3/2 уже есть в схеме или нужен раздельный контроль полостей; для типовой задачи «туда-обратно» один 5/2 проще и дешевле.

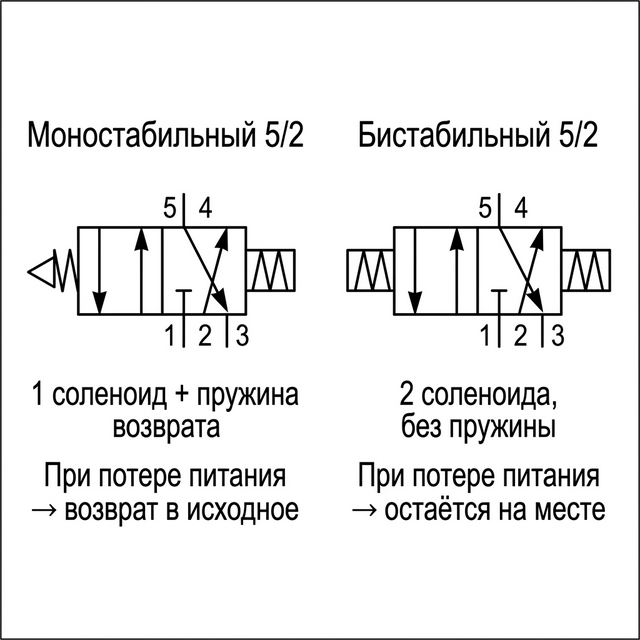

Моностабильный (одностороннее электропневматическое управление):
- Одна катушка соленоида + возвратная пружина.
- При снятии питания пружина возвращает золотник в исходное положение — цилиндр уходит «домой».
- Применение: большинство задач промавтоматизации, где нужна безопасная исходная позиция.
- Как читать пневматические схемы: обозначения ISO 1219-1
Бистабильный (двустороннее управление, двойной соленоид):
- Две катушки, без возвратной пружины.
- Для переключения достаточно короткого импульса тока. После отключения питания золотник остаётся в последнем положении; при первом включении положение не определено — подайте команду в исходное положение.
- Важно для безопасности: при пропадании электропитания клапан остаётся в последнем положении, а не возвращается в исходное — для перехода в безопасное положение при аварии нужен моностабильный (пружинный возврат). Пропадание давления в сети бистабильный не компенсирует: усилие на штоке исчезнет.
- Как читать пневматические схемы: обозначения ISO 1219-1
👉 Смотреть моностабильные и бистабильные 5/2 в каталоге →

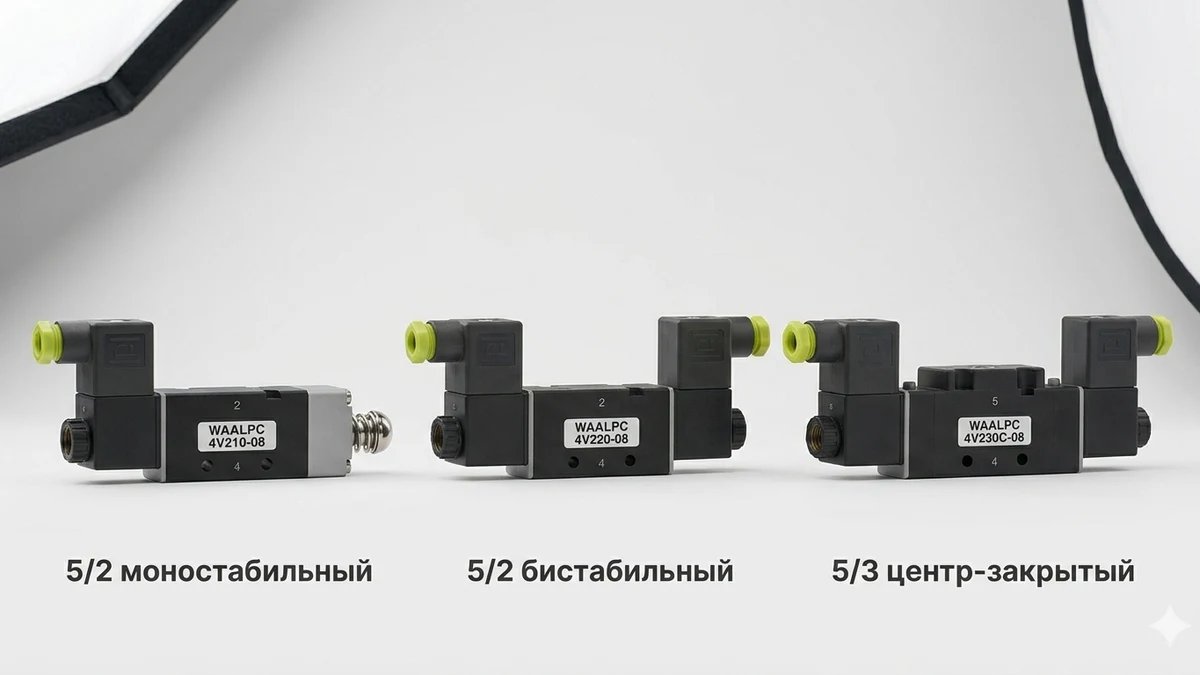

5. Распределитель 5/2 или 5/3 — когда что выбирать?
Три исполнения центра для родственных 5/3
У 5/2 всегда одна из двух позиций. У 5/3 есть третья — центральная (нейтральная). От того, что происходит с портами в этой позиции, зависит поведение цилиндра при остановке. Три типовых исполнения:
| Исполнение центра | Что с портами | Поведение цилиндра | Когда применять |
|---|---|---|---|
| Закрытый центр | Все порты перекрыты, воздух заперт в обеих полостях A(4) и B(2) | Шток фиксируется в любой промежуточной точке | Позиционирование, остановка «где нажал»; учитывать сжимаемость воздуха — жёсткость не как у гидравлики |
| Открытый центр | A(4) и B(2) соединены с выхлопом R(5)/S(3), питание P(1) перекрыто | Обе полости стравлены — шток свободно ходит от руки | Ручная доводка, наладка, аварийный сброс усилия |
| Центр под давлением | P(1) подан в обе полости A(4) и B(2), выхлоп перекрыт | Прижим с двух сторон; из-за площади штока шток чуть выдвигается в сторону большей площади | Удержание усилия, поджим, повышение жёсткости в нейтрали |
Для «просто туда-обратно» третья позиция не нужна — берите 5/2. Ассортимент 5/3 в формате SMC SY — серия YSY 5/3.
Частый вопрос при проектировании: взять стандартный 5/2 или 5/3 с нейтральным положением?
| Параметр | Распределитель 5/2 | Распределитель 5/3 |
|---|---|---|
| Число позиций золотника | 2 | 3 |
| Промежуточная остановка цилиндра | Нет | Есть |
| Поведение при потере питания (моностаб.) | Возврат пружиной | Зависит от типа центра |
| Применение | Цилиндры двустор. действия, типовые задачи «туда-обратно» | Остановка в промежут. точке, зажимы |
| Относительная стоимость | Ниже | Выше |
Правило выбора: если цилиндр должен просто двигаться туда-обратно — берите 5/2. Если нужно зафиксировать шток в промежуточной точке или разгрузить давление в обеих полостях — 5/3.

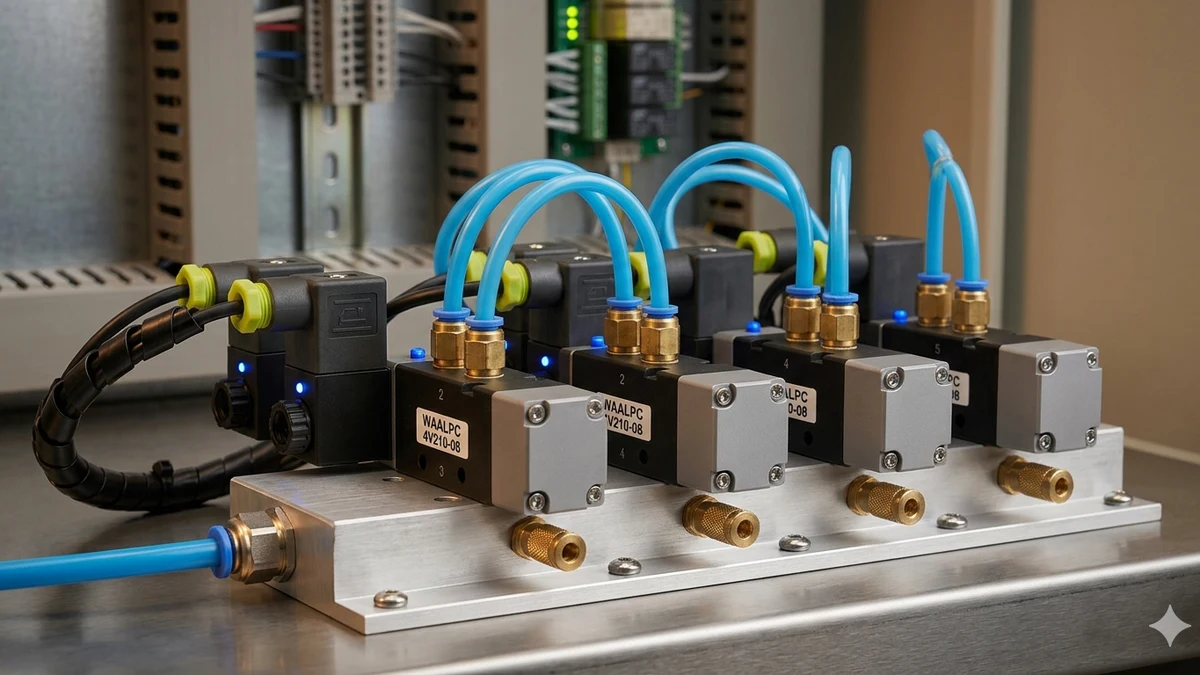

Какие популярные модели 5/2 обычно ставят?
Если вы не хотите изобретать велосипед — вот шесть серий 5/2, для типовых задач промышленной пневматики. Цены актуальные на сегодня.
от 840 ₽
Моностабильный 5/2, Rc1/4″, эффективное сечение S = 17,0 мм² (мануал WAALPC 2025), Cv ≈ 1,0 по пересчёту из S. Самый ходовой типоразмер серии.
⭐ ХИТ
от 1 280 ₽
Бистабильный 5/2, две катушки, Rc1/4″. Для задач, где нужно фиксировать положение без подачи тока.
Бистаб
от 1 170 ₽
Моностабильный 5/2, Rc3/8″, эффективное сечение S = 28,0 мм² (мануал WAALPC 2025), Cv ≈ 1,65 по пересчёту из S. Шаг крупнее — для цилиндров от ∅40 мм с быстрым циклом.
Cv ≈ 1.65
от 1 780 ₽
Моностабильный 5/2, Rc1/2″, эффективное сечение S = 48,0 мм² (мануал WAALPC 2025), Cv ≈ 2,82 по пересчёту из S. Большие цилиндры ∅63-100 мм, быстрые рабочие хода.
Cv ≈ 2.82
от 740 ₽
Пневмоуправляемый 5/2, Rc1/4″ (серия 4A). Без катушки — переключение пилотным воздухом.
Пневмоупр.
от 1 840 ₽
Бистабильный 5/2, Rc3/8″, Cv ≈ 1.65 (пересчёт, как у 4V310-10). Память положения для шкафных решений и аварийных режимов.
Rc3/8″
📦 Весь каталог 5/2 распределителей →
- ∅25-40 мм → серия 4V210 (моно) или 4V220 (бистаб). Rc1/4″.
- ∅40-63 мм → серия 4V310/4V320. Rc3/8″.
- ∅63-100 мм и больше → серия 4V410. Rc1/2″.
- Не уверены? Возьмите серию на один типоразмер больше — переплата — несколько сотен рублей, зато не упрётесь в недостаток расхода.
Чем распределитель 5/2 отличается от 3/2?
Оба распределителя имеют две позиции, разница — в числе портов и в том, какой цилиндр они питают. Распределитель 3/2 (три порта) подаёт воздух в цилиндр одностороннего действия, а возврат штока делает пружина; распределитель 5/2 (пять портов) питает обе полости цилиндра двустороннего действия. Подробнее про 3/2 — в статье о распределителе 3/2 (НО и НЗ).
| Распределитель 3/2 | Распределитель 5/2 | |
|---|---|---|
| Порты | 3: питание 1, выход к цилиндру 2, выхлоп 3 | 5: питание 1, выходы 2 и 4, выхлопы 3 и 5 |
| Позиции | 2 | 2 |
| Какой цилиндр питает | одностороннего действия (возврат пружиной) | двустороннего действия |
| Наша серия в каталоге | 3V | 4V (например, 4V210 и 4V220) |
6. Какие практические советы по монтажу пневмораспределителя 5/2 есть?
Правильный монтаж пневмораспределителя 5/2 определяет надёжность всей пневмосистемы. Ниже — ключевые правила, которые предотвратят 90% типичных проблем.
Глушители — обязательный элемент:
- Всегда устанавливайте глушители, например серию PST, в порты 5 и 3 (R и S). Без них — шум до 90 дБ и быстрый износ уплотнений от цеховой пыли.
- Для высокочастотных тактов используйте щелевые (пластинчатые) глушители — они меньше создают противодавление и не снижают скорость цилиндра.
- Как читать пневматические схемы: обозначения ISO 1219-1
Длина трубок к цилиндру:
- Делайте трубки от распределителя до цилиндра одинаковой длины на обоих портах (2 и 4). Разная длина = разная задержка заполнения полостей = рывки при срабатывании.
- Как читать пневматические схемы: обозначения ISO 1219-1
Регулировка скорости:
- Пневмодроссели ставьте в порты цилиндра (на линиях 2 и 4) — дросселирование «на выхлопе». Это единственный способ получить плавное и стабильное движение. Подробнее — в статье «Дросселирование пневмоцилиндра».
- Не ставьте дроссель на порт 1 (питание) — это создаёт нестабильное давление для обеих полостей одновременно и даёт рывковый ход.
- Как читать пневматические схемы: обозначения ISO 1219-1
7. Почему подготовка воздуха — самая частая причина выхода клапана из строя?
Работа распределителя 5/2 без качественной подготовки воздуха — главная причина рекламаций и преждевременного выхода клапана из строя. Микрочастицы ржавчины из трубопроводов действуют как абразив на поверхность золотника.
- Фильтр 40 мкм — минимум для защиты от крупных частиц.
- Фильтр 5 мкм — рекомендуется для распределителей с малым условным проходом (1/8″, 1/4″).
- Маслораспылитель — при интенсивной эксплуатации (>500 000 циклов/год) продлевает ресурс уплотнений.
- Как читать пневматические схемы: обозначения ISO 1219-1
Ресурс золотника и уплотнений зависит от чистоты и осушки воздуха, давления и частоты циклов — поэтому распределитель ставят после блока подготовки серии AC.
👉 Смотреть блоки подготовки воздуха серии AC →
🎮 Проверьте знания в тренажёре
Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:
▶ Сценарий 2: «Авария на линии» — Диагностика клапана, замена катушки, корневой анализ
▶ Сценарий 7: «Новый проект» — Выбор распределителя для проекта
Тренажёр бесплатный · 3 уровня сложности · Результаты сохраняются
8. Какие вопросы чаще всего задают о пневмораспределителе 5/2?
Что будет, если не поставить глушители?
Шум до 90 дБ у рабочего места + цеховая пыль попадает внутрь клапана и ускоряет износ уплотнений.
Чем отличается 5/2 от 5/3?
У 5/3 три позиции золотника — есть нейтральное положение для остановки цилиндра в средней точке.
Что такое бистабильный распределитель?
Два соленоида без возвратной пружины. При отключении питания клапан остаётся в последнем положении (в исходное не возвращается) — это удобно для удержания, но безопасное положение при аварии обеспечивает моностабильный. Пропадание давления бистабильный не компенсирует.
Почему цилиндр дёргается при срабатывании?
Скорее всего — разная длина трубок на портах 2 и 4. Одна полость заполняется быстрее другой. Выровняйте длину трубок. Также установите дроссели с обратным клапаном на портах 2 и 4 — дросселирование на выходе сглаживает рывки и позволяет точно регулировать скорость хода цилиндра.
Куда ставить пневмодроссель для регулировки скорости?
На порты 2 и 4 (рабочие выходы), дросселирование «на выхлопе». Не в порт 1 — это даст нестабильное управление.
Какое напряжение катушки выбрать?
24 В DC — стандарт для промышленной автоматизации (Siemens, Schneider). 220 В AC используют в устаревших схемах или при питании от сети напрямую. Для новых систем — всегда 24 В DC.
9. Как электрически подключить катушку 5/2?
Катушка соленоида подключается к выходному модулю ПЛК (или реле) через разъём DIN 43650 (форм A или форм B). Стандартная катушка 24V DC потребляет 2–4 Вт — выход любого ПЛК легко справляется.
Схема подключения
| Характеристика | Значение |
|---|---|
| Напряжение | 24V DC (стандарт промышленности) |
| Потребление | 2–4 Вт (0,08–0,17 А) |
| Разъём | DIN 43650 (EN 175301-803) форма A (шаг контактов 18 мм) или форма B (10 мм) |
| Защита | LED индикатор + варистор (встроены в разъём) |
| Степень защиты разъёма | IP65 |
⚠ Не путайте полярность! Катушка DC имеет (+) и (–). При неправильной полярности LED-индикатор не горит, но катушка работает. Некоторые катушки имеют встроенный диод защиты — при обратной полярности ток идёт через диод, выход ПЛК перегружается и может сгореть.
10. Какие типичные неисправности бывают у распределителя 5/2 и как их устранить?
| Симптом | Причина | Решение |
|---|---|---|
| Цилиндр не двигается | Нет давления на порту 1(P) | Проверить манометр ФРЛ, открыть запорный вентиль |
| Шток выдвигается, но не втягивается | Золотник не переключается (нет сигнала на катушку) | Проверить LED на катушке, проверить выход ПЛК мультиметром |
| Медленный ход в одном направлении | Забит глушитель или дроссель полностью закрыт | Почистить/заменить глушитель, открыть дроссель |
| Воздух шипит из корпуса | Износ уплотнений золотника | Замена ремкомплекта или всего распределителя |
| Цилиндр «ползёт» при неподвижном клапане | Внутренняя перетечка через золотник | Грязь между золотником и гильзой → промывка или замена |
✓ Значительная часть проблем решается без замены клапана: чистка глушителей, проверка электрики, регулировка дросселей. Меняйте распределитель только после исключения внешних причин.
11. Где применяют распределитель 5/2 на практике?
- ✓ Упаковочные линии: подача картонной заготовки — цилиндр с 5/2 моностабильным (подал → вернулся пружиной → ждёт следующую заготовку). Такт: 0,5–2 сек.
- ✓ Сварочные кондукторы: зажим детали — 5/2 бистабильный (зажал → клапан остаётся в положении «зажато» при пропадании электропитания → разжал по импульсу после сварки). При пропадании давления зажим теряет усилие — учитывайте в схеме безопасности.
- ✓ Роботизированные ячейки: управление захватом — 5/2 + вакуумный эжектор через 3/2. Работают синхронно по программе ПЛК.
- ✓ Пищевое производство: разделительные клапаны на линии подачи — 5/2 в исполнении из нержавеющей стали с уплотнениями FKM (Viton) для стойкости к агрессивной мойке (серия 4V — алюминиевый корпус и уплотнения NBR, это другое исполнение).
- Как читать пневматические схемы: обозначения ISO 1219-1
👉 Подобрать распределитель 5/2 для вашей задачи →
12. Как выбрать пропускную способность (Kv / Cv) распределителя 5/2?
Числовой пример: подбор 5/2 для цилиндра Ø32, ход 200 мм, 0,5 с при 0,6 МПа
Считаем по схеме выше и формуле пропускной способности. Задача: цилиндр диаметром 32 мм должен выдвинуть шток на 200 мм за 0,5 с при давлении в сети 0,6 МПа (6 бар).
| Шаг | Формула | Результат |
|---|---|---|
| 1. Рабочая площадь поршня | A = π·D²/4 = 3,14·32²/4 | ≈ 8,04 см² |
| 2. Геометрический объём хода | V = A·S = 804 мм²·200 мм | ≈ 0,161 л |
| 3. Приведение к свободному воздуху | × (0,6 + 0,101) / 0,101 = × 6,9 | ≈ 1,11 нл за ход |
| 4. Пиковый (средний) расход | Q = 1,11 нл ÷ 0,5 с | ≈ 133 нл/мин |
| 5. С запасом × 1,5 | 133 × 1,5 | ≈ 200 нл/мин |
| 6. Требуемая пропускная способность | Kv = Q ÷ 1078; Cv = Kv · 1,156 | Kv ≈ 0,19 · Cv ≈ 0,22 |
Вывод: нужен Cv ≈ 0,2 — компактный клапан, а не «полдюйма про запас»
Расчёт показывает: для этой задачи достаточно клапана с Cv около 0,2. Ставить крупный порт G1/2″ здесь незачем — это лишний паразитный объём и перерасход воздуха (см. совет проектировщику выше). Подходящие серии:

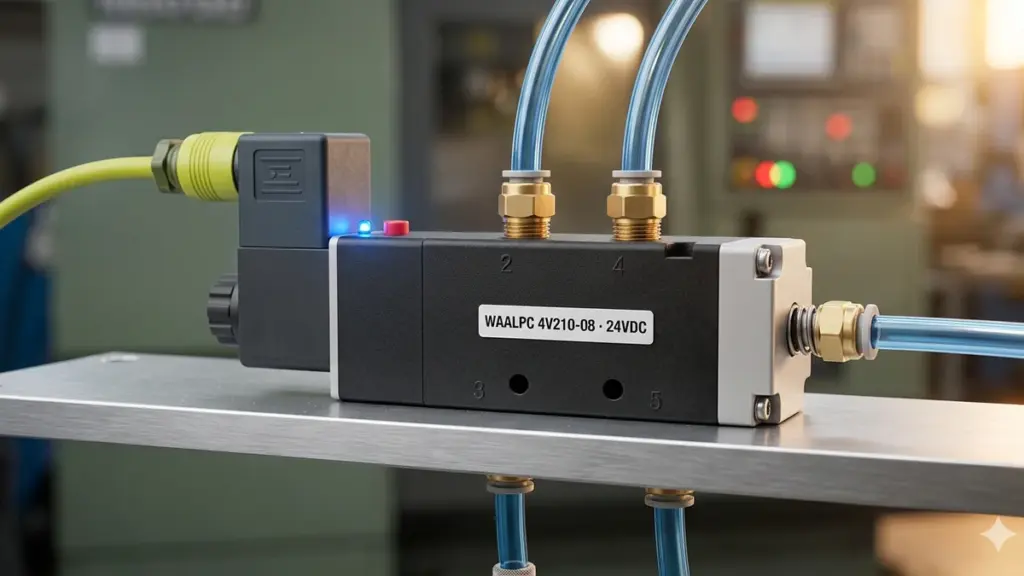

- WAALPC 4V210-08 (порт Rc1/4″, эффективное сечение S = 17,0 мм² по мануалу WAALPC 2025; Cv ≈ 1,0 / Kv ≈ 0,87 по пересчёту из S) — стандартный универсальный выбор, запас по расходу ~× 4–5. От 840 ₽ (24 В пост. тока). Формат AirTAC.
- WAALPC 4V110-06 (порт Rc1/8″, эффективное сечение S = 10,2 мм² по мануалу WAALPC 2025; Cv ≈ 0,6 / Kv ≈ 0,52 по пересчёту из S) — компактный вариант, запас ~× 3. От 1 030 ₽.
- Нужен аналог SMC серии SY по присоединению — WAALPC YSY, от 2 070 ₽.
Многие инженеры подбирают распределитель 5/2 исключительно по размеру присоединительной резьбы цилиндра. Например, если в крышках цилиндра нарезана резьба G1/4″, то и распределитель покупается с портами 1/4″. Это грубая ошибка: она приводит либо к «бутылочному горлышку» (недостаток расхода, цилиндр не выходит на скорость), либо к неоправданной переплате за слишком крупный клапан.
Реальная характеристика, на которую нужно смотреть при покупке — это пропускная способность. Она измеряется параметром Kv (м³/ч воды при перепаде 1 бар) или Cv (US gal/min). Пневмораспределитель должен пропускать объём воздуха, достаточный для обеспечения требуемой скорости хода пневмоцилиндра, без критического падения давления.
Алгоритм подбора размера (пропускной способности)
- Рассчитайте пиковый расход. Вычислите мгновенный расход воздуха цилиндром при рабочем ходе (зависит от объема цилиндра и требуемого времени выдвижения штока). Для точного расчёта воспользуйтесь нашим калькулятором расхода воздуха.
- Заложите коэффициент запаса. Если расчётный расход составил 500 л/мин, выбирайте распределитель с номинальной пропускной способностью минимум 750–800 л/мин (коэффициент 1.5–1.6).
- Учитывайте скорость. Если пневмоцилиндр используется для медленной (например, пресс) или статической работы (зажим детали), можно смело ставить распределитель мéньшего размера — например, 1/8″ для цилиндра диаметром 100 мм с портами 1/2″. Это сэкономит бюджет и место в шкафу управления.
- Компенсируйте длинные трассы. При использовании пневмотрубок длиной более 3–5 метров аэродинамические потери давления растут примерно пропорционально квадрату скорости потока. В таких случаях лучше поставить распределитель номиналом выше, чтобы компенсировать сопротивление трубки.
💡 Совет проектировщику: Никогда не завышайте размер клапана «просто так» в 3–4 раза. Увеличенный внутренний канал клапана — это дополнительный «мёртвый объём» сжатого воздуха (паразитный объём), который впустую стравливается в глушитель при каждом цикле. На конвейере со 100+ такими распределителями это может привести к перерасходу электроэнергии на компрессоре. Узнать больше о физике сжатия и термодинамике можно в статьях Википедии о пневматическом приводе, технических блогах на Habr или в экспертных ответах инженеров на платформе Яндекс.Кью.
Подбор 5/2 по 4 параметрам — короткий контрольный список
Если коротко — нужны эти 4 числа от вашего пневмоцилиндра и системы. Никакой магии:
Диаметр цилиндра, мм
От 16 до 200 мм. Влияет на расход воздуха — больше диаметр, больше нужен Cv распределителя.
Ход цилиндра, мм
От 25 до 500 мм. Большой ход + быстрый цикл = ещё больше расход воздуха.
Время цикла, с
Сколько секунд от старта вперёд до старта назад. Чем быстрее — тем больший Cv нужен.
Давление сети, бар
Обычно 5-7 бар. Это даст вам перепад давления для расчёта пропускной способности.
🧮 Не хочется считать вручную?
Введите эти 4 параметра в калькулятор — он выдаст готовую серию с артикулом и ссылкой на товар.
Как подключить пневмораспределитель — универсальная инструкция?
Принцип подключения пневмораспределителя одинаков для всех типов — 2/2, 3/2, 5/2, 5/3. Разница только в количестве портов и логике переключения. Ниже — пошаговый алгоритм, который работает для любого распределителя.
5 шагов подключения любого распределителя
- Определите тип распределителя по количеству портов и позиций. Маркировка вида «X/Y»: X — число рабочих линий (портов), Y — число позиций золотника.
- 2/2 — 2 порта, 2 позиции (открыт/закрыт) — для отсечения линии
- 3/2 — 3 порта, 2 позиции — для одностороннего цилиндра
- 5/2 — 5 портов, 2 позиции — для двустороннего цилиндра (стандарт)
- 5/3 — 5 портов, 3 позиции — с промежуточным «центром» (закрытым/открытым)
- Опознайте порты по маркировке на корпусе:
- 1 (P) — вход питания (подача сжатого воздуха от ФРЛ)
- 4 (A) — рабочий порт A (типовая разводка: поршневая полость цилиндра, выдвижение)
- 2 (B) — рабочий порт B (типовая разводка: штоковая полость, втягивание)
- 5 (R) и 3 (S) — выпуск отработанного воздуха (выхлоп с глушителями)
- Подключите ФРЛ перед распределителем. Никогда не подавайте «голый» воздух из компрессора напрямую — без фильтра/регулятора:
- Фильтр 5 мкм — защита от пыли и конденсата
- Регулятор давления 0.4-0.6 МПа — стабильный рабочий режим
- Лубрикатор (по необходимости) — для распределителей со смазочным режимом
- Установите глушители на выпускные порты (5/R и 3/S для 5/2). Серия WAALPC PSLB или PST. Без глушителей — шум 90+ дБ, риск охраны труда.
- Подключите управляющий сигнал:
- Электрический — катушка 24V DC / 220V AC через разъём или клеммную колодку (IP65)
- Пневматический — пилотным сигналом от ножной педали (серия FV), концевого или ручного распределителя
Контрольный список первого пуска
| Шаг | Что проверить |
|---|---|
| 1. Резьбы | анаэробный герметик на конических R-резьбах; шайба-уплотнение на цилиндрических G-резьбах |
| 2. Момент затяжки | по паспорту изготовителя (корпус алюминиевый). Перетяг = трещина корпуса |
| 3. Давление подачи | Рабочий диапазон серии 4V — 0,15–0,8 МПа (1,5–8 бар), рекомендуется 4–6 бар. Ниже минимального давления пилота главный золотник не переключится (катушка при этом срабатывает). Выше 8 бар — за пределом диапазона |
| 4. Сопротивление катушки | 24V DC — около 190 Ом (катушка 3 Вт, R=V²/P=576/3); 220V AC — порядка 1000–2500 Ом (зависит от исполнения). Замер мультиметром перед подачей питания |
| 5. Проверка цикла | 10 переключений вручную (кнопка тест-режима) — стабильный звук, нет утечек на резьбах |
Типовые ошибки подключения
- Перепутаны порты A и B — цилиндр движется «не в ту сторону». Поменяйте местами трубки на портах 2 и 4.
- Подача питания в выпускной порт (3 или 5) — распределитель работает рывками, давление в линии падает. Проверьте маркировку на корпусе.
- Глушители на портах A/B вместо 3/5 — цилиндр не движется (воздух уходит в атмосферу). Глушители только на выпускных.
- Подача неотфильтрованного воздуха — заклинивание золотника за 1-3 месяца работы. Обязательно ФРЛ перед распределителем.
- Отсутствие ресивера в линии — при большом расходе у нескольких распределителей давление просаживается. Объём ресивера подбирают по расходу и производительности компрессора.
Подключение для разных типов
Для конкретных типов распределителей — переходите к разделу ниже:
- Подключение 5/2 — двусторонний цилиндр, моностабильный/бистабильный (главное в этой статье)
- Подключение 3/2 — односторонний цилиндр, нормально-открытый/нормально-закрытый
- Подключение 5/3 — двусторонний цилиндр с промежуточной позицией
- Подключение 2/2 (соленоидный клапан) — отсечение/подача линии
Калькуляторы для подбора
- 🧮 Калькулятор Cv/Kv пневмораспределителя — пропускная способность под расход цилиндра
- 🧮 Подбор пневмораспределителя — 5/2, 3/2, 5/3 под параметры цилиндра
- 🧮 Усилие пневмоцилиндра — для оценки требуемой подачи
Ниже — детальное описание подключения именно 5/2 (самый распространённый тип), с маркировкой портов, схемами моностабильного и бистабильного исполнений.
Что в итоге?
Об авторах материала
Материал подготовлен инженерами CORNETA.TECH — специализация компании: инженерный подбор аналогов импортной промышленной пневматики (Festo, SMC, AirTAC) на базе каталога WAALPC.
Расчёты по открытым формулам, источник указан.
Обновлено: . Есть вопрос по подбору? 8-800 350-01-08 ✉️ info@corneta.ru.
Схема подключения пневмораспределителя 5/2 — де-факто стандарт промышленной пневматики. Понимание маркировки портов, логики переключения и правил монтажа позволяет безошибочно собирать узлы управления и исключить ошибки подключения. Надеемся, что наш разбор пневмораспределителя 5/2 поможет вам при проектировании пневмосхем.
Если нужна помощь с подбором распределителя под конкретный цилиндр или схему — специалисты corneta.tech проконсультируют бесплатно.
👉 Перейти в каталог пневмораспределителей 5/2 →
Другие типы распределителей:
- Распределители 3/2 — для цилиндров одностороннего действия (с пружинным возвратом).
- Все типы распределителей — полный каталог corneta.tech.
- Как читать пневматические схемы: обозначения ISO 1219-1
Не нашли подходящую модель?
В каталоге — широкий ряд распределителей 5/2 — моно, би, разные резьбы и Cv. Если нужно «как у серии VUVS» или «как серии SY3000» — мы подберём WAALPC-аналог за 30 секунд.
Какие ещё типы распределителей бывают?
5/2 — самый ходовой тип, но не единственный. В зависимости от задачи может понадобиться другой:
Простейший — включил/выключил линию. Для отсечений и магистрали.
Для одностороннего цилиндра с пружинным возвратом. Дешевле и компактнее 5/2.
Когда нужна остановка штока в произвольной точке хода или безопасность при сбое питания.
Сравнительная таблица + алгоритм выбора за 30 секунд
Какие материалы пригодятся ещё?
- Расчёт усилия пневмоцилиндра: формула, таблица и алгоритм подбора
- Пневматика — это не гидравлика: дросселирование пневмоцилиндра
- Утечки воздуха: как найти и сколько они стоят заводу
- G, R, PT или NPT? Экономика и физика резьбы
- Культура монтажа пневматического оборудования
- Как читать пневматические схемы: обозначения ISO 1219-1
👉 Также читайте: Пневматические трубки: какой материал выбрать для подключения портов распределителя
🛠️ Какие инструменты пригодятся?
Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:
- 📐 Конструктор пневмосхем онлайн — редактор с перетаскиванием элементов с 35 компонентами ISO 1219-1, симуляция потоков и автоспецификация
- 🧮 Калькулятор усилия пневмоцилиндра
- 💨 Калькулятор расхода воздуха
- 🔩 Подбор фитингов и переходников
- 🏭 Пневмоостров: принцип работы и выбор
- Как читать пневматические схемы: обозначения ISO 1219-1
📦 Какие товары подходят?
❓ Какие вопросы чаще всего задают?
Чем отличается моностабильный 5/2 от бистабильного?
Моностабильный (1 катушка + пружина): с током — переключается, без тока — возвращается пружиной. Бистабильный (2 катушки): импульс на A — переключается, импульс на B — обратно. Бистабильные держат позицию при отключении питания (при первом включении положение не определено), моностабильные — возвращаются в исходное.
Как маркируются порты на 5/2 распределителе?
Цифры по ISO 11727: 1 — подача давления; 2 и 4 — рабочие порты; 3 и 5 — выхлопы. Традиционные буквы: P — 1; A — 4; B — 2; R — 5 (выхлоп порта A); S — 3 (выхлоп порта B). У отдельных изготовителей буквы привязаны иначе (2=A, 4=B) — ориентируйтесь на цифры. Цифровая маркировка чаще на новых, буквенная — на старых.
Какой расход воздуха у 5/2 распределителя?
Зависит от размера. Паспортная величина серии 4V — эффективное сечение S (мануал WAALPC 2025); Cv и расход даны по пересчёту из S (Cv = S / 17): 4V110 (S = 10,2 мм²) — Cv ≈ 0,6 (≈ 9 нл/с); 4V210 (17,0) — Cv ≈ 1,0 (≈ 15 нл/с); 4V310 (28,0) — Cv ≈ 1,65 (≈ 26 нл/с); 4V410 (48,0) — Cv ≈ 2,82 (≈ 44 нл/с). Оценка: Qn ≈ 1078 × Kv нл/мин при входе 6 бар и перепаде 1 бар, где Kv = Cv × 0,865.
Как подключить пневмоцилиндр через 5/2?
P (1) → магистраль воздуха (через БПВ). A (4) → поршневая полость (выдвижение штока). B (2) → штоковая полость (обратный ход). R и S → атмосфера или глушители выхлопа. При подаче тока на катушку — шток выдвигается. При снятии — возвращается.
Нужен ли глушитель на портах R и S?
Да. Без глушителя выхлоп даёт громкий «пшик» 80-90 дБ, а цеховая пыль попадает в клапан и ускоряет износ уплотнений. С глушителем PST или PSLB — заметное снижение шума. Стоимость — от 20 ₽ за штуку (PSLB) и от 55 ₽ (PST).
📐 См. также: Что такое нл/мин и как пересчитать расход воздуха →
Подробнее: И/П преобразователь 4-20 мА → 0,2-1 бар: схема подключения.
Подробнее: Расчёт Kv/Cv распределителя под скорость цилиндра — формула + калькулятор.
Как подобрать совместимый аналог распределителя 5/2 по списку?
Если на оборудовании стоит европейский распределитель серии CPE, VUVG, MFH, MEH или аналогичной — WAALPC 4V подбирается резьбовым аналогом по присоединению (резьба порта) и пропускной способности Kv; для распределителей на плите ISO 5599 резьбовой 4V потребует переделки монтажа, не прямая посадка. Серия WAALPC 4V покрывает диапазон от 4V110 (M5 / Rc1/8, Kv ≈ 0,5) до 4V410 (Rc1/2, Kv ≈ 2,4; Kv по пересчёту из эффективного сечения S).
Чтобы не ошибиться при подборе аналога — пришлите артикулы оригинала (PDF спецификации, Excel-список, фото шильдиков). Инженер вернёт таблицу по 3 категориям:
- ✅ Совместимый аналог — по присоединению, Kv, типу управления
- ✅ Аналог с оговорками — по Kv или портам, с пояснением отличий
- ❌ Не наш профиль — куда направить (Murr, IFM, профильные поставщики)
По каждой позиции: точный артикул WAALPC, цена в рублях, срок поставки указан в карточке, техническое обоснование совместимости по присоединению и Kv (4V — резьбовые, к плитам ISO 5599 не относятся). Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики, а не просто продажа аналога.
→ Прислать список на подбор · Каталог распределителей 5/2 WAALPC
Подробнее: Расчёт Kv/Cv пневмоконтура — как найти бутылочное горло.
Подробнее: Схема подключения педаль 4F210 → 5/2 → цилиндр DSBC — комплект.
Подробнее: Аналог пневмораспределителя — почему 1:1 не бывает.
Какие разделы каталога связаны с темой?
Читайте также: Моностабильный и бистабильный пневмораспределитель: отличия, выбор, схема; ISO 5599: sub-base пневмораспределители — размеры, серии, подбор; Распределитель 5/3 закрытый центр — принцип, типы, подбор; Механические распределители CM3 3/2: расшифровка кода и совместимый аналог AirTAC.
Главный инженер CORNETA.TECH ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 4V210-08 (AirTAC-формат): 280 исполнений, Ø 0–15 мм, цена от 550 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.
Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:
