Позиционер клапана (электропневматический): что это, как работает, как выбрать

Позиционер клапана (электропневматический): что это, как работает, как выбрать

Позиционер клапана — это устройство на приводе регулирующего клапана, которое ставит шток (или вал поворотного привода) точно в положение, заданное управляющим сигналом: электрическим 4-20 мА у электропневматического позиционера или пневматическим 3-15 psi (0,2-1 бар) у пневматического. Позиционер сравнивает заданное положение с фактическим и подаёт или сбрасывает воздух в приводе, пока они не совпадут. Применяется в системах регулирования технологических процессов: дозирование, регулировка расхода, управление поворотными заслонками, прецизионное позиционирование на стендах.

Товары из статьи

Поставка всех позиций — 3–5 недель.

Позиционеры — каталог пневматикиWAALPC IP8000-POSITIONERот 31 890 ₽IP8000-S
WAALPC ARWAALPC ARот 500 ₽AR2000-01

Подобрать по каталогу

Содержание статьи (9 разделов)
  1. Где купить электропневматический позиционер?
  2. 1. Что такое позиционер и зачем он нужен?
  3. 2. Какие три типа позиционеров бывают?
  4. 3. Как работает электропневматический позиционер?
  5. 4. Как выбирать позиционер?
  6. 5. Как выполнить монтаж и настройку?
  7. 6. Какие вопросы чаще всего задают про позиционер?
  8. 7. Как выглядит пример на артикулах WAALPC?
  9. Какие материалы пригодятся ещё?

Где купить электропневматический позиционер?

В каталоге CORNETA.TECH есть электропневматические позиционеры WAALPC: IP8000 — для линейных приводов и IP8100 — для поворотных, исполнения -S и -D. Страница серии — позиционер электропневматический IP8000 / IP8100, цена от 31 890 ₽. Исполнение и совместимость с вашим приводом подтверждаем по коду или паспорту привода — пришлите их через форму подбора на странице серии.

Типичный пример: линия ректификации, регулирующий клапан подачи флегмы. Пока клапаном управляет распределитель 5/2, у него только два положения — открыт или закрыт, и параметр процесса колеблется вокруг заданного. С электропневматическим позиционером и сигналом 4-20 мА от ПЛК клапан держит промежуточные положения — 47%, 63%, 81% — ровно столько, сколько требует программа, и регулирование становится плавным.

1. Что такое позиционер и зачем он нужен?

Обычный пневмоцилиндр или отсечной клапан под распределителем имеет всего 2 позиции: закрыт ↔ открыт. Управление через 5/2 распределитель — подал ток на катушку, клапан открыт, снял ток — закрыт. Третьей позиции «открыт наполовину» нет.

Электропневматический позиционер делает обычный пневмопривод аналоговым: вы посылаете сигнал «открой на 47%», и шток встаёт точно в эту позицию. Используется для:

  • Регулирующих заслонок и клапанов — дозирование жидкостей, газов, пара
  • Прецизионных пневматических осей — испытательные стенды, измерительная техника
  • Регулирующих поворотных приводов — задвижки, шаровые краны с долевым открытием
  • Систем АСУ ТП — где сигнал управления приходит от ПЛК или РСУ

2. Какие три типа позиционеров бывают?

Пневматический позиционер

Управляется давлением (обычно 0.2-1.0 бар, стандарт «3-15 psi»). Полностью механический, без электроники. Применяется на взрывоопасных объектах (ATEX/Ex), где нет электричества. Минусы: трудно интегрировать с современным ПЛК (нужны И/П-преобразователи). Большой и медленный.

Электропневматический позиционер

Управляется электрическим сигналом (4-20 мА или 0-10 В). Внутри — пневматический усилитель, который подаёт давление на цилиндр в нужном количестве. Самый распространённый тип сегодня. Прямая совместимость с ПЛК Mitsubishi/Siemens/ОВЕН.

Цифровой («умный») позиционер

Электропневматический + микропроцессор + интерфейс HART/Profibus/Foundation Fieldbus. Автокалибровка, самодиагностика, дистанционная настройка. Минус: заметно дороже обычного электропневматического. Берут только на критически важных процессах.

листайте таблицу вбок →

Тип Сигнал Цена Где применяют
Пневматический 3-15 psi (0.2-1 бар) — Ex-зоны и объекты без электропитания
Электропневматический 4-20 мА или 0-10 В от 31 890 ₽ Базовый выбор
Цифровой (HART) 4-20 мА + HART — Критич. процессы

3. Как работает электропневматический позиционер?

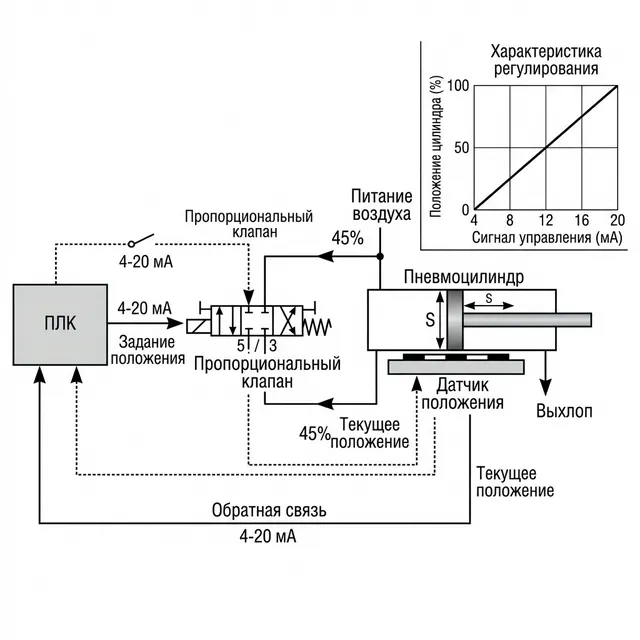

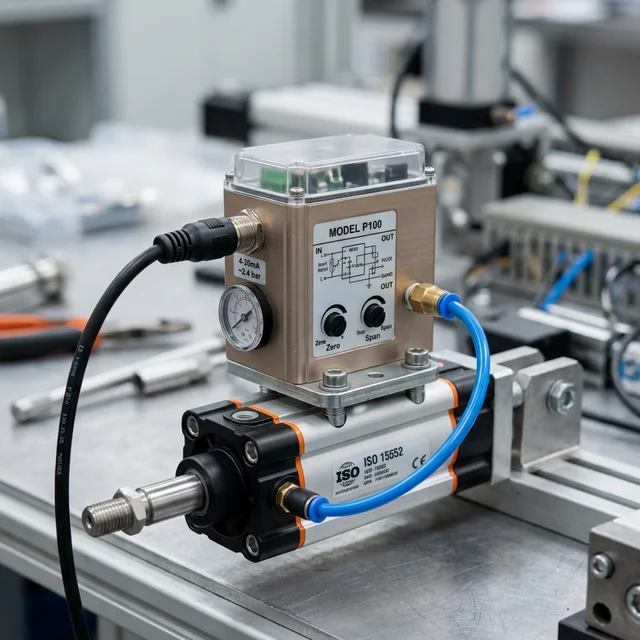

Это замкнутая система «измерил → сравнил → исправил»:

  1. Сигнал от ПЛК. Контроллер посылает 4-20 мА на позиционер. 4 мА = 0% открытия, 20 мА = 100%. Для значения «47%» сигнал будет 4 + 0,47 × 16 ≈ 11,5 мА.
  2. Позиционер измеряет текущее положение штока. Внутри встроен потенциометр или индуктивный датчик, который знает фактическую позицию (0-100%).
  3. Сравнение «надо» с «есть». Если ПЛК хочет 47%, а шток стоит на 30% — есть отклонение +17%.
  4. Корректировка давлением. Позиционер подаёт воздух на одну сторону цилиндра до тех пор, пока шток не дойдёт до нужной позиции. Когда дошёл — закрывает подачу.
  5. Поддержание. Если что-то внешнее «толкнёт» шток — позиционер видит и подаёт корректирующий импульс. Шток стоит ровно где нужно.
💡 Простая аналогия: позиционер для пневмоцилиндра — это как круиз-контроль для машины. Вы говорите «держи 100 км/ч», и контроллер сам подгазовывает или тормозит, чтобы реальная скорость точно соответствовала. С пневматикой то же — «держи 47%», и позиционер сам регулирует давление.

Как устроен позиционер внутри и зачем он регулирующему клапану?

Внутри электропневматического позиционера три узла. Преобразователь ток–давление (по принципу сопло-заслонка или на пьезоклапане) превращает сигнал 4–20 мА в небольшое управляющее давление — тот же принцип, что у отдельного И/П преобразователя. Пневмоусилитель (реле) увеличивает расход до величины, которой хватает на наполнение привода. Узел обратной связи — рычаг на штоке у линейного привода или вал с кулачком у поворотного, в цифровых моделях — бесконтактный датчик — сообщает фактическое положение. В пневматическом позиционере вместо преобразователя сигнал 0,2–1 бар действует на сильфон или мембрану, которую уравновешивает пружина обратной связи.

Зачем позиционер, если мембранный привод и так открывает клапан по давлению: сальник штока даёт трение и гистерезис, и без позиционера клапан не доходит до заданного положения на несколько процентов или «залипает»; перепад давления среды на затворе толкает шток; большой привод медленно наполняется через тонкую сигнальную линию — усилитель позиционера ускоряет ход. Позиционер также позволяет работать двум клапанам на одном сигнале (раздельный диапазон: 4–12 и 12–20 мА) и менять характеристику хода.

4. Как выбирать позиционер?

4 ключевых параметра

1️⃣ Тип привода

Линейный (шток ходит туда-обратно) или поворотный (вал вращается на 0-90°). Для каждого свой позиционер.

2️⃣ Ход / угол

Линейный: 0-200 мм типично. Поворотный: 0-90° (заслонки) или 0-180°/270° (краны).

3️⃣ Сигнал

4-20 мА — стандарт промышленности. 0-10 В реже. Уточните в паспорте ПЛК что он умеет выдавать.

4️⃣ Условия среды

Влажно, пыльно, агрессивная среда — нужен IP66 + нерж. корпус. Ex-зона — Ex-маркировка обязательно.

Сценарии типовых задач

Задача Рекомендация
Регулирующая заслонка вентиляции Поворотный электропн. с сигналом 4-20 мА, IP54
Регулирующий клапан подачи воды Линейный электропн., IP65, материал бронза/нерж.
Точная подача краски на ленте Цифровой HART с быстрым откликом
Шаровый кран во взрывоопасной зоне Поворотный пневматический Ex-исполнение

Какое исполнение WAALPC IP выбрать по типу привода

КодДвижение приводаДействие приводаГде ставят
IP8000-Sлинейное (шток)одностороннее, с пружинойрычаг на шток привода регулирующего клапана
IP8000-Dлинейное (шток)двустороннее, воздух в обе камерырычаг на шток привода регулирующего клапана
IP8100-Sповоротное (вал)одностороннее, с пружинойна вал привода затвора или крана
IP8100-Dповоротное (вал)двустороннее, воздух в обе камерына вал привода затвора или крана

Входной сигнал, давление питания, присоединения, взрывозащиту и габариты для этих кодов в листе завода не указаны — их подтверждаем по паспорту изделия до заказа. Страница серии: позиционер IP8000 / IP8100.

5. Как выполнить монтаж и настройку?

  1. Установка — позиционер монтируется на кронштейне непосредственно на приводе (на рамке клапана или на корпусе поворотного привода). Со штоком позиционер соединяют через линейный или поворотный узел обратной связи.
  2. Подключение пневматики — вход питания от магистрали (порт SUP) — у IP8000/IP8100 0,14–0,7 МПа (1,4–7 бар); выходы OUT1 и OUT2: у привода одностороннего действия используется один выход, у двустороннего — оба. Обязательно поставьте фильтр-влагоотделитель QSL (от 1 640 ₽) перед позиционером, а давление питания в пределах, допустимых для вашей модели (по паспорту позиционера), выставьте регулятором — регулятор AR, от 500 ₽.
  3. Подключение электрики — клеммник внутри корпуса. 2 провода для 4-20 мА (плюс, минус). Заземление обязательно.
  4. Калибровка минимума и максимума — выставите 4 мА от ПЛК → шток должен встать в нулевую позицию. Подкрутите винт минимума. Затем 20 мА → шток на 100%. Винт максимума.
  5. Проверка — пройдите сигналом 4 → 8 → 12 → 16 → 20 мА с паузой 5 секунд. Шток должен встать на 0% / 25% / 50% / 75% / 100% ± 2%.
⚠️ Частая ошибка: плохо закреплённый узел обратной связи. Если рычаг или поводок датчика положения проскальзывает или стоит с люфтом, позиционер «видит» не то положение штока: ПЛК задаёт 50%, а клапан стоит на 30%. Крепите узел обратной связи жёстко и проверяйте его после каждой калибровки.

6. Какие вопросы чаще всего задают про позиционер?

Можно ли использовать обычный пневмоцилиндр?

Можно, если рядом с цилиндром есть место под кронштейн позиционера, а на шток можно жёстко закрепить поводок узла обратной связи. Типовые позиционеры рассчитаны на приводы регулирующих клапанов и поворотные приводы с присоединением NAMUR; для стандартного цилиндра ISO 15552 кронштейн и поводок подбирают под ход штока.

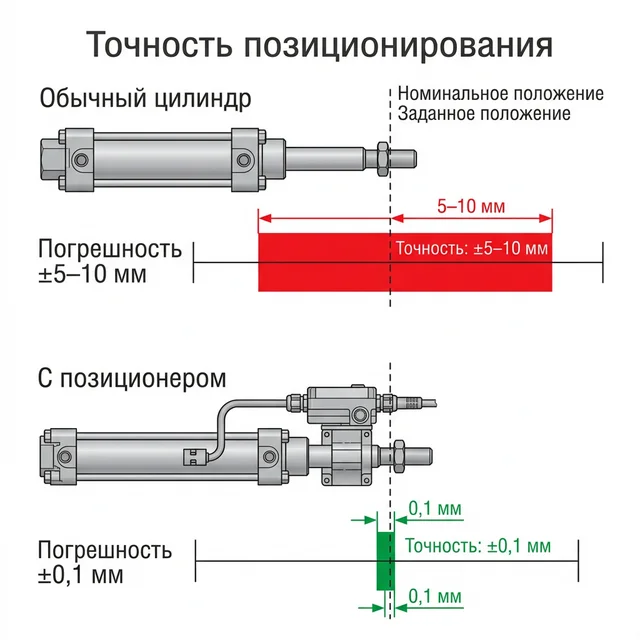

Какая точность позиционирования реальна?

±0.5-2% от полного хода. Для штока 200 мм это ±1-4 мм. Для критических задач (±0.1 мм и точнее) нужны сервоприводы, а не пневматика.

Сколько потребляет позиционер?

Электрика: позиционер питается самим сигналом 4–20 мА; у IP8000 входное сопротивление 235 Ом, при 20 мА это 0,02² × 235 ≈ 0,1 Вт. Воздух: позиционер с соплом-заслонкой расходует его постоянно — у IP8000 до 5 нл/мин при питании 0,14 МПа и около 11 нл/мин при 0,4 МПа. На 100 позиционеров при 0,4 МПа это ≈1 100 нл/мин (1,1 нм³/мин) — закладывайте в производительность компрессора.

Подходит для управления дозирующим насосом?

Нет. Позиционер управляет положением, а не расходом. Для регулировки расхода нужен регулирующий клапан + позиционер на его штоке.

7. Как выглядит пример на артикулах WAALPC?

Электропневматические позиционеры в номенклатуре WAALPC есть: IP8000 — для линейных приводов (регулирующие клапаны с прямым ходом штока) и IP8100 — для поворотных приводов, входной сигнал 4–20 мА. Это совместимый аналог SMC IP8000/IP8100; исполнение -S или -D подтверждаем по паспорту вашего привода.

  • IP8000-S (линейный привод) — 31 890 ₽
  • IP8000-D (линейный привод) — 31 890 ₽
  • IP8100-S (поворотный привод) — 31 890 ₽
  • IP8100-D (поворотный привод) — 31 890 ₽

Рядом с приводом клапана из нашей программы работает и серия YT — по листу завода это пневмозамок (клапан блокировки положения) для привода одностороннего (S) или двустороннего (D) действия, а не позиционер: при падении давления питания ниже уставки он перекрывает линию «позиционер → привод» и держит текущее положение клапана. Присоединение 1/4–1/2, уставка 0,14–0,7 МПа, входного сигнала 3–15 psi у него нет.

  • YT-400S (одностороннее действие) — 12 960 ₽
  • YT-405D (двустороннее действие) — 15 120 ₽
  • YT-420S (увеличенный расход воздуха) — 43 200 ₽

Пневматические позиционеры (сигнал 3–15 psi) и цифровые HART-позиционеры в программе WAALPC не представлены — их подбирают у профильных поставщиков под конкретный привод.

Что из программы WAALPC ставят рядом с приводом клапана

Электропневматический позиционер IP8000 / IP8100 (сигнал 4–20 мА), пневмозамок YT (одно- и двустороннего действия, держит положение привода при падении давления питания), регулятор давления AR и фильтр-влагоотделитель QSL для подготовки воздуха питания. По списку артикулов оригинала инженер возвращает таблицу совместимых WAALPC за 1 рабочий день.
