Расчёт Kv/Cv пневмораспределителя под скорость пневмоцилиндра: формула + калькулятор

На сборочном стенде поменяли пневмораспределитель 4V310 на «бюджетный» 4V210 — внешне одинаковые, оба 5/2 с резьбой G1/4, цена ниже на 800 рублей. Через смену оператор пишет наряд: цилиндр DSBC-50-200 стал ходить вдвое медленнее, рабочий цикл вырос с 0.7 до 1.4 секунды. Причина не в цилиндре и не в магистрали — у распределителей разная пропускная способность Kv: у 4V210 это 1.0 м³/час, у 4V310 — 1.5 м³/час, и в реальном тракте с дросселями и трубкой эта разница в полтора раза превращается в заметную потерю скорости. Параметр, который редко проверяют при замене и который определяет максимальную скорость цилиндра не меньше, чем диаметр поршня и давление. В статье — формула расчёта требуемого Kv через диаметр цилиндра, ход и целевое время отработки, таблица Kv по всей линейке распределителей WAALPC от 4V110 до 4V410, пример расчёта для типового цилиндра DSBC-50 и три типовые ошибки выбора, которые встречаются на каждой третьей наладке.

Краткий ответ: формула Kv → скорость цилиндра

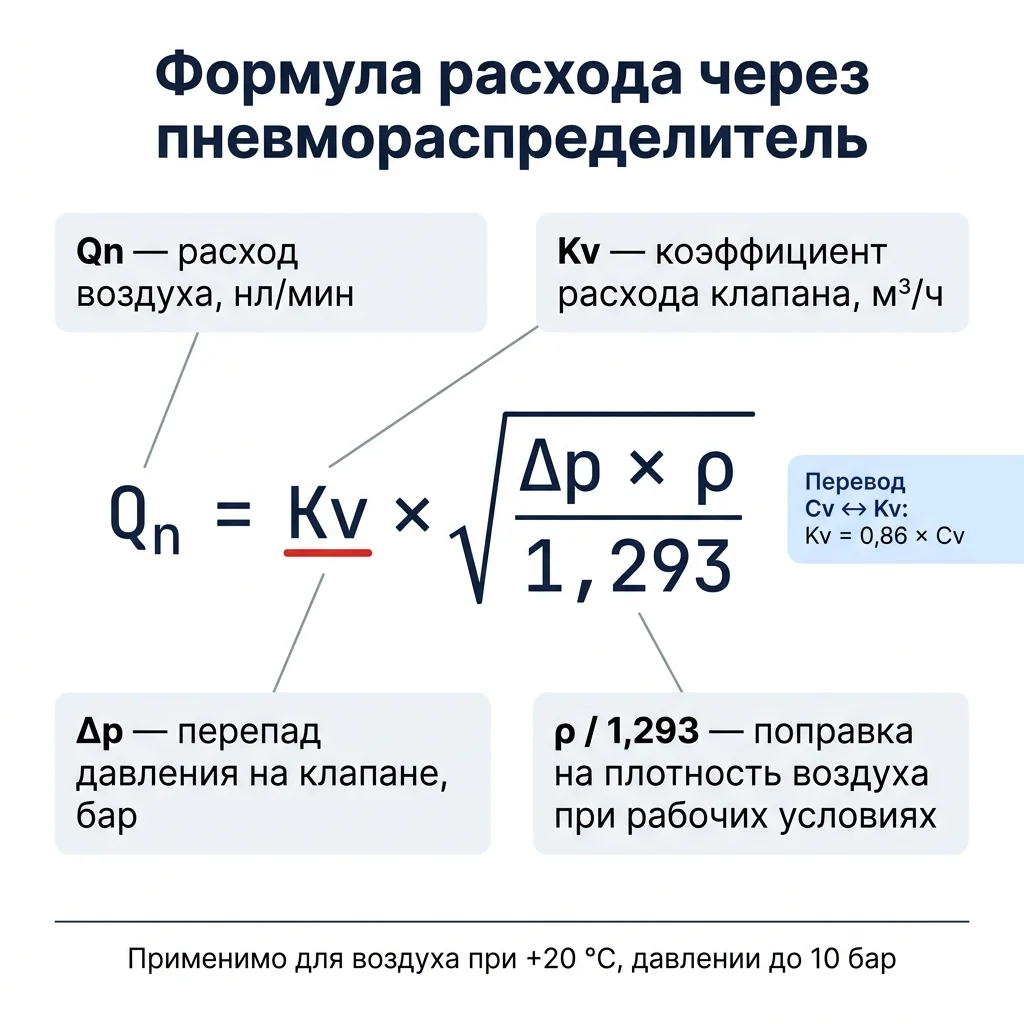

Расчёт пропускной способности распределителя под требуемую скорость цилиндра идёт в два шага. Сначала считается нормальный расход воздуха, который должен пройти через распределитель: Qn = A × v × 60000 × (p_абс / p_атм), где A — площадь поршня в м², v — требуемая скорость штока в м/с, p_абс — абсолютное рабочее давление (для 6 бар избыточных это 7.013 бар), p_атм = 1.013 бар. Результат — расход нормального воздуха в нл/мин. Затем из расхода получают требуемый Kv по связи расхода газа с пропускной способностью при стандартных условиях (вход 6 бар, перепад Δp = 1 бар): Kv = Qn / 1078. Чем выше Kv — тем больше воздуха пропускает распределитель за единицу времени, тем быстрее перемещается шток цилиндра.

Для практической оценки используется упрощённое правило: Kv ≈ A × v × 0.04 (Kv в м³/час по воде, площадь поршня A в см², скорость штока v в м/с при рабочем давлении 6 бар). Например, для цилиндра Ø50 (площадь 19.6 см²), который должен двигаться со скоростью 0.5 м/с, требуется Kv ≥ 19.6 × 0.5 × 0.04 ≈ 0.39 м³/час по самому распределителю. Это означает, что распределителю хватает Kv около 0.4 — серия 4V210 (Kv 1.0) перекрывает требование с запасом, отдельный «большой» 4V410 для одного такого цилиндра не нужен. Если же выбрать распределитель, у которого Kv меньше требуемого, скорость упадёт пропорционально: при доступном Kv 0.2 вместо 0.4 фактическая скорость составит 0.5 × (0.2/0.4) ≈ 0.25 м/с, то есть вдвое медленнее расчётной. Важная оговорка: это требование к самому распределителю; реальную скорость дополнительно режут трубка, фитинги и дроссели — поэтому на тракт закладывают запас в 2–3 раза (см. раздел про узкое место). Подробнее про серии распределителей — в статье типы пневмораспределителей и их выбор.

Что такое Kv и Cv: единицы и разница

Kv (метрическая система, Европа) — пропускная способность клапана в кубических метрах в час воды при перепаде давления 1 бар. Cv (имперская система, США) — пропускная способность в галлонах в минуту воды при перепаде 1 psi. Переводной коэффициент: Cv = Kv × 1.156 (или Kv = Cv × 0.865). Для пневматических систем оба параметра пересчитываются из «жидкостной» характеристики в воздушную через коэффициент поправки на сжимаемость и плотность газа.

В каталогах российских поставщиков чаще встречается Kv (м³/час по воде), но иногда указывается Qn в нормальных литрах в минуту воздуха при стандартных условиях (вход 6 бар, перепад Δp = 1 бар, T = +20 °C). Связь между Kv по воде и Qn по воздуху: Qn (нл/мин) ≈ Kv × 1078 при стандартных условиях. То есть распределитель с Kv 1.0 м³/час пропускает примерно 1078 нормальных литров воздуха в минуту при входном давлении 6 бар и перепаде 1 бар. Эта формула приближённая (точная зависит от соотношения давлений на входе и выходе через коэффициент критического истечения), но для оценочных расчётов выбора распределителя её достаточно.

Третий встречающийся параметр — диаметр условного прохода DN (мм). Он связан с Kv эмпирически: для распределителей 5/2 типового исполнения Kv ≈ (DN)² × 0.015. Распределитель DN8 (4V210) → Kv ≈ 1.0; DN10 (4V310) → Kv ≈ 1.5; DN15 (4V410) → Kv ≈ 2.2. Это очень грубая оценка, точные значения берутся из паспорта производителя.

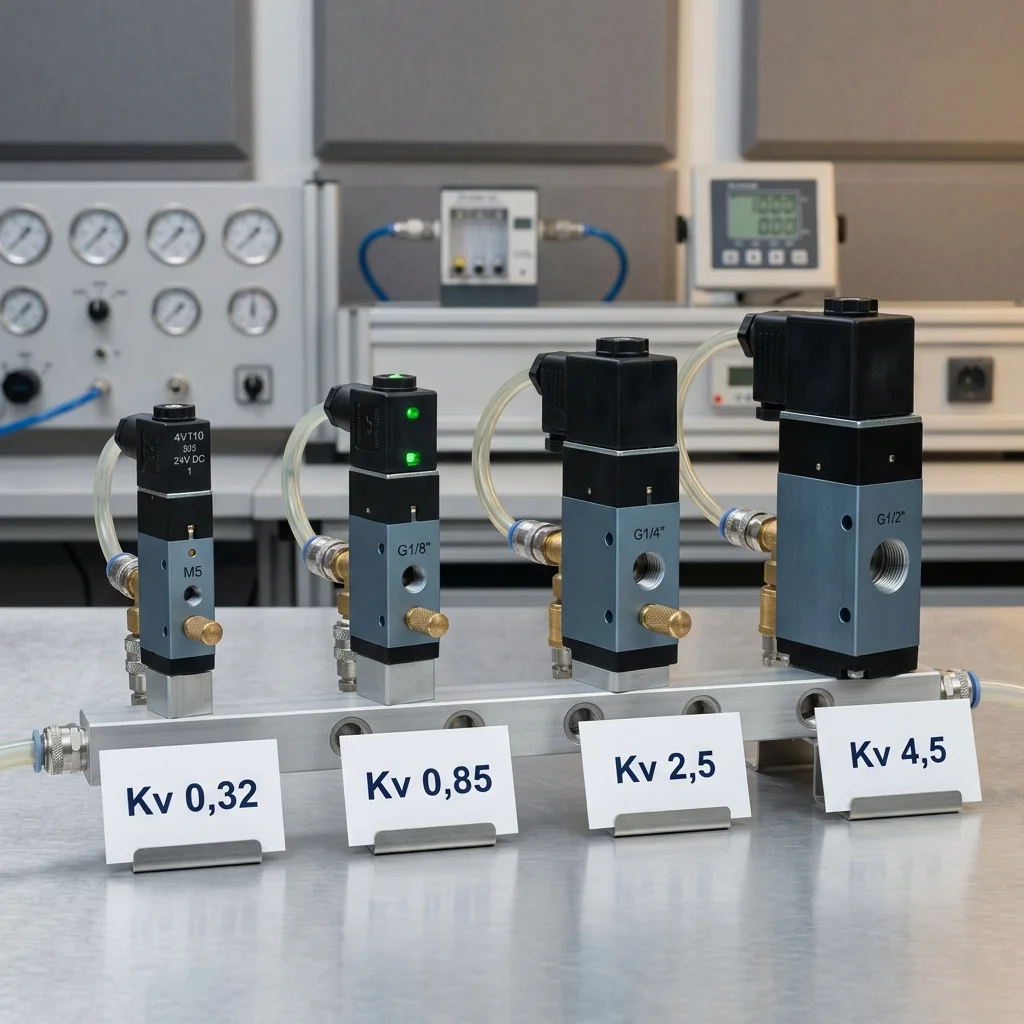

Таблица Kv по сериям WAALPC

Серия	Резьба	DN, мм	Kv, м³/ч	Cv	Qn, нл/мин
4V110-M5	M5	3,5	0,35	0,40	380
4V110-06	G1/8	5	0,55	0,64	590
4V210-08	G1/4	8	1,0	1,16	1078
4V310-10	G3/8	10	1,5	1,73	1617
4V410-15	G1/2	15	2,2	2,54	2372

Сведённые паспортные данные пропускной способности для основных серий распределителей WAALPC. Указаны Kv по воде, Qn по воздуху при стандартных условиях (вход 6 бар, Δp = 1 бар), диаметр условного прохода и типовая резьба присоединения. Все значения соответствуют исполнению 5/2 моностабильному с электрическим управлением 24 В DC; для бистабильных и других схем Kv может отличаться на 5-10%.

Серия	Резьба	DN, мм	Kv, м³/ч	Cv	Qn, нл/мин
4V110-M5	M5	3.5	0.35	0.40	380
4V110-06	G1/8	5	0.55	0.64	590
4V210-08	G1/4	8	1.0	1.16	1078
4V310-10	G3/8	10	1.5	1.73	1617
4V410-15	G1/2	15	2.2	2.54	2372
3V210-08	G1/4 (3/2)	8	1.0	1.16	1078
5V410-15	G1/2 (5/3)	15	2.0	2.31	2156

Закономерность: с увеличением размера на одну ступень (4V110 → 4V210 → 4V310 → 4V410) Kv увеличивается примерно в полтора-два раза. Это объясняется тем, что площадь проходного сечения растёт квадратично с DN, но добавляется ещё нелинейное снижение коэффициента местных сопротивлений при большем диаметре. Поэтому экономия в один типоразмер «вниз» оборачивается снижением пропускной способности на 30-50%, а в реальном тракте с дросселями и трубкой — заметным замедлением цикла.

Соответствие Kv: Festo VUVS / CPE / MFH и SMC SY → WAALPC

В обслуживании парков часто встречается обратная задача: распределитель импортного производства уже стоит, паспортный Kv известен, нужно подобрать совместимый по пропускной способности артикул из доступных серий. Сведённая ниже таблица сопоставляет распределители Festo (VUVS, CPE, MFH) и SMC (SY, VFR) с типоразмерами WAALPC 4V/3V по фактическому Kv и присоединению по ISO 5599-1.

Импортная серия	Резьба / DN	Kv, м³/ч	Совместимый WAALPC	Δ Kv
Festo VUVS-L20-M52-AD-G18	G1/8, DN5	0.50	4V110-06 (Kv 0.55)	+10%
Festo VUVS-L25-M52-AD-G14	G1/4, DN8	0.95	4V210-08 (Kv 1.0)	+5%
Festo VUVS-L30-M52-AD-G38	G3/8, DN10	1.5	4V310-10 (Kv 1.5)	0%
Festo CPE14-M1BH-5L-1/8	G1/8, DN5	0.45	4V110-06 (Kv 0.55)	+22%
Festo CPE18-M1H-5L-1/4	G1/4, DN8	0.90	4V210-08 (Kv 1.0)	+11%
Festo CPE24-M1H-5L-3/8	G3/8, DN10	1.5	4V310-10 (Kv 1.5)	0%
Festo MFH-5-1/4-B	G1/4, DN8	1.0	4V210-08 (Kv 1.0)	0%
Festo MFH-5-1/2-B	G1/2, DN12	2.3	4V410-15 (Kv 2.2)	−4%
Festo MFH-3-1/4	G1/4 (3/2)	0.95	3V210-08 (Kv 1.0)	+5%
SMC SY5120-5LZD	G1/4, DN8	0.90	4V210-08 (Kv 1.0)	+11%
SMC SY7120-5LZD	G3/8, DN10	1.5	4V310-10 (Kv 1.5)	0%
SMC VFR3110-5DZ	G1/2, DN14	2.2	4V410-15 (Kv 2.2)	0%

Все совместимые артикулы WAALPC сохраняют межцентровое расстояние крепёжных отверстий и схему 5/2 (или 3/2 для 3V), что позволяет менять распределитель без переделки пневмосхемы и пневмоостровов по ISO 5599-1.

Низкий Kv как диагностический сигнал. Если в работающей системе паспортный Kv стоящего распределителя ниже расчётного (например, под DSBC-50 с временем хода 1 с по самому распределителю достаточно Kv ≈ 0.15, но если в схеме стоит распределитель с Kv 0.08 — он уже становится узким местом) — это не повод сразу искать аналог. Сначала проверьте, не был ли распределитель изначально подобран под другую модель цилиндра или меньшее быстродействие. Замена импортного распределителя на совместимый WAALPC оправдана, когда: паспортный Kv совпадает с расчётным в пределах ±15%, исходный артикул снят с поставки или срок ожидания > 8 недель, либо стоимость восстановления > 30% от стоимости нового узла. Подбор по Kv с проверкой совместимости плит и катушек 24 В DC выполняется за 1 рабочий день — страница услуги.

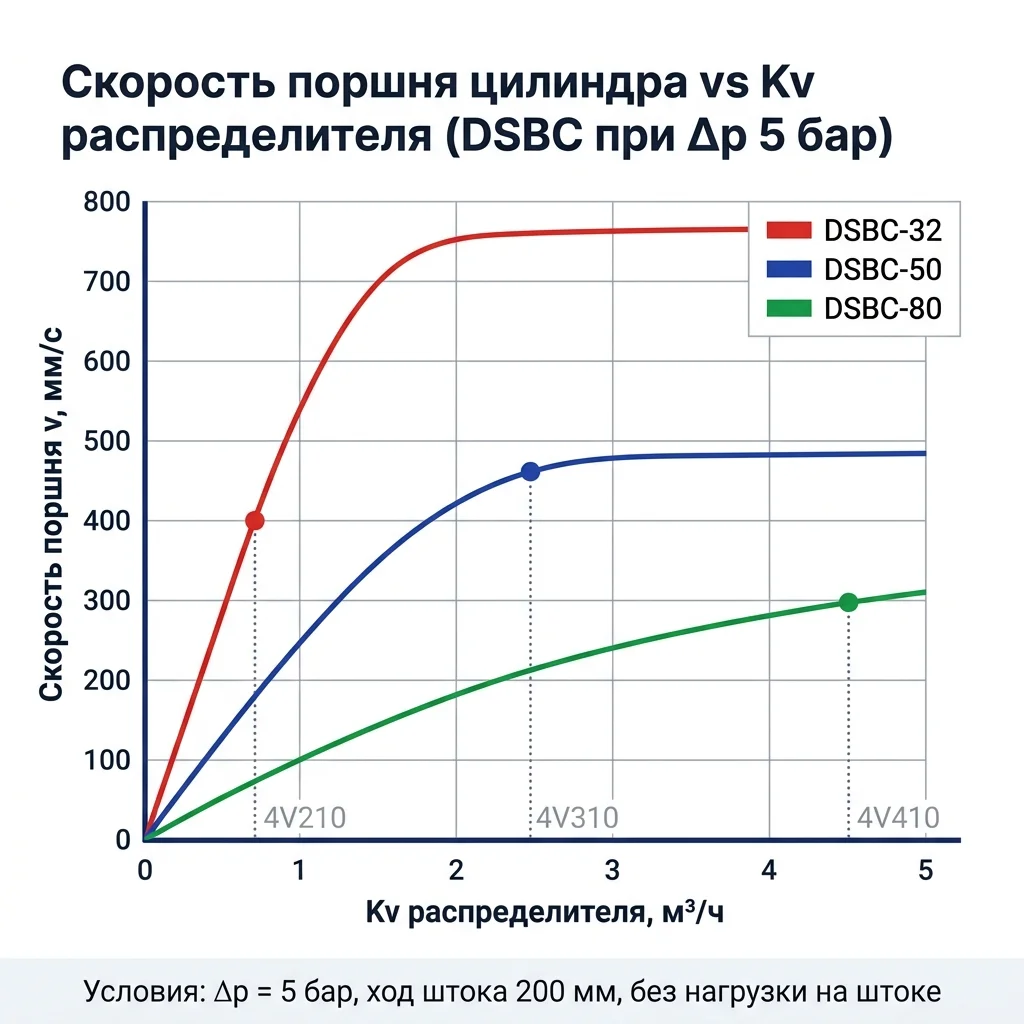

Пример расчёта для DSBC-50 ход 200 мм

Цилиндр Ø, мм	0,1 м/с	0,3 м/с	0,5 м/с	1,0 м/с
Ø32 (A = 8,0 см²)	4V110	4V110	4V210	4V210
Ø50 (A = 19,6 см²)	4V110	4V210	4V210	4V310
Ø80 (A = 50,3 см²)	4V210	4V310	4V410	4V410

Задача с реального стенда: пневмоцилиндр DSBC-50-200, нагрузка 30 кг, давление 6 бар, требуется время хода вперёд 1.0 секунда (скорость 0.2 м/с). Какой распределитель нужен?

Шаг 1. Площадь поршня. Для диаметра 50 мм: A = π × D² / 4 = 3.14 × 50² / 4 = 1963 мм² = 19.63 см² = 0.001963 м².

Шаг 2. Объём камеры за один ход. V = A × S = 0.001963 м² × 0.2 м = 0.000393 м³ = 0.393 литра.

Шаг 3. Объёмный расход воздуха при цикле. Скорость штока 0.2 м/с — это рабочий объёмный расход Q = A × v = 0.001963 × 0.2 = 0.000393 м³/с = 23.6 л/мин рабочего объёма. С учётом давления 6 бар (абсолютное 7.013) пересчёт в нормальный расход: Qn = Q × p_абс / p_атм = 23.6 × 7.013 / 1.013 = 163 нл/мин.

Шаг 4. Требуемый Kv. Из связи Qn = Kv × 1078 (при входе 6 бар и Δp = 1 бар) получаем Kv = Qn / 1078 = 163 / 1078 ≈ 0.15 м³/час. То есть самому распределителю, чтобы прокачать DSBC-50 со скоростью 0.2 м/с, достаточно Kv всего около 0.15 — это перекрывается даже младшей серией 4V110 (Kv 0.55), не говоря о 4V210.

Получается, что для DSBC-50 со скоростью 0.2 м/с требуемый Kv по распределителю — порядка 0.15, и его с многократным запасом покрывает компактный 4V210 (Kv 1.0). Запас по распределителю здесь намеренно большой: реальную скорость дополнительно режут трубка, фитинги и особенно дроссели, поэтому на весь тракт закладывают кратность 2–3. Для DSBC-50 на средних скоростях практический выбор — 4V210; шаг к 4V310/4V410 нужен только при крупных цилиндрах Ø63–100 или высоких скоростях.

Шаг 5. Проверка через упрощённое правило. Kv ≈ A_цилиндра × v × 0.04 = 19.63 × 0.2 × 0.04 ≈ 0.16 — совпадает с пошаговым расчётом. Если хотим скорость 0.5 м/с, требуемый Kv по распределителю = 19.63 × 0.5 × 0.04 ≈ 0.39 — этого по-прежнему хватает у 4V210 (Kv 1.0). Для скорости 1.0 м/с: Kv ≈ 19.63 × 1.0 × 0.04 ≈ 0.79 — здесь уже разумно взять 4V310 (Kv 1.5) с запасом на тракт. Уточнить расчёт можно через калькулятор подбора Kv/Cv клапана и калькулятор скорости пневмоцилиндра.

Калькулятор Kv: диаметр × ход × время

Для быстрого подбора распределителя без расчётов вручную используйте онлайн-калькулятор. Вводится диаметр цилиндра в мм, ход в мм, требуемое время полного хода в секундах. Калькулятор выдаёт требуемый Kv с запасом на тракт и рекомендует подходящую серию распределителя WAALPC. Для типовых задач разводки в промышленной автоматизации получается следующая шпаргалка (запас на трубку, фитинги и дроссели уже учтён).

Цилиндр	Скорость 0.1 м/с	Скорость 0.3 м/с	Скорость 0.5 м/с	Скорость 1.0 м/с
Ø20	4V110	4V110	4V110	4V210
Ø32	4V110	4V110	4V210	4V210
Ø50	4V110	4V210	4V210	4V310
Ø63	4V210	4V210	4V310	4V410
Ø80	4V210	4V310	4V410	Спец. серия
Ø100	4V310	4V310	4V410	Спец. серия

Таблица составлена для типового рабочего давления 6 бар и нагрузки до 60-70% от максимального усилия цилиндра. При большей нагрузке нужен запас по Kv 30-50% — то есть на одну ступень выше указанного в таблице. Для расчёта скорости при фактической нагрузке используйте отдельный калькулятор Kv пневмоконтура — бутылочное горло, который учитывает не только распределитель, но и местные сопротивления в трубопроводе.

Узкое место: трубка, фитинги и дроссели

Распределитель — не единственный элемент, ограничивающий скорость цилиндра. Между распределителем и цилиндром стоят пневмолиния (трубка определённого диаметра), фитинги push-in или резьбовые, дроссели с обратным клапаном для регулировки скорости. Каждый из этих элементов имеет свой Kv. Суммарный Kv цепочки рассчитывается как корень из суммы обратных квадратов:

1 / Kv_общий² = 1 / Kv_распр² + 1 / Kv_трубки² + 1 / Kv_фитингов² + 1 / Kv_дросселя²

Эта формула показывает, что узким местом становится элемент с самым низким Kv. Например, если распределитель 4V410 (Kv 2.2), трубка PU 8×6 на 5 м (Kv эквивалентный ≈ 6), два фитинга push-in PC 8 (Kv каждого ≈ 8), но между ними стоит дроссель SL08-02 в перекрытом положении (Kv 0.3) — общий Kv цепочки ≈ 0.3. То есть весь расчёт «выбрал правильный распределитель» обнуляется одним прижатым дросселем. Именно поэтому на распределитель закладывают запас в 2–3 раза против чисто расчётного значения: запас идёт не «впрок», а на компенсацию потерь в тракте.

Поэтому при диагностике медленного цилиндра — сначала проверяйте дроссели и трубки, потом распределитель. Подробнее про диагностику медленной системы — в статье пневмосистема работает медленно: диагностика.

Типичные ошибки выбора Kv

• Путать Kv по воде с Qn по воздуху. В некоторых каталогах указывается Kv для жидкости (м³/ч по воде), в других — Qn для воздуха (нл/мин). Связь Qn ≈ Kv × 1078 при стандартных условиях. Если перепутать единицы — ошибка более чем в тысячу раз. Всегда смотрите на размерность параметра в паспорте.
• Сравнивать распределители только по резьбе. 4V210 и 3V210 оба имеют резьбу G1/4, но первый 5/2 со встроенными мостами, второй 3/2 с прямым проходом — у них разные Kv для одинаковой задачи. Сравнивайте по Kv, не по присоединительному размеру.
• Брать «с запасом» в десятки раз. Распределитель 4V410 на цилиндр Ø25 — это пушка по воробьям. Цилиндр не сможет использовать весь Kv (его ограничит фитинг и сам поршень), но переплата составит 2-3 раза. Запас по Kv 2-3 раза против чисто расчётного значения — оптимально, он компенсирует потери в трубке и дросселях; больше — уже лишнее.
• Не учитывать местные сопротивления. Если между распределителем и цилиндром стоит 8-метровая трубка PU 6×4 и два push-in 6 мм — фактический Kv цепочки в 2-3 раза ниже, чем у распределителя. Считайте всю цепочку.
• Игнорировать дроссели. Дроссель с обратным клапаном в выхлопной линии цилиндра имеет переменный Kv от 0.05 (полностью закрыт) до 1.5 (открыт). При диагностике скорости первым делом проверяйте положение дросселей, а не сразу меняйте распределитель.
• Не сверять с фактическим давлением. Все паспортные Kv даны при Δp = 1 бар. Если в вашей системе фактический перепад 0.3 бар (длинная магистраль с потерями) — фактическая пропускная способность распределителя падает в √(1/0.3) ≈ 1.83 раза. Считайте под реальный Δp.
• Заказывать без учёта типа уплотнения распределителя. NBR (стандарт) даёт Kv по паспорту. FKM (для горячего воздуха или агрессивных сред) — Kv на 10-15% ниже за счёт более жёстких уплотнений. PTFE — самый низкий Kv, минус 15-20%, но рабочая температура до +150 °C.

Связанные материалы

• Типы пневмораспределителей и их выбор
• Расчёт Kv пневмоконтура — где бутылочное горло
• Пневмораспределитель 5/2 — схема подключения
• Пневмосистема работает медленно: 7-шаговая диагностика
• Калькулятор подбора Kv/Cv клапана
• Калькулятор скорости пневмоцилиндра
• Расчёт усилия пневмоцилиндра

Подобрать товар в каталоге

Артикул	Kv, м³/ч	Цена, ₽	Применение
4V110-06	0.55	900	Цилиндры Ø16-25, малый ход, низкая скорость
4V210-08	1.0	930	Цилиндры Ø32-50, средние скорости 0.2-0.5 м/с
4V310-10	1.5	1 060	Цилиндры Ø63-80, скорость 0.5 м/с и выше
4V410-15	2.2	1 710	Цилиндры Ø80-100, высокие скорости
3V210-08	1.0	800	3/2 для односторонних цилиндров и вакуумных задач

Часто задаваемые вопросы

В чём разница между Kv и Cv?

Kv — пропускная способность в м³/час воды при перепаде 1 бар (метрическая система, Европа). Cv — в галлонах в минуту воды при перепаде 1 psi (имперская система, США). Переводной коэффициент Cv = Kv × 1.156. В каталогах WAALPC и большинства российских поставщиков используется Kv; в каталогах американских и японских производителей — Cv. Оба параметра описывают одну и ту же физическую величину в разных единицах.

Можно ли использовать Kv по воде для расчёта воздуха?

Напрямую — нет. Нужен пересчёт через коэффициент поправки на сжимаемость газа: Qn (нл/мин воздуха) ≈ Kv (по воде) × 1078 при входе 6 бар и перепаде 1 бар. Для оценочных расчётов выбора распределителя эта формула достаточна. Для точных расчётов потоков воздуха при околокритическом истечении (когда давление падает более чем вдвое) применяются более сложные формулы из стандарта ISO 6358 — для типовой пневматики 6 бар они не нужны.

Что важнее — Kv распределителя или диаметр трубки?

Оба важны. Если распределитель имеет большой Kv (4V410, 2.2 м³/час), но к нему подведена тонкая трубка PU 6×4 — узким местом станет трубка, и реальная скорость цилиндра упадёт в 2-3 раза. И наоборот: большая трубка PU 12×10 не поможет, если на ней стоит 4V110 (Kv 0.55). Считайте Kv всей цепочки от магистрали до цилиндра по формуле обратных квадратов.

Как проверить фактический Kv распределителя на месте?

Метод 1: подключить расходомер сжатого воздуха (Bronkhorst, IFM или российский аналог) в линию после распределителя и замерить расход при известном перепаде давления (по двум манометрам до и после распределителя). Метод 2: косвенно через измерение времени отработки цилиндра — если паспортное время 0.7 секунды, а фактическое 1.2 — реальный Kv в (1.2/0.7) ≈ 1.7 раза ниже паспортного, что говорит либо о загрязнении распределителя, либо о потере давления на длинной магистрали.

Нужно ли учитывать температуру при расчёте Kv?

Для типовой пневматики при +5…+40 °C поправка незначительная (1-3% от базового Kv) и в практических расчётах не учитывается. Для систем с горячим воздухом (+80…+120 °C) или морозом (-30…-10 °C) поправка через √(T_базовая / T_фактическая) в Кельвинах: при +100 °C плотность воздуха падает на 21%, фактическая пропускная способность распределителя растёт на 11%; при -20 °C наоборот, плотность выше, Kv условно ниже на 7%.

Почему два распределителя с одинаковой резьбой имеют разный Kv?

Резьба соединения (G1/4, G3/8, G1/2) не определяет пропускную способность — это только размер фитинга. Внутреннее проходное сечение и геометрия золотника могут сильно отличаться у разных производителей и серий. Например, 4V210 и 3V210 оба имеют G1/4, но различаются схемой (5/2 против 3/2) и числом портов, что влияет на гидравлическое сопротивление. Всегда сверяйтесь с паспортным Kv, а не с резьбой.
