Распределитель 2/2 vs соленоидный клапан 2W — в чём разница, что выбрать

Распределитель 2/2 vs соленоидный клапан 2W — в чём разница, что выбрать

Распределитель 2/2 — самый простой пневмораспределитель: 2 порта (вход, выход) и 2 позиции (открыт/закрыт). Фактически это пневматический «выключатель» для одной линии. Обозначение 2/2 описывает схему, а 2W — серию электромагнитных клапанов с такой схемой. Это не два противоположных типа изделий.

Подобрать и купить электромагнитные клапаны в каталоге →

Товары из статьи

WAALPC 2WWAALPC 2Wот 1 220 ₽В наличии · 2W025-08-AC220V
WAALPC 2SWAALPC 2SРезьба: G1/8, G1/4, G3/8, G1/2, G3/4, G1, G1¼, G1½, G2
Катушка: AC220V / AC110V / AC24V / DC24V / DC12V
Давление: воздух и газ 0–0,7 МПа; вода и масло 0–0,5 МПа
от 2 750 ₽Поставка 3–5 недель · 2S025-06
WAALPC 2VWAALPC 2VРезьба: G1/8, G1/4от 690 ₽Поставка 3–5 недель · 2V025-06-AC220V
WAALPC 2LWAALPC 2LКлапан электромагнитный латунный 2/2 (пилотный)
Давление: 0,1–1,5 МПа
от 8 520 ₽Поставка 3–5 недель · 2L170-10
WAALPC PU220-SOLENOIDWAALPC PU220-SOLENOIDот 3 730 ₽Поставка 3–5 недель · PU220-01AR

Условный пример: испытательный стенд. На стенде стоит пневмоцилиндр, рядом — отдельная линия подачи сжатого воздуха для обдува деталей после прохождения детали. Заказчик хочет «отключать обдув между деталями». Для такой линии нужны вход и выход. У распределителя 5/2 пять портов: питание, два рабочих и два выпускных; для потока нужны как минимум два подключённых порта. Для обдува можно рассмотреть нормально закрытый клапан 2/2 прямого действия 2V025, проверив его расход, давление и напряжение катушки. Окончательный типоразмер выбирают по требуемому потоку.

1. Что такое 2/2 — простейший распределитель?

2/2 имеет всего 2 порта (1 — вход, 2 — выход) и 2 позиции (открыт / закрыт). По сути это клапан отсечения линии; способ управления выбирают отдельно:

Перед резким пуском распределителя систему часто защищают клапаном плавного пуска — см. клапан плавного пуска.

  • Позиция «закрыто»: 1 и 2 не соединены. Воздух не идёт.
  • Позиция «открыто»: 1 → 2 соединены. Воздух идёт.

У 2/2 нет отдельного порта выпуска в атмосферу. Он открывает и перекрывает путь между входом и выходом; для сброса давления нужен предусмотренный схемой путь.

Пример: нормально закрытый клапан прямого действия

Схема 2/2 сама по себе не задаёт конструкцию. Для нормально закрытого электромагнитного клапана прямого действия, например 2V025, работа выглядит так:

  • Катушка, плунжер, седло, пружина
  • Подача тока — плунжер тянется магнитом, открывает седло, воздух идёт
  • Снятие тока — пружина возвращает плунжер на седло, поток перекрыт

У 3/2 и 5/2 тоже по два положения, а не три. Отличается число портов: у 3/2 есть отдельный выпуск, у 5/2 — два рабочих и два выпускных порта. Само обозначение схемы не требует золотниковой конструкции.

2. Чем 2/2 распределитель отличается от соленоидного клапана 2W?

В каталогах эти термины часто путают. Сравнивать нужно общую схему и конкретную серию. У клапанов одной схемы могут различаться конструкция, размеры, материалы и допустимые среды:

Параметр Схема 2/2 Серия 2W
Применение Отсечение одной линии; наличие выпуска и схема управления приводом проверяются отдельно Отсечение потока в линии; серия 2W также имеет схему 2/2

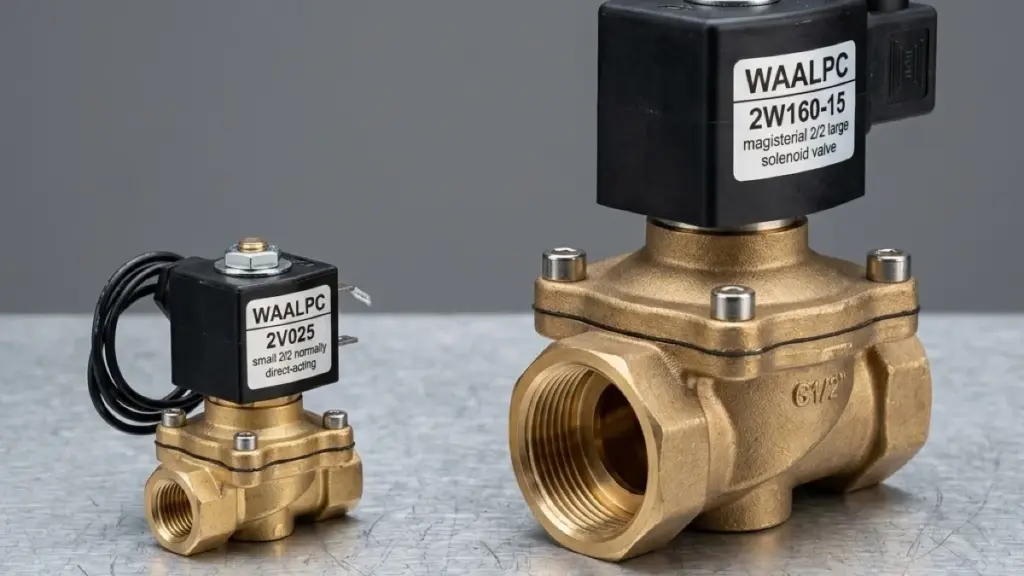

Корпус Схема не задаёт материал; у 2V025 — латунь Материал конкретного корпуса и его стойкость проверяют по паспорту исполнения
Проход отверстия Схема не ограничивает проход диапазоном 2–8 мм В листе WAALPC 2W проходы 2,5–50 мм; проход и размер резьбы — разные параметры
Среда Определяется исполнением, а не обозначением 2/2 В листе WAALPC перечислены вода, воздух, масло и газ; состав среды и температуру согласуют по паспорту
Рабочее давление Единого диапазона 2–10 бар нет; нужен паспорт выбранного клапана Зависит от типоразмера и среды; пределы берут из паспорта выбранного исполнения
Цена от 700 ₽ от 1 350 ₽

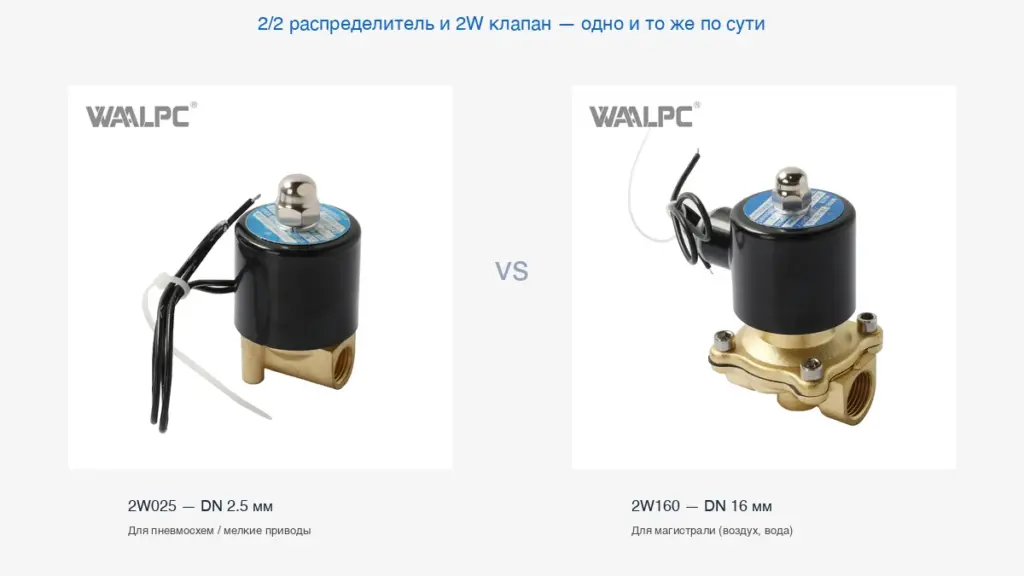

Типичная маркировка Обозначение схемы: 2/2; примеры серий — 2V025, 2W, 2L Примеры типоразмеров: 2W025, 2W160, 2W250

Как выбирать: сначала определите схему и рабочую среду, затем проход, присоединение и давление конкретного исполнения. Для другого ряда присоединений можно рассмотреть клапаны 2/2 серии 2L: собственный лист содержит G3/8–G2. Одинаковый порт не доказывает одинаковый расход или совместимость клапанов.

Как работает 2/2: нормально закрытый и нормально открытый, прямого и пилотного действия?

У распределителя 2/2 два порта и два положения. При соблюдении паспортных условий нормально закрытый (NC) клапан перекрывает поток без сигнала на катушке и открывается при подаче питания; нормально открытый (NO) работает наоборот. По принципу управления клапан бывает прямого действия — катушка сама поднимает затвор — и пилотного (непрямого действия): катушка открывает малый канал, а затвор поднимает перепад давления среды. У клапана с внутренним пилотом может требоваться минимальный перепад Δp = pвх − pвых; его берут из паспорта, а не назначают всем клапанам равным 0,5 бар. Есть конструкции с принудительным подъёмом, работающие без перепада. Подробнее о проверке порога — в статье минимальное давление открытия клапана 2W.

3. Когда применяется 2/2?

Берите 2/2 для:

  • Включения/выключения отдельной воздушной линии в пневмосхеме (продувка, обдув)
  • Включения подачи воздуха к форсункам и распылителям; это потребители потока, а не пример управления цилиндром
  • Подачи сжатого воздуха к датчикам/измерительным приборам
  • Простых задач отсечения, где не нужен выпуск воздуха в атмосферу

Рассмотрите серию 2W, если:

  • Нужно отсекать воду, воздух, масло или газ, указанные в листе выбранного исполнения; пар этим перечнем не подтверждён
  • Нужен большой проход: у клапанов 2/2 он также бывает больше 10 мм
  • Материалы всех смачиваемых деталей подходят к конкретной среде; название 2W не подтверждает стойкость к агрессивным веществам
  • Нужен DN 25-50 мм — это территория 2W (серии 2W250-2W500)

НЕ берите 2/2 если:

  • Управляете пневмоцилиндром одностороннего действия одним клапаном без отдельного выпуска — обычно выбирают распределитель 3/2 серии 3V, чтобы выпускать воздух при возврате
  • Управляете двусторонним цилиндром одним распределителем — обычно выбирают 5/2 серии 4V для подачи и выпуска воздуха из двух полостей
  • Воздух надо стравить из системы при выключении — у 2/2 такой функции нет

4. Какие есть модели 2/2 и 2W?

В каталоге есть разные серии клапанов со схемой 2/2. Цены ниже подставляются из каталога для указанных артикулов; наличие уточняйте по конкретной позиции:

Цены ниже — за штуку: продавец — ИП на УСН, без НДС; счёт и УПД для юридических лиц.

📦 Категория 2/2 распред.
📦 Каталог 2W клапанов

5. Какие три ошибки бывают при выборе 2/2 / 2W?

❌ Ошибка №1: Купили 2/2 для управления цилиндром

Один 2/2 только открывает/закрывает линию и не даёт отдельного выпуска. Если им питать полость цилиндра без другого пути сброса, после закрытия воздух может остаться запертым. Положение и движение штока зависят от всей схемы и нагрузки: обещать, что он обязательно выдвинется и остановится, нельзя. Решение: для обычного управления одним клапаном односторонним цилиндром выбирают 3/2, двусторонним — 5/2. Закрытие 2/2 и отключение катушки сами по себе не гарантируют сброс давления или безопасную остановку механизма.

❌ Ошибка №2: Выбрали клапан по корпусу без проверки среды

Схема 2/2 не определяет материал или рабочую среду. У 2V025 корпус латунный; допустимую рабочую среду проверяют по паспорту выбранного исполнения. Ресурс зависит от условий эксплуатации и не определяется одним материалом корпуса. Решение: для воды можно рассмотреть серию 2S, в собственном листе которой вода указана прямо, и проверить ограничения конкретного исполнения. Для пара нужен отдельный допуск производителя. Стойкость уплотнений NBR, EPDM и FKM/Viton проверяют по конкретной среде, температуре и составу эластомера; одна аббревиатура не подтверждает пригодность всего клапана.

❌ Ошибка №3: Большой 2/2 на низкое давление — не работает

Для клапана, которому нужен перепад, проверяют разность давлений на входе и выходе, а не только давление на входе. Выключенный компрессор сам по себе не определяет эту разность: в линии может оставаться давление. Нельзя по одному обозначению 2W500 назначить всем исполнениям порог 0,5–1 бар. Решение: для запуска без перепада выбирают исполнение с подтверждённой работой при Δp = 0, например клапан прямого действия или с принудительным подъёмом. У конкретных 2W025, 2W160 и более крупных клапанов конструкцию и минимальный перепад нужно проверить по паспорту; нижняя граница рабочего давления не доказывает принцип действия.

Какие вопросы чаще всего задают про распределитель 2/2?

Чем 2/2 распределитель отличается от соленоидного клапана 2W?

2/2 обозначает два порта и два положения. 2W — серия электромагнитных клапанов со схемой 2/2. Обозначение схемы не задаёт размер, материал, рабочую среду или принцип действия; эти параметры проверяют по паспорту исполнения.

Можно ли управлять пневмоцилиндром через 2/2 распределитель?

Для обычного управления одним клапаном односторонним цилиндром выбирают 3/2, двусторонним — 5/2. У одного 2/2 нет отдельного выпуска, поэтому без другого пути сброса воздух может остаться запертым. Движение штока и безопасность определяются всей схемой и нагрузкой.

Какой DN у распределителей 2/2 и клапанов 2W?

Схема 2/2 не ограничивает проход диапазоном 2–8 мм. В собственном листе WAALPC 2W указаны проходы 2,5–50 мм. Например, у 2W160-15 проход 16 мм, а порт G1/2; размер резьбы не равен диаметру отверстия.

2/2 распределитель подходит для воды или пара?

Пригодность к воде или пару определяется паспортом конкретного исполнения, а не схемой 2/2. В листах WAALPC 2W и 2S перечислены вода, воздух, масло и газ; пар этим перечнем не подтверждён. Для пара и агрессивных сред проверяют отдельный допуск, температуру и стойкость всех смачиваемых деталей.
