Пневмоглушитель: для чего нужен, материал, резьба, подбор

Пневмоглушитель: для чего нужен, материал, резьба, подбор

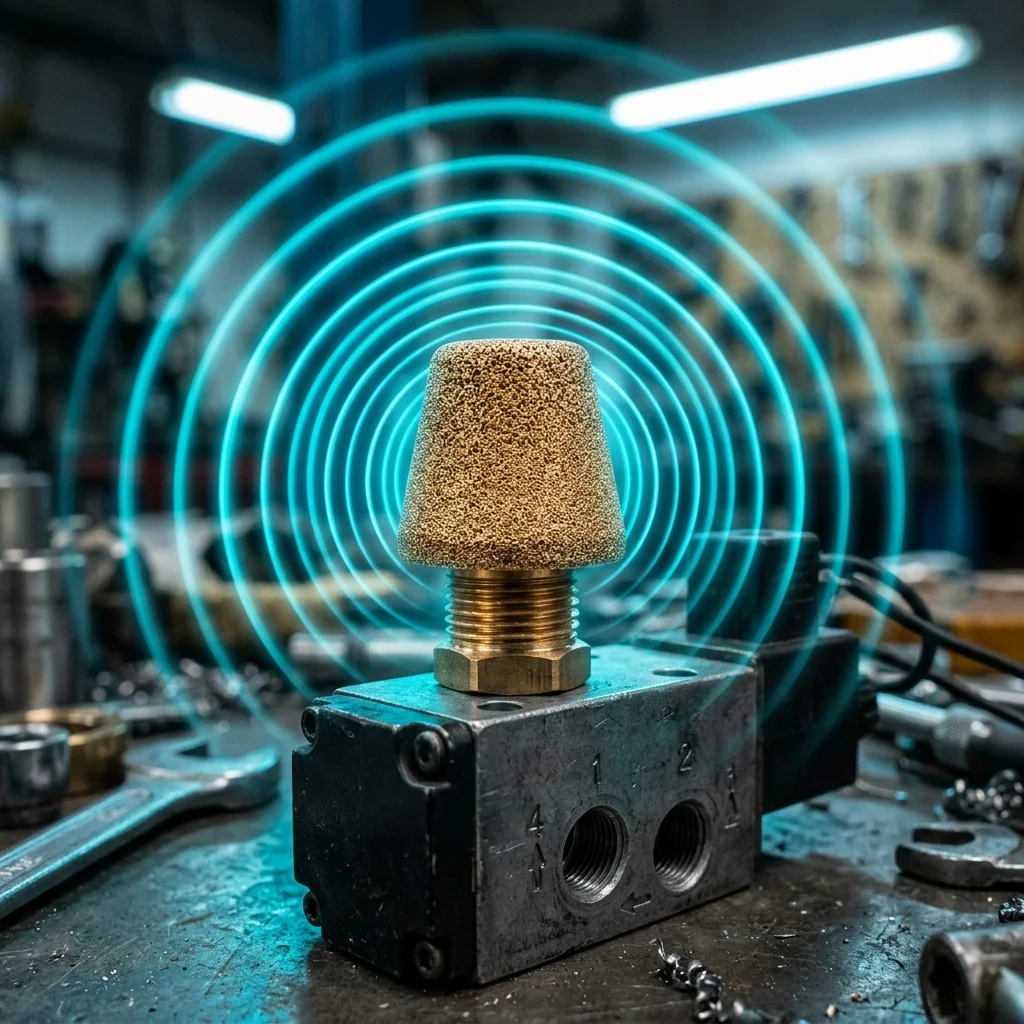

Пневмоглушитель вкручивают в выхлопной порт распределителя, чтобы воздух выходил в атмосферу не струёй, а через пористый элемент. Резкий свист выхлопа уменьшается. Для улавливания масляного тумана нужен специальный очиститель выхлопа: обычный глушитель не гарантирует очистку выбрасываемого воздуха. Выбирают глушитель по трём признакам: резьба выхлопного порта (глушитель не меньше порта), материал (спечённая бронза с латунным корпусом или пластик) и расход выхлопа (чтобы глушитель не замедлял цилиндр).

Подобрать и купить пневмоглушители в каталоге →

Товары из статьи

WAALPC BSLWAALPC BSLГлушитель бронзовый
Давление: 0–1,0 МПа
от 30 ₽Поставка 3–5 недель · BSL-01
Пневмоглушители серии PSLB — каталог пневматикиWAALPC PSLBГлушитель пластиковыйот 20 ₽В наличии · PSLB-01
WAALPC PSTWAALPC PSTГлушитель пластиковыйот 55 ₽В наличии · PST-01
Очистители выхлопа пневматические — каталог пневматикиWAALPC HAMCОчиститель выхлопаот 3 550 ₽Поставка 3–5 недель · HAMC220-02B
WAALPC BSLMWAALPC BSLMГлушитель плоскийот 25 ₽Поставка 3–5 недель · BSLM-01

Значения в децибелах в статье не даём: снижение шума зависит от клапана, давления и расхода, а в карточках наших серий оно не указано. Уровень на рабочем месте проверяют измерением.

Содержание статьи (9 разделов)
  1. Для чего нужен пневмоглушитель
  2. Как устроен глушитель
  3. Материал: спечённая бронза или пластик
  4. Резьба: как не промахнуться
  5. Подбор по расходу выхлопа
  6. Глушитель и скорость цилиндра
  7. Типичные ошибки
  8. Обслуживание и монтаж
  9. Частые вопросы

Для чего нужен пневмоглушитель

Когда распределитель переключается, воздух из полости цилиндра за доли секунды выходит наружу. Скорость потока на выходе высока, отсюда резкий свист. Глушитель решает три задачи.

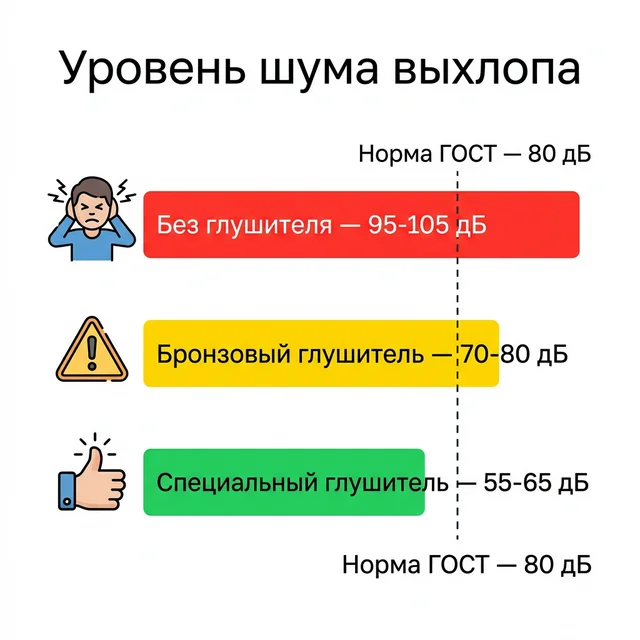

  • Снижает шум выхлопа. Гигиенический норматив для рабочего места: эквивалентный уровень звука за смену (в пересчёте на 8 часов) — 80 дБА (СанПиН 1.2.3685-21, раздел о шуме). На участке с десятками клапанов выхлоп без глушителей легко становится главным источником шума. Фактический уровень измеряют на месте.
  • Рассеивает выхлопную струю. Пористый элемент дробит поток, но не служит фильтром с нормированной тонкостью очистки. Масло и масляный туман могут выходить в цех вместе с воздухом.
  • Защищает порт. Открытый выхлопной порт распределителя собирает стружку и пыль из цеха. Глушитель закрывает его.

Отдельно: глушитель на выхлопе даёт небольшое противодавление. Оно может замедлить ход цилиндра в любом направлении, поэтому подбор по расходу (ниже) — не формальность.

Как устроен глушитель

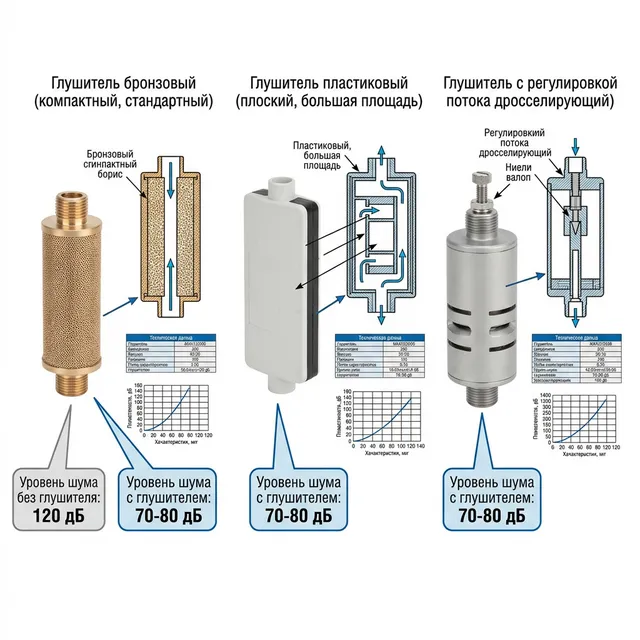

Корпус с резьбой и пористый элемент. Воздух проходит через множество мелких каналов, струя дробится, скорость потока падает, шум уменьшается. Есть три исполнения:

  • Простой глушитель — только корпус и пористый элемент (BSL, BSLM, PSL, PSLB, PST).
  • Глушитель-дроссель — тот же элемент плюс регулировочный винт, который задаёт скорость стравливания (BESL). Заменяет отдельный дроссель на выхлопе, об этом ниже.
  • Плоский (компактный) глушитель — для мест, где мало высоты (BSLM).

Материал: спечённая бронза или пластик

Различие сводится к корпусу и условиям. По данным карточек наших серий:

листайте таблицу вбок →

Серия WAALPC Тип Материал по карточке Выбирают, когда
BSL простой по карточке — латунь, спечённая бронза — фильтрующий элемент; уточняется по паспорту. Давление 0–1,0 МПа, температура −5…+60 °C — по карточке сайта типовой металлический выбор для выхлопа распределителей
BSLM плоский спечённая бронза (материал корпуса и пределы — по паспорту исполнения) тесно, мало места по высоте
PST простой пластиковый корпус с пористым элементом резьба R1/8–R1/2, когда подходит по паспорту
PSL пластиковый пластик; 0–1,0 МПа, −5…+60 °C — по карточке сайта широкий ряд резьб (M5 и до R1), бюджетный вариант на чистом воздухе
PSLB плоский пластик; 0–1,0 МПа, −5…+60 °C — по карточке сайта плоский пластиковый, G1/8–G1/2 (по схеме, уточняется по паспорту)
BESL с регулировкой по карточке — латунь, спечённая бронза — фильтрующий элемент; уточняется по паспорту. 0–1,0 МПа — по карточке сайта нужно заодно регулировать скорость выхлопа

Практика такая: металлический корпус (по карточкам — BSL и BESL) берут там, где глушитель получает нагрузку — рядом с вибрацией, станочной механикой, возможными ударами и тепловыми колебаниями. Пластик годится на спокойных участках с подготовленным воздухом, где важна цена. Пределы по давлению и температуре у каждой серии свои, их сверяют по карточке сайта и паспорту исполнения, а не по материалу вообще. У PST пластиковый корпус с пористым элементом; пределы конкретного исполнения проверяют по паспорту.

Решение в каталоге

WAALPC BSL-02 (R1/4, спечённая бронза) — от 60 ₽; WAALPC PSLB-02 (плоский пластиковый, G1/4 по схеме, уточняется по паспорту) — от 20 ₽.

Подобрать глушитель в каталоге

Резьба: как не промахнуться

Глушитель имеет наружную резьбу и вворачивается в выхлопной порт с внутренней резьбой. Смотрите на порт, а не на трубку: на распределителе выхлопы подписаны R и S (или 3 и 5). На цилиндре глушитель ставят только в предусмотренный изготовителем атмосферный порт, например у исполнения одностороннего действия. Рабочие порты двустороннего цилиндра соединяют с распределителем; глушитель вместо трубки в них не устанавливают.

  • Типоразмер порта обычно называют дюймом: 1/8, 1/4, 3/8, 1/2 дюйма; у малых распределителей встречается M5. Порт распределителя внутренний, резьба G или Rc.
  • В обозначении наших серий резьбу несёт цифровой код: -01 — 1/8″, -02 — 1/4″, -03 — 3/8″, -04 — 1/2″; для BSL ещё -06 — 3/4″ и -M5. Пример: BSL-02 — серия BSL, резьба R1/4.
  • Наружная резьба глушителей большинства наших серий (BSL, BESL, PS) — R, коническая (PT, ISO 7-1), по схемам. У PSLB в схеме указана G (ISO 228-1), уточняется по паспорту.
  • G — цилиндрическая трубная резьба, R/Rc/PT — коническая; это разные резьбы. Глушитель R1/4 в порт Rc1/4 — коническая в коническую, уплотняют по резьбе. В порт G1/4 тот же глушитель ввернуть можно, но уплотнение проверяют отдельно. Подробнее: сравнение резьб G, R и NPT.
Серия Резьба присоединения (по карточке)
BSL M5, R1/8, R1/4, R3/8, R1/2, R3/4
BSLM M5, коды 01, 02, 03, 04, 06 (стандарт резьбы и номинал по паспорту исполнения)
PST R1/8, R1/4, R3/8, R1/2
PSL M5, R1/8, R1/4, R1/2, R3/4, R1
PSLB G1/8, G1/4, G3/8, G1/2 (по схеме, уточняется по паспорту)
BESL R1/8, R1/4, R3/8, R1/2 (PT)

Если порт распределителя 1/4″ (G или Rc), берут глушитель типоразмера -02: BSL-02, PST-02, PSL-02, BESL-02 (R1/4) или PSLB-02 (G1/4 по схеме). Ставить глушитель с меньшей резьбой через переходник не стоит: проходное сечение сузится по самому узкому месту. Если у вас код чужой марки, найдите нашу пару в таблице аналогов AirTAC; в карточках сказано, что BSL и BSLM у нас — совместимые аналоги одноимённых серий AirTAC, а присоединительные и установочные размеры сверяют.

Подбор по расходу выхлопа

Резьба говорит, куда глушитель ввернётся. Расход говорит, не станет ли он «пробкой». Слишком мелкий глушитель на большом цилиндре держит давление в полости, и шток тормозит при ходе с выхлопом через этот глушитель. Порядок такой:

  1. Оцените запас воздуха в выхлопной полости. Пример: цилиндр Ø50 мм, ход 200 мм, давление 0,6 МПа (избыточное), температура воздуха в полости 20 °C. Объём бесштоковой полости V = π·D²/4·L ≈ 0,393 л. При атмосферном давлении 0,1013 МПа и той же температуре запас воздуха занимает V·(0,6 + 0,1013)/0,1013 ≈ 2,72 л. Для нормальных условий 0 °C и 0,1013 МПа нужен ещё температурный множитель: Vн = V·(0,6 + 0,1013)/0,1013·273,15/293,15 ≈ 2,53 нл. При выхлопе из штоковой полости объём меньше на объём штока.
  2. Разделите на время хода. Если полость освобождается за 0,5 с, ориентировочный средний расход по этой модели — 2,72 / 0,5 ≈ 5,44 л/с, или 326 л/мин при 20 °C и 0,1013 МПа. В нормальных условиях, принятых выше, это около 304 нл/мин. Это предварительная оценка среднего расхода по запасу воздуха, а не гарантированная верхняя граница. Объём трубок и мёртвые объёмы не учтены; мгновенный расход зависит от давления в полости, движения поршня и сопротивлений выхлопного тракта.
  3. Сравните с расходной характеристикой глушителя. Расход через глушитель при заданном давлении берут из паспорта серии. В наших карточках таких цифр нет, поэтому их запрашивают у инженера или в листе исполнения; сравнение Kv распределителя с глушителем не подтверждает пригодность.
  4. Проверяйте на оборудовании. После установки запустите цикл на рабочем давлении и сравните время обоих ходов с прежним.

Практическое правило: глушитель берут не меньшей резьбы, чем выхлопной порт, а для большого цилиндра или быстрого цикла смотрят на следующий типоразмер резьбы, если место позволяет. Если цилиндр после установки замедлился — первым делом проверяют глушитель (засорение) и только потом распределитель.

Глушитель и скорость цилиндра

Глушитель создаёт на выхлопе небольшое противодавление, но регулировать скорость глушителем не следует: для этого дроссель или BESL. Если нужна именно регулировка, возьмите глушитель-дроссель BESL (винт задаёт скорость стравливания), так не придётся ставить отдельный дроссель и два фитинга. О способах дросселирования читайте в статье дросселирование пневмоцилиндра: на входе или на выходе.

Если цикл быстрый и каждый миллисекунда на счету, воздух из полости сбрасывают у самого цилиндра через клапан быстрого выхлопа, а глушитель ставят на его выход. Клапан быстрого выхлопа не заменяет глушитель: шум он не гасит.

Нужен подбор глушителя под ваш распределитель?

Пришлите код распределителя или цилиндра, инженер ответит за 1 рабочий день.

Типичные ошибки

  • Глушитель только на один выхлоп. У распределителя 5/2 два выхлопных порта. Без второго глушителя один ход тихий, другой громкий. Устройство распределителя: схема подключения 5/2.
  • Меньше резьбы, чем порт. Узкое место переносится на выхлоп, цилиндр теряет скорость.
  • Лента или герметик попадают на пористую часть. Уплотнитель должен быть только на резьбе, не на рабочей поверхности элемента, иначе поры закрываются.
  • Нет подготовки воздуха. Грязный воздух забивает элемент. Перед распределителем нужен блок подготовки воздуха.
  • Замену клапана начинают раньше проверки глушителя. Забитый глушитель даёт симптомы неисправного распределителя: цилиндр не завершает ход.
  • Пластик там, где он на пределе. Давление и температуру сверяют с карточкой серии: у PSL и PSLB по карточке сайта это 0–1,0 МПа и −5…+60 °C.

Обслуживание и монтаж

  • Перед монтажом или снятием остановите оборудование, зафиксируйте подвижные части, отключите питание и подачу воздуха, исключите повторный пуск. Сбросьте остаточное давление и проверьте его отсутствие в обслуживаемом участке: засорённый выхлоп может удерживать давление. Глушитель не выворачивают для стравливания. Способ и момент затяжки берут из инструкции конкретного исполнения; пластиковый корпус нельзя произвольно подтягивать ключом.
  • Признаки забивания: цилиндр замедлился, шум вырос, на элементе видны потемнение и масляные следы.
  • Засорённый глушитель обслуживают по инструкции изготовителя. Очистка допустима только для исполнения, у которого она предусмотрена; без такой инструкции глушитель меняют. Обратную продувку нельзя считать универсальным способом очистки. Цена детали невысока: BSL-02 — 60 ₽, PSL-02 — 30 ₽, PST-02 — 90 ₽, BSLM-02 — 45 ₽.
  • При температуре около нуля и ниже конденсат во влажном воздухе может замёрзнуть в порах и заблокировать выхлоп. Тогда нужна осушка воздуха или другая схема выхлопа.
  • На пневмоострове и коллекторе с общим выхлопом глушитель подбирают по суммарному потоку одновременно работающих клапанов. Смотрите пневматические коллекторы.

Общие правила монтажа — в статье монтаж пневматического оборудования.

Частые вопросы

Нужен ли глушитель на каждый выхлоп?

Да, на каждый выхлопной порт, который открыт в атмосферу. Исключение — порты, выведенные в общий канал или коллектор, где глушитель стоит на выходе.

Чем спечённая бронза лучше пластика?

Металлический корпус (по карточкам — латунь у BSL и BESL) прочнее и подходит для нагрузок и вибрации; пластик дешевле и легче. Пределы по давлению и температуре берут из карточки конкретной серии.

Как определить резьбу глушителя?

Посмотреть резьбу выхлопного порта и взять глушитель типоразмера порта. У большинства наших серий (BSL, BESL, PS) наружная резьба R (коническая, PT, ISO 7-1); у PSLB по схеме G, уточняется по паспорту. Цилиндрическая G и коническая R/Rc/PT — разные резьбы: в порт G уплотнение проверяют отдельно.

Почему цилиндр замедлился после установки глушителя?

Глушитель создаёт сопротивление на выхлопе. Причины: слишком малая резьба, засорённый элемент, большой цилиндр на мелком глушителе. Проверьте засорение, затем возьмите больший типоразмер.

Можно ли использовать глушитель вместо дросселя?

Простой глушитель не регулируется. Для регулировки скорости выхлопа есть глушитель-дроссель BESL либо отдельный дроссель.

Как часто менять глушитель?

Нет единого срока: он зависит от чистоты воздуха, масла и числа циклов. Менять по состоянию: падение скорости цилиндра, рост шума, потемнение элемента.

Есть ли у вас аналог глушителей AirTAC?

Серии BSL и BSLM — совместимые аналоги одноимённых серий AirTAC. Присоединительные и установочные размеры сверяют по таблице подбора.

Автор: команда CORNETA.TECH — инженеры, подбирающие пневматику WAALPC.
