1. Что такое клапан 3/2 — как устроены 3 порта?

По стандарту ISO 11727 (идентификация портов пневмораспределителей) порты 3/2 нумеруются так:

Порт Старое обозначение Назначение
1 P Подача давления (от компрессора/магистрали)
2 A Рабочий выход — идёт к цилиндру / пилотному входу
3 R Выпуск (в атмосферу) — обязательно открыт!

Такие распределители часто входят в состав пневмоострова — разбираем экономику и выбор.

2 позиции золотника работают так:

  • Позиция «закрыто»: воздух 1→2 перекрыт, порт 2 соединён с 3 (выхлоп). Цилиндр пустой, шток в исходном положении (пружина вернула).
  • Позиция «открыто»: 1→2 открыт (воздух идёт в цилиндр), порт 3 перекрыт. Цилиндр заполняется давлением, шток выдвигается.

Переключение между позициями — катушкой (электрическое), кнопкой (механическое), пилотным воздухом (пневматическое) или рычагом.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

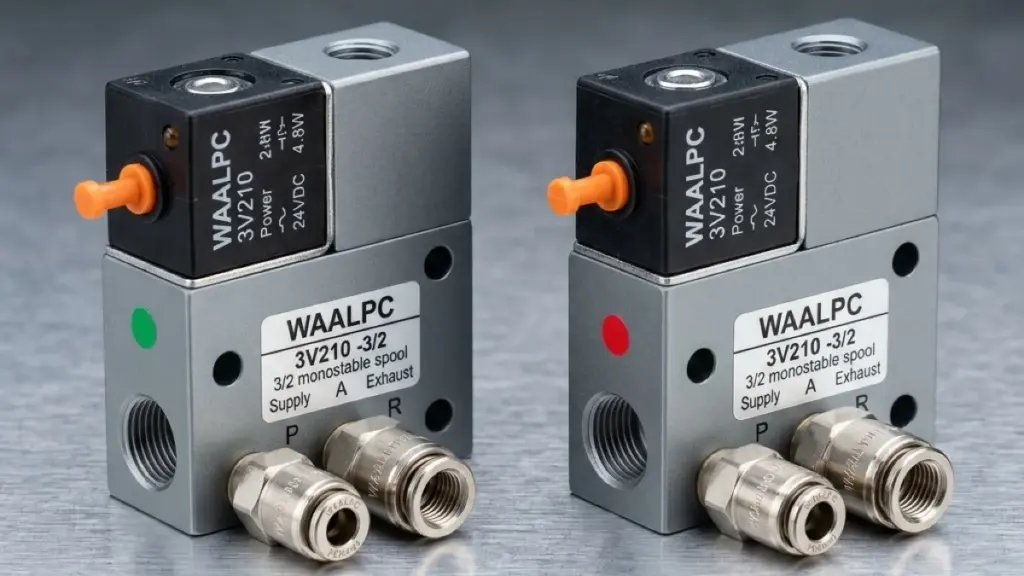

2. Чем отличается нормально открытый (НО) от нормально закрытого (НЗ)?

3/2 различаются по тому, что происходит в исходном (без сигнала) состоянии:

3/2 НЗ (нормально закрытый)

Без тока: 1→2 ПЕРЕКРЫТ, выход 2 соединён с выхлопом 3. Воздух в цилиндр не идёт, цилиндр сброшен, пружина держит шток в исходном положении.
С током: 1→2 ОТКРЫТ, выхлоп 3 закрыт. Воздух идёт в цилиндр. Шток выдвигается.

Самый распространённый вариант. У рассматриваемого моностабильного НЗ-исполнения при снятии питания подача закрывается, а выход соединяется с выхлопом. Это не означает отсутствия движения: возвратная пружина или внешняя нагрузка могут перемещать механизм; для вертикального груза сброс давления может привести к опусканию.

3/2 НО (нормально открытый)

Без тока: 1→2 ОТКРЫТ, выхлоп 3 закрыт. Воздух идёт в цилиндр, шток выдвинут.
С током: 1→2 ПЕРЕКРЫТ, выход 2 соединён с выхлопом 3. Цилиндр сбрасывается, шток возвращается.

Для задач, где при пропадании питания давление должно сохраняться (зажим, удержание, подача воздуха). Это не аварийный сброс: при потере питания сброса нет. Если основную часть времени клапан закрыт током, катушка греется постоянно — учитывайте нагрев.

⚖️ Простой тест выбора: «Если отрубят электричество в цеху — что должно произойти с цилиндром?». Должен вернуться в исходное, давление сброшено — берите НЗ. Должен остаться под давлением или выдвинуться (зажим держит деталь) — НО. Для вертикальной нагрузки решение принимайте по оценке риска: сброс давления опустит груз.

3. Когда брать 3/2 вместо 5/2?

3/2 компактнее 5/2 (три порта вместо пяти). По ценам каталога WAALPC преимущества нет: 3V210-08-DC24V — 910 ₽, 4V210-08-DC24V — 840 ₽. Выбирайте по логике схемы, а не по цене. Чёткое правило:

Берите 3/2 для:

  • Одностороннего цилиндра с пружинным возвратом — стандартная связка
  • Пилотного управления большим 5/2 или 5/3 (пневмо-управление)
  • Главного отсекающего в магистрали (вкл/выкл всей линии)
  • Простых задач «прижать — отпустить» с возвратом пружиной
  • Когда нужен компактный клапан на один рабочий порт (одна полость, один сигнал)

НЕ берите 3/2 если:

  • У вас двусторонний цилиндр — обычно нужен 5/2 (один 3/2 подаёт воздух только в одну полость)
  • Нужен активный ход в обе стороны с регулировкой скорости (5/2 и пара дросселей)
  • Возврат идёт под нагрузкой или на длинном ходе — пружина одностороннего цилиндра рассчитана на возврат штока, предельные диаметр и ход задаёт каталог цилиндра

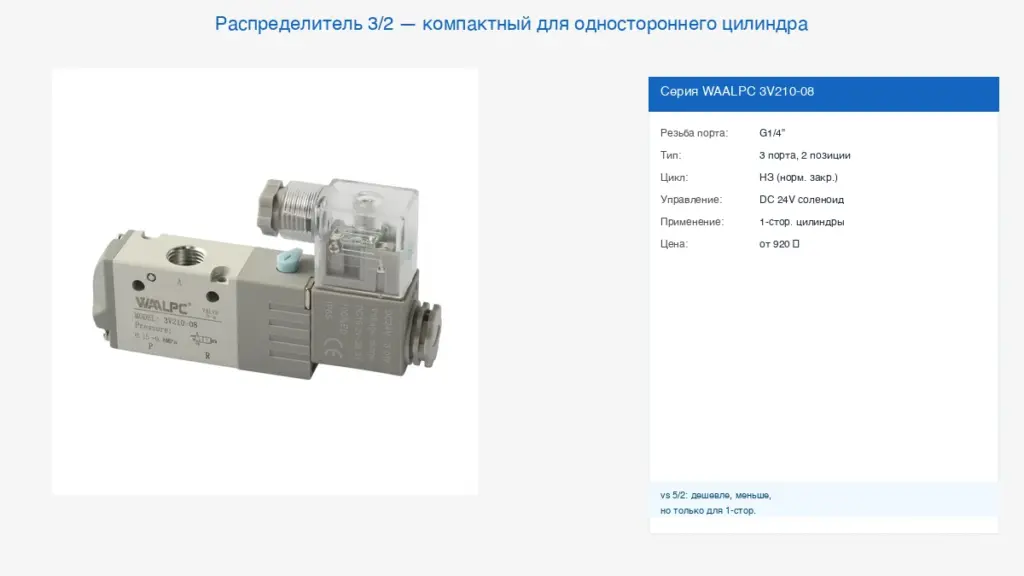

4. Какие модели 3/2 есть у WAALPC?

В каталоге есть серии 3/2 — электропневматические (3V, MVSC в формате Mindman, SLG) и пневмоуправляемые (3A):

3/2 моностабильный (одна катушка), внутренний пилот, порт G1/4″, эффективное сечение 17 мм² (по листу завода). Исполнение НЗ или НО задаётся кодом заказа — указывайте при заказе.

DC 24V
1 катушка
3A210-08
740 ₽

3/2 пневмоуправляемый, G1/4″, НЗ; вариант НО — артикул 3A210-08-NO. Управление пилотным воздухом, электрических элементов в клапане нет.

без электрики
Пневмоупр.
3V220-08
1 380 ₽

3/2 двухкатушечный (бистабильный), G1/4″. Держит последнее положение без тока (можно управлять импульсом), автовозврата в исходное нет — при потере питания клапан остаётся в последнем положении.

2 катушки
DC 24V

📦 Категория 3/2 распределителей →

5. Какие пять ошибок чаще всего допускают с клапаном 3/2?

❌ Ошибка №1: Поставили 3/2 на двусторонний цилиндр

Один 3/2 подаёт воздух и сбрасывает его только в одной полости цилиндра. У двустороннего цилиндра вторая полость останется без управления: активного хода в обратную сторону не будет. Решение: для двустороннего — берите 5/2 распределитель (или ставьте по 3/2 на каждую полость, если схема это оправдывает). Один 3/2 — для одностороннего цилиндра с пружинным возвратом.

❌ Ошибка №2: Заглушили порт 3 (выпускной)

Порт 3 — это выпуск в атмосферу. Через него воздух уходит из цилиндра когда распределитель выключается. Если заглушить (заворачивают пробку «чтобы не свистело»), то цилиндр не вернётся в исходное — воздуху некуда деваться. Если шум беспокоит, поставьте глушитель, не пробку.

❌ Ошибка №3: Перепутали НО и НЗ — линия аварийно открыта

Купили «3/2», смонтировали — оказалось НО (нормально открытый). Без подачи тока цилиндр сразу выдвинулся. На пуске линии оператор не ожидал — травма или поломка. Решение: при заказе ВСЕГДА указывайте «НО» или «НЗ». Если задача не требует удержания давления при потере питания — берите НЗ. У WAALPC последние две цифры индекса (3V210 — «10», 3V220 — «20») означают число катушек — моно- или двухкатушечный (бистабильный), а не тип НО/НЗ. У электрической серии 3V210 исполнение НЗ/НО задаётся кодом заказа по листу завода и в артикуле каталога не отражено — уточняйте при заказе. У пневмоуправляемой серии 3A210 НО — отдельный артикул с суффиксом: 3A210-08 — НЗ, 3A210-08-NO — НО.

❌ Ошибка №4: Возврат под нагрузкой одной пружиной

3/2 работает с односторонним цилиндром, у которого встроенная возвратная пружина. Но пружина рассчитана только на возврат штока и не толкает груз: если на возврате есть нагрузка (вес, трение, противодавление) или ход длинный, шток возвращается медленно или зависает. Предельные диаметр и ход односторонних цилиндров задаёт каталог. Решение: для возврата под нагрузкой — двусторонний цилиндр + 5/2.

❌ Ошибка №5: Используют 3/2 для пилотного управления, но порт 3 не подключён к выхлопу пилот-системы

3/2 часто используют как «маленький пилот» для управления большим 5/2 (пневмокаскад). Когда маленький 3/2 переключается, воздух из «пилот-канала» большого распределителя должен уйти — через порт 3 малого 3/2. Если эта линия заглушена или не выходит в общий выхлоп, большой распределитель не вернётся в исходное. Решение: при каскадной схеме всегда выводите все порты 3 в общий глушитель/атмосферу.

Подбор 3/2 по импортному артикулу

Если на оборудовании стоит распределитель 3/2 европейской серии (например, MFH-3, MEH-3 или CPE10 3/2), подходящий вариант в серии WAALPC 3V подбирается по присоединению и эффективному сечению по листу завода: 3V110 — G1/8 (10,2 мм²), 3V210 — G1/4 (17,0 мм²), 3V310 — G3/8 (28,0 мм²), 3V410 — G1/2 (50,0 мм²); рабочее давление 0,15–0,8 МПа. Пришлите список артикулов — инженер вернёт таблицу с указанием подходящих 3V или 3A по каждой строке.

→ Подобрать распределитель 3/2 по артикулу

Подобрать по теме

Подобрать 3/2 под задачу

Пришлите параметры цилиндра (Ø, ход, тип возврата) — подберём 3/2 под вашу задачу.

📞 8 800 350-01-08 ✉️ info@corneta.ru
⚙️ Калькулятор подбора

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Пневматические распределители, 3V210-08, AirTAC 3V.

Какие вопросы чаще всего задают про распределитель 3/2 НО и НЗ?

Что такое распределитель 3/2?

Это пневмораспределитель с 3 портами (1 — подача давления, 2 — рабочий выход к цилиндру, 3 — выхлоп в атмосферу) и 2 рабочими позициями. Компактный тип: управляет односторонним цилиндром с пружинным возвратом, пилотирует большие распределители 5/2 и работает как отсекающий в магистрали воздуха.

Нормально открытый (НО) или нормально закрытый (НЗ) 3/2 — что выбрать?

У НЗ без сигнала канал 1→2 перекрыт, выход 2 сброшен на выхлоп 3, воздух в цилиндр не идёт — это типичный вариант для управления цилиндром и отсечки. У НО без сигнала 1→2 открыт, шток выдвинут — его берут, когда при пропадании питания давление должно сохраняться (зажим, подача воздуха). У 3V210 (одна катушка) исполнение НЗ или НО задаётся кодом заказа и в артикуле не указано — уточняйте при заказе; у пневмоуправляемой 3A210 НО отличается суффиксом (3A210-08-NO). Индекс «20» (3V220) — двухкатушечный (бистабильный) вариант, а не «нормально открытый».

Когда брать распределитель 3/2 вместо 5/2?

3/2 берут для одностороннего цилиндра с пружинным возвратом, для пилотного управления большим 5/2 и для отсечки магистрали — он компактнее 5/2 (по ценам каталога WAALPC выигрыша нет). Для двустороннего цилиндра или активного хода в обе стороны нужен 5/2. Если возврат идёт под нагрузкой или ход длинный, силы пружины часто не хватает — тогда ставят двусторонний цилиндр плюс 5/2.

Какой 3/2 WAALPC подобрать по импортному артикулу?

Подходящий вариант в серии WAALPC 3V подбирается по присоединению и эффективному сечению: 3V110 — G1/8 (10,2 мм²), 3V210 — G1/4 (17,0 мм²), 3V310 — G3/8 (28,0 мм²), 3V410 — G1/2 (50,0 мм²). Пришлите список артикулов — инженер вернёт таблицу с указанием подходящих 3V или 3A по каждой строке.

Можно ли заглушить порт 3 у распределителя 3/2?

Нет. Порт 3 — это выпуск в атмосферу, через него воздух уходит из цилиндра при выключении распределителя. Если его заглушить, цилиндр не вернётся в исходное положение. Если беспокоит шум — ставьте глушитель, а не пробку.
