Пневмоцилиндр двустороннего действия vs одностороннего: как выбрать

Пневмоцилиндр двустороннего действия vs одностороннего: как выбрать

Краткий ответ: ниже рассматриваются односторонние цилиндры с пружиной: воздух работает в одной полости, направление пневматического хода и действия пружины зависит от исполнения; цилиндр двустороннего действия получает воздух в обе полости и развивает усилие в обоих направлениях. Одностороннего выбирают для простых зажимов и фиксаторов, двустороннего — когда нужно усилие на прямом и обратном ходе; ниже — сравнение и правила выбора; общий порядок — как подобрать пневмоцилиндр по усилию, ходу и присоединению.

Подобрать и купить пневмоцилиндры в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
WAALPC DSBGWAALPC DSBGот 3 310 ₽DSBG-32-25-P
WAALPC DSNUWAALPC DSNUот 1 110 ₽DSNU-10-10-P
WAALPC DNCWAALPC DNCот 3 140 ₽DNC-32-25-P-A
WAALPC SIWAALPC SIот 2 950 ₽SI-32-25-P-A

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Первый вопрос при выборе пневмоцилиндра: одностороннего или двустороннего действия? Ответ определяет схему управления, расход воздуха и надёжность системы.

Купить пневмоцилиндр недорого: MA (мини-цилиндр) — от 940 ₽; MAL — от 920 ₽; SDA (тонкий) — от 640 ₽; CQ2 (компактный) — от 750 ₽; пневмоцилиндр MBL (мини-цилиндр с алюминиевой гильзой, Ø20–63) — от 1 330 ₽; все серии — в каталоге пневмоцилиндров.

Где купить недорогой пневмоцилиндр и какие серии с ценой?

Если нужно сразу посмотреть варианты, вот пять серий каталога с актуальной ценой «от» — тип действия, ход и диаметр выбирают на странице серии:

Все серии и фильтр по диаметру и ходу — в каталоге пневмоцилиндров.

ПараметрОдностороннего с пружиной (СА)Двустороннего (ДА)
Распределитель3/25/2
Рабочих трубок12
Расход воздуха✅ Примерно вдвое меньшеПолный
Усилие возвратаПружина или воздух — по направлению действия конкретного исполнения; допустимое усилие проверяют по паспорту✅ Давлением воздуха
Безопасность при отказеПружина ведёт шток в заданное положениеТребует доп. решений
Макс. ходКороткий (по каталогу серии)✅ Любой ход ряда серии
Стоимость системыНиже: проще схема и распределитель 3/2Выше

В этой статье: подробное сравнение двух типов, формулы усилий, таблица применений, пошаговый алгоритм выбора, стандарты ISO и 5 частых вопросов.

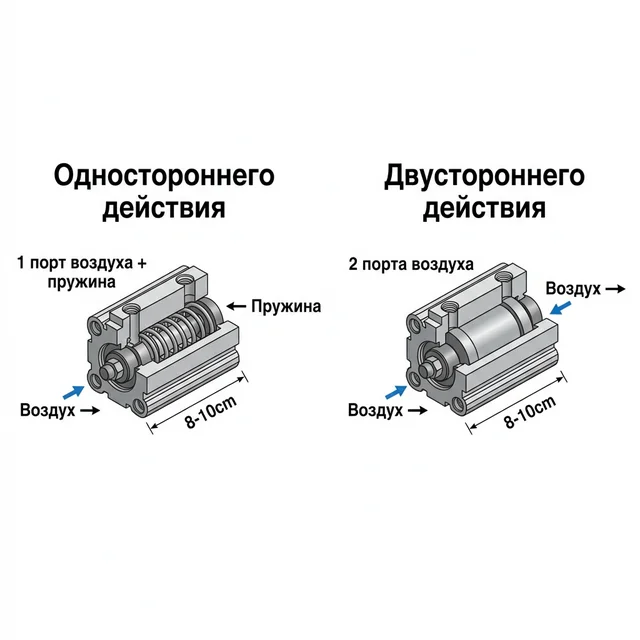

Пневмоцилиндр одностороннего и двустороннего действия — разрез и сравнение
Одностороннее исполнение с пружиной: направление пневматического хода зависит от исполнения. Двустороннее: воздух работает в обе стороны

1. Что такое цилиндр одностороннего действия?

Принцип

В рассматриваемом исполнении с пружинным втягиванием воздух выдвигает шток, а встроенная пружина возвращает его. Существуют и односторонние исполнения с пружинным выдвижением: воздух выполняет втягивание. Направление хода проверяют по коду и паспорту исполнения. Один рабочий порт, один распределитель 3/2, одна трубка. Полость с пружиной сообщается с атмосферой через дыхательное отверстие — его нельзя заглушать; в пыльной среде на него ставят фильтр или выводят в чистую зону. Для цилиндра двустороннего действия используйте распределитель 5/2.

Плюсы

  • ✓ Одна линия воздуха — простая схема, меньше фитингов.
  • ✓ Нужен только распределитель 3/2 (дешевле, чем 5/2), например электромагнитный 3V210-08-DC24V с катушкой 24 В DC.
  • ✓ При потере давления пружина ведёт шток в заданное положение. Безопасным оно будет, только если так решено оценкой рисков (см. раздел «Безопасность» ниже).
  • ✓ Расход воздуха примерно вдвое меньше, чем у двустороннего (тот тратит воздух и на обратный ход).

Минусы

  • ⚠ Пружина отнимает часть усилия — фактическое усилие ниже расчётного; доля зависит от диаметра и жёсткости пружины.
  • ⚠ Ограничен ход: длинная пружина делает цилиндр длинным, поэтому ход обычно короткий — допустимый смотрите в каталоге серии.
  • ⚠ Пружина изнашивается и со временем теряет жёсткость — учитывайте при частых циклах.
  • ⚠ В рассматриваемом исполнении втягивание выполняет пружина; допустимую нагрузку на этот ход проверяют по её характеристике.

Усилие рассматриваемого цилиндра с пружинным втягиванием

Fреал = P × (π/4 × d²) − Fпружина − Fтрения

Допущения: давление 6 бар, ∅32 мм, усилие пружины 30 Н (условное значение — у каждой серии своё, смотрите каталог), трение уплотнений не учтено:

F = 0,6 × (3,14/4 × 32²) − 30 = 0,6 × 804 − 30 = 482 − 30 = 452 Н

Потеря на пружину — 6%. Для ∅16 мм при той же пружине: 0,6 × 201 − 30 ≈ 91 Н, потеря уже около 25%. Трение уплотнений отнимает ещё порядка 10% (ориентир) — итоговое усилие ниже.

👉 Подробный расчёт усилия →

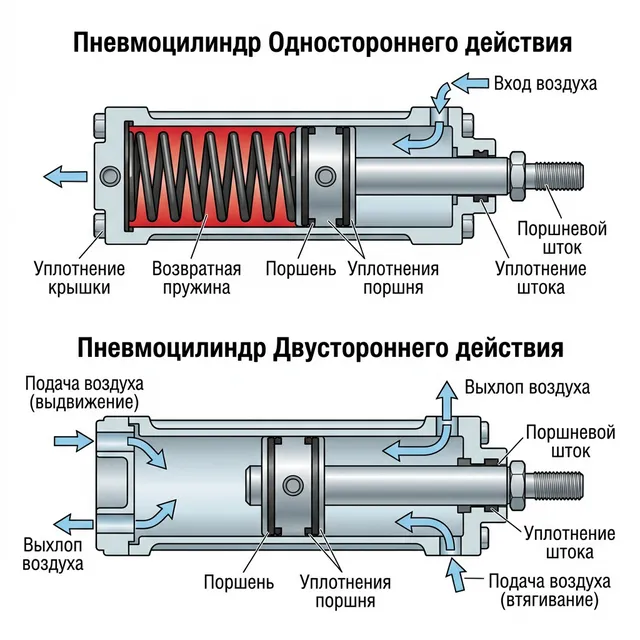

Цилиндр одностороннего и двустороннего действия в разрезе
Рассматриваемое одностороннее исполнение: 1 порт и пружина. Двустороннее: 2 рабочих порта

2. Что такое цилиндр двустороннего действия?

Принцип

Воздух подаётся в обе полости поочерёдно. Два порта, распределитель 5/2 (или 4/2), например 4V210-08-DC24V, две трубки.

Плюсы

  • ✓ Полное пневматическое усилие в обе стороны.
  • ✓ Любой ход в пределах ряда серии (например, для DSBG по карточке — до 2000 мм).
  • ✓ Точное управление скоростью дросселями в обоих направлениях, например дросселями с обратным клапаном SL06-01A (серия SL).
  • ✓ Нет пружины — нет её износа и потерь усилия.

Минусы

  • ⚠ Две линии воздуха — удвоенное количество фитингов, трубок, соединений.
  • ⚠ Расход воздуха примерно ×1,9: обе полости заполняются, но штоковая — на объём штока меньше.
  • ⚠ Распределитель 5/2 дороже 3/2.
  • ⚠ При потере давления положение штока не определено: под нагрузкой или весом он может сдвинуться. Пружинный возврат 5/2 определяет положение золотника; возврат цилиндра требует подачи воздуха и достаточного усилия. Удержание замком или зажимным узлом проверяют по документации исполнения и всей схеме (см. раздел «Безопасность»).

Усилие двустороннего цилиндра

Прямой ход: F = P × (π/4 × d²) — теоретическое усилие без трения; на практике на 10% меньше (ориентир)

Обратный ход: F = P × (π/4 × (d² − dшток²))

листайте таблицу вбок →

∅ поршня∅ штокаF прямой (6 бар)F обратный (6 бар)Потеря обратного
3212483 Н415 Н14%
50201178 Н989 Н16%
63201870 Н1681 Н10%
100254712 Н4418 Н6%
Теоретические усилия при 6 бар без учёта трения. Усилие обратного хода всегда меньше — шток занимает часть площади

⚠ Важно: если нагрузка приложена на обратном ходе (втягивание) — считайте по усилию обратного хода. Подробнее в статье «Расчёт усилия пневмоцилиндра».

3. Как выглядит сводная таблица сравнения?

Сводное сравнение по распределителю, числу трубок, расходу воздуха, усилию возврата, положению при пропаже воздуха, ходу и стоимости системы — в таблице в начале статьи.

4. Какие стандарты ISO применяются?

листайте таблицу вбок →

СтандартТипДиаметрыОба типа?
ISO 15552Стандартные32–320 ммПреимущественно двуст.
ISO 6432Мини-цилиндры8–25 ммОба
ISO 21287Компактные20–100 ммПреимущественно двуст.

✓ Обозначения. Исполнение одностороннего действия у каждого производителя обозначается по-своему (в расшифровке артикула серии) — ищите его в каталоге серии. В каталоге corneta.tech цилиндры ISO 15552 (DSBC, DSBG) и ISO 6432 (DSNU) — двустороннего действия; одностороннее исполнение с возвратной пружиной указано как опция в карточке серии SDA — наличие и обозначение уточняйте по запросу. Кроме профильных, по ISO 15552 есть цилиндры DNC (например, DNC-32-50-PPV-A), по ISO 6432 (до Ø25 мм) — круглые MAL с алюминиевым корпусом; исполнение — по карточке серии.

👉 Цилиндры ISO 15552 в каталоге →

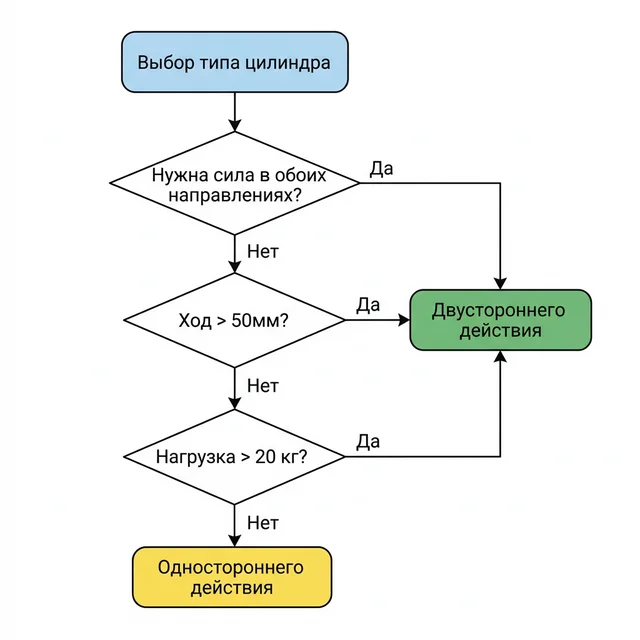

Блок-схема выбора типа пневмоцилиндра
Три вопроса определяют тип: направление силы, ход, нагрузка

5. Как выбрать — одностороннего или двустороннего действия?

  1. Нагрузка на втягивании? Для пневматического усилия на этом ходе выбирают двустороннее исполнение либо одностороннее с пружинным выдвижением; допустимые усилия проверяют по паспорту.
  2. Ход длиннее допустимого для одностороннего исполнения серии (обычно десятки мм)? Если да → двустороннего. Пружина на длинном ходе — нестабильна.
  3. Нужно заданное положение при пропаже воздуха? Сначала решите, какое положение безопасно — для зажима детали, например, безопасно удержание, а не освобождение. Пружина одностороннего цилиндра ведёт шток только в одно, заранее выбранное положение.
  4. Расход воздуха критичен? Одностороннего тратит примерно вдвое меньше.
  5. Всё остальное → двустороннего (универсальнее, стандартный выбор в каталоге).

Что будет при пропаже воздуха и напряжения?

Сжимаемый воздух сам по себе не гарантирует удержание груза. При пропаже подачи связь полостей с атмосферой или их запирание зависит от распределителя, обратных клапанов и всей схемы. Безопасное состояние определяют по фактической нагрузке и оценке рисков.

  • Пропал воздух. Одностороннего с пружиной: шток идёт в положение пружины, если ей хватает усилия против нагрузки. Двустороннего: положение определяют нагрузка и вес, шток может сдвинуться. Пилотный замок (в каталоге серия PCV) и цилиндр с зажимным узлом (в каталоге DSBC-C) рассматривают по документации конкретного исполнения. Удержание при обрыве шланга зависит от того, какая линия повреждена, где установлен замок, снято ли управляющее давление и есть ли утечки; допустимую нагрузку и функцию зажимного узла проверяют отдельно.
  • Пропало напряжение. У электромагнитного 5/2 с одной катушкой пружина возвращает золотник, а дальнейший ход цилиндра зависит от подачи воздуха, давления, нагрузки и схемы. Бистабильный 5/2 сохраняет положение золотника после снятия сигнала; это не гарантирует положение штока. Закрытый центр 5/3 перекрывает рабочие порты, но сжимаемость воздуха и утечки исключают безусловную гарантию удержания груза.
  • Воздух вернулся. После пропажи давления шток может резко двинуться в сторону, куда подано питание. Плавный пуск после блока ФРЛ, кнопки управления вне зоны хода, ограждение зоны — обязательны.
  • Работа под грузом или рядом с зоной хода. Держит только механика: упор, штифт, подставка. Пневматике и давлению в линии не доверять; перед обслуживанием сбросить давление и запереть подачу.

6. Где применяют такие цилиндры?

ЗадачаТипПричина
Зажим детали в станкеОдностороннего с пружиной на зажим (воздух разжимает) или двустороннего с зажимным узломПри потере воздуха деталь должна оставаться зажатой: освобождённая деталь во время обработки опасна. Направление пружины выбирают по оценке рисков
Фиксатор / стопорОдностороннегоКороткий ход, простая конструкция
Подача детали конвейеромДвустороннегоУсилие в обе стороны, длинный ход
ПрессованиеДвустороннегоМаксимальное усилие
Сортировка / отсечкаДвустороннегоБыстрые такты, дросселирование
Аварийная задвижкаПривод с пружиной, рассчитанной на закрытиеПри потере воздуха пружина закрывает задвижку. Пружина обычного цилиндра слабая (десятки Н) — для арматуры её усилие считают отдельно

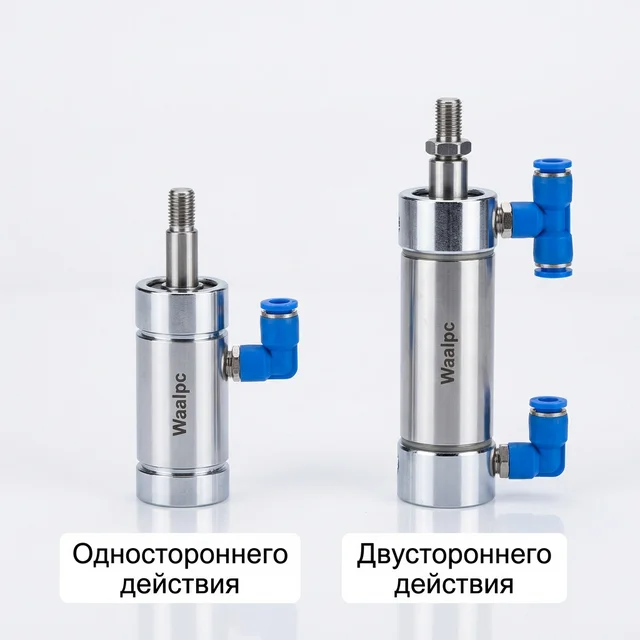

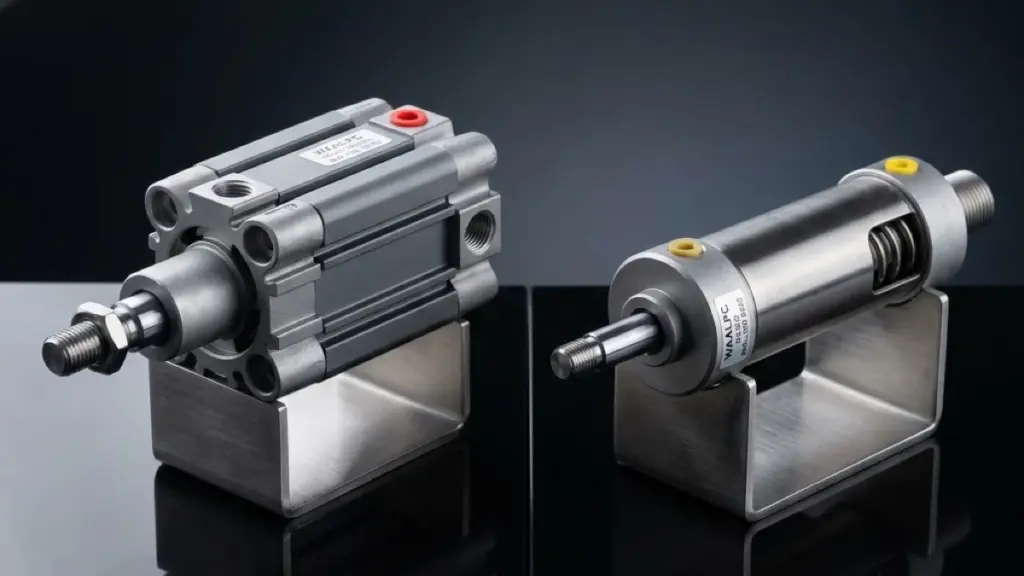

Цилиндры Waalpc одностороннего и двустороннего действия
Одностороннего — компактнее, с одним фитингом. Двустороннего — два фитинга, полный контроль

7. Какие вопросы чаще всего задают?

Когда выбрать цилиндр одностороннего действия?

Когда усилие нужно только в одну сторону, ход короткий, а схема должна быть простой — например, прижим или фиксатор. Направление пружины выбирают так, чтобы при пропаже воздуха положение штока было безопасным для вашего процесса.

Можно ли управлять цилиндром двустороннего действия распределителем 3/2?

Технически да: одна полость получает давление, вторая должна свободно сообщаться с атмосферой. Обратный ход тогда происходит только под нагрузкой или весом, управляемого возврата нет. Для управляемого хода в обе стороны нужен 5/2.

Как рассчитать усилие с учётом пружины?

F реальное = F давления − F пружины − F трения. Усилие пружины указано в каталоге серии; в примере статьи взято условное 30 Н. Подробный расчёт — в калькуляторе усилия.

Как сделать, чтобы шток не сдвинулся при пропаже воздуха или напряжения?

Положение золотника и положение штока проверяют отдельно. Пружина моностабильного 5/2 возвращает золотник; ход цилиндра зависит от подачи воздуха, давления, нагрузки и схемы. Пилотный замок не гарантирует удержание при любом обрыве шланга: проверяют повреждённую линию, место установки, управляющее давление и утечки. Зажимной узел выбирают по допустимой нагрузке и предусмотренной функции; само название не подтверждает удержание без давления. Перед работой под грузом исключают движение предусмотренным механическим средством, блокируют подачу и проверяют отсутствие остаточного давления; меры защиты определяют оценкой рисков.

Влияет ли диаметр штока на выбор типа цилиндра?

Да. У цилиндра двустороннего действия усилие при втягивании меньше, чем при выдвижении, на площадь штока: при 6 бар для Ø50 с штоком 20 — 989 Н против 1178 Н. Для одинакового усилия в обе стороны используют цилиндры с двусторонним штоком.

Можно ли использовать цилиндр двустороннего действия с одной трубкой?

Нет, если нужен ход в обе стороны: обе полости должны быть подключены, одна к рабочему давлению, другая к выхлопу. Запертая вторая полость работает как воздушная пружина — поршень пойдёт лишь до равновесия давлений. Исключение — дифференциальная схема: обе полости под давлением для более быстрого выдвижения, усилие при этом падает до давления на площадь штока.

8. Какие специальные модификации цилиндров бывают?

Помимо стандартных одностороннего и двустороннего действия, существуют специальные конструкции:

Таблица специальных типов

листайте таблицу вбок →

ТипПринципПрименениеISO стандарт
Тандем (двухпоршневой)Два поршня в одном корпусе → почти удвоенное усилие (второй поршень теряет площадь промежуточного штока)Когда нужно больше усилия без увеличения диаметраНет стандарта
МногопозиционныйДва цилиндра в серии → 3 или 4 позицииСортировка, многоуровневая подачаНет стандарта
БесштоковыйКаретка движется по направляющей без выступающего штокаДлинные хода (1000+ мм), ограниченное пространствонет единого стандарта
ПоворотныйПневмопривод вращает вал на заданный угол (90° или 180°)Поворотные столы, заслонкиРазличные
С направляющими (слайдер)Шток + 2 направляющие → нет вращенияТочная подача деталей, маркировкаНет стандарта

⚠ Бесштоковые цилиндры: длинный ход при компактной конструкции (предельный ход — по каталогу производителя). Скорость регулируют дросселями на выхлопе, в том числе на распределителе; у моделей с магнитной связью слишком резкий разгон срывает связь каретки с поршнем.

Как выбрать между стандартным и специальным

УсловиеСтандартный (ISO 15552/6432)Специальный
Ход до 500 мм✓Не нужен
Ход 500–5000 ммВозможно (длинный шток)Бесштоковый ✓
Нет места для штокаНевозможноБесштоковый ✓
Нужен поворот, не линейное движениеНевозможноПоворотный ✓
Нужно больше усилия без увеличения ∅Увеличить давлениеТандем ✓

✓ Совет: большинство задач решается стандартными цилиндрами двустороннего действия. Специальные — только когда стандартный физически не помещается или не обеспечивает нужную кинематику.

👉 Компактные цилиндры ISO 21287 →

Магнитный поршень для датчиков положения

Многие современные цилиндры (как одностороннего, так и двустороннего действия) выпускаются с магнитным поршнем — встроенным кольцевым магнитом на поршне; у всех наших цилиндров магнит встроен. Магнит необходим для работы бесконтактных датчиков положения, которые устанавливаются в T-паз или C-паз на корпусе цилиндра. Без магнитного поршня определение положения штока возможно только механическими концевиками — это дороже, сложнее в монтаже и менее надёжно. При заказе цилиндра всегда уточняйте наличие магнитного поршня — в кодах обозначается по-разному: у Festo — суффикс «-A», у AirTAC — буква «S», у SMC — приставка «D» (CDQ2), в наших кодах — «-A». Стоимость магнитного поршня и датчика смотрите в карточках каталога; механический концевик с кронштейном обычно дороже и сложнее в настройке.

Демпфирование в конце хода

При быстром перемещении цилиндра двустороннего действия поршень на полном ходу ударяется о крышку — жёсткий удар, вибрация, преждевременный износ уплотнений. Решение: пневматическое демпфирование — встроенный механизм, который замедляет поршень на последних миллиметрах хода (длина зоны — по каталогу серии). Обозначается в каталоге как «PPV» или «с регулируемым демпфированием», на схеме — отдельным символом демпфера на поршне (ISO 1219-1). Демпфирования по каталогу достаточно, пока энергия движущейся массы не превышает допустимую работу демпфера серии; при больших массах и скоростях нужен внешний упор или замедление дросселями. Без демпфирования ударная нагрузка сокращает ресурс цилиндра. Регулируется винтом на торцевой крышке — закручивайте до устранения стука, но не перетягивайте (цилиндр перестанет доходить до конца хода).

Что в итоге?

  • ✓ Одностороннего — зажимы, стопоры, заданное положение пружины, короткий ход, экономия воздуха
  • ✓ Двустороннего — перемещение, прессы, конвейеры, автоматизация, большинство задач
  • ✓ Формулы: одностороннего F = P×A − Fпружины; двустороннего: выдвижение P×A, втягивание P×(A − Aштока)
  • ✓ Правило: если не уверены — двустороннего (стандартный выбор), но положение при пропаже воздуха и напряжения продумайте в любом случае

👉 Подобрать цилиндр в каталоге →

Серии цилиндров corneta.tech

листайте таблицу вбок →

СерияСтандартТипыСсылка
