Расчёт Kv/Cv пневмоконтура: подбираем фитинги, клапаны и трубку под нужный расход

Самая частая жалоба инженера-наладчика: «компрессор хороший, цилиндр новый, а система всё равно работает медленно». В 7 из 10 случаев виноват не отдельный компонент, а «бутылочное горло» — самый узкий элемент в цепочке от компрессора до штока цилиндра. Это может быть клапан 5/2 с Kv = 0,3, поставленный к цилиндру DSBC-50, который требует Kv не меньше 0,9, или фитинг M5 диаметром 3 мм, через который пытается «протиснуться» расход на 1500 нл/мин. Расчёт Kv/Cv становится критически важен и при замене импортного распределителя на совместимый аналог — пропускная способность нового клапана должна точно совпадать с оригиналом, иначе скорость цикла «уплывёт» даже при идеальных присоединительных размерах по ISO 5599. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает сквозной расчёт пропускной способности всей пневмоцепочки, формулу перевода Kv → расход → Cv, и приводит пошаговый пример для типового контура DSBC-50-100 с клапаном 5/2 и трубкой ⌀8 мм. После прочтения вы сможете самостоятельно проверить любой пневмоконтур и найти узкое место за 10-15 минут — без замены оборудования вслепую.

Краткий ответ: формула и порядок действий

Основная формула для расчёта расхода через клапан или фитинг при сжимаемом потоке воздуха:

Qn = Kv × √(Δp × (p₁ + p₂) / T) · 514, где Qn — расход в нормальных л/мин, Kv — коэффициент в м³/ч·бар, Δp — перепад давления (p₁ − p₂) в бар, p₁ — давление до клапана абсолютное (бар), p₂ — после клапана (бар), T — абсолютная температура в Кельвинах. Для типовых условий +20 °C (T=293 K) и при работе в «докритическом» режиме (Δp < 0,5·p₁) формула упрощается до Qn ≈ Kv × 30 × √(Δp × p₂). Перевод Kv в Cv (привычный для американских каталогов): Cv = Kv / 0,865, обратно Kv = Cv × 0,865.

Порядок действий при подборе пневмоконтура: (1) считаем требуемый расход цилиндра Qn по объёму штоковой и поршневой камеры и времени хода, (2) определяем допустимый перепад давления Δp на цепочке (норма ≤0,5 бар на всю последовательность), (3) для последовательно соединённых элементов вычисляем суммарную пропускную способность через 1/Kv²_общ = 1/Kv₁² + 1/Kv₂² + … + 1/Kvₙ², (4) сверяем с требуемым расходом, (5) находим самый низкий Kv в цепочке — это и есть «бутылочное горло». Заменяя только узкое место, можно увеличить пропускную способность всего контура на 30-60 % без замены компрессора и магистрали.

Что такое Kv и Cv: физический смысл

Kv — европейский коэффициент пропускной способности по ISO 6358, численно равный расходу воды в м³/ч при перепаде давления 1 бар через клапан. Хотя единица определена для воды, через коэффициенты пересчёта Kv применяют и для воздуха. Чем больше Kv, тем больший расход проходит через элемент при том же перепаде давления. Для пневмоклапанов 5/2 серии 4V Kv обычно составляет 0,3-1,2 в зависимости от типоразмера, для распределителей-«великанов» серии 5V — до 5,0.

Cv — американский аналог, измеряемый в галлонах в минуту при перепаде 1 psi. Используется в каталогах SMC, Numatics и старых каталогах Festo до 2000-х годов. Численное соотношение жёстко зафиксировано: Cv = Kv × 1,156, или эквивалентно Cv = Kv / 0,865. Например клапан с Kv = 0,52 имеет Cv = 0,60. На западных пневмосхемах вы чаще встречаете Cv, на европейских и в каталоге WAALPC — Kv.

Третий близкий параметр — C (Sonic Conductance), измеряется в дм³/(с·бар) по ISO 6358. Он точнее описывает поведение клапана в критическом режиме (когда Δp велик), но в практических расчётах для пневмоконтуров 6-8 бар разница между подходами Kv и C не превышает 5-7 %. Подбор оборудования в каталоге WAALPC ведём по Kv — это привычная инженерам РФ единица.

Цепочка потерь: где появляется «бутылочное горло»

Пневмоконтур — это набор последовательно соединённых элементов: блок подготовки воздуха, фитинг ввода, магистральная трубка, отвод, клапан-распределитель, фитинг на выходе, дроссель с обратным клапаном, рабочая трубка, фитинг цилиндра, сам цилиндр. У каждого свой Kv. Принципиальное отличие пневмоконтура от электрической цепи: пропускные способности складываются НЕ линейно, а через квадраты обратных величин. Это значит, что один узкий элемент «вытаскивает» всю цепочку вниз.

Пример. У вас цепочка: фитинг G1/4 (Kv = 1,5) + трубка PU 8×6 (Kv эквивалент = 0,9) + клапан 4V210 (Kv = 0,38) + дроссель SL10-02 (Kv = 0,72) + фитинг M5 (Kv = 0,18) + цилиндр DSBC-32 (Kv эквивалент = 1,1). Считаем: 1/Kv² = 1/1,5² + 1/0,9² + 1/0,38² + 1/0,72² + 1/0,18² + 1/1,1² = 0,44 + 1,23 + 6,93 + 1,93 + 30,86 + 0,83 = 42,2. Kv_общ = 1/√42,2 = 0,154. Это значит, что вся ваша красивая система работает с пропускной способностью самого узкого элемента — фитинга M5 на дросселе, и даже хуже из-за остальных потерь. Без замены этого M5-фитинга на G1/8 другие оптимизации не дадут эффекта. Подробнее про диагностику медленной системы — в материале пневмосистема работает медленно: 7-шаговая диагностика.

Пошаговый расчёт для цилиндра DSBC-50-100

Задача: цилиндр DSBC-50-100 (∅50 мм, ход 100 мм), требуется скорость хода 0,5 м/с (то есть ход за 0,2 с), рабочее давление 6 бар, питание от 8-барной магистрали. Подобрать клапан, фитинги и трубку.

Шаг 1. Считаем требуемый расход воздуха цилиндром. Объём поршневой камеры: V = π × (0,025)² × 0,1 = 0,000196 м³ = 0,196 л. При давлении 6 бар (абс. 7) приведённый к атмосферному объём: Vn = V × p_абс = 0,196 × 7 = 1,37 нл за один ход. Время хода — 0,2 с, расход в секунду Qn_с = 1,37 / 0,2 = 6,85 нл/с = 411 нл/мин. С запасом 20 % на потери и заполнение мёртвых объёмов получаем требуемый расход Qn ≈ 500 нл/мин.

Шаг 2. Определяем допустимый перепад давления. Из 8 бар магистрального давления (абс. 9) и требуемых 6 бар у цилиндра (абс. 7) допустим перепад Δp = 2 бар на всю цепочку. Распределяем: БПВ — 0,3 бар, магистральная трубка — 0,4 бар, клапан — 0,8 бар, дроссель — 0,3 бар, рабочая трубка + фитинги — 0,2 бар. Итого на клапан Δp_клапан = 0,8 бар при p_абс = 7,5 бар.

Шаг 3. Считаем требуемый Kv клапана. Из упрощённой формулы Qn ≈ Kv × 30 × √(Δp × p_абс_после): 500 = Kv × 30 × √(0,8 × 6,2) = Kv × 30 × 2,23 = Kv × 66,8. Kv_треб = 500 / 66,8 = 0,48. Из каталога WAALPC подходит распределитель 4V220-08 с Kv = 0,52 (запас 8 %) или 4V310-10 с Kv = 0,84 (запас 75 %). Для длинной серии 100 000+ циклов в смену выбираем 4V310 — больше запас, меньше износ.

Шаг 4. Подбираем трубку и фитинги. При Qn = 500 нл/мин и длине рабочей линии 1,5 м потери в трубке должны быть в пределах 0,15 бар. Из таблицы пневматических потерь трубка PU 8×6 (внутр. 6 мм) даёт около 0,3 бар на метр при таком расходе — много. Берём PU 10×8 (внутр. 8 мм) — 0,08 бар/м, на 1,5 м — 0,12 бар. Подходит. Фитинги G1/4 с Kv ≥ 1,5 — push-in PC10-G1/4 (Kv = 1,8). Подбираем в каталоге пневмофитинги.

Шаг 5. Проверяем суммарный Kv цепочки. 1/Kv²_общ = 1/0,84² + 1/1,8² + 1/1,8² + 1/2,5² = 1,42 + 0,31 + 0,31 + 0,16 = 2,2. Kv_общ = 1/√2,2 = 0,67. Подставляем обратно: Qn_реальный = 0,67 × 30 × √(2 × 7,5) = 0,67 × 30 × 3,87 = 778 нл/мин. Запас 56 % к требуемым 500 — отличный результат. Цилиндр будет ходить за 0,15 с вместо 0,2 с при тех же настройках дросселя.

Подробный пошаговый расчёт скорости и времени хода для произвольного цилиндра — в калькуляторе расчёта усилия и хода пневмоцилиндра, статья расчёт усилия пневмоцилиндра разбирает методику расчёта силы по диаметру поршня.

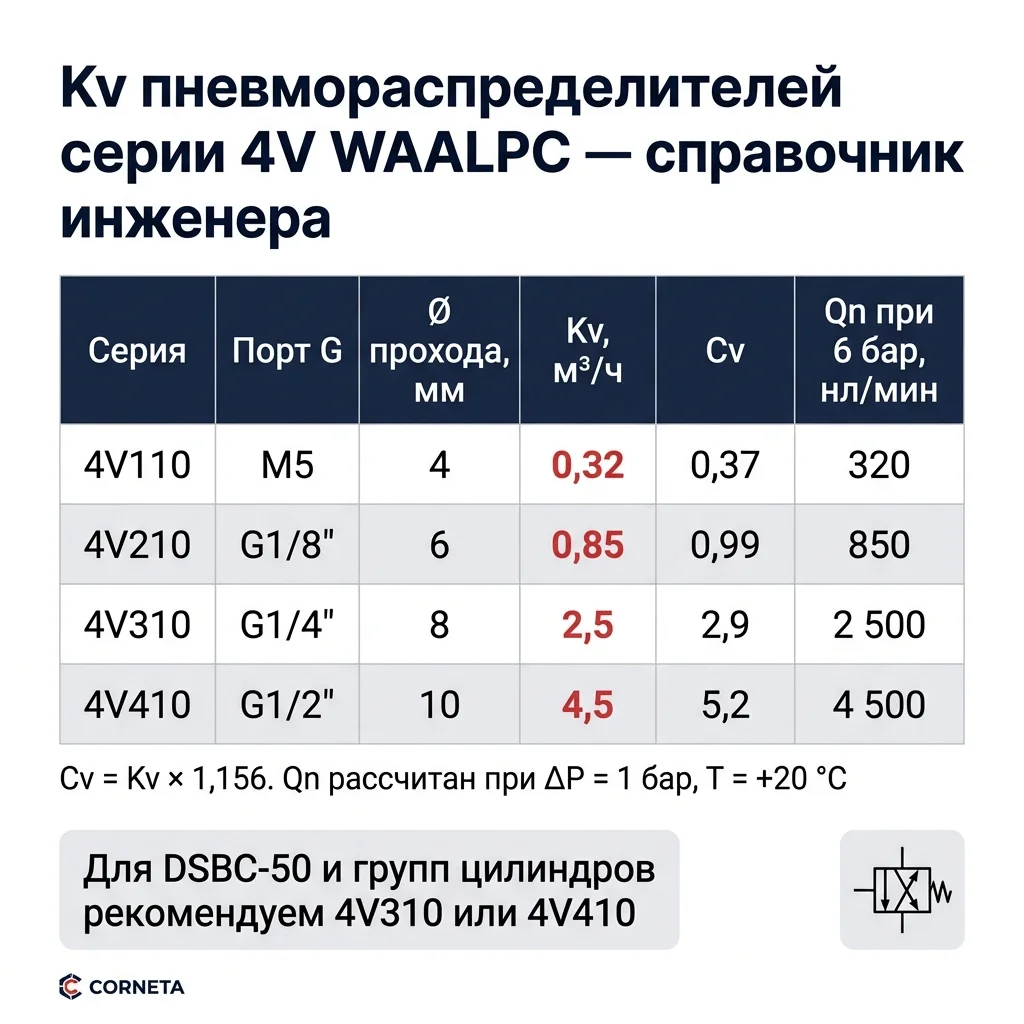

Таблица Kv для серий клапанов WAALPC

Серия 4V WAALPC — это совместимые аналоги европейских серий распределителей по стандартам ISO 5599-1/2 и сопоставимой пропускной способности: 4V110 (Kv 0,21) / 4V210 (Kv 0,38) / 4V310 (Kv 0,84) / 4V410 (Kv 1,52). При подборе замены импортной пневматики мы опираемся именно на пару параметров «присоединительные размеры + Kv» — этого достаточно, чтобы новый клапан стал в существующую плиту без переделки и держал ту же скорость цикла. Если в работе список из 10-50 распределителей импортного производства — присылайте артикулы, инженер вернёт сводную таблицу с Kv оригинала и аналога WAALPC.

Серия / артикул	Тип	Резьба	Kv, м³/(ч·бар)	Cv	Qn, нл/мин при Δp=1 бар
3V110-06	3/2 моностабильный	M5 / G1/8	0,18	0,21	170
4V110-06	5/2 моностабильный	M5 / G1/8	0,21	0,24	200
4V210-08	5/2 моностабильный	G1/4	0,38	0,44	360
4V220-08	5/2 бистабильный	G1/4	0,52	0,60	490
4V310-10	5/2 моностабильный	G3/8	0,84	0,97	790
4V410-15	5/2 моностабильный	G1/2	1,52	1,76	1430
5V510-15	5/2 с увеличенным сечением	G1/2	2,10	2,43	1980

Подбор замены распределителя по Kv в списке артикулов

Распространённая ситуация: на участке стоит 5-10 (или 30-50) распределителей импортного производства, нужно подобрать аналог под замену. Сводить «по диаметру резьбы» — типовая ошибка: внутренний канал золотника и форма каналов задают Kv независимо от резьбы, поэтому два клапана G1/4 разных производителей могут отличаться по пропускной способности в 2-2,2 раза. Если выбрать аналог только по присоединению — линия после замены замедлится на 20-40 %, и виноваты будут «не те» компоненты.

Серия 4V WAALPC закрывает основную сетку европейских распределителей по двум одновременным условиям: совместимость по плите крепления / переходным интерфейсам ISO 5599-1 и ISO 5599-2, и совпадение Kv. Это и есть совместимый аналог — drop-in замена без переделки коллектора, без замены трубок и без перенастройки дросселей. По нашей рабочей практике 90-95 % позиций из типового списка европейской пневматики однозначно ложатся на сетку 4V110 / 4V210 / 4V310 / 4V410 / 5V510, остаток требует функциональной замены или уточнения по схеме.

Чтобы инженер не «угадывал» Kv каждой позиции вручную — пришлите список артикулов оригинала (Excel, PDF спецификации или фото шильдиков). В ответ возвращаем таблицу по 5 категориям замены: точное соответствие со склада, точное соответствие под заказ, функциональная замена с пометкой различий, требует уточнения у заказчика, не наш профиль. По каждой строке таблицы — обоснование подбора: Kv оригинала и аналога, тип присоединения, тип катушки, рекомендации по совместимости с действующей плитой. Срок подбора по типовому списку из 10-50 распределителей — 1 рабочий день. Это инженерный консалтинг по замене импортной пневматики, а не прайс-лист «по похожей резьбе».

Типовые «бутылочные горла» в реальных контурах

За 6 лет проектирования и обслуживания пневмоконтуров на 50+ объектах автоматизации я наблюдаю одни и те же узкие места. (1) Фитинг M5 на дросселе цилиндра. Когда инженер выбрал хороший клапан 4V310 (Kv=0,84) и трубку 10×8, но прикрутил к цилиндру дроссель с резьбой M5 диаметром 3 мм (Kv=0,18) — общий Kv падает до 0,17. Решение: ставить дроссели SL10 с резьбой G1/8 или G1/4 (Kv=0,7-1,1). (2) Длинная магистраль 6×4 PU. Магистраль 20-30 м тонкой трубкой 6×4 даёт потерю 1,5-2 бар при расходе 800 нл/мин — пневмосистема постоянно «недокармливается». Решение: PA 12×10 или 16×14 на длинных участках.

(3) Угловой push-in фитинг вместо проходного. Угловой фитинг с поворотом 90° даёт потерю на 30-40 % больше прямого того же диаметра. (4) Дроссель с обратным клапаном PUC вместо SL. Серия PUC у некоторых производителей имеет Kv в 2-2,5 раза меньше «полноразмерных» SL. Это видно только по даташиту. (5) Глушитель забитый частицами. Через год работы Kv глушителя падает с 1,5 до 0,3-0,5 — выхлоп не уходит, цилиндр медленный в одну сторону.

Тройка ключа подбора замены: Kv + внутренний канал + резьба

Когда в «бутылочное горло» попадает не клапан и не трубка, а узел подготовки воздуха (БПВ/ФРЛ) или входной цанговый фитинг — подбор аналога идёт по трём параметрам одновременно: Kv узла, внутренний канал по ISO 8573 для блоков фильтр-регулятор, и присоединительная резьба. Совмещение «по резьбе» здесь даёт ту же ошибку, что и на распределителях: G1/4 ФРЛ Festo MS4 и Norgren R64 серии Excelon различаются по Kv на 25-35%, а вход узла на 3/8″ против 1/2″ при одинаковой выходной резьбе урезает расход линии на 40%.

Серии WAALPC AF / AR / AC закрывают типовую сетку фильтров (5 мкм / 25 мкм по ISO 8573-1 классы 4-6), регуляторов давления (0,05-0,85 МПа) и лубрикаторов с шагом резьб G1/8 – G1/2. Совместимый аналог подбирается по Kv и присоединению, кронштейн и манометр сохраняются от оригинального блока.

Оригинал (модуль)	Резьба	Kv, м³/ч·бар	Аналог WAALPC	Срок
Festo MS4-LFR-1/4 (фильтр-регулятор)	G1/4	1,1	AC2000-02	склад Москва
Festo MS6-LFR-3/8 (фильтр-регулятор)	G3/8	2,4	AC3000-03	склад Москва
Norgren B64G-NNK-AD3-RMN (фильтр)	G1/4	1,3	AF2000-02	склад Москва
Norgren R64G-2GK-RMN (регулятор)	G1/4	1,4	AR2000-02	склад Москва
Festo QS-G1/4-8 (цанговый фитинг)	G1/4–Ø8	0,9	PC8-02	склад Москва
Festo QSL-G3/8-10 (угловой цанговый)	G3/8–Ø10	1,2	PL10-03	склад Москва

Для цанговый фитингов критично смотреть не маркировку трубки (8×6), а реальный Kv по даташиту: у углового QSL он на 25-30% ниже прямого QS того же диаметра, и это «съедает» Kv клапана 4V310 ровно на величину запаса. Если в проекте 30+ позиций ФРЛ и фитингов разных производителей — список артикулов с расходом по узлам мы возвращаем разложенным по совместимости и Kv в течение 1 рабочего дня, /podbor-zameny-importnoy-pnevmatiki/.

Связь Kv с потерей давления на трубке

Эквивалентный Kv пневмотрубки зависит от внутреннего диаметра, длины и шероховатости. Простая инженерная формула для гладкой пластиковой трубки PU/PA при ламинарно-турбулентном режиме: Kv_трубки ≈ 3,1 × d²·⁵ / √L, где d — внутренний диаметр в мм, L — длина в м. Для PU 8×6 длиной 2 м: Kv = 3,1 × 6²·⁵ / √2 = 3,1 × 88,2 / 1,41 = 194. То есть 1,94 м³/ч·бар — фитинги и клапаны почти всегда «уже» трубки 8×6 на коротких отрезках до 2-3 м. Но при длине 20 м тот же расчёт даёт Kv = 0,61 — уже сравнимо с клапаном.

Это объясняет, почему на коротких рабочих линиях (1-3 м от клапана до цилиндра) трубка не лимитирует, а на длинных магистральных (15-30 м от компрессорной до участка) — становится самым узким местом. Поэтому магистральные линии всегда делают трубкой минимум на 1-2 ступени большего диаметра, чем рабочие. Подробнее — в статьях перепады давления в пневмосистеме и экономия сжатого воздуха.

Типичные ошибки при расчёте

• Складывать Kv линейно вместо обратных квадратов. Если в каталоге два клапана с Kv=0,5 каждый, их последовательное соединение даёт Kv не 1,0, а 0,35 (через формулу 1/Kv²_общ = 1/0,5² + 1/0,5² = 8, Kv = 0,35). Параллельное — да, складывается.
• Брать Kv «по диаметру резьбы». Резьба G1/4 ≠ Kv 1,0. Один клапан G1/4 может иметь Kv 0,38, другой 0,85 — зависит от конструкции золотника. Всегда смотрите даташит.
• Игнорировать дроссели в цепочке. Винт дросселя при закрытии на 50 % уменьшает Kv в 3-5 раз. Расчёт нужно делать в рабочем положении винта, а не «полностью открыт».
• Не учитывать запас 20-30 % на старение. Через 2-3 года эксплуатации Kv реального клапана падает на 15-25 % из-за износа золотника и засора. Если в новом виде впритык — через год будет лимит.
• Считать только участок «клапан → цилиндр». Магистраль от компрессорной к стенду — такой же элемент цепочки. На длинной тонкой магистрали 30 м труб 6×4 теряете 30-40 % давления, и никакой Kv клапана это не компенсирует.
• Смешивать Kv по ISO 6358 и старые «нормальные» расходы Qn производителя. Некоторые азиатские каталоги указывают «номинальный расход» при странных условиях, например p1=7 бар p2=5 бар при +25 °C. Пересчёт в Kv — Kv = Qn / (30 × √((p1-p2) × p2)). Всегда приводите к одной системе единиц.
• Не делать запас на холодный пуск. При −20 °C плотность воздуха выше на 17 %, эффективный Kv через тот же клапан ниже. Зимой ставьте клапан на типоразмер больше.

Связанные материалы

• Пневмосистема работает медленно — 7-шаговая диагностика
• Перепады давления в пневмосистеме — причины и расчёт
• Расчёт усилия пневмоцилиндра по диаметру и давлению
• Что такое нл/мин — нормальные литры и пересчёт расхода
• Экономия сжатого воздуха — снижение потерь
• Калькулятор потери давления в магистрали
• Калькулятор Kv/Cv клапанов
• Калькулятор усилия и скорости пневмоцилиндра
• Пневмораспределители 5/2 серии 4V WAALPC

Подобрать товар в каталоге

Артикул	Назначение	Kv	Цена, ₽	Под какой цилиндр
4V210-08	Распределитель 5/2 G1/4	0,38	880	DSBC-25, DSBC-32 средние скорости
4V310-10	Распределитель 5/2 G3/8	0,84	1 420	DSBC-40, DSBC-50, DSBC-63
4V410-15	Распределитель 5/2 G1/2	1,52	2 380	DSBC-80, DSBC-100, DSBC-125
SL10-02	Дроссель с обратным клапаном G1/4	0,72	385	DSBC-32, DSBC-40, DSBC-50
PC10-G1/4	Фитинг push-in прямой	1,80	95	Трубка PU/PA 10×8 на G1/4

Часто задаваемые вопросы

Как перевести Kv в Cv и обратно?

Жёсткая формула: Cv = Kv / 0,865, или Cv = Kv × 1,156. Обратно: Kv = Cv × 0,865. Например клапан 4V310 с Kv=0,84 имеет Cv=0,97. Это перевод по определению через одну и ту же физическую величину пропускной способности, ошибиться нельзя.

Что важнее при подборе клапана — Kv или диаметр резьбы?

Kv. Резьба определяет только присоединительный размер, а внутренний канал и форма золотника могут давать разный Kv при той же резьбе. Например, два клапана G1/4 могут иметь Kv 0,38 и 0,85 — разница в 2,2 раза. Всегда смотрите Kv в даташите, не «по размеру штуцера».

Какой запас по Kv брать при подборе?

Минимум 20 % на номинал нового изделия и плюс 15-20 % на старение за 3-5 лет. Итого Kv_клапана = Kv_требуемый × 1,4-1,5. Это даёт стабильную работу всю гарантированную жизнь оборудования без замены на больший типоразмер через год.

Можно ли посчитать Kv пневмоконтура самостоятельно или нужен софт?

Самостоятельно — да, расчёт занимает 10-15 минут с калькулятором. Формулы: Qn = Kv × 30 × √(Δp × p_абс) для каждого элемента, 1/Kv²_общ = Σ 1/Kvᵢ² для последовательного соединения. Сложный софт (FluidDraw, AutomationStudio) нужен для систем с обратными связями и динамическим расчётом. Для типовых линейных контуров достаточно Excel.

Как Kv меняется с давлением воздуха?

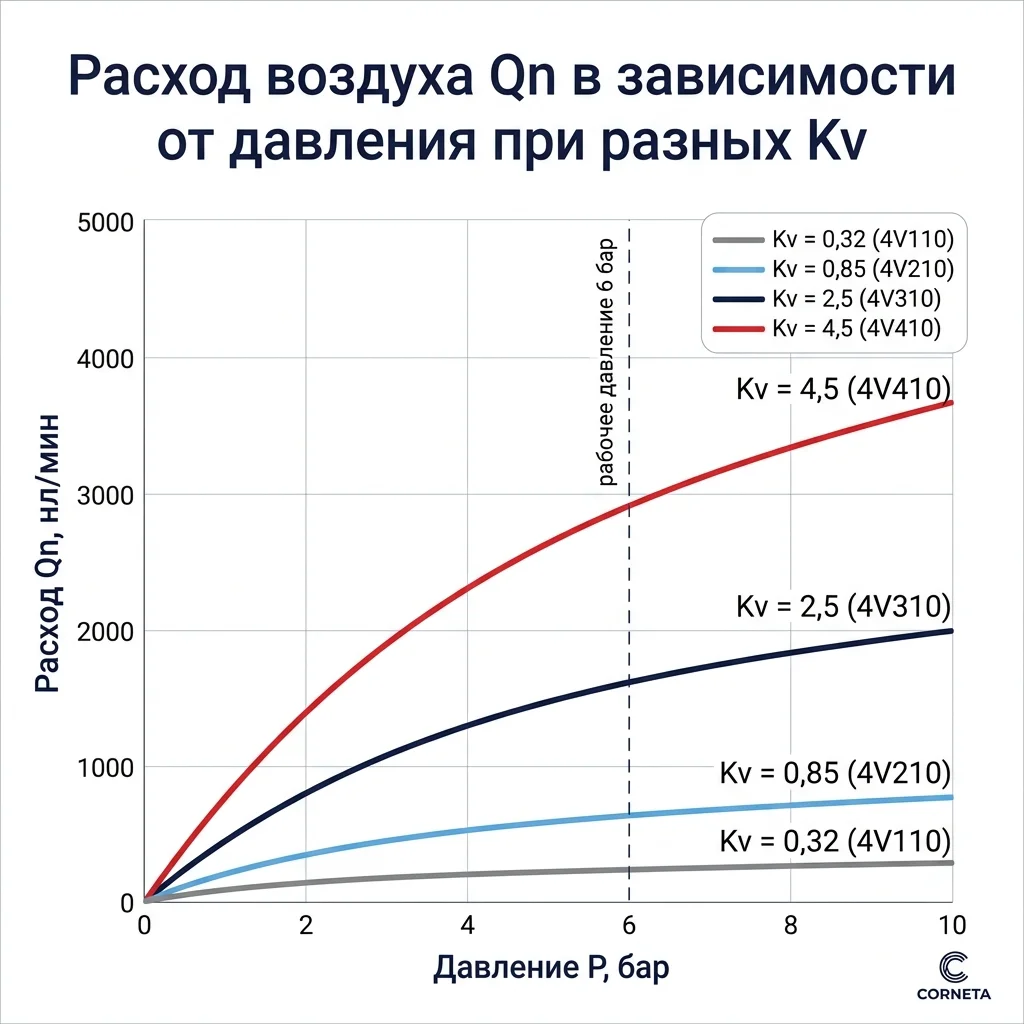

Сам Kv — это конструктивный параметр клапана, он не зависит от давления. От давления зависит расход воздуха при заданном Kv. Чем выше абсолютное давление перед клапаном, тем больший Qn проходит при том же перепаде Δp. На 8 бар через клапан Kv=0,5 пройдёт в 1,4 раза больше, чем при 4 бар — пропорционально √p_абс.

Сколько Kv нужно для цилиндра DSBC-100?

Для DSBC-100 (∅100 мм) с типовой скоростью 0,3 м/с и ходом 200 мм требуемый расход Qn ≈ 2400-3000 нл/мин при Δp=0,8 бар. Соответственно нужен Kv клапана не ниже 2,1-2,5. Это уровень 5V510-15 (Kv=2,1) или 4V510-15 (Kv=2,0). Для DSBC-125 — уже распределители G3/4 серии 5V с Kv=3,5+.

Как подобрать распределитель по Kv при замене импортного по списку артикулов?

Пришлите список артикулов оригинала (Excel, спецификация, фото шильдиков) — в ответ инженер вернёт таблицу подбора по 5 категориям замены: точное соответствие со склада, точное соответствие под заказ, функциональная замена, требует уточнения у заказчика, не наш профиль. Подбор идёт по двум одновременным условиям: совпадение присоединительных размеров (ISO 5599-1/2 для плитных распределителей, резьба для одиночных) и совпадение Kv в пределах ±10 %. Серия 4V WAALPC покрывает 90-95 % позиций сетки европейских распределителей. Срок подбора по типовому списку из 10-50 позиций — 1 рабочий день. Это инженерный консалтинг по замене импортной пневматики, обоснование по каждой строке таблицы прикладывается.

Итог: расчёт Kv — это и про новые контуры, и про замену

Сквозной расчёт пропускной способности по формуле 1/Kv²_общ = Σ 1/Kvᵢ² решает две задачи. Первая — спроектировать новый пневмоконтур с гарантированным запасом и без «бутылочного горла», когда самый узкий элемент тянет вниз пропускную способность всей цепочки. Вторая — обоснованно подобрать совместимый аналог импортного распределителя так, чтобы скорость цикла, время такта и динамика штока не изменились после замены. По обеим задачам формула одна — отличается только направление подбора.

Если в работе подбор замены европейских распределителей по списку 10-50 позиций — пришлите артикулы оригинала на почту или через форму. Инженер вернёт таблицу WAALPC серии 4V со ссылками на каталог, Kv каждого аналога, обоснованием по 5 категориям замены и сроками поставки — за 1 рабочий день для типового списка. Это инженерный консалтинг по замене импортной пневматики: техническое решение под конкретный контур, а не подбор «по похожей резьбе».
