Распределители 5/2 ходовые

Отображение 14

Условный проход
Максимальный расход (при 0.6 МПа, ΔP=0.1 МПа)
Присоединение (размер порта)
Тип резьбы
Рабочее напряжение катушки
Тип действия

Пневмораспределители 5/2 — основной тип распределителя для управления пневмоцилиндрами двустороннего действия. 5 линий (портов), 2 позиции: при переключении воздух подаётся попеременно на переднюю и заднюю полость цилиндра, обеспечивая его возвратно-поступательное движение. В каталоге 48 моделей Waalpc — аналоги Festo CPE/MFH и SMC SY5120.

Что означает «5/2»

Первая цифра — 5 линий: один вход для подачи воздуха (P), два выхода на цилиндр (A, B), два выхлопных отверстия (R, S). Вторая цифра — 2 позиции: распределитель имеет два рабочих состояния, при переключении воздух идёт то на порт A, то на порт B. Подробная схема подключения: гайд по 5/2 →.

Моностабильный (mono) vs бистабильный (bi)

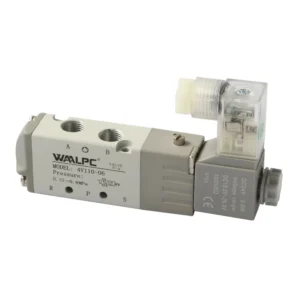

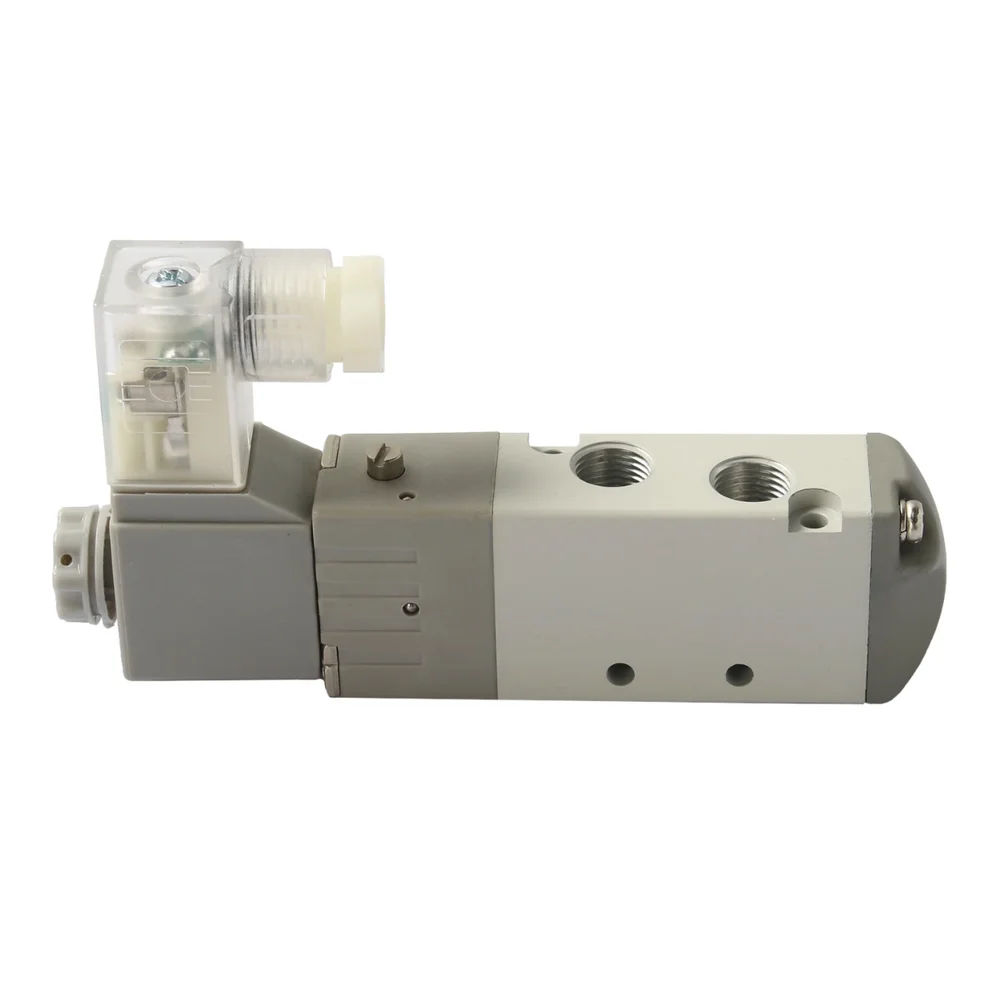

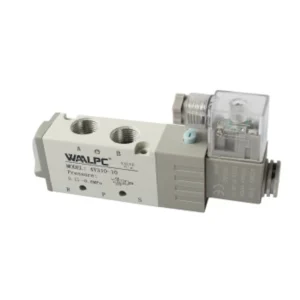

Моностабильный 5/2 — одна катушка

Стандартный вариант для большинства задач. При подаче напряжения распределитель переключается, при снятии — возвращается пружиной в исходное положение. Простая логика управления ПЛК: выход включён → цилиндр выдвинут, выход выключен → цилиндр втянут.

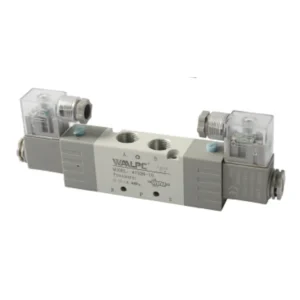

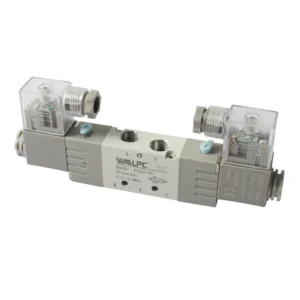

Бистабильный 5/2 — две катушки

Импульсное управление: переключение коротким импульсом (0,1–0,5 с) на нужную катушку. Положение фиксируется без подачи питания. Применяется:

Напряжение катушек

В нашем каталоге распределители 5/2 доступны с катушками:

Размеры портов

Выбор размера определяется пропускной способностью. Слишком мелкий порт «душит» цилиндр — он работает медленно. Используйте калькулятор Cv/Kv для точного подбора.

Типы управления

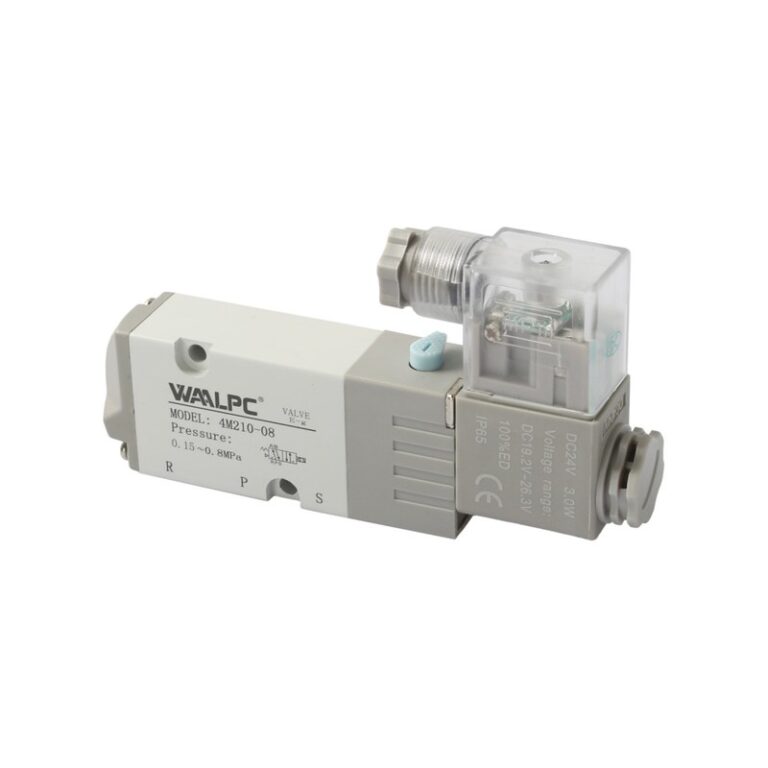

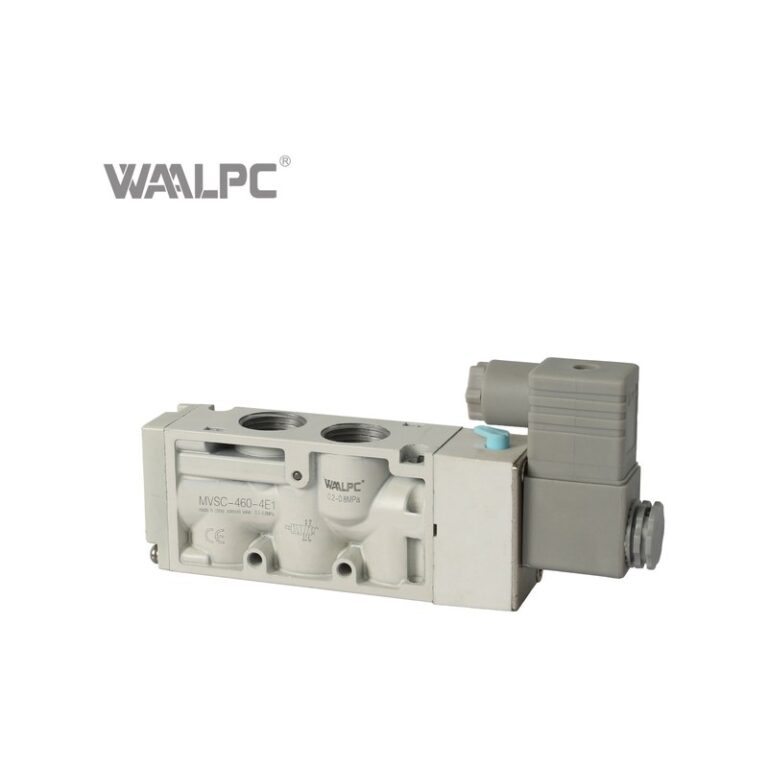

Электропневматические — основная линейка. Катушка управляется сигналом ПЛК. Для точной и быстрой автоматизации.

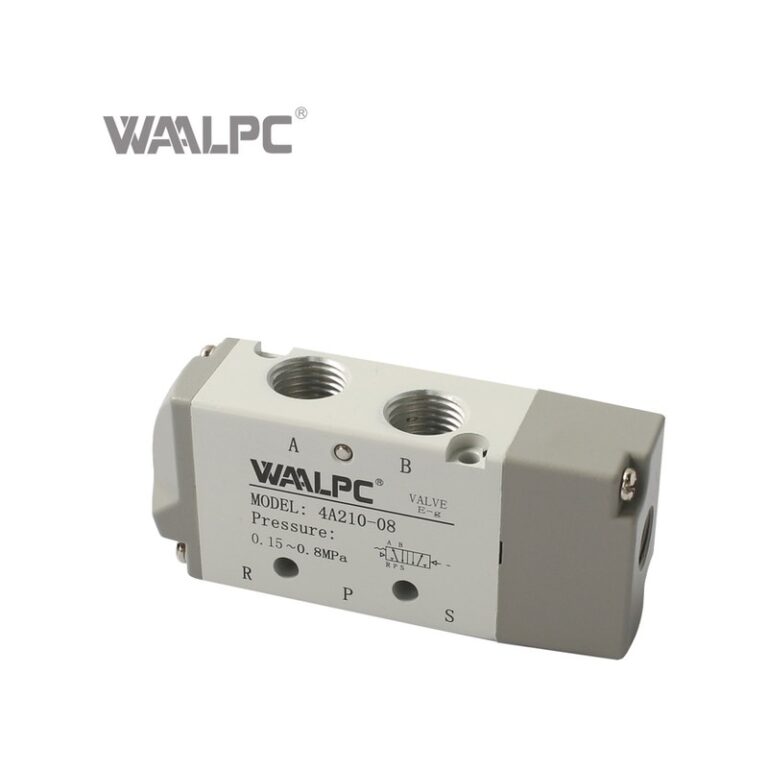

С пневмоуправлением — управляющий сигнал тоже пневматический. Применяются во взрывоопасных средах, где нельзя электричество.

С ручным дублированием — кнопка на корпусе позволяет переключить распределитель вручную (для тестирования, наладки).

Подключение 5/2 к цилиндру

  1. Порт 1 (P) подключается к магистрали сжатого воздуха через ФРЛ-блок
  2. Порт 4 (A) → задняя полость цилиндра (выдвижение штока)
  3. Порт 2 (B) → передняя полость цилиндра (втягивание штока)
  4. Порты 3 (R) и 5 (S) — выхлоп, на них ставят пневмоглушители

Аналоги Festo, SMC, Camozzi

Waalpc 4V210, 4V320 — прямые аналоги:

Совместимость по присоединительным размерам, Cv, времени срабатывания. Экономия 40–60% от оригинальной цены.

Как выбрать распределитель 5/2

  1. Рассчитайте Cv под ваш цилиндр: калькулятор Cv/Kv →
  2. Определите стабильность: моно (стандарт) или би (для энергонезависимости)
  3. Выберите напряжение катушки под систему управления
  4. Подберите размер порта (по расчётному Cv и цилиндру)
  5. Проверьте время срабатывания — критично для высокочастотных циклов
