Как читать пневматические схемы: полное руководство по обозначениям ISO 1219-1

Как читать пневматические схемы: полное руководство по обозначениям ISO 1219-1
Коротко: Пневмосхему по ISO 1219-1 читают снизу вверх: от источника воздуха и блока подготовки через распределители к цилиндрам. Квадраты распределителя — его позиции (5/2: пять портов, две позиции). Порты нумеруют по ISO 11727: 1 — подвод, 2 и 4 — выходы на цилиндр, 3 и 5 — выхлоп, 12 и 14 — управление.

Пневматическая принципиальная схема показывает не конструкцию, а связи: исполнительные устройства, распределители и подготовку воздуха, обозначенные символами по ISO 1219-1, с номерами портов по ISO 11727. Ниже — как её читать.

Таблицы усилий, формулы и типовые схемы с расшифровкой — в справочнике по выбору пневматики; печатную шпаргалку можно скачать в PDF.

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Номер порта (ISO 11727) Буква Назначение
1 P подвод сжатого воздуха
2 и 4 B и A рабочие выходы на цилиндр
3 и 5 S и R выхлоп в атмосферу
12 и 14 — каналы управления (пилоты)

Число квадратов у распределителя — число позиций (2/2, 3/2, 5/2, 5/3); символы по бокам — вид управления. Схему читают от источника воздуха к цилиндрам. Соответствие букв и цифр сверяйте по маркировке изготовителя.

Подобрать по каталогу

Как читать пневматические схемы: от источника воздуха и блока подготовки через распределители к цилиндрам; у распределителя считают квадраты (позиции) и смотрят символы управления по бокам, порты читают по номерам ISO 11727.

Краткий ответ: буквенные обозначения P, A, B, R, S — распространённая маркировка портов распределителя; она встречается и в современных каталогах: P — подвод сжатого воздуха, A и B — рабочие выходы на цилиндр, R и S — выхлоп в атмосферу. В типовом подключении ISO 11727: 1 — питание, 2 и 4 — рабочие порты, 3 и 5 — выхлопы, 12 и 14 — управление. Соответствие букв A/B и R/S цифрам сверяют по маркировке изготовителя. Условные символы элементов задаёт ISO 1219-1, а правила построения схем — ISO 1219-2. В России условные обозначения регламентируют ГОСТ 2.780-96 (элементы гидравлических и пневматических сетей), ГОСТ 2.781-96 (распределительная и регулирующая аппаратура) и ГОСТ 2.782-96 (насосы и двигатели); прежнее название стандарта символов — DIN ISO 1219, сегодня это EN ISO 1219-1. Сами элементы на отечественных схемах подписывают буквенным кодом по ГОСТ 2.704-2011: Р — распределитель, Ц — цилиндр, КО — клапан обратный, ДР — дроссель, Ф — фильтр, МН — манометр (полная таблица кодов).

Коротко: ISO 1219 — язык условных обозначений пневмосхем: часть 1 (ISO 1219-1) задаёт графические символы, часть 2 (ISO 1219-2) — правила построения принципиальных схем, а маркировку портов задаёт отдельный стандарт ISO 11727. Схему удобно читать от источника к исполнителям; на типовой компоновке — снизу вверх: внизу источник воздуха и блок подготовки (ФРЛ), в середине распределители, вверху исполнительные механизмы — цилиндры и захваты. Распределитель рисуют как ряд квадратов: число квадратов = число позиций (2/2, 3/2, 5/2, 5/3), стрелки внутри — каналы прохода воздуха, тупик «Т» — закрытый порт, а символы по бокам показывают управление (катушка, пилот, пружина, ручной привод). Порты нумеруют по ISO 11727:

Номер Назначение
1 (P) подвод сжатого воздуха
2, 4 (B, A) рабочие выходы на цилиндр
3, 5 (S, R) выхлоп в атмосферу
12, 14 каналы управления (пилоты)

Пример: распределитель 5/2 — два квадрата (две позиции), пять портов; 5/3 с центральной позицией C — закрытый центр, E — открытый (выхлоп), P — давление в обе линии (например, серия WAALPC 4V330/4V430). Двухпозиционный 5/2 с электроуправлением — серия 4V.

📌 КраткоПневмосхему удобно читать от источника давления к исполнителю: компрессор → блок подготовки воздуха → распределитель → пневмоцилиндр. Каждый компонент обозначается стандартным символом — квадратами для распределителей, кругами для манометров, цилиндр со штоком — для исполнительного механизма.

Умение читать пневматическую схему — базовый навык для инженера, механика и снабженца. Стандарт ISO 1219-1 описывает единый графический язык: графические символы и линии; номера портов распределителей задаёт отдельный ISO 11727. Если вы понимаете «алфавит» — вы прочтёте любую схему за 5 минут вместо 5 часов.

Типичная ситуация на пуске: линию собирают «по фотографии», без схемы. Порты 5/2 распределителя подключают наоборот, и цилиндр едет «не туда»: шток выдвигается вместо втягивания — «всё подключено правильно, а работает наоборот». По схеме такая ошибка находится за минуты: смотрят, к какому порту (2 или 4) по схеме идёт камера выдвижения, и сверяют обе рабочие линии с требуемой логикой. Переподключение выполняют после отключения питания, сброса давления и безопасной фиксации нагрузки. Эта статья — чтобы такого не было при вашем запуске.

🎯 На этой странице — полное руководство для инженера

Факты сверены с ISO 1219-1, ISO 1219-2 и ISO 11727.

Для кого эта статья: инженерам-проектировщикам, механикам-наладчикам (для поиска неисправностей по схеме) и снабженцам (для правильного заказа запчастей по обозначениям).

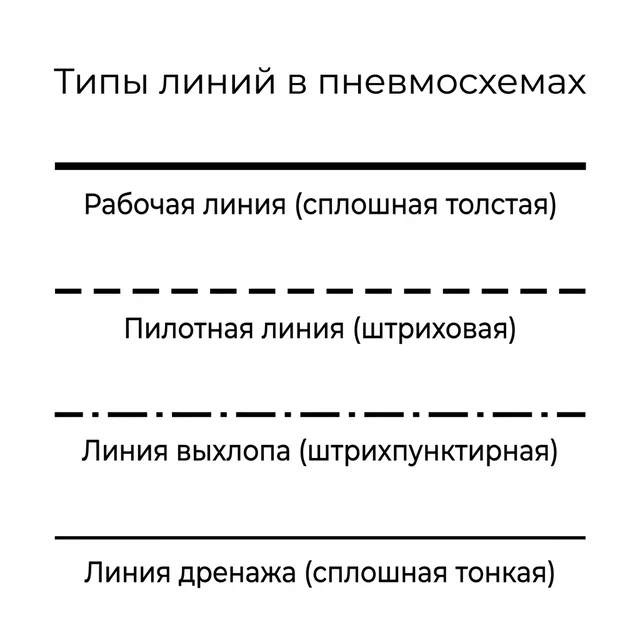

1. Что такое линии и соединения на пневмосхеме?

Линии на пневмосхеме различают по штриху: сплошная толстая — рабочая магистраль, штриховая — линия управления или дренаж, штрих-пунктирная рамка — граница блока; пересечение без точки не означает соединения.

Прежде чем разбирать сложные символы, нужно научиться читать «дороги» для воздуха:

Перед чтением схем полезно освежить базовые понятия: пневматика для начинающих.

Тип линии Как выглядит Что обозначает
Сплошная толстая ━━━━━━ Рабочая магистраль — основной поток сжатого воздуха
Штриховая (длинный штрих) — — — — — Линия управления (пилотная). Давление и требования к сигналу определяются клапаном
Штриховая (короткий штрих) — — — — — Дренаж — отвод утечек. Выхлоп в атмосферу линией не рисуют: его показывает треугольник на конце линии или глушитель
Штрих-пунктирная рамка —·—·—· Граница блока: все компоненты внутри — единый узел (плита, остров)

⚠ Пересечение линий ≠ соединение! Если линии пересекаются на схеме без точки (•) в месте пересечения — они НЕ соединены. Соединённые линии всегда отмечены точкой. Это частая ошибка при «ручной» прорисовке схем.

Почему схему не читают сверху вниз — в чём главный секрет?

Это первое, что отличает опытного пневматика от стажёра. Стажёр начинает с верхнего левого угла и пытается прочесть каждый символ. Через 10 минут он теряется и зовёт старшего.

Опытный — смотрит на три вещи в строгом порядке:

  1. Источник давления. Где компрессор/ресивер? Обычно внизу схемы; обозначен кружком с пустым (контурным) треугольником, вершина которого направлена наружу. Если источника нет на схеме — значит магистральный воздух, ищите ввод по толстой линии.
  2. Конечные исполнители — цилиндры. Где они? Сколько их? Это «потребители» схемы. От них раскручивается всё остальное.
  3. Что между источником и цилиндрами. Распределитель, дроссели, обратные клапаны — это «руль» и «педали газа».

Когда вы понимаете, кто кому подаёт воздух, символы складываются в логику. Без этого — просто набор геометрических фигур.

💡 Совет: возьмите цветной маркер и обведите на схеме контур «воздух идёт сюда → отсюда выходит туда». Один цвет — одна функция. Через 30 секунд схема превратится из паутины в карту метро.

2. Пневмораспределители: «мозг» системы на схеме — как их читать?

Распределитель — клапан, который направляет потоки воздуха. На схеме он изображается как набор квадратов (позиции), внутри которых стрелки показывают путь воздуха.

Как расшифровать «5/2» или «3/2»

Первая цифра — количество портов (линий подключения). Вторая — количество рабочих позиций (состояний). Разбор самого частого случая: распределитель 3/2, НО и НЗ, порты 1-2-3.

листайте таблицу вбок →

Тип Квадратов Описание Типичное применение
2/2 2 Два порта, два положения. Кран: открыто/закрыто Перекрытие потока, пневмосигнализация
3/2 2 Три порта. Подаёт давление или сбрасывает в атмосферу Цилиндры одностороннего действия
5/2 2 Пять портов. Подаёт давление попеременно в две камеры Цилиндры двустороннего действия — САМЫЙ РАСПРОСТРАНЁННЫЙ
5/3 3 Пять портов, три положения. Центральная функция C/E/P определяется исполнением Управление обеими полостями; удержание и безопасность проверяют отдельно

Стрелки и заглушки внутри квадрата

Стрелка внутри квадрата — путь воздуха от одного порта к другому в данной позиции. Т-образная перечёркнутая линия (⊤) — порт закрыт.

✓ Важно: У моностабильного распределителя исходная позиция определяется символом возвратной пружины или другим возвратным элементом; она не обязательно справа. У пружинно центрируемого 5/3 исходный квадрат центральный. У бистабильного 5/2 без команды сохраняется последнее переключение, поэтому по одному обесточиванию исходное положение не определяют.

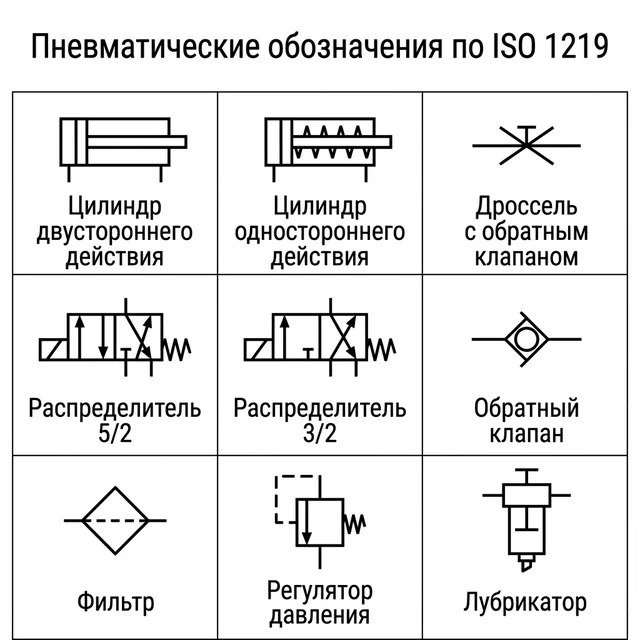

Шпаргалка по символам распределителей

5/2 распределитель

5 портов, 2 позиции. «Машина-переключатель» для двустороннего цилиндра. Каталог →

3/2 НЗ

3 порта, 2 позиции, нормально-закрытый. Для одностороннего цилиндра или пилота. Каталог →

П Ш

Цилиндр DA двусторонний

П — поршневая полость; Ш — штоковая полость. Это пояснения полостей, а не номера портов по ISO 11727. Подача воздуха поочерёдно в обе полости обеспечивает двустороннее действие. Каталог →

Блок подготовки FRL

Фильтр + Регулятор + Лубрикатор. «Печень» пневмосистемы. Каталог →

3. Как нумеруются порты по ISO 11727?

Цифра ISO Пример буквенной маркировки Назначение
1 P Порт питания — сюда подаётся сжатый воздух от ФРЛ
2 B Первый рабочий выход — к камере цилиндра (в типовой разводке — штоковая полость, втягивание)
4 A Второй рабочий выход — к камере цилиндра (в типовой разводке — поршневая полость, выдвижение)
3 S Первый выхлоп — сброс воздуха в атмосферу
5 R Второй выхлоп — ко второму глушителю
12 — Пилот: сигнал переключения порта 1→2
14 — Пилот: сигнал переключения порта 1→4
ISO 11727 — стандарт нумерации портов. Буквенная маркировка (P, A, B, R, S) применяется и в современных каталогах; у разных изготовителей соответствие букв и цифр может отличаться (в ряде каталогов 2 = A, 4 = B), а к какой полости цилиндра идёт порт, определяет схема, а не стандарт

⚠ Путаница 3↔5: порт 3 (S) отвечает за выхлоп камеры, связанной с портом 2 (B). Порт 5 (R) — за выхлоп камеры порта 4 (A). Если установить дроссель на неправильный выхлоп — скорость регулируется в противоположном направлении!

3а. Какие буквенные обозначения у элементов схемы по ГОСТ 2.704?

Кроме графических символов ISO 1219, на отечественных схемах (и в спецификации к ним) элементы подписывают буквенно-цифровым позиционным обозначением: буква — сокращение вида элемента, цифра — порядковый номер на схеме. Правило нумерации по ГОСТ 2.704-2011, п. 4.10: номера присваивают по расположению элементов на схеме сверху вниз, слева направо (кроме особых случаев по направлению потока).

Буква Элемент
А Устройство (общее обозначение)
АК Пневмоаккумулятор (гидроаккумулятор)
Б Гидробак
ВД Влагоотделитель
ВН Вентиль
Г Пневмоглушитель
Д Поворотный пневмодвигатель (гидродвигатель)
ДР Пневмодроссель (гидродроссель)
ЗМ Пневмозамок (гидрозамок)
К Пневмоклапан (гидроклапан)
КВ Клапан выдержки времени
КД Клапан давления
КМ Компрессор
КО Клапан обратный
КП Клапан предохранительный
КР Клапан редукционный
М Пневмомотор (гидромотор)
МН Манометр
МР Маслораспылитель
Н Насос
ПГ Пневмогидропреобразователь
Р Распределитель
РД Реле давления
РП Регулятор потока
РС Ресивер
С Сепаратор
Т Термометр
УВ Устройство выпуска воздуха
Ф Фильтр
Ц Пневмоцилиндр (гидроцилиндр)

Блок подготовки воздуха на схеме по ГОСТ подписывают поэлементно: фильтр — Ф, редукционный клапан (регулятор давления) — КР, маслораспылитель (лубрикатор) — МР; глушитель на выхлопе распределителя — Г.

Пример позиции: Р1 — первый по порядку распределитель на схеме, ДР2 — второй дроссель. Источник: ГОСТ 2.704-2011 «Правила выполнения гидравлических и пневматических схем», приложение А (буквенные коды) и п. 4.7, 4.10 (принцип и порядок нумерации).

4. Как показано управление распределителем на схеме?

Управление распределителем показано символами по бокам квадратов: электромагнит — прямоугольник с диагональю, пружина — зигзаг, пневмопилот — треугольник; соленоид с одной стороны и пружина с другой — моностабильный распределитель.

С обеих сторон квадратов распределителя — символы привода (того, что его переключает):

Типы управления

  • ✓ Соленоид (электромагнит): прямоугольник с диагональной линией — самый частый тип. Чаще всего управляется сигналом 24 В DC от ПЛК.
  • ✓ Пружина (зигзаг): возвращает клапан в исходное положение. Моностабильный — одна сторона соленоид, другая пружина.
  • ✓ Два соленоида: у двухпозиционного 5/2 без возвратной пружины обычно означают бистабильное управление. У 5/3 две катушки могут работать с пружинным центрированием; поведение без команды сверяют по полному символу.
  • ✓ Пневматический пилот: треугольник — переключение давлением воздуха (без электричества).
  • ✓ Ручной: кнопка, рычаг, ролик — для механического управления.
  • Конструктор пневмосхем онлайн

✓ Как отличить на схеме: если с одной стороны — соленоид, с другой — пружина (зигзаг) → моностабильный. Две катушки сами по себе не доказывают бистабильность: учитывайте число позиций и возвратные/центрирующие пружины.

5. Как обозначаются цилиндры на пневмосхеме?

Пневмоцилиндр на схеме — прямоугольник с поршнем и штоком: у одностороннего действия один подвод воздуха, у двустороннего — два, к обеим камерам.

Пневмоцилиндр на схеме — прямоугольник с поршнем внутри и штоком, выходящим наружу:

  • ✓ Одностороннего действия: один рабочий подвод; у исполнения с пружинным возвратом дополнительно показан зигзаг пружины.
  • ✓ Двустороннего действия: два подвода воздуха (к обеим камерам), без пружины.
  • ✓ Магнитный поршень: наличие магнита для бесконтактных датчиков подтверждают кодом исполнения и паспортом; произвольная черта на поршне не доказывает магнит.
  • ✓ С демпфированием: вид и регулируемость демпфирования читают по полному символу и легенде схемы, затем сверяют с паспортом цилиндра.

6. Как обозначается блок подготовки воздуха (ФРЛ) на схеме?

Блок ФРЛ обозначается тремя символами в штрих-пунктирной рамке:

  • ✓ Фильтр: ромб с пунктирной линией поперёк потока; слив конденсата показывают отдельным значком внизу.
  • ✓ Регулятор давления: квадрат со стрелкой и пружиной (настройка).
  • ✓ Лубрикатор: ромб с каплей масла.

На схеме ФРЛ располагается между источником давления (компрессор) и первым распределителем. Типовая последовательность: источник → вводной клапан → фильтр → регулятор → потребитель. Лубрикатор включают только при требовании изготовителя оборудования; для WAALPC 4V дополнительная смазка не требуется. Готовый узел «фильтр + регулятор» для такой связки — серия WAALPC AFR2000.

Какие 5 типичных ошибок встречаются у заказчиков?

Эти ошибки я вижу регулярно. Половина — от того, что схему «прочитали по диагонали». Другая половина — потому что схему не открывали вообще, а собирали «как было раньше».

❌ Ошибка №1: «P — это где написано «P»»

В типовом подключении распределителя порт 1 — питание по ISO 11727. Буквенная маркировка P, A, B, R, S применяется и сейчас; соответствие букв цифрам проверяют по паспорту. Для специальных схем, включая питание от двух давлений, соединения определяют по полному символу клапана.

❌ Ошибка №2: «Стрелки внутри квадрата — это направление подключения»

Стрелки в коробке распределителя показывают как соединяются каналы при переключении, а не куда подключать шланг. Шланги подключаете к точкам выхода линий ВНЕ коробки (1, 2, 3, 4, 5). Это самая частая путаница у новичков — они пытаются «следовать стрелкам».

❌ Ошибка №3: «У 3/2 НЗ нет выходного канала — это для манометра»

Порт «3» у 3/2 — это выпускной (атмосферный). Через него воздух уходит когда клапан выключен и цилиндр возвращается. Если заглушить порт 3 — цилиндр не вернётся, потому что воздуху некуда деваться. Такая ошибка встречается на монтаже регулярно: «а зачем эта дырка нужна, мы её заткнули».

❌ Ошибка №4: «Дроссель с обратным клапаном можно ставить в любую сторону»

У регулятора скорости с обратным клапаном один путь содержит регулируемое сопротивление, а обратный поток проходит через обходной обратный клапан. Направление дросселирования проверяют по полному коду, символу и паспорту. Перевёрнутая установка меняет режим регулирования; результат зависит от нагрузки и подключения. Дроссели в каталоге →

❌ Ошибка №5: «Условные обозначения не важны, монтажник разберётся»

Не разберётся. Типичная ситуация: на схеме проекта с десятками цилиндров обозначения дроссельных клапанов перепутали с обратными (символы похожи), монтажник собрал «по картинке» — цилиндры пошли в полную скорость без регулировки, а переделка стоит дней работы. Поэтому символ ISO 1219 — это не формальность, а защита от дорогой переделки.

7. Что означают квадрат и треугольник на схеме?

Квадрат — одна позиция распределителя: у 5/2 нарисованы два квадрата, у 5/3 — три; стрелки и Т-образные линии внутри показывают, куда идёт воздух в этой позиции. Треугольник — направление потока и вид среды, как ниже.

Треугольники — самый частый «мелкий» символ на схеме:

  • ✓ Пустой (контурный) треугольник ▷ — признак пневматики: воздух, а не масло. У источника давления (кружок) вершина направлена наружу от круга, на конце линии выхлопа вершина тоже смотрит наружу — в атмосферу.
  • ✓ Закрашенный треугольник ▶ — признак гидравлики; в пневмосхеме его не бывает.

Правило: треугольник показывает направление потока и вид среды — пустой = пневматика, закрашенный = гидравлика. Что это — подача или выхлоп, определяют по месту: у кружка-источника это подача, на свободном конце линии — выхлоп в атмосферу.

8. С каких шести шагов начать чтение пневмосхемы?

Шаг 1: Найдите источник давления

Найдите источник или ввод сжатого воздуха. Компрессор может обозначаться кружком с пустым треугольником наружу; на схеме установки вместо компрессора может быть только ввод из магистрали.

Шаг 2: Найдите элементы подготовки воздуха

После ввода найдите установленные элементы подготовки воздуха: фильтр и регулятор; лубрикатор присутствует только в схемах, где требуется подача масла. Читайте полный символ каждого элемента.

Шаг 3: Найдите распределители

Найдите распределитель по полному символу: ряд соседних квадратов с путями потока внутри. Посчитайте квадраты именно этого символа — их количество равно числу позиций.

Шаг 4: Определите тип управления

Посмотрите на торцы распределителя: диагональная линия в прямоугольнике = соленоид, зигзаг = пружина, треугольник = пневмосигнал.

Шаг 5: Найдите исполнительные элементы

Прямоугольник с поршнем и штоком обозначает цилиндр. Один рабочий подвод и показанная пружина — типовое одностороннее исполнение с пружинным возвратом; два рабочих подвода — типовое двустороннее. Проверяйте полный символ и паспорт.

Шаг 6: Проследите путь воздуха

Начните от ввода воздуха, проследите установленные элементы подготовки, распределитель и рабочие линии до цилиндра. Различайте рабочие и пневматические управляющие линии; электрические связи датчиков читайте по отдельной электрической схеме.

✓ Совет: на сложной схеме с 10+ цилиндрами — пронумеруйте контуры (группы «распределитель + цилиндр + дроссели»). Каждый контур анализируется отдельно.

9. Какие вопросы чаще всего задают о чтении пневмосхем?

Где найти стандарт ISO 1219-1 полностью?

Официальный текст — на сайте iso.org (платный). Российский аналог — ГОСТ 2.781-96 «Обозначения условные графические. Аппараты гидравлические и пневматические». Близок к ISO 1219 по системе обозначений, но не тождественен ему — сверяйтесь с текстом стандарта.

Чем отличается 5/2 от 4/2?

В типовой пневматической схеме 4/2 имеет один общий выхлоп, а 5/2 — два раздельных выхлопных присоединения. Оба могут управлять двусторонним цилиндром. Раздельный выхлоп даёт отдельные точки подключения, но схемы регулирования и противодавление необходимо проверять.

Можно ли управлять цилиндром двустороннего действия через 3/2?

Технически — да, но только по особой схеме: одна камера постоянно под давлением (через регулятор), вторую переключает 3/2 (дифференциальное включение), либо ставят два 3/2 — по одному на камеру. Это ОПАСНО при вертикальной нагрузке: при потере питания груз может упасть под собственным весом. Для обычного двустороннего действия — 5/2 или 5/3.

Как отличить моностабильный клапан от бистабильного на схеме?

С одной стороны квадратов — соленоид, с другой — пружина (зигзаг) → моностабильный. Две катушки сами по себе не доказывают бистабильность: учитывайте число позиций и возвратные/центрирующие пружины.

Обратные клапаны и логические элементы

Обратный клапан на схеме — запорный элемент и седло; пружину и пилотное управление показывают, если они предусмотрены. Пропускает воздух только в одном направлении. Пилотируемый обратный клапан — тот же символ + пунктирная линия пилотного сигнала. Пилотируемый обратный клапан перекрывает обратный поток до подачи управляющего давления. Удержание нагрузки, утечки и отдельный сброс запертой полости проверяют для всей схемы.

Логические элементы (клапан ИЛИ и клапан И) встречаются реже, но важны в схемах безопасности. Клапан ИЛИ: два входа, один выход — пропускает воздух от того входа, где давление выше. Клапан И: выход открывается только при давлении на обоих входах одновременно.

Дроссели и регуляторы скорости на схеме

Дроссель обозначает сопротивление потоку; диагональная стрелка указывает регулировку. При дросселировании на выхлопе ограничивают воздух, выходящий из соответствующей полости цилиндра. Регулятор с обратным клапаном часто устанавливают у цилиндра или в рабочих линиях 2 и 4; возможна регулировка на выхлопах 3 и 5. Для JSC и SL направление, обратный клапан, диаметр трубки и резьбу проверяют по конкретному исполнению.

✓ Правило чтения: если дроссель стоит на линии 3 → он регулирует скорость выдвижения (замедляет выхлоп из штоковой полости, к которой в типовой разводке идёт порт 2). Если на линии 5 → скорость втягивания. Это верно при типовой разводке (порт 4 — на поршневую полость, порт 2 — на штоковую); если у вас наоборот, правило меняется на противоположное. Перепутаете — цилиндр будет двигаться «задом наперёд» в плане регулировки.

Практический пример: чтение схемы станка

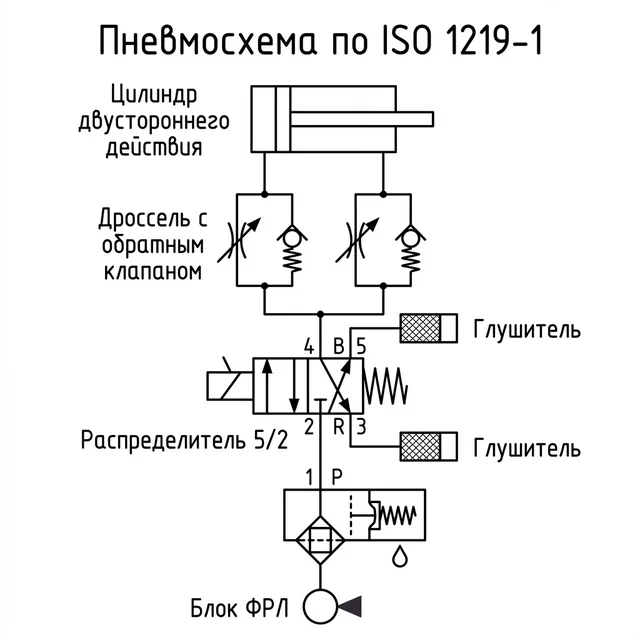

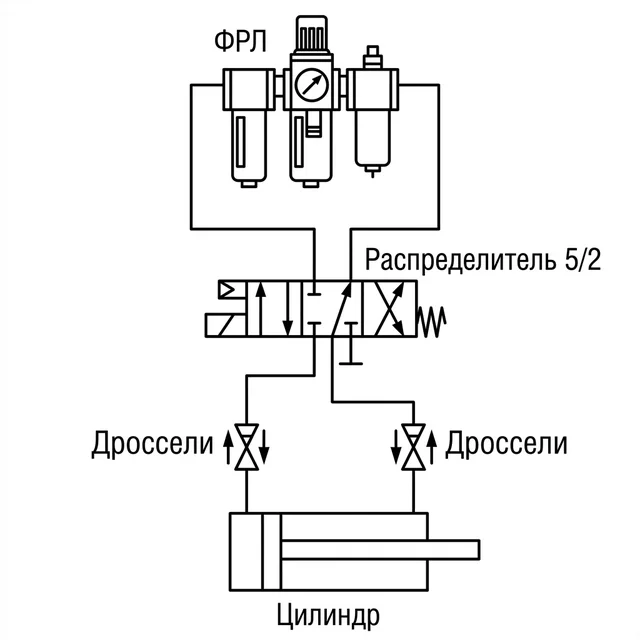

Возьмём типовую схему «цилиндр + распределитель 5/2 + ФРЛ + два дросселя»:

  1. Снизу: компрессор → вентиль (2/2) → ФРЛ (рамка с фильтром и регулятором; лубрикатор добавляют, только если его требует изготовитель оборудования).
  2. Трубка от ФРЛ (например, фильтр-регулятор AFR2000-02) → порт 1(P) распределителя 5/2 (два квадрата, соленоид + пружина); в такой роли подойдёт, например, 4V210-08-DC24V: моностабильный, катушка 24 В DC, рабочие порты 1/4″, выхлопные 1/8″.
  3. Порт 2(B) → дроссель с обратным клапаном (например, из серии AS2202F-06A) → штоковая камера цилиндра (втягивание).
  4. Порт 4(A) → такой же дроссель с обратным клапаном → поршневая камера цилиндра (выдвижение); в роли цилиндра на схеме может быть, например, DSBC-50-100-PPV-A (поршень Ø50 мм, ход 100 мм).
  5. Порт 3(S) → глушитель. Порт 5(R) → глушитель (например, пластиковый PSL-01 с резьбой R1/8 — под выхлоп 1/8″ у 4V210-08).
  6. При наличии датчиков их питание и сигналы к ПЛК читают по электрической схеме; это не пневматические пилотные линии.

Эта схема читается за 30 секунд, если вы знаете «алфавит». Без знания — 30 минут перебора проводов и трубок на реальном станке.

👉 Попробуйте собрать свою первую схему: Конструктор пневмосхем онлайн — бесплатный инструмент с библиотекой символов ISO 1219-1.

Какая шпаргалка по символам пневматики нужна?

  • ✓ Линии: сплошная = мощность, штриховая = управление, рамка = блок.
  • ✓ Распределители: квадраты = позиции, стрелки = пути воздуха, T-тупик = закрыт.
  • ✓ Нумерация ISO 11727: 1 — подача, 2/4 — рабочие, 3/5 — выпуск, 12/14 — управление; буквы сверяют с маркировкой изготовителя.
  • ✓ Цилиндры: зигзаг обозначает пружину; два рабочих подвода обычно означают двустороннее действие. Магнит и демпфирование подтверждают паспортом.
  • ✓ Треугольники: пустой = пневматика (закрашенный — гидравлика), вершина показывает направление потока.
  • ✓ Алгоритм: источник → подготовка воздуха → распределители → цилиндры → выхлопы; расположение элементов на листе может отличаться.

Освоив этот «алфавит», вы прочитаете любую схему — от одноцилиндрового механизма до пневмоострова с десятками клапанов. Символы ISO 1219-1 одинаковы для компонентов любых производителей.

👉 Каталог пневматики: распределители, цилиндры, ФРЛ, фитинги →

Соберите свою схему онлайн

Если читать ISO 1219 уже умеете — нарисуйте собственную схему в нашем конструкторе с перетаскиванием элементов. Библиотека символов, соединения и спецификация на печать; готовую схему проверяет инженер.

📐 Конструктор пневмосхем
⚙️ Подбор компонентов

Подобрать по теме

Какие материалы пригодятся ещё?

Инструмент: Конструктор пневматических схем — Нарисуйте пневматическую схему онлайн — бесплатный конструктор с символами ISO 1219.

Как выглядит таблица условных обозначений пневматических схем (ISO 1219)?

Ниже — шпаргалка: все ключевые символы пневмосхемы и их расшифровка по стандарту ISO 1219-1. Используйте для быстрой идентификации элементов на любой схеме.

Основные символы рисунком (упрощённо, по ISO 1219-1):

Условное обозначение пневмораспределителя 5/2 с электромагнитом и пружиной42513
Распределитель 5/2
пять подводов, две позиции; слева электромагнит, справа возвратная пружина
Условное обозначение пневмораспределителя 3/2 нормально закрытого213
Распределитель 3/2 НЗ
три подвода, две позиции; в исходном положении давление на входе 1 перекрыто
Условное обозначение пневмоцилиндра двустороннего действияпоршневаяштоковая
Цилиндр двустороннего действия
воздух подают в обе полости поочерёдно, шток выходит и возвращается под давлением
Условное обозначение пневмоцилиндра одностороннего действия с пружинным возвратомподвод
Цилиндр одностороннего действия
один подвод воздуха, возврат штока — пружиной в штоковой полости
Условное обозначение регулируемого дросселя
Дроссель регулируемый
сужение потока; наклонная стрелка означает регулировку
Условное обозначение фильтра сжатого воздуха
Фильтр
ромб с пунктирной линией поперёк потока
Элемент схемы Условное обозначение Пояснение
Магистральная линия Сплошная линия —— Трубопровод под давлением
Пилотная линия Штриховая — — — — Управляющий сигнал
Распределитель 5/2 Два прямоугольника + порты 5 портов, 2 позиции
Соленоид (катушка) Прямоугольник с диагональной линией Электромагнитное управление
Пружина возврата Зигзагообразная линия Механический возврат в исх. позицию
Пневмоцилиндр ДА Прямоугольник с поршнем + 2 порта Двустороннее действие
Пневмоцилиндр СА с пружинным возвратом Прямоугольник + поршень + пружина Одностороннее + пружина возврата
Обратный клапан Запорный элемент и седло; полный символ — по стандарту Поток только в одну сторону
Дроссель Сужение потока с диагональной стрелкой (регулируемое) Регулировка расхода
Фильтр Ромб с пунктирной линией поперёк потока Очистка воздуха
📐Конструктор пневматических схем онлайн

Нарисуйте схему прямо здесь, используя символы ISO 1219-1, которые описаны в статье. Открыть полноэкранно →




Какие товары подходят?

Это примеры разных компонентов. Подбирайте полное исполнение по функции, присоединениям и паспорту; ссылка на карточку и цена не подтверждают наличие или совместимость.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
Дроссели с наружной резьбой SL (банджо) — каталог пневматикиWAALPC SLДроссель угловой с наружной резьбой
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 мм
от 110 ₽SL06-M5
WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽PC04-M5

Цены указаны без НДС (продавец — ИП на УСН), отгрузка по счёту. Доставка СДЭК по всей России, срок — в карточке товара. Оплата · Доставка

Какие вопросы чаще всего задают?

Что означают цифры 5/2 в распределителе?

Первая цифра — количество портов (5: подача P, два рабочих A и B, два выхлопных R и S). Вторая — количество позиций (2: распределитель имеет два состояния — «по схеме» и «реверс»).

Какие обозначения P, A, B, R, S в пневмосхеме?

P (Pressure) — порт подачи давления; A, B — рабочие порты (к цилиндру); R, S — выхлопные порты (атмосфера). Цифры обычного 5/2: 1 — подача, 2 и 4 — рабочие порты, 3 и 5 — выпуск. Соответствие A/B/R/S цифрам сверяют с изготовителем; буквенная привязка не универсальна.

Чем отличается ISO 1219-1 от ISO 1219-2?

ISO 1219-1 — графические символы (то что рисуется на схемах). ISO 1219-2 — правила построения принципиальных схем (компоновка, оформление чертежа). Маркировку портов задаёт отдельный стандарт ISO 11727.

Где скачать шпаргалку с обозначениями?

PDF-шпаргалка с ключевыми символами ISO 1219-1 и маркировкой портов доступна по ссылке внизу статьи — скачивается сразу, без адреса почты. Содержит распределители, цилиндры, обратные клапаны, дроссели, БПВ, источники давления.

Какой пневмораспределитель выбрать для двустороннего цилиндра?

Для обычного двустороннего цилиндра применяют 5/2, а 5/3 выбирают при необходимости определённой центральной функции. Бистабильный 5/2 сохраняет положение золотника после снятия электрической команды, но не фиксирует шток: при сохранённой подаче цилиндр может продолжить движение. Моностабильный клапан возвращается в исходную позицию по своему возвратному механизму при достаточных условиях управления; движение и удержание груза проверяют по всей схеме.

📥
PDF · бесплатно · без адреса почты
Шпаргалка ISO 1219
Ключевые символы и порты пневмосхем на трёх страницах A4 — справочная памятка

Скачать PDF →

Как читать схемы при подборе совместимого аналога?

Символы ISO 1219 одинаковые в каталогах европейских серий и в каталогах совместимых аналогов WAALPC. Если на руках принципиальная схема оригинала — по ней можно сопоставить артикулы для подбора аналога: распределители 5/2 или 5/3, клапаны 2W, регуляторы, FRL-блоки, цилиндры одностороннего и двустороннего действия.

Когда нужно подобрать аналог пневматики по схеме или спецификации — пришлите чертежи (PDF, DWG), Excel-список или фото шильдиков. Инженер вернёт таблицу с артикулами WAALPC по 3 категориям за 1 рабочий день.

→ Подбор по схеме или спецификации

Какие разделы каталога связаны с темой?

  • Конструктор пневмосхем онлайн
  • Распределители для схемы

🔧 Нужен этот компонент — подберём и привезём
Пришлите артикул или опишите задачу — инженер подберёт совместимое по ISO и вышлет цену за 1 рабочий день. Бесплатно.
Конструктор пневмосхем →Подбор по артикулу →

Нормативные документы

  • ISO 1219-1 (2012) — графические обозначения гидро- и пневмоаппаратуры
  • ISO 11727 (1999) — обозначение портов и органов управления распределителей
  • ISO 1219-2 (2012) — правила выполнения принципиальных схем
  • ГОСТ 2.780-96 — кондиционеры рабочей среды, гидравлические и пневматические ёмкости
  • ГОСТ 2.781-96 — аппараты, устройства управления, контрольно-измерительные приборы
  • ГОСТ 2.782-96 — гидравлические и пневматические машины
  • ГОСТ 2.704-2011 — правила выполнения гидравлических и пневматических схем
Ещё по теме: артикулы, аналоги и статьи (27)

Пришлите список позиций — вернём варианты с ценами

Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
📐 Расчёт под вашу задачу: 4V

Главный инженер CORNETA.TECH ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 серии 4V: 56 исполнений, цена от 820 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
Автор: команда CORNETA.TECH.

Стандарт ISO 1219 определяет графические обозначения элементов пневматических и гидравлических схем. Эта статья — полный справочник: распределители, цилиндры, клапаны, БПВ, источники давления.

Часто задаваемые вопросы
Что такое ISO 1219-1 и ISO 1219-2?
ISO 1219-1 описывает графические символы для пневматических и гидравлических схем (квадраты, стрелки, обозначения). ISO 1219-2 определяет правила построения принципиальных схем — как располагать элементы, нумерацию, маркировку.
Как обозначается распределитель 5/2 на схеме?
Распределитель 5/2 показывается двумя квадратами (две позиции), внутри каждого — 5 портов (P, A, B, R1, R2). Стрелки указывают пути потока. Управление — слева/справа (например, соленоид с символом катушки или ручное управление).
Что такое моностабильный и бистабильный распределители?
Моностабильный имеет одну стабильную позицию (после снятия сигнала возвращается пружиной). Бистабильный остаётся в последней позиции после снятия сигнала — нужен для импульсного управления.
Как показать БПВ на схеме?
Блок подготовки воздуха (FRL) показывается тремя квадратами в ромбах: фильтр (треугольник с точкой), регулятор (стрелка против пружины), лубрикатор (капля). Часто рисуется как единый комбинированный блок.
Что означает цифра 4 в обозначении 4V210-08?
4 — количество портов (4 порта = 4/2 или 4/3 распределитель). V — серия (V = универсальный/импульсный). 210 — типоразмер. 08 — присоединительная резьба G1/4. Этот распределитель имеет 4 порта (P, A, B, R) и 2 позиции.
Как читать обозначения цилиндров на схемах?
Цилиндр одностороннего действия — прямоугольник с одним подключением и пружиной. Двухстороннего — прямоугольник с двумя подключениями. Стрелка внутри показывает движение штока. Дополнительные обозначения: магнитный поршень (M), демпфирование (треугольники на концах).
Связанные материалы и инструменты

Новые коды в каталоге

MAX
