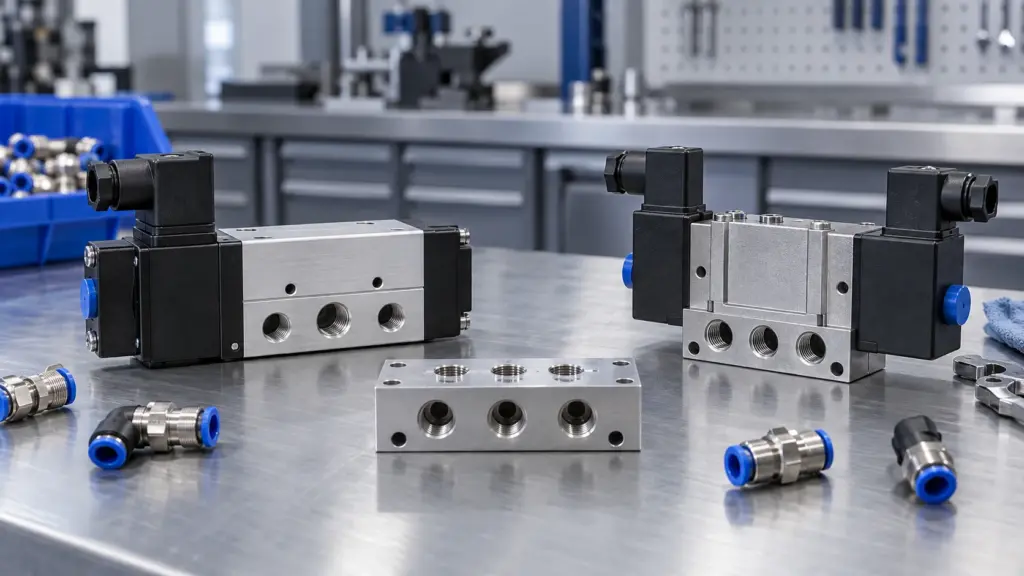

Почему 1:1 у распределителей не бывает?

У пневмоцилиндров есть международный стандарт присоединения: ISO 15552 задаёт монтажные размеры, и цилиндр одного завода встаёт на место цилиндра другого. У распределителей единого стандарта на все серии нет. ISO 5599-1 и ISO 15407-1 описывают только клапаны на плите, а у резьбовых серий и фирменных цоколей монтажная плита, шаг отверстий и разводка электрики у каждого производителя свои; разъём катушки тоже совпадает не всегда. Поэтому запрос «дайте точно такой же, только не импортный» невыполним в буквальном смысле — и выполним в инженерном.

Подобрать и купить пневмораспределители в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC 4VWAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПа
от 820 ₽4V210-06-AC110V
WAALPC YSYWAALPC YSYРезьба: M5, G1/8, G1/4
Давление: 0,15 – 0,7 МПа
от 2 070 ₽YSY3120-5LZD-M5
WAALPC 4V-5-3WAALPC 4V-5-3Резьба: G1/8, G1/4, G3/8, G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 1 850 ₽4V230C-08-AC110V
WAALPC MVSCWAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПа
от 1 310 ₽MVSC-220-4E1-AC110V
WAALPC 3VWAALPC 3VРезьба: G1/8, G1/4, G3/8, G1/2, M5
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 550 ₽3V210-M5-AC36V

Совместимость у распределителей функциональная: подбирают по пяти параметрам — схема, тип центра, резьба портов, напряжение катушки, пропускная способность. Если совпали все пять, узел работает так же. Плиту при этом меняют вместе с клапаном.

Почему ISO 5599 не спасает при подборе?

Стандарт ISO 5599-1 существует, но описывает он интерфейс монтажной плиты крупных распределителей с плоским посадочным полем. Компактные распределители с резьбовыми портами — а это подавляющее большинство того, что стоит на линиях, — к нему не относятся. Ни серии SMC SY, ни Festo CPE, ни AirTAC 4V не являются изделиями ISO 5599: у них резьбовое присоединение либо посадка на собственный цоколь.

Практический вывод: если оригинал стоял на плите ISO 5599-1 или ISO 15407-1 (клапаны шириной 18 и 26 мм), аналог ищут среди изделий того же стандарта. У резьбовых серий и фирменных цоколей «стандартной» посадки нет, и подбор идёт по параметрам.

По каким пяти параметрам подбирают распределитель?

Параметр Что смотреть Чем грозит ошибка
Схема 5/2, 5/3, 3/2, 2/2; для 5/2 — одна катушка с пружиной или две Узел не отработает цикл
Тип центра (только для 5/3) закрытый, на выхлоп, под давлением Шток уйдёт при снятии команды или, наоборот, не сдвинется
Резьба портов M5, 1/8, 1/4, 3/8, 1/2 Переделка трубопровода
Напряжение катушки 24 В постоянного, 220 В переменного Катушка сгорит или не сработает
Пропускная способность значение Kv серии Скорость привода упадёт при внешне правильной замене

Пятый параметр — тот, который пропускают чаще всего

Одинаковая резьба не означает одинаковую производительность. Расход считают через коэффициент Kv:

Qn ≈ 1078 · Kv, где Qn — расход в нормальных литрах в минуту при подаче 6 бар и перепаде 1 бар.

Пример на реальных сериях. Распределитель 4V210-08 имеет резьбу 1/4, эффективное сечение S = 17,0 мм² (мануал WAALPC 2025) и Kv ≈ 0,87 по пересчёту из S — это около 930 нл/мин. Распределитель 4V310-10 с резьбой 3/8 имеет S = 28,0 мм² и Kv ≈ 1,42 по пересчёту из S — около 1 530 нл/мин. Если на месте стояло изделие с Kv 1,42, а поставили с Kv 0,87 «потому что резьба подошла через переходник», расход упадёт в 1,6 раза, и цилиндр пойдёт медленнее. Внешне подбор корректен, по факту линия работает не так.

Посчитать под свой привод: калькулятор пропускной способности распределителя и расчёт расхода воздуха.

Что подбирают вместо чего?

листайте таблицу вбок →

Если оригинал Наша серия Что совпадает Что придётся сделать
SMC SY3000 / SY5000 / SY7000 YSY Типоразмер корпуса, присоединение портов, обозначение катушки — переносятся по номеру: SY5120 → YSY5120 Одиночный клапан меняется по размеру порта (у SMC без F резьба Rc, у YSY — G). Для острова — сборка на своём коллекторе
Любой формат, когда посадку сохранять не требуется 4V Схема, центр, резьба, напряжение, расход Своя монтажная плита и свой коллектор, электрику развести заново
Распределители 3/2 3V Схема и резьба портов То же
SMC VF3000 VF Схема и размер порта, номер серии переносится: VF3130-3G-02 → VF3130-08 (у нашего VF резьба G, резьбу оригинала сверяют) Своя монтажная плита, катушку подбирают по напряжению
Mindman MVSC MVSC Схема, ширина корпуса по номеру (MVSC-220), размер порта (у нашей MVSC резьба G) Плита и коллектор свои, катушку разводят заново

Цены и наличие — в карточках серий, они обновляются автоматически. Сейчас на складе пять типоразмеров 4V — 4V210-08 (840 ₽), 4V310-10 (1 170 ₽), 4V220-08 (1 280 ₽), 4V410-15 (1 780 ₽) и 4V320-10 (1 840 ₽), каждый на 24 В постоянного и 220 В переменного. Остальные исполнения — срок в карточке.

Почему пневмоостров — отдельный разговор?

Модульный остров с общим многополюсным разъёмом мы обычно воспроизводим батареей отдельных клапанов на общей плите с индивидуальными катушками. Пневматическую схему при этом можно повторить — расходятся электрика и способ подключения.

Это самая неприятная ситуация из всех: по таблице параметров всё сходится, а замена не проходит из-за одного разъёма. Поэтому по островам мы сразу считаем переделку шкафа и говорим об этом до счёта, а не после.

Какие три ошибки повторяются чаще всего?

  1. «Нужен точно такой же». Поиск по обозначению снятого с производства изделия даёт ноль результатов, и человек делает вывод, что аналога нет. Искать надо по пяти параметрам — тогда вариантов оказывается несколько.
  2. «Резьба подошла — значит подойдёт». Разобрано выше: расход считается по Kv, а не по резьбе.
  3. «Остров заменим целиком, он же весь одинаковый». Совпадение пневматики не означает совпадения электрики. Разъём проверяют до заказа.

Что делать со своей задачей?

Пришлите обозначение того, что стоит сейчас, — этикетку, фотографию или строку из спецификации. Мы разберём его по пяти параметрам и вернём подбор с указанием, что совпадает, а что придётся переделать. Срок — один рабочий день для типовой позиции.

Прислать обозначение на подбор · Подобрать распределитель по параметрам · Каталог распределителей

Какие вопросы чаще всего задают про подбор распределителя?

Существует ли распределитель, который встанет на место импортного без переделки?

Если оригинал — одиночный клапан с резьбовыми портами, аналог ставят по размеру порта; тип резьбы сверяют (у SMC без F — Rc, у нашего YSY — G). Если клапан стоял на фирменной монтажной плите или в модульном острове, плита меняется вместе с клапаном. Единого стандарта посадки на все серии у распределителей нет, в отличие от пневмоцилиндров: ISO 5599-1 и ISO 15407-1 касаются только клапанов на плите.

По каким параметрам подбирают аналог распределителя?

По пяти: схема (5/2, 5/3, 3/2; одна катушка или две), тип центра для трёхпозиционных, резьба портов, напряжение катушки, пропускная способность Kv. Совпадение всех пяти означает, что узел отработает так же. Совпадение только резьбы — не означает.

Относятся ли компактные распределители к стандарту ISO 5599?

Нет. ISO 5599-1 описывает интерфейс монтажной плиты крупных распределителей с плоским посадочным полем. Компактные изделия с резьбовыми портами — SMC SY, Festo CPE, AirTAC 4V — к нему не относятся.

Почему аналог по одной только резьбе даёт падение скорости?

Скорость привода задаёт расход, а расход — коэффициент Kv, а не диаметр резьбы. Расход считается как Qn ≈ 1078 · Kv в нормальных литрах в минуту. У 4V210 (резьба 1/4) эффективное сечение S = 17,0 мм² и Kv около 0,87 (по пересчёту из S), у 4V310 (резьба 3/8) — S = 28,0 мм² и Kv около 1,42. Разница в 1,6 раза при внешне похожем присоединении.

Можно ли заменить пневмоостров целиком?

Пневматически — да, батареей отдельных клапанов на общей плите. Электрически — общий многополюсный разъём придётся заменить индивидуальными катушками и развести шкаф заново. Объём переделки оцениваем до счёта.

Что делать, если оригинал сняли с производства?

Обозначение снятой серии искать бесполезно — нужно определить пять параметров по документации или по самому изделию, после чего подбор идёт обычным порядком. Этикетки достаточно.

Сколько стоят распределители и какие сроки поставки?

Серия 4V — от 820 ₽, типоразмеры 4V210-08 и 4V310-10 на 24 В постоянного и 220 В переменного есть на складе. Серия YSY (формат SMC SY) — от 2 070 ₽. Трёхпозиционные исполнения (серия 4V230: C — закрытый центр, E — на выхлоп, P — под давлением) — от 1 850 ₽. Цены в карточках обновляются автоматически.

Подробнее: Схема подключения пневмораспределителя 5/2.

Смотрите также: Серию сняли с производства: как подобрать совместимый аналог.
