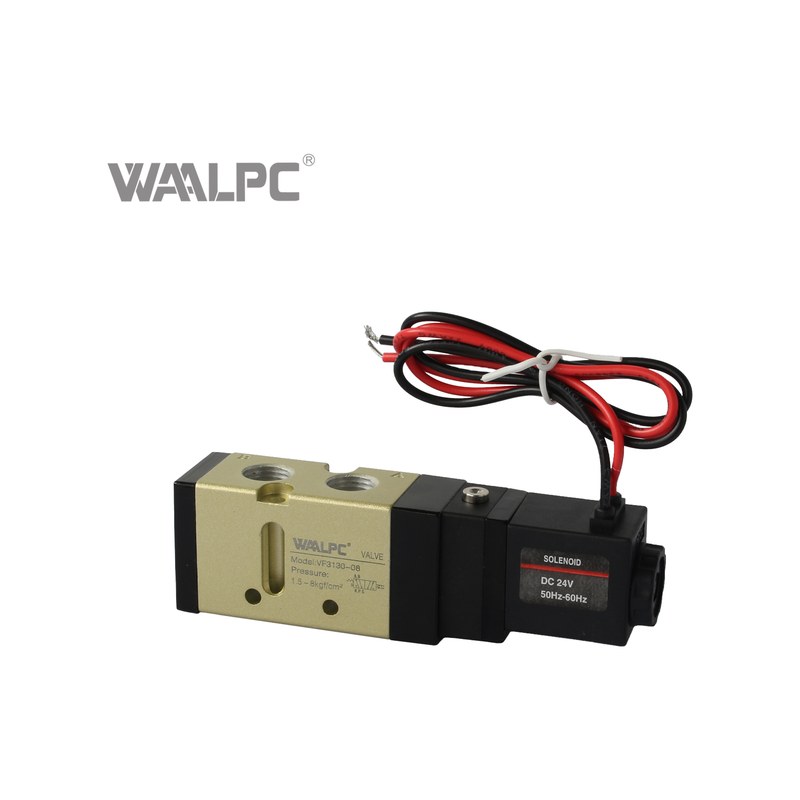

Распределитель электромагнитный 5/2 VF (SMC-формат)

Name: Распределитель электромагнитный 5/2 VF (SMC-формат)
Brand: WAALPC
SKU: VF
Availability: InStock

Электромагнитный распределитель WAALPC VF 3/2·5/2, типоразмеры 300/500, порты G1/4/G3/8.

Артикулы серии: VF3130-08-DC12V, VF, VF3130-08-AC110V (всего 21 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 1 620 ₽ Выбрать исполнение

Распределитель электромагнитный 5/2 VF (SMC-формат) WAALPC VF

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

Количество линий и позиций

5/2 ходовой

Управление

Электромагнитное

Присоединение (порт)

G1/4, G3/8

Рабочее давление

0,15–0,8 МПа

Температура окр. среды

−20…+70 °C

Напряжение катушки

AC220V / AC110V / AC24V / DC24V / DC12V

Все характеристики →

Артикул: VF5120-10-DC24V

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

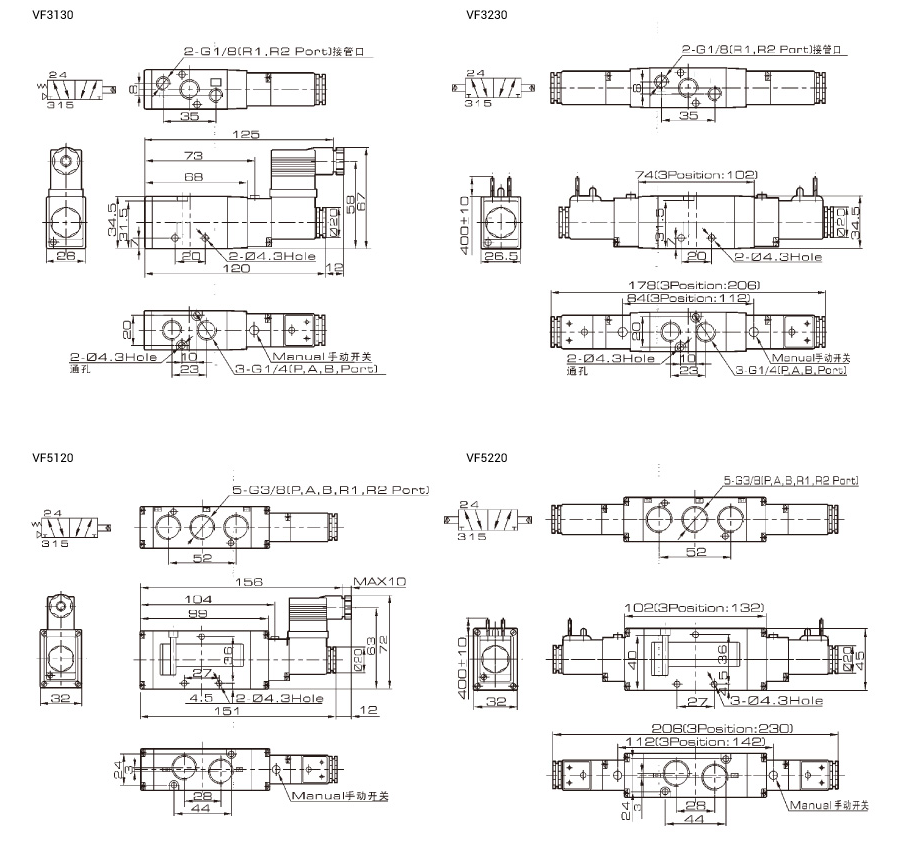

Чертёж

Документы

Аксессуары

Распределитель электромагнитный (SMC-тип VF) WAALPC VF. Схема 3/2·5/2, присоединение G1/4/G3/8. Управление электромагнитное, напряжение катушки AC220V/AC110V/AC24V/DC24V/DC12V. Рабочее давление 0,15–0,8 МПа, среда — сжатый воздух.

Характеристики

Тип	Распределитель электромагнитный (SMC-тип VF)
Серия	VF
Схема	3/2·5/2
Управление (катушка вид)	электромагнитное
Стабильность	моностабильный/бистабильный
Присоединение (порт)	G1/4/G3/8
Корпус	300/500
Катушка напряжение	AC220V/AC110V/AC24V/DC24V/DC12V
Рабочее давление	0,15–0,8 МПа
Температура	уточняйте у инженера
Среда	сжатый воздух
Аналог	не подтверждён

Применения

Какие исполнения входят в серию VF?

Ряд VF насчитывает 45 исполнений: VF3130-08-AC110V, VF3130-08-AC220V, VF3130-08-AC24V, VF3130-08-DC12V, VF3130-08-DC24V, VF5120-10-AC110V, VF5120-10-AC220V и другие. Одна и та же механика продаётся под пять разных катушек — отсюда и объём ряда. Полный перечень с ценами — в таблице этой карточки, цены тянутся из реестра, в тексте мы их не держим.

Как подобрать нужное исполнение VF?

У VF пять вариантов катушки — AC220V, AC110V, AC24V, DC24V, DC12V — и две схемы, 3/2 и 5/2, в одном ряду корпусов. При заказе схема, присоединение и напряжение указываются отдельными пунктами спецификации: перепутать напряжение проще всего, если в коде остаётся только цифра корпуса без явного вольтажа.

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — SMC VF3130-5G-02F — отличие: резьба порта: у SMC G, у нашего PT; у SMC давление 0,15–0,9 МПа (у нашего до 0,8), выхлоп основного клапана только Rc 1/8 при корпусном исполнении (совпадают присоединительные и установочные размеры, серия VF).

Как расшифровать артикул VF?

Формат: VF{subseries}{type}-{присоединение (порт)}-{voltage}

VF — серия
Присоединение (порт): G1/4 / G3/8
Исполнения: 130 / 230 / 120 / 220

Категории: Распределители 5/2 ходовые · Распределители электромагнитные VF (SMC-формат)

Какой совместимый аналог у серии VF по артикулу импортной детали?

VF: 32 импортных обозначения → 16 наших артикулов; марки: SMC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
VF3130-08-AC110V	G1/4	1 620 ₽	—	SMC VF3130-3G-02F · SMC VF3130-3G-02
VF3130-08-AC220V	G1/4	1 620 ₽	—	SMC VF3130-4G-02F · SMC VF3130-4G-02
VF3130-08-DC12V	G1/4	1 620 ₽	—	SMC VF3130-6G-02F · SMC VF3130-6G-02
VF3130-08-DC24V	G1/4	1 620 ₽	—	SMC VF3130-5G-02F · SMC VF3130-5G-02
VF3230-08-AC110V	G1/4	2 490 ₽	—	SMC VF3230-3G-02 · SMC VF3230-3G-02F
VF3230-08-AC220V	G1/4	2 490 ₽	—	SMC VF3230-4G-02 · SMC VF3230-4G-02F
VF3230-08-DC12V	G1/4	2 490 ₽	—	SMC VF3230-6G-02 · SMC VF3230-6G-02F
VF3230-08-DC24V	G1/4	2 490 ₽	—	SMC VF3230-5G-02 · SMC VF3230-5G-02F
VF5120-10-AC110V	G3/8	2 300 ₽	—	SMC VF5120-3G-03F · SMC VF5120-3G-03
VF5120-10-AC220V	G3/8	2 300 ₽	—	SMC VF5120-4G-03F · SMC VF5120-4G-03
VF5120-10-DC12V	G3/8	2 300 ₽	—	SMC VF5120-6G-03F · SMC VF5120-6G-03
VF5120-10-DC24V	G3/8	2 300 ₽	—	SMC VF5120-5G-03F · SMC VF5120-5G-03

Все 16 совместимых позиций VF — на странице семейства

Совместимо с SMC VF3130-3G-02F

Совместимый аналог — наш VF3130-08-AC110V, G1/4. Цена 1 620 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VF3130-3G-02

Совместимо с SMC VF3130-4G-02F

Совместимый аналог — наш VF3130-08-AC220V, G1/4. Цена 1 620 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VF3130-4G-02

Совместимо с SMC VF3130-6G-02F

Совместимый аналог — наш VF3130-08-DC12V, G1/4. Цена 1 620 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VF3130-6G-02

Совместимо с SMC VF3130-5G-02F

Совместимый аналог — наш VF3130-08-DC24V, G1/4. Цена 1 620 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VF3130-5G-02

Совместимо с SMC VF3230-3G-02

Совместимый аналог — наш VF3230-08-AC110V, G1/4. Цена 2 490 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VF3230-3G-02F

Совместимо с SMC VF3230-4G-02

Совместимый аналог — наш VF3230-08-AC220V, G1/4. Цена 2 490 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC VF3230-4G-02F

У VF: полное совпадение, включая исполнение, — 8, совпадение по размеру (исполнение сверяется) — 24. Нет вашего номера VF? Пришлите его на подбор.

Совместимый аналог для:

SMC VF3130 / VF5120 / VF3230

Каким импортным обозначениям соответствует VF?

VF: 33 импортных обозначения в 1 семействе (SMC). Примеры соответствий: SMC VF → VF (1 620 ₽); SMC VF3130-3G-02 → VF3130-08-AC110V (1 620 ₽).

SMC VF 33 обозначения

Что покупают вместе с VF?

VF: 20 исполнений от 1 620 ₽, размеры: 08, 10. Ряд цен серии: от 1 620 ₽ (VF) до 3 600 ₽ (VF5220-10-DC24V). Цена по типоразмерам: 08 — от 1 620 ₽; 10 — от 2 300 ₽.

Фитинги Пневмотрубки Глушители

Разделы подобраны для серии VF.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения VF?

В каталоге 21 исполнение VF с ценой: от 1 620 ₽ (VF) до 3 600 ₽ (VF5220-10-DC24V). По ряду: VF — 1 620 ₽, VF3130-08-AC220V — 1 620 ₽, VF3130-08-DC12V — 1 620 ₽, VF5120-10-AC110V — 2 300 ₽, VF5120-10-AC24V — 2 300 ₽, VF5120-10-DC24V — 2 300 ₽, VF3230-08-AC220V — 2 490 ₽, VF3230-08-DC12V — 2 490 ₽.

Какие типоразмеры есть у VF?

У VF 2 типоразмера: 8, 10. По размерам: типоразмер 8 — 10 исполнений, от 1 620 ₽; типоразмер 10 — 10 исполнений, от 2 300 ₽. Наименьший типоразмер — 8, наибольший — 10; всего в каталоге 21 исполнение.

Каким импортным артикулам соответствуют исполнения VF?

Совместимый аналог по артикулу: SMC VF3130-3G-02 → VF3130-08-AC110V; SMC VF3130-4G-02 → VF3130-08-AC220V; SMC VF3130-5G-02 → VF3130-08-DC24V; SMC VF3130-6G-02 → VF3130-08-DC12V; SMC VF3230-3G-02 → VF3230-08-AC110V; SMC VF3230-4G-02 → VF3230-08-AC220V; SMC VF3230-5G-02 → VF3230-08-DC24V; SMC VF3230-6G-02 → VF3230-08-DC12V; SMC VF3130-3G-02F → VF3130-08-AC110V; SMC VF3130-4G-02F → VF3130-08-AC220V. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии VF?

Тип: Распределители электромагнитные; Материал: Алюминиевый сплав (анодир.); Рабочая среда: Сжатый воздух; Рабочее давление: 0,15–0,8 МПа; Рабочая температура: −20…+70 °C; Напряжение катушки: DC12V, DC24V, AC24V, AC110V, AC220V.
