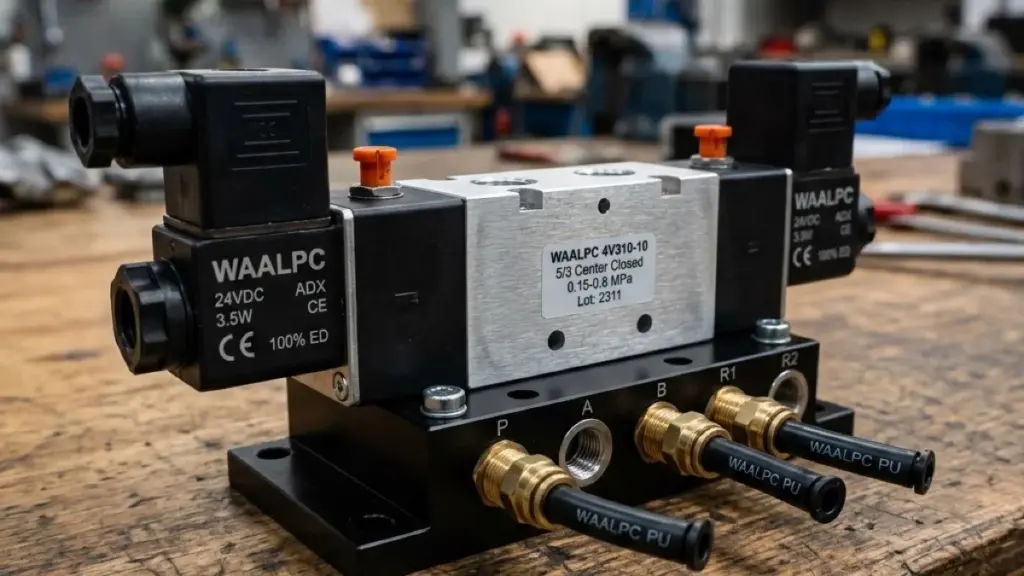

Распределитель 5/3 закрытый центр — принцип, типы, подбор

Распределитель 5/3 закрытый центр — принцип, типы, подбор

Коротко: Пневмораспределитель 5/3 с закрытым центром — это распределитель с 5 портами и 3 позициями золотника, у которого в средней позиции перекрыты все 5 портов. У рассматриваемого исполнения при снятии сигналов две центрирующие пружины возвращают золотник в центр, перекрывая каналы к обеим полостям. Это не гарантирует точную остановку, удержание нагрузки или отсутствие падения: влияют сжимаемость воздуха, утечки и схема механизма. Это самый распространённый тип 5/3.

Распределители 5/3 с закрытым центром в каталоге WAALPC — серии ниже; пару к импортному коду подбираем по полному артикулу (резьба, Kv, напряжение катушки):

Серия WAALPC Резьба Центр
4V230C G1/4 закрытый
4V330C G3/8 закрытый
4V430C G1/2 закрытый

Пришлите артикул оригинала — инженер вернёт совместимый WAALPC за 1 рабочий день. Распределители 5/3 есть и в других присоединительных форматах — MVSC (Mindman), VF и YSY (форматы SMC); исполнение центра сверяйте по расшифровке кода в карточке серии.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC 4V-5-3WAALPC 4V-5-3Резьба: G1/8, G1/4, G3/8, G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 1 850 ₽4V230C-08-DC24V
WAALPC 4MWAALPC 4MРезьба: G1/8, G1/4, G3/8
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 950 ₽4M210-06-AC220V
WAALPC MVSCWAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПа
от 1 310 ₽MVSC-220-4E1-AC110V
📌 КраткоРаспределитель 5/3 — это пневмораспределитель с 5 портами и 3 позициями золотника.

Распределитель 5/3 — это пневмораспределитель с 5 портами и 3 позициями золотника. От 5/2 отличается одной деталью — есть средняя «нулевая» позиция, в которую золотник возвращается двумя центрирующими пружинами. Применяется в схемах с промежуточным перекрытием рабочих каналов. Требуемые остановку и удержание нагрузки обеспечивают расчётом всей схемы; сам распределитель не является аварийным фиксатором.

Пример задачи: пневмопресс прижимает деталь, затем отпускает. У 5/2 две позиции золотника; у рассматриваемого 5/3 C пружины при снятии сигналов переводят золотник в среднюю позицию с перекрытыми каналами. Одна замена 5/2 на 5/3 C не доказывает защиту от падения пресса: необходимы оценка нагрузки, утечек, остановочного движения и отдельные меры удержания по проекту. Распределитель: 1 850 ₽.

Купить распределитель 5/3: 4V230C-08-DC24V (центр закрытый) — 1 850 ₽; 4V230E-08-DC24V (центр на выхлоп) — 1 850 ₽; 4V330C-10-DC24V — 2 780 ₽; все — в каталоге распределителей.

Содержание статьи (7 разделов)
  1. 1. Что такое 5/3 и чем отличается от 5/2?
  2. 2. Какие есть три типа центральной позиции?
  3. 3. Когда брать 5/3 вместо 5/2?
  4. 4. Какие модели 5/3 с закрытым центром есть в каталоге WAALPC?
  5. 5. Какие три типичные ошибки бывают при выборе 5/3?
  6. Какие материалы пригодятся ещё?
  7. Какие вопросы чаще всего задают про распределитель 5/3?

1. Что такое 5/3 и чем отличается от 5/2?

Чтобы понять 5/3, проще всего сравнить с 5/2:

Параметр 5/2 5/3
Портов 5 5 (те же)
Позиций золотника 2 3 (левая / центр / правая)
Катушек управления 1 (моно) или 2 (бистаб) Всегда 2
Возврат Пружиной (моно) или второй катушкой (бистаб) 2 центрирующие пружины
Положение по умолчанию Одна из крайних Средняя (без тока)

Ключевая идея: 5/3 — это 5/2 + третья «промежуточная» позиция. Без тока пружины удерживают золотник в центре. Подал ток на левую катушку — золотник сдвинулся влево, цилиндр пошёл «вперёд». Снял ток — снова центр. Подал ток на правую — золотник вправо, цилиндр «назад». Снял — опять центр.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

2. Какие есть три типа центральной позиции?

Самая важная классификация 5/3 — что происходит с потоками воздуха в средней позиции. Это определяет, как ведёт себя цилиндр в нулевом положении.

Закрытый центр (буква C)

В средней позиции все 5 портов перекрыты. На номинальной схеме каналы подачи и выпуска перекрыты; это не означает гарантии нулевых утечек. Что это даёт:

Условное обозначение распределителя 5/3 с закрытым центром: в средней позиции все пять портов перекрыты42513
Символ по ISO 1219-1 (упрощённо). Закрытый центр (C): в средней позиции перекрыты все пять портов, рабочие линии заперты. Слева и справа — электромагниты с центрирующими пружинами.
  • Обе рабочие линии перекрыты; точная остановка и удержание штока зависят от нагрузки, сжимаемости воздуха и утечек
  • При снятии сигналов пружины центрируют золотник; отсутствие движения или падения груза этим не гарантируется
  • Промежуточное перекрытие каналов не заменяет рассчитанную защиту от опасного движения

Это самый ходовой тип 5/3. Серия WAALPC 4V230C (буква C — «закрытый»).

Открытый центр (буква E)

В средней позиции порты A и B (рабочие) соединены с атмосферой, а порт P (давление) перекрыт. Что это даёт:

Условное обозначение распределителя 5/3 с открытым центром на выхлоп: в средней позиции порты A и B соединены с выхлопом, порт P перекрыт42513
Символ по ISO 1219-1 (упрощённо). Центр на выхлоп (E): рабочие порты 2 и 4 соединены с выхлопом, порт 1 (давление) перекрыт. Слева и справа — электромагниты с центрирующими пружинами.
  • Рабочие полости соединены с атмосферой; возможность переместить шток рукой зависит от нагрузки, трения и остальных элементов схемы
  • Применяется для ручной коррекции позиции — оператор крутит маховик/двигает рычаг
  • Также для сброса давления в системе перед обслуживанием

Серия WAALPC 4V230E (буква E — «выхлоп»). Реже применяется.

Давление в обе стороны (буква P)

В средней позиции порты A и B соединены с давлением P, а выхлопы (R1, R2) перекрыты. Что это даёт:

Условное обозначение распределителя 5/3 с подачей давления в обе линии: в средней позиции порт P соединён с A и B, выхлопы перекрыты42513
Символ по ISO 1219-1 (упрощённо). Центр под давлением (P): порт 1 соединён с портами 2 и 4, выхлопы 3 и 5 перекрыты. Слева и справа — электромагниты с центрирующими пружинами.
  • В обе полости подаётся давление. У цилиндра с односторонним штоком при одинаковом давлении разность идеальных сил равна давлению × площадь штока; направление и наличие движения зависят от нагрузки и потерь.
  • Применяется для «мягкого» удержания с малым усилием — например, поджать шток к упору
  • Редкое применение

Серия WAALPC 4V230P (буква P — давление в обе линии).

💡 Простое правило: Большинство задач закрываются 5/3 закрытым центром. Берите его, если не уверены. Открытый и под давлением — нишевые применения для конкретных задач.

3. Когда брать 5/3 вместо 5/2?

5/3 дороже 5/2 (цены — в карточках серий). Чтобы переплата окупалась, должна быть конкретная причина:

✅ Брать 5/3 если:

  • Требуется промежуточное перекрытие рабочих линий; точность остановки проверяют отдельно
  • Для сбоя питания проектом предусмотрены меры против опасного движения; функцию распределителя проверяют в составе этой схемы
  • Прессовые операции с удержанием: удерживающее устройство и допустимое перемещение выбирают отдельно от типа центра
  • Фиксаторы и тормоза применяют по проекту механизма; 5/3 C сам по себе не заменяет их
❌ НЕ брать 5/3 если:

  • Цикл «вперёд-назад» с фиксированными крайними позициями — обычное толкание/упаковка
  • Нужна максимальная скорость переключения — у 5/3 ниже предельная частота: по листу WAALPC 4V200 — 3 цикла/с против 5 у 5/2
  • Бюджет ограничен — переплата за третью позицию не оправдана задачей
  • Точность остановки ±0.1 мм — даже 5/3 не даст, нужен сервопневмопривод

4. Какие модели 5/3 с закрытым центром есть в каталоге WAALPC?

В нашем каталоге есть несколько модификаций серии 4V230/4V330 — закрытый (C), открытый (E) и под давлением (P, 4V230P — в карточке серии):

4V230C-08
поставка

5/3 закрытый центр, G1/4″. Закрытие рабочих каналов в средней позиции; безопасное удержание нагрузки этим не подтверждается. 1 850 ₽

DC 24V
⭐ ХИТ 5/3
4V230E-08
поставка

5/3 открытый центр, G1/4″. Для ручной коррекции позиции, сброса давления. 1 850 ₽

Открытый центр
G1/4″
4V330C-10
поставка

5/3 закрытый центр, G3/8″. Для цилиндров ∅40-63 мм с промежуточным перекрытием каналов; пригодность для удержания груза проверяют по всей схеме. 2 780 ₽

G3/8″
Закрытый

📦 Каталог распределителей → 📞 Уточнить наличие ✉️ info@corneta.ru

5. Какие три типичные ошибки бывают при выборе 5/3?

❌ Ошибка №1: Купили 5/3 «чтобы остановить цилиндр в точке» — не работает идеально

5/3 закрытый центр останавливает шток, но не мгновенно. Воздух в обеих полостях продолжает «доедать» движение по инерции — шток проходит ещё некоторый путь — сколько, зависит от диаметра, скорости и нагрузки, проверяют на месте. Если нужна точная остановка ±1 мм — добавляйте механический тормоз (фиксатор) штока или используйте сервопневмопривод. 5/3 — это «остановить плюс-минус», не «остановить ровно».

❌ Ошибка №2: Перепутали типы центра — взяли открытый вместо закрытого

В каталогах часто пишут просто «5/3» без уточнения типа центра. У серии VUVS буква в артикуле обозначает тип центра, у WAALPC — буква после 230: закрытый 4V230C, открытый 4V230E, давление в обе 4V230P. У открытого центра рабочие каналы соединены с атмосферой, и внешняя нагрузка может перемещать шток. У закрытого каналы перекрыты, однако точная остановка и удержание груза не гарантируются. Покупаете «5/3» в интернете без типа — рискуете получить не то что нужно. Всегда указывайте тип центра при заказе.

❌ Ошибка №3: Рассчитывали на удержание нагрузки одним закрытым центром

Закрытый центр перекрывает рабочие каналы, но сжимаемость воздуха и утечки могут вызвать перемещение штока. Универсального допустимого времени удержания для любой нагрузки нет. Если требуется удерживать груз, по проекту выбирают управляемые обратные клапаны, тормоз штока или другие меры с проверкой всей схемы; одно название такого узла не доказывает безопасность.

Аналог распределителя 5/3 с закрытым центром

Для распределителей 5/3 с закрытым центром европейских серий (CPE, VUVG, MFH и др.) совместимый аналог подбираем по полному артикулу: резьба, Kv, напряжение катушки. В каталоге WAALPC закрытый центр — 4V230C (G1/4), 4V330C (G3/8) и 4V430C (G1/2), с той же логикой среднего положения (закрытие всех портов). Производство ISO 9001, прямой контракт без посредников — совместимый аналог обычно дешевле импортного бренда. По артикулу оригинала инженер возвращает совместимый WAALPC 5/3 за 1 рабочий день.

→ Подобрать 5/3 распределитель по артикулу

Подобрать по теме

Не нашли нужную модель 5/3?

Под конкретный цилиндр (Ø, ход, рабочее давление) подберём 5/3 с правильным типом центра. Артикул серии VUVS-…-P53C тоже подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.

📞 8 800 350-01-08 ✉️ info@corneta.ru
🔍 совместимый аналог /европейский аналог

Какие вопросы чаще всего задают про распределитель 5/3?

Что такое пневмораспределитель 5/3 с закрытым центром?

Это распределитель с 5 портами и тремя позициями золотника; в средней позиции номинально перекрыты все пять портов. В рассматриваемом пружинно-центрируемом исполнении без сигналов золотник возвращается в центр. Перекрытие каналов не гарантирует точной остановки, длительного удержания нагрузки или отсутствия падения: учитывают сжимаемость воздуха, утечки и всю схему механизма.

Чем закрытый центр отличается от открытого и «давление в обе»?

У закрытого (C) в центре перекрыты все порты, но это не гарантирует удержания груза. У открытого (E, «выхлоп») рабочие порты соединены с атмосферой — шток можно двигать рукой, если позволяют нагрузка, трение, дроссели и демпфер: усилие руки не гарантировано. У «давление в обе» (P) в обе полости подаётся давление; для цилиндра с односторонним штоком при одинаковом давлении разность идеальных сил равна давлению, умноженному на площадь штока, а движение зависит от внешней нагрузки и потерь. Нужный тип центра и меры против опасного движения выбирают по всей схеме; один закрытый центр не является аварийным фиксатором.

Чем заменить импортный распределитель 5/3 с закрытым центром?

В каталоге WAALPC закрытый центр — серии 4V230C (G1/4), 4V330C (G3/8) и 4V430C (G1/2); совместимый аналог конкретного импортного кода подбираем по полному артикулу (резьба, Kv, напряжение катушки). Пришлите артикул оригинала — инженер подберёт аналог за 1 рабочий день.

Когда брать 5/3 с закрытым центром, а не 5/2?

Когда в схеме требуется промежуточно перекрывать рабочие каналы. Точность остановки и удержание нагрузки проверяют отдельно; закрытый центр сам по себе не является аварийной фиксацией. Для обычного цикла «вперёд-назад» по крайним позициям часто используют 5/2, если его функция соответствует схеме.

Удерживает ли закрытый центр шток при длинной паузе?

Надёжно — нет. Через внутренние утечки золотника и уплотнений воздух из запертых полостей постепенно стравливается, и шток медленно «уплывает»; как быстро — зависит от нагрузки, качества уплотнений и состояния распределителя. Для требуемого удержания по проекту рассматривают управляемые обратные клапаны (пневмозамок), механический тормоз штока или другие меры; их пригодность и безопасность проверяют в составе конкретной схемы.

Ещё в каталоге: Распределитель электромагнитный 5/3 MVSC, Распределитель электромагнитный 5/3 VF (SMC-формат), Распределитель электромагнитный 5/3 YSY (SMC SY-формат).
