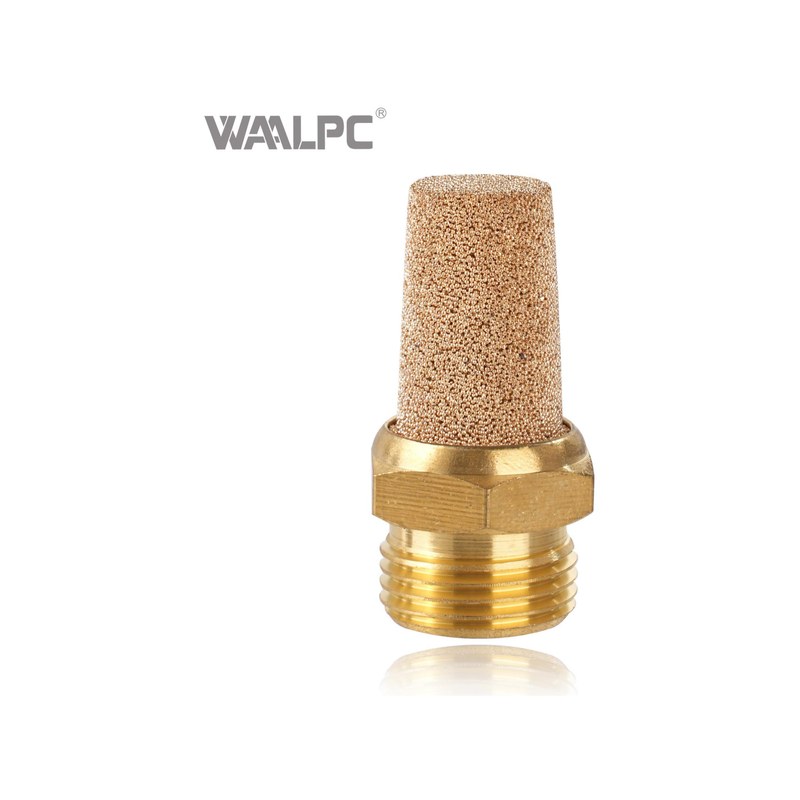

Глушитель латунный PST (спечённая бронза)
Глушитель латунный PST (спечённая бронза): пористый спечённый элемент снижает шум выхлопа пневмосистемы. Резьба G1/8–G1/2, давление до 1,0 МПа. В наличии на складе.
60 ₽
Пневмоглушитель WAALPC PST — silencer из спечённой бронзы (Sintered Bronze). По сравнению с пластиковыми PSLB — выдерживает горячий воздух (до +120°C) и масляные среды без деградации. Дольше работает в тяжёлых условиях.
Варианты резьбы
- PST-01 — G1/8″
- PST-02 — G1/4″
- PST-03 — G3/8″
Технические характеристики
- Тип: глушитель из спечённой бронзы
- Материал: латунный корпус + спечённый бронзовый картридж
- Резьба: G (BSPP)
- Рабочее давление: 0…1.0 МПа
- Снижение шума: 20-25 дБ(А)
- Совместимость: масляные среды, горячий воздух до +120°C
Технические характеристики и применение
Глушитель бронзовый Waalpc
Компактный бронзовый глушитель Waalpc серии PST. Эффективно снижает уровень шума при выхлопе сжатого воздуха и фильтрует отработанный воздух. Устойчив к высоким температурам и агрессивным средам.
Ключевые преимущества:
- Эффективное шумоподавление: Фильтрующий элемент из пористой спеченной бронзы рассеивает поток воздуха, значительно снижая уровень шума.
- Фильтрация: Защищает систему от попадания пыли и загрязнений через выхлопные порты.
- Долговечность: Латунный корпус и бронзовый фильтр устойчивы к коррозии и высоким температурам до +80°C.
- Высокая прочность: Выдерживает высокое давление и механические нагрузки.
Технические параметры:
- Резьба: G1/8″
- Тип резьбы: G — трубная цилиндрическая (стандарт BSPP). Для установки в порты выхлопа пневмораспределителей.
- Фильтрующий элемент: Спеченная бронза (Sintered Bronze)
- Рабочее давление: 0–1.0 МПа (10 Бар)
Совместимые аналоги
Глушители серии PST (WAALPC) — пластиковые спечённые глушители выхлопа T-образного типа (вертикальный порт). Подтверждённые аналоги:
| Категория | Бренд | Серия | Примечание |
|---|---|---|---|
| Совместимый аналог | NBPT | PSU | Пластиковый спечённый глушитель, идентичная резьба и диаметр пористого элемента |
| Совместимый аналог | XCPC | PSU | Полная функциональная и конструктивная совместимость |
| Совместимый аналог | SNS | AN / PSU | Два варианта в линейке SNS; AN — миниатюрный, PSU — полноразмерный |
| Near (функциональный аналог) | европейский аналог | PAL / PALM | Пластиковый цанговый глушитель; функционально эквивалентен, другой способ крепления |
| Near (функциональный аналог) | европейский аналог | U / UC | Европейский стандарт; те же порты, разные материалы спечённого элемента |
| Near (функциональный аналог) | E.MC | PSE / PSU | Аналогичный уровень шумоподавления |
| Near (функциональный аналог) | Mindman | MSR | Азиатский бренд; совместим по порту и уровню звукопоглощения |
Артикул PST кодирует размер резьбы: = R1/8, PST-02 = R1/4, PST-03 = R3/8. Резьба PT/R (BSPT, коническая) — самоуплотняющаяся, PTFE-лента не нужна. NBPT PSU и XCPC PSU взаимозаменяемы с PST напрямую.
Применение
- Выхлопные порты пневмораспределителей — порты R/EX распределителей 4V, 3V, MVSC: глушитель PST снижает шум выхлопа с 85–95 дБ до 55–70 дБ. Лёгкий пластиковый корпус не нагружает резьбу распределителя в отличие от металлических BSL.
- Компактные пневматические ячейки — там, где металлический BSL тяжёл или мешает соседним компонентам; PST значительно легче при сопоставимом уровне шумоподавления.
- Оборудование пищевой и фармацевтической промышленности — пластиковый (POM/нейлон) корпус PST устойчив к моющим средствам и не оставляет металлических частиц при механическом повреждении.
- Испытательные стенды с частой заменой конфигурации — PST откручивается и заменяется вручную без инструмента благодаря низкому моменту затяжки и лёгкому корпусу.
- Защита от загрязнений при обратном потоке — пористый полиэтиленовый элемент PST фильтрует воздух 40–60 мкм при реверсировании (вакуумные схемы, реверсивная продувка).
Монтаж
- Выбор типоразмера. Резьба порта R распределителя: обычно R1/8 для малых клапанов (4V110, 3V1) и R1/4–R3/8 для средних (4V210–4V320). → R1/8, PST-02 → R1/4, PST-03 → R3/8.
- Вворачивание. Коническая резьба R (BSPT) — самоуплотняющаяся. Вкрутите рукой до упора, затем доверните на 1 оборот ключом. Не прикладывайте больших усилий — пластиковый корпус PST хрупок при перетяжке.
- Ориентация. T-образная форма PST предполагает выхлоп через боковые поверхности пористого элемента. Монтируйте отверстием вниз или горизонтально для дренажа конденсата.
- Первый запуск. Проверьте равномерность выхлопа по поверхности элемента. Направленная струя — признак засорения части пор. Замените глушитель при первом засорении — очистка не восстанавливает пропускную способность.
- Обслуживание. Плановая замена — каждые 12 мес при нормальных условиях, каждые 3–6 мес при наличии масла в воздухе (масло коллапсирует поры пористого элемента быстрее, чем пыль).
Заказ и замена
WAALPC PST и NBPT PSU / XCPC PSU / SNS AN/PSU — совместимые аналоги с идентичной резьбой и диаметром пористого элемента. При замене сохраняйте типоразмер резьбы. Признаки необходимости замены: рост времени срабатывания цилиндра (засоренный глушитель сдерживает выхлоп), видимое загрязнение пористого элемента маслом или пылью, механические повреждения корпуса. Стоимость PST значительно ниже стоимости потенциальных последствий эксплуатации с засоренным выхлопом.
Расшифровка артикула
Формат: PST-{ход}
- PST — серия
- Типоразмер: 01 / 02 / 03 / 04
Пример: PST
