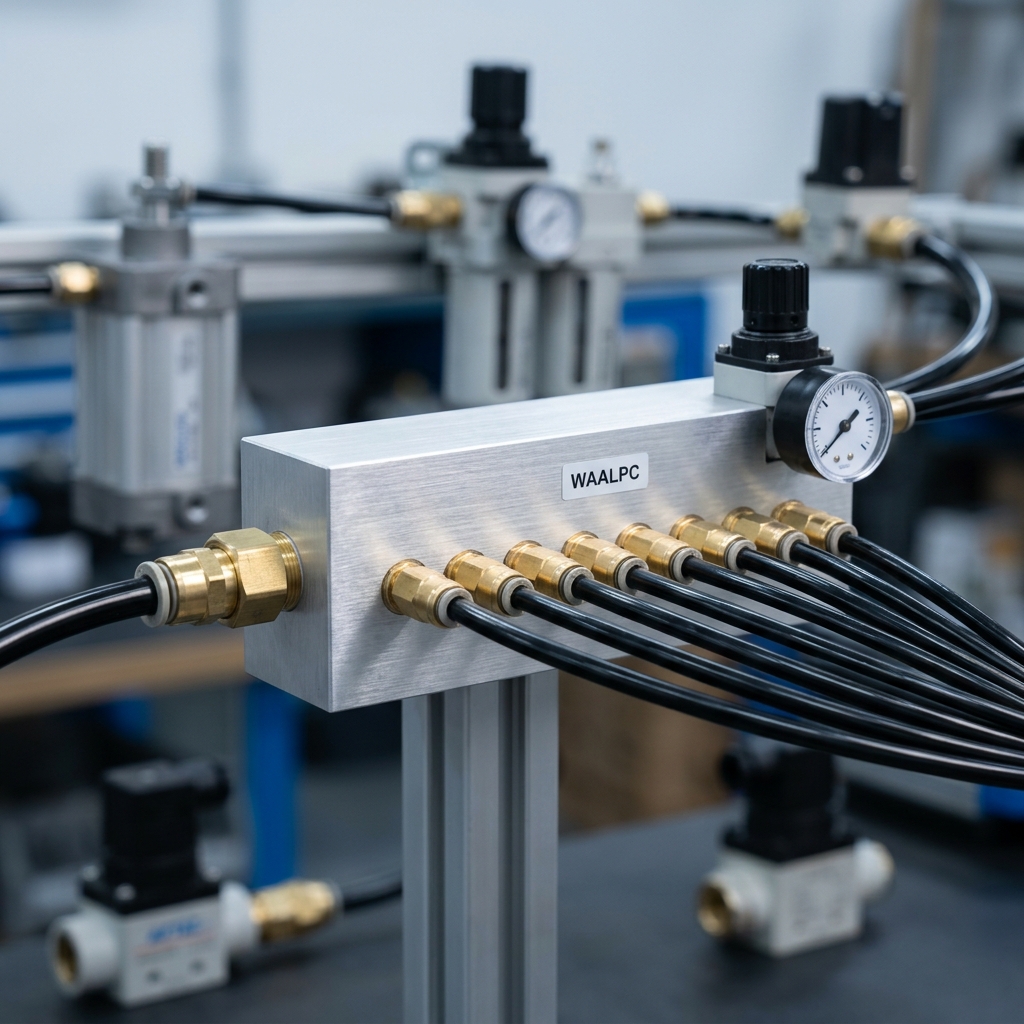

Коллектор пневматический — распределение воздуха на несколько потребителей

«Коллектор» в пневматике — общее слово для двух разных задач. Первая — разветвить трубку на несколько потребителей (инструмент, датчики, отдельные цилиндры). Вторая — собрать группу электромагнитных распределителей на одной плите с общей подачей воздуха и общим выхлопом. В этой статье — оба устройства по отдельности: что внутри, как подобрать, где какое ставить.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПаот 1 310 ₽MVSC-220-4E1-AC110V

В корзину

WAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 ммот 40 ₽PC04-M5

В корзину

Введите код вашего изделияНайти

Какие два типа коллектора бывают и чем они отличаются?

Это два разных изделия из разных каталожных веток, и путать их в закупке значит заказать не то. Ниже — только то, что реально есть в каталоге WAALPC, с проверенными артикулами и ценами.

Что такое цанговый разветвитель PKD и PK?

WAALPC PKD и PK — пятиходовой коллектор для трубок: один резьбовой (PKD) или цанговый (PK) вход и четыре цанговых выхода в одном литом корпусе. Корпус — пластик, резьба у PKD — латунная вставка. Трубка вставляется в цангу без инструмента, отсоединяется нажатием на кольцо. Формат серии — как у AirTAC PKD; совместимость конкретного кода сверяется по полному артикулу.

• Типоразмеры по трубке: Ø4, 6, 8, 10, 12 мм — равнопроходные; есть переходные исполнения между соседними диаметрами (например PKD8-6, вход Ø8 → выходы Ø6)
• Резьба входа PKD: от M5 до G3/8″ в зависимости от исполнения
• Рабочее давление: от −0,099 до 1,0 МПа (то есть держит и вакуумную линию, и обычную магистраль), максимально допустимое — 1,5 МПа
• Материал трубки под цангу: PU (полиуретан) и PA (полиамид)
• Цена: 150 ₽ за исполнение PKD, 70 ₽ за PK — заметно дешевле алюминиевой плиты 200M

Пример: PKD10-04 — вход Ø10, четыре выхода Ø10, 340 ₽. Полный перечень исполнений — в карточках PKD и PK, цены обновляются вместе с каталогом.

Что такое пневмоостров 200M — плита под распределители?

Пневмоостров WAALPC 200M — совсем другое устройство: анодированная алюминиевая плита с посадочными местами под электромагнитные распределители 4V210, 4V220, 4V230 (шаг между станциями 22 мм, резьба портов питания и выхлопа G1/4″). Вместо того чтобы разводить каждый клапан отдельными трубками к магистрали, все клапаны садятся на одну плиту с общим входом (P) и общим выхлопом (R/S) — экономия на фитингах и монтажном времени, плюс замена одного клапана без разборки всей группы. Распределители для плиты — серия 4V, от 820 ₽.

• Число станций: от 2 до 20 в одной плите (200M-2F-G1/4 … 200M-20F-G1/4)
• Резьба портов питания/выхлопа: G1/4″ на торцах плиты; рабочие порты A/B — на самих распределителях
• Рабочее давление: 0–1,0 МПа (0–10 бар)
• Температура: −20…+70 °C
• Материал: анодированный алюминий
• Цена: растёт почти линейно с числом станций — 190 ₽ за 2 станции, 500 ₽ за 5, 1 010 ₽ за 10

Как подобрать коллектор — по задаче, а не по картинке?

1. Что разводите — трубки или клапаны? Если к коллектору идут гибкие трубки на разные потребители (инструмент, цилиндры, датчики) — это PKD/PK. Если собираете группу электромагнитных распределителей в один узел — это 200M. Смешивать задачу не получится: у 200M нет цанговых выходов под трубку, у PKD нет посадочных мест под клапан.
2. Для PKD/PK — считайте по диаметру трубки, не по расходу. Берите равнопроходное исполнение под тот диаметр трубки, что уже проложен к потребителям. Переходное исполнение (например 12-10) нужно, только если магистраль и отводы физически разного диаметра — тогда меньше стыков и меньше мест течи. Отводы к потребителям ведут трубкой PU, от 15 ₽.
3. Для 200M — считайте станции по числу клапанов, с одним запасом. Если сейчас нужно поставить 6 распределителей и в обозримой перспективе может добавиться седьмой — берите плиту на 7 станций сразу: соседнюю станцию можно заглушить, а перестыковка готовой группы клапанов на новую плиту в разы дороже одной лишней станции.
4. Одновременная работа многих потребителей — не считайте коллектор бесконечным источником. И у PKD, и у 200M пропускная способность ограничена диаметром входного порта. Если несколько потребителей включаются одновременно и постоянно, а не по очереди, — ставьте перед коллектором магистраль на класс крупнее (например G3/8″ вместо G1/4″). Готовых цифр по расходу для этих узлов производитель не публикует — точную пропускную способность под свой график включений уточняйте у поставщика.

Какие давление, материал и температура допустимы?

Оба узла держат обычную магистраль в 6–8 бар с запасом. Разница не в прочности, а в задаче: PKD/PK — лёгкий разветвитель трубки, 200M — силовая плита под клапаны с реальными циклическими нагрузками переключения.

Как монтировать и какие типичные ошибки бывают?

• Путают цанговый и резьбовой вход. У PKD вход резьбовой (латунь), у PK — тоже цанговый, под трубку. Если магистраль подведена трубкой, а не жёстким штуцером — нужен PK, не PKD.
• Забывают заглушить неиспользуемые выходы PKD/PK. Открытый выход травит воздух постоянно, а не только во время работы потребителя — заглушка ставится сразу при монтаже, даже если порт «пока не нужен».
• Ставят клапаны разных серий на одну плиту 200M. Плита рассчитана под шаг 22 мм и посадку 4V210/220/230 — распределитель другой серии физически не встанет или не уплотнится по прокладке. Смешивать серии на одной плите нельзя.
• Не проверяют направление потока при переходных PKD. В переходном исполнении (например 12-10) вход и выход имеют разный диаметр — переставленный задом наперёд коллектор либо не влезет по резьбе, либо ограничит расход сильнее, чем нужно.

Где применяется коллектор?

• Разводка воздуха на несколько пневмоцилиндров или единиц инструмента в одной машине — PKD/PK
• Раздача воздуха на несколько рабочих мест в цехе от одной магистрали — PKD/PK крупного типоразмера (Ø10–12)
• Компактный монтаж группы электромагнитных клапанов на станке, сборочной или упаковочной линии — 200M
• Испытательные стенды с несколькими независимо управляемыми контурами — 200M
• Подключение датчиков и измерительных приборов малого расхода — PKD/PK, типоразмер Ø4–6

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: AirTAC 4V.

Какие вопросы чаще всего задают про коллекторы?

Чем цанговый коллектор PKD отличается от PK?

У PKD вход резьбовой (латунная резьба), у PK — тоже цанговый, под трубку с обеих сторон. Выбор зависит от того, чем подведена магистраль: жёстким резьбовым штуцером — берите PKD, трубкой — PK.

Можно ли подключать неиспользуемые выходы коллектора?

Их нужно заглушить заглушками сразу при монтаже — открытый цанговый выход травит воздух постоянно, а не только во время работы потребителя.

Можно ли поставить распределитель другой серии на плиту 200M?

Нет: плита рассчитана под шаг станций 22 мм и посадочное место 4V210/220/230. Распределитель другой серии либо не встанет по резьбе крепежа, либо не уплотнится по прокладке станции — смешивать серии на одной плите нельзя.

Сколько станций 200M нужно на 5 клапанов?

Плиту на 5 станций впритык, либо сразу на 6–7 с запасом под расширение — перестыковка уже смонтированной группы клапанов на новую плиту дороже одной лишней станции.
