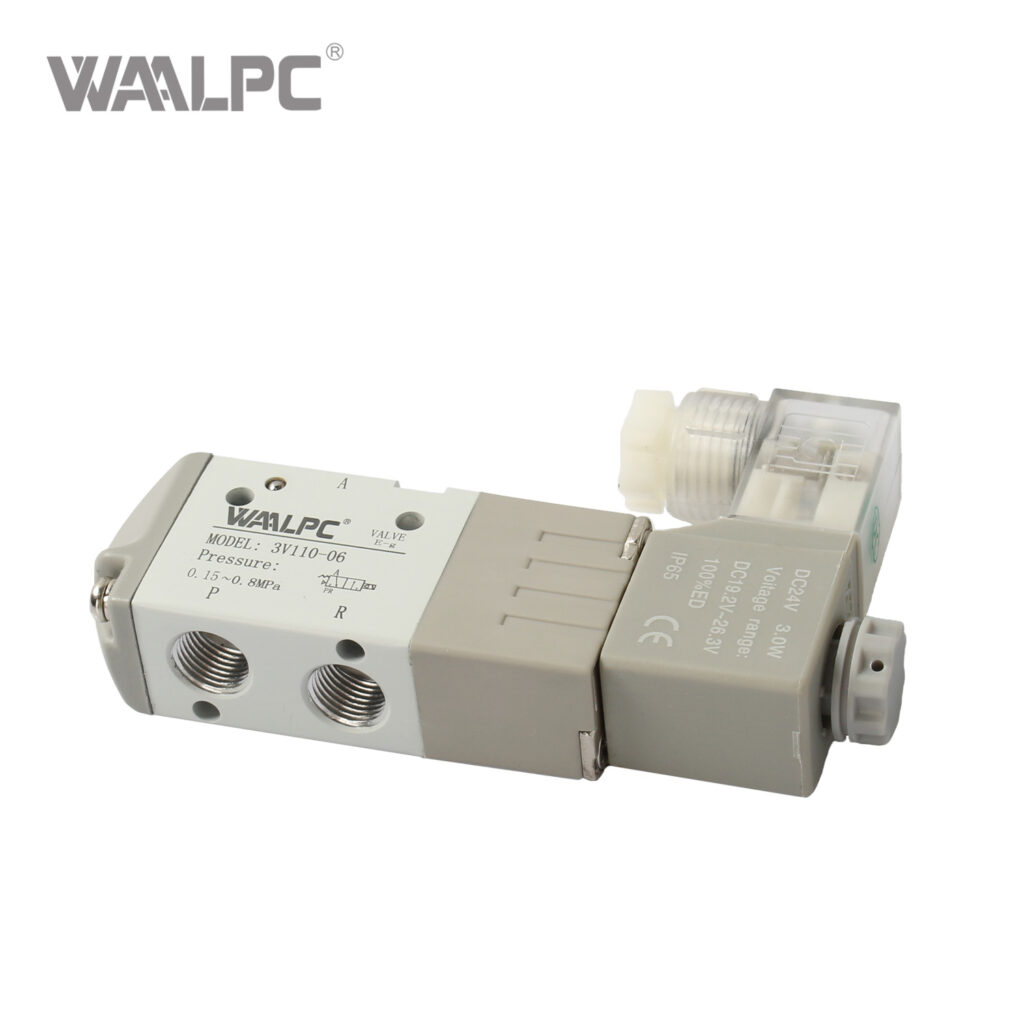

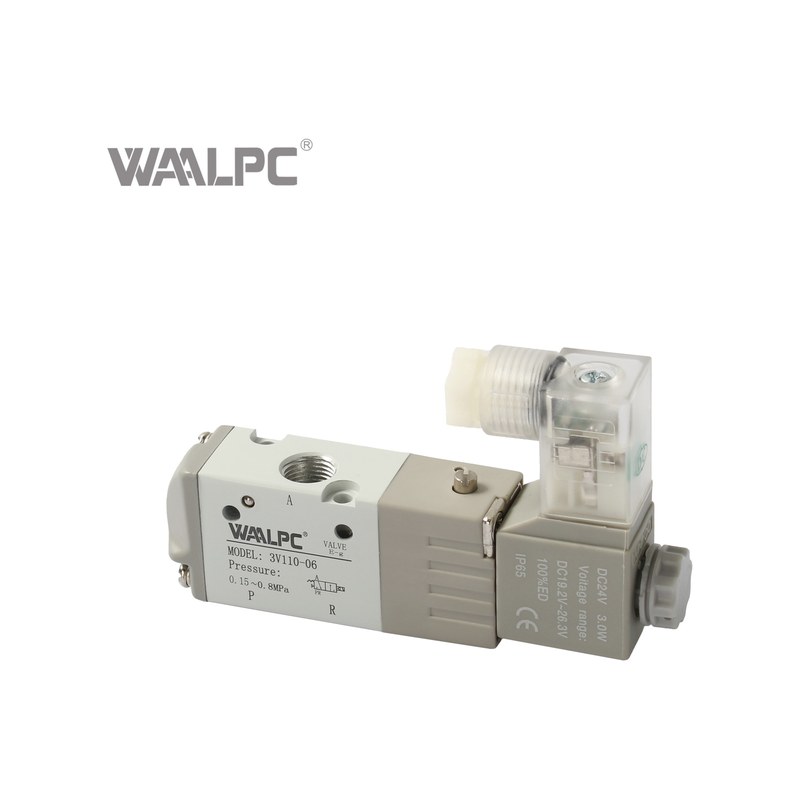

Распределители электромагнитные 3/2 3V

3V — распределитель 3/2 с электромагнитным управлением: катушка на AC220V или DC24V переключает клапан по электросигналу. Совместимый аналог AirTAC 3V. Корпуса 100–400, широкий ряд присоединений от M5 до G1/2. Рабочее давление 0,15–0,8 МПа.

Характеристики

Применения

• Управление односторонними цилиндрами
• Сброс/подача давления в пилотные линии

Совместимость с импортными аналогами

Совместимый аналог — AirTAC 3V106BG — отличие: у AirTAC резьба G (цилиндрическая, буква G в коде), как у нашего 3V1-06-DC24V; CHELIC SMU7101-NC-12-W; Camozzi A331-1C2; E.MC N1R231-06E4; Festo VUVS-L20-M32C-MD-G18-F7-1C1 — отличие: у Festo давление 0,25–1,0 МПа (не ниже 0,25 МПа); оба с внутренним пилотом; расход Festo 700 л/мин против Cv 0,6 нашего; Norgren V61B417A-A213JH — отличие: у Norgren резьба G (цилиндрическая), как у нашего; у Norgren давление 0,2–1,0 МПа; Pneumax 8880.32.00.35.F05 — отличие: у Pneumax резьба G (цилиндрическая), как у нашего; у Pneumax давление от 0,2 МПа; SMC VP342K-5YOD1-02FA — отличие: у SMC VP342 тарельчатый клапан с пилотом, рабочее давление 0,2–0,7 МПа, −10…+50 °C; у нашего 3V210-08-DC24V золотниковый, 0,15–0,8 МПа, −20…+70 °C; монтажные размеры разные; SNS 3V1-06/DC24V — отличие: у SNS резьба G1/8 (цилиндрическая), как у нашего; проход у SNS 1 мм, у нашего 1,2 мм; XCPC 3V410-15NC-DC12V (совпадают присоединительные и установочные размеры, серия 3V).

Какие порты и сечения у распределителей 3V и чем одна катушка отличается от двух?

3V — трёхлинейный двухпозиционный распределитель 3/2 с внутренним пилотом. Типоразмеры: 3V110-06 с портом G1/8 и сечением 10,2 мм², 3V210-08 — G1/4, 17,0 мм², 3V310-10 — G3/8, 28,0 мм², 3V410-15 — G1/2, 50,0 мм². У двухкатушечных 3V120–3V420 положение сохраняется, у однокатушечных возврат пружиной. Давление 0,15–0,8 МПа, четыре варианта напряжения катушки: постоянный ток 12 и 24 В, переменный 110 и 220 В. Уточняйте у инженера: расход в л/мин, температура и материал.

Как расшифровать артикул 3V?

Формат: 3V{исполнение}-{присоединение (порт)}-{напряжение}

• 3V — серия
• Присоединение (порт): G1/8 / G1/4 / G3/8 / G1/2 / M5
• Исполнения: 10 / 20

Пример: 3V1-06-AC220V
