Распределители 3/2 ходовые

Отображение 9

Присоединение (размер порта)
Условный проход
Функция клапана
Максимальное рабочее давление
Максимальный расход (при 0.6 МПа, ΔP=0.1 МПа)
Материал уплотнения

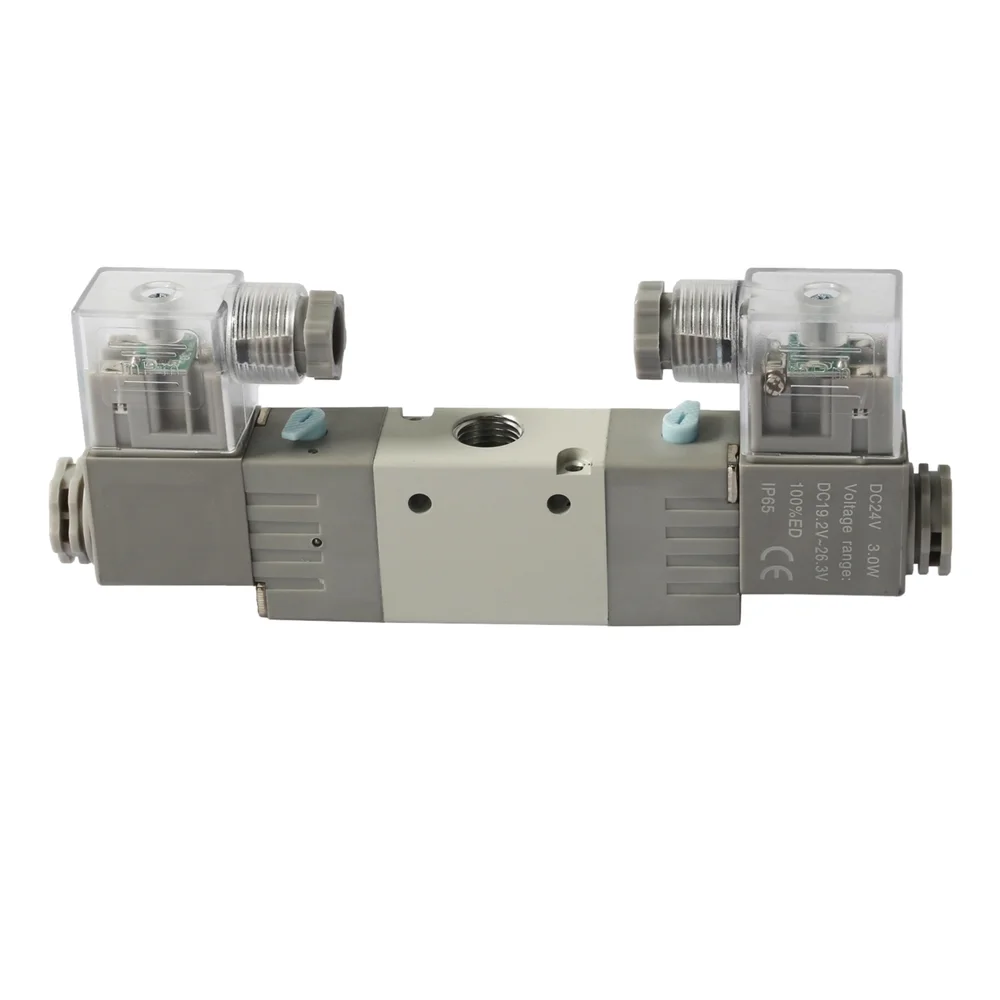

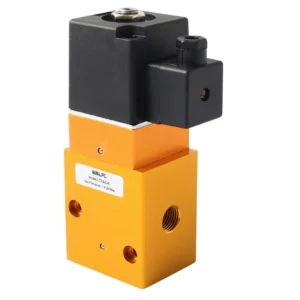

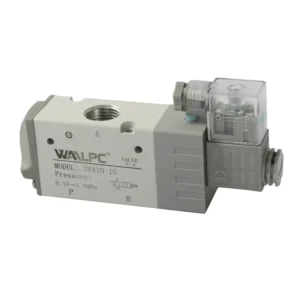

Пневмораспределители 3/2 — тип распределителей с 3 линиями и 2 позициями. Управляют пневмоцилиндрами одностороннего действия (с возвратной пружиной), пневматическими запорными клапанами, мембранными приводами. В каталоге 30 моделей Waalpc с катушками 12В, 24В DC и 220В AC.

Что такое распределитель 3/2

Распределитель 3/2 имеет 3 порта: 1 (P) — подача воздуха, 2 (A) — выход на потребитель, 3 (R) — выхлоп. И 2 позиции: «открыт» (P→A) или «закрыт» с выхлопом (A→R). В отличие от 5/2, здесь нет двустороннего управления — только «дать давление» или «сбросить».

NC vs NO: нормально закрытый и нормально открытый

Нормально закрытый (NC, Normally Closed)

Без напряжения порт A перекрыт, A соединён с выхлопом R (сброс в атмосферу). При подаче сигнала — P соединяется с A (подача давления). Самый распространённый вариант — применяется в 90% задач.

Нормально открытый (NO, Normally Open)

Без напряжения P соединён с A (давление подаётся). При подаче сигнала — A соединяется с R (сброс). Используется в аварийных схемах: «пропало питание — сбросить давление».

Применение распределителей 3/2

Управление цилиндрами одностороннего действия

Цилиндр одностороннего действия имеет пружину возврата: воздух толкает шток вперёд, пружина возвращает назад. Распределитель 3/2 подаёт/снимает давление на единственную полость цилиндра. Подробнее: Цилиндр одностороннего vs двустороннего.

Управление пневмоклапанами

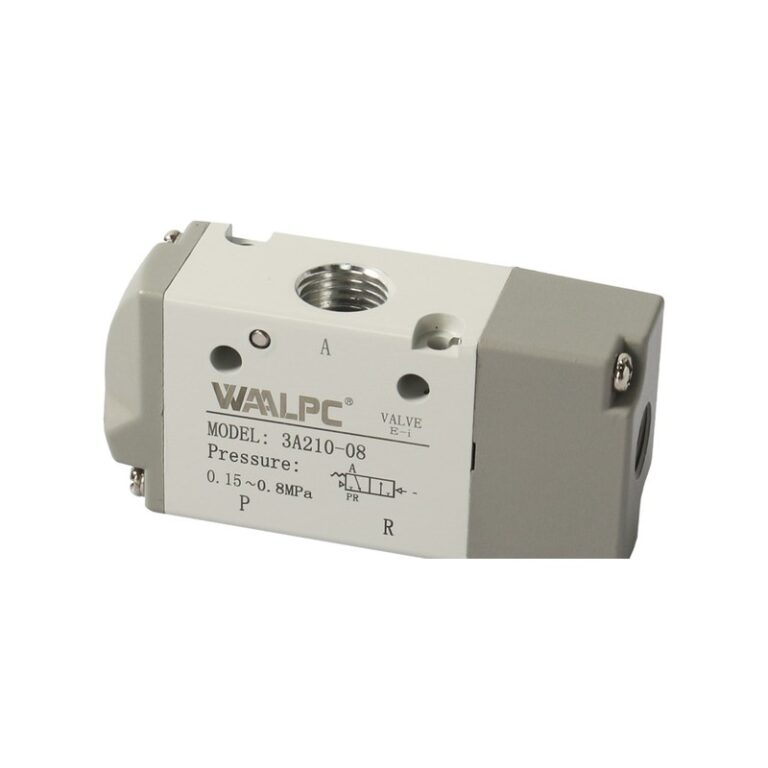

3/2 часто используется как «пилот» — устройство для управления большими пневматически управляемыми клапанами (запорная арматура, мембранные клапаны).

Сигнальные цепи и пневмологика

В пневмопультах управления, схемах безопасности, старых релейных системах распределители 3/2 работают как логические элементы — «ИЛИ», «И», «НЕ».

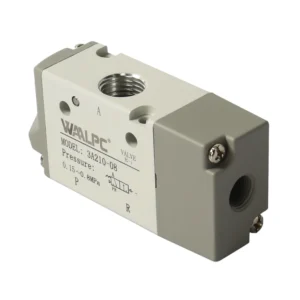

Типы управления 3/2

Напряжение катушек

Аналогично распределителям 5/2, 3/2 доступны с катушками:

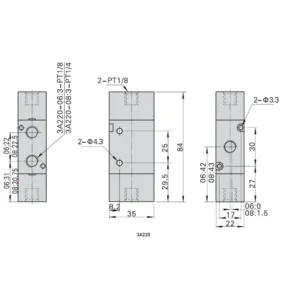

Размеры и пропускная способность

3/2 выпускаются с портами M5, G1/8, G1/4, G3/8. Для мини-цилиндров Ø16–25 мм достаточно M5 или G1/8. Для средних Ø32–50 — G1/8 или G1/4. Подбор по Cv: калькулятор →

Подключение 3/2

  1. Порт 1 (P) — к магистрали через ФРЛ-блок
  2. Порт 2 (A) — к единственной полости цилиндра одностороннего действия
  3. Порт 3 (R) — выхлоп с пневмоглушителем

Аналоги Festo, SMC, Camozzi

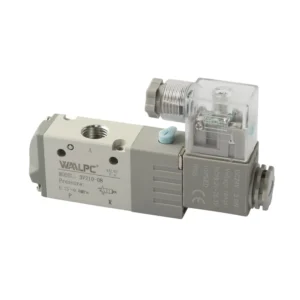

Waalpc 3V110, 3V210 — прямые аналоги:

Как выбрать распределитель 3/2

  1. Определите тип логики: NC (стандарт) или NO (аварийный сброс)
  2. Рассчитайте нужный Cv по расходу цилиндра
  3. Выберите напряжение катушки
  4. Подберите размер порта (M5 для мини, G1/8 для среднего)
  5. Для ручной наладки — возьмите вариант с ручным дублированием
