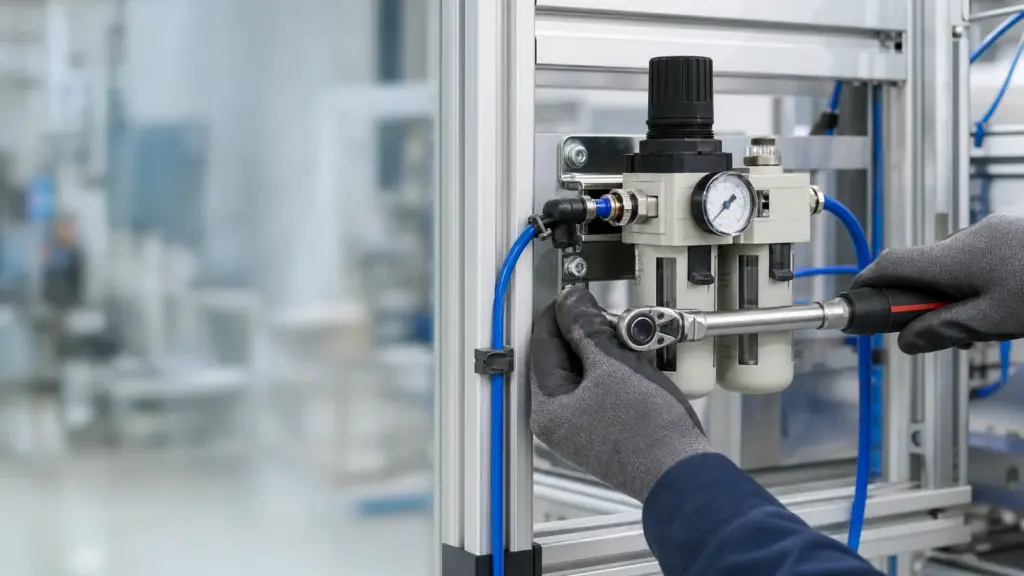

Культура монтажа пневматического оборудования: что делать и что запрещено

Культура монтажа пневматического оборудования: что делать и что запрещено

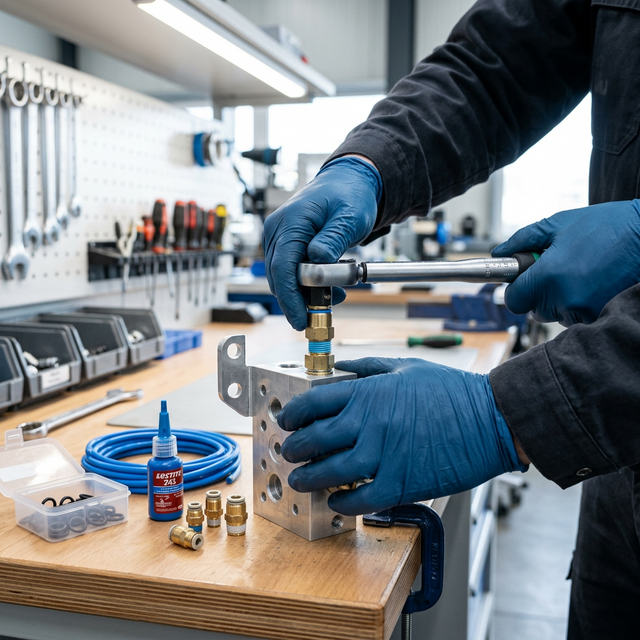

Монтаж пневматического фитинга динамометрическим ключом на алюминиевый блок с анаэробным герметиком

Почему монтаж пневматического оборудования — это не «просто закрутить фитинг»?

Неправильный монтаж — частая причина отказов пневматического оборудования в первый год эксплуатации. Две главные ошибки: неправильная герметизация резьбы (лента ФУМ, зашедшая на первые витки) и неправильный момент затяжки. Каждая из них запускает цепочку разрушений, которая заканчивается заклиниванием золотника, износом цилиндра или трещиной корпуса распределителя.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
WAALPC DNCWAALPC DNCот 3 140 ₽DNC-32-25-P-A
WAALPC SIWAALPC SIот 2 950 ₽SI-32-25-P-A
WAALPC SCWAALPC SCот 1 860 ₽SC-32-25
WAALPC DSNUWAALPC DSNUот 1 110 ₽DSNU-10-10-P

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

В этой статье — полный контрольный список для монтажника и объяснение физики каждой ошибки.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

Анаэробный герметик или ФУМ-лента — что выбрать?

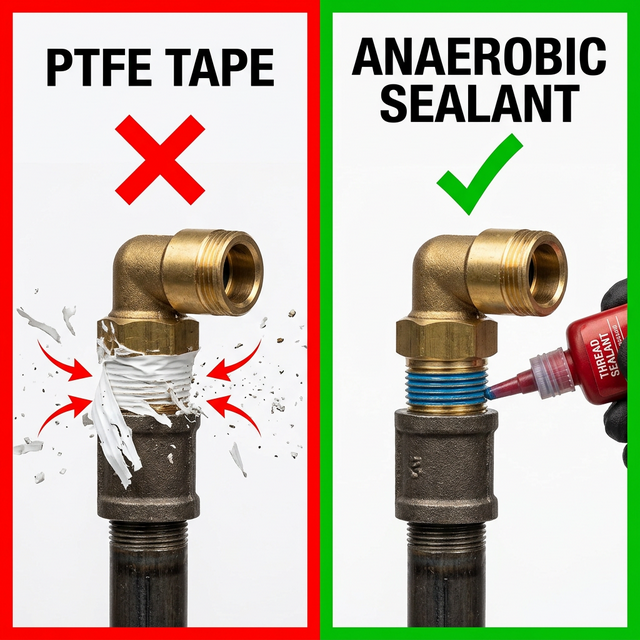

Сравнение ФУМ-ленты и анаэробного герметика: обрывки ленты ФУМ могут загрязнить цилиндр, герметик обеспечивает чистое соединение
Параметр ФУМ-лента (без захода на первые 1–2 витка) ✅ Анаэробный герметик (предпочтителен)
Механизм Обмотка полимерной ленты вокруг резьбы Жидкость, полимеризующаяся в безвоздушной среде
Что происходит при затяжке Если лента зашла на первые витки, края резьбы «шинкуют» её на волокна Герметик заполняет все зазоры равномерно
Загрязнение системы Обрывки ленты, зашедшей на первые витки, попадают в воздушный поток Полимеризованный герметик не крошится
Ресурс соединения Склонна ослабевать от вибрации Держит при вибрации
Разборка Легко, но повторный монтаж — новая лента Для Loctite 577 — обычный ручной инструмент; нагрев только в оговорённых изготовителем случаях
Примеры Бытовая сантехника, водопровод Loctite 577, Siseal, Permatex

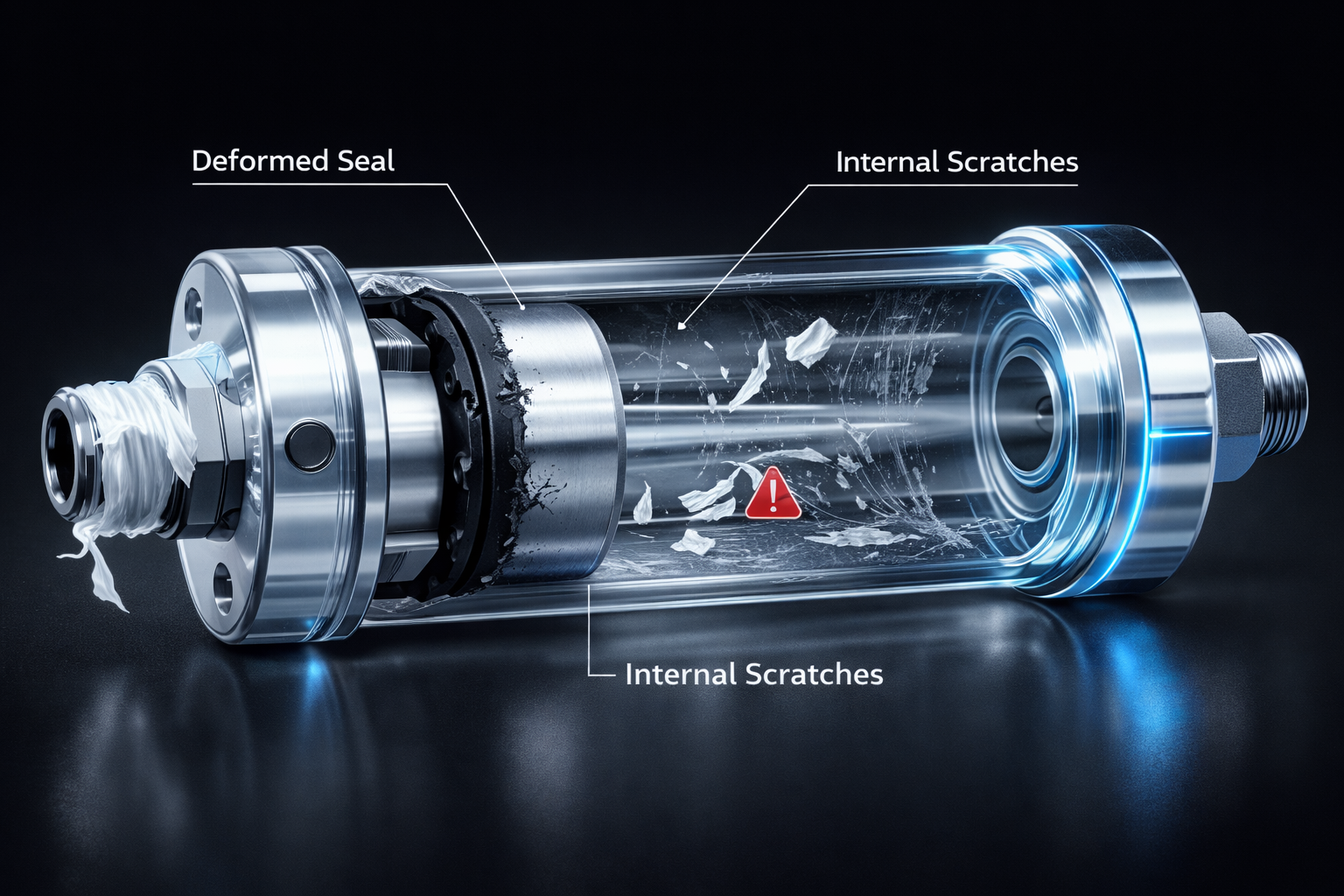

Механика разрушения: чем опасна лента ФУМ, зашедшая на первые витки

Если лента зашла на первые витки, при затягивании фитинга острые края металлической резьбы буквально «шинкуют» полимерную ленту на микроскопические волокна. Эти частицы не остаются в резьбе — под давлением воздуха они отправляются в путешествие по системе:

  • Заклинивание золотников: частицы ленты забивают прецизионные зазоры в пневмораспределителях.
  • Абразивный износ: попадая в цилиндр, остатки ленты работают как наждачная бумага, повреждая зеркало гильзы и манжеты.
  • Отказ датчиков: мелкий мусор блокирует работу чувствительных дросселей и пневмодатчиков.

⚠️ ВАЖНО: В пневматике предпочтителен анаэробный герметик; ленту ФУМ, если её применяют, мотают только на коническую R и без захода на первые 1–2 витка — иначе её обрывки попадают в распределители и клапаны. Фитинги с О-кольцом (G) ленты не требуют. Например, у цангового фитинга PC06-01 под трубку Ø6 мм наружная коническая резьба R1/8 — именно такую герметизируют.

Какие правила герметизации по типу резьбы?

листайте таблицу вбок →

Тип резьбы Метод герметизации Средство Правило затяжки
G (BSPP) — цилиндрическая О-кольцо (штатное на фитинге) Ничего дополнительного До посадки штатного уплотнения, затем по моменту изготовителя
R (BSPT) — коническая Анаэробный герметик Loctite 577, Siseal Момент или угол доворота — по инструкции конкретного фитинга
M (метрика) О-кольцо или герметик Зависит от конструкции Согласно спецификации

Подробнее о совместимости резьб и правилах подбора читайте в статьях Таблица размеров трубных резьб и Различия резьбы G и R.

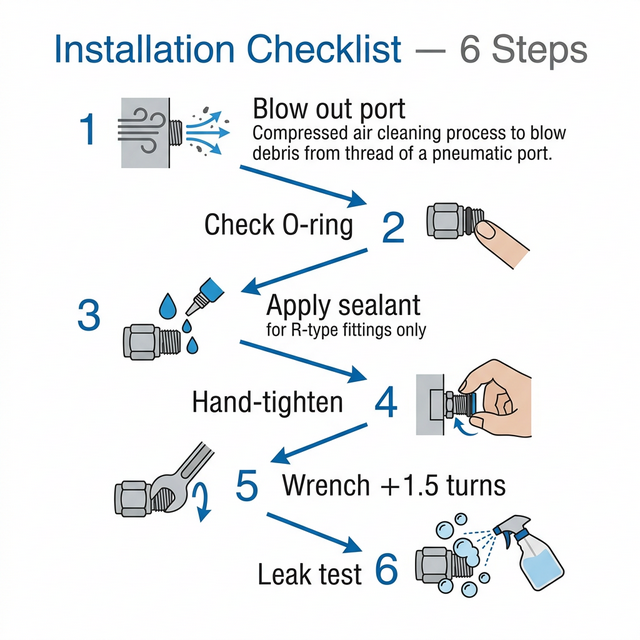

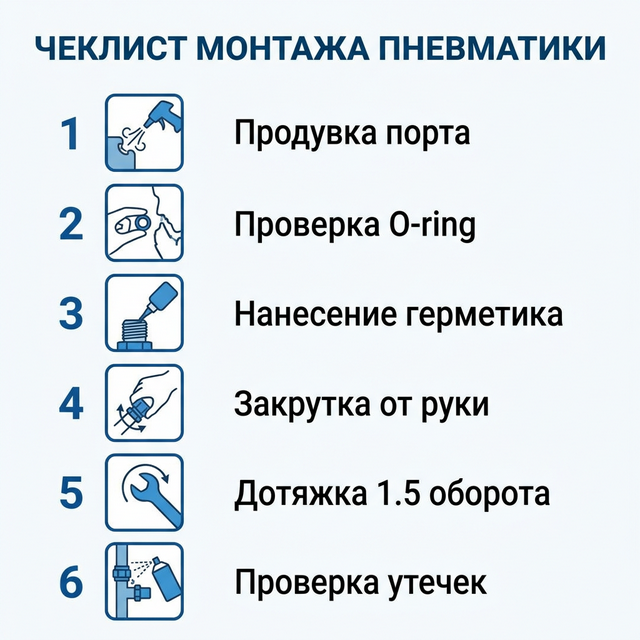

Какой контрольный список монтажа из 6 шагов?

Перед монтажом изолируйте подачу воздуха и питание, проверьте сброс остаточного давления и зафиксируйте подвижные части. После сборки выдержите время отверждения герметика по его инструкции и только затем подавайте предусмотренное испытательное или рабочее давление.

Шаг Действие Зачем
1 Продуйте порт сжатым воздухом Удалить металлическую стружку после нарезки
2 Проверьте О-кольцо (для G-резьбы) Если конструкция рассчитана на кольцо, без исправного уплотнения соединение негерметично
3 Нанесите герметик (для R-резьбы) Для Loctite 577 — кольцевой валик на наружной металлической резьбе; первый виток оставить свободным. Количество — по инструкции герметика
4 Вкрутите от руки до упора Убедиться, что попали в витки и не повредили резьбу
5 Затяните ключом по инструкции фитинга Соблюсти заданный момент или угол; общего числа оборотов для всех фитингов нет
6 Проверьте утечки (мыльный раствор или детектор) Финальный контроль — не должно быть пузырей

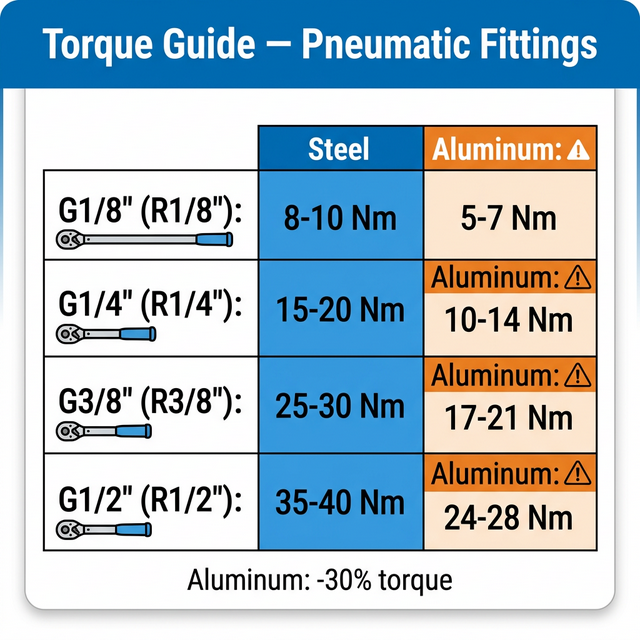

Какие моменты затяжки по размерам?

Резьба R/NPT фитингов SMC KQ2 Пример из каталога KQ2, Н·м
R1/8 3–5
R1/4 8–12
R3/8 15–20
R1/2 20–25

Таблица — пример для SMC KQ2 с резьбой R/NPT и герметиком из каталога KQ2, с. 82, а не допуск для всех фитингов. В прежнем каталоге KQ2-A значения отличались. Для WAALPC используйте инструкцию конкретного фитинга и допустимый момент порта. Для G с уплотнительным кольцом момент также задаётся изготовителем. Проверяйте оба элемента соединения, включая порты блоков подготовки воздуха, например фильтра-регулятора AW2000-02.

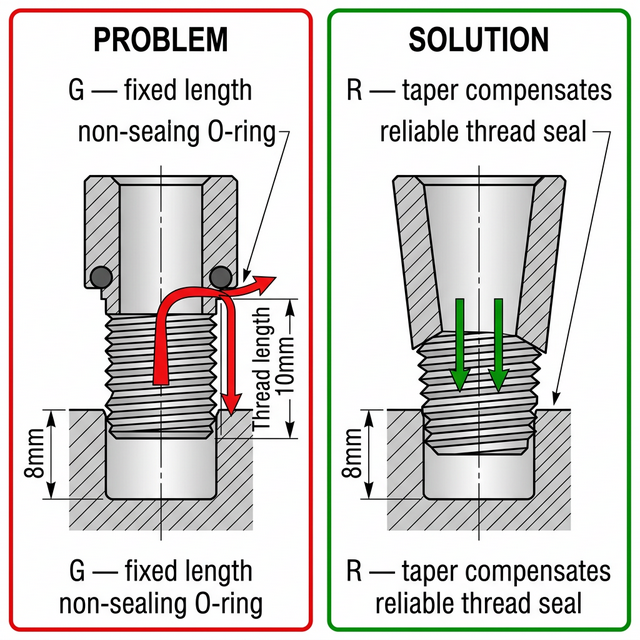

Как проверить глубину порта перед монтажом?

Проверка: Сопоставьте длину ввинчиваемой части, полезную глубину порта и положение уплотнительной поверхности по чертежам. Например, если штуцеру требуется 10 мм свободной глубины, а в порту доступно только 8 мм, до посадки уплотнения он упрётся в дно. Это условный пример, а не общий предел глубины для резьбы G.

Решение: Подберите фитинг с подходящими присоединительными размерами и способом уплотнения. Коническая резьба R тоже требует достаточной глубины и подходящей ответной резьбы; сама по себе она не устраняет упор штуцера в дно.

⚠️ Осторожно с M5/M6: Слишком длинная резьба может упереться в золотник клапана и вывести его из строя.

Какие особые случаи бывают у пневмоцилиндров?

Для пневмоцилиндров подбирайте фитинг под фактическую резьбу порта: она зависит от серии и диаметра; у мини-цилиндров встречается M5, поэтому считать все порты резьбой G нельзя и соблюдайте момент затяжки: это снижает люфт соединений и защищает порты крышек от вибрационного износа; у стандартного цилиндра с портом G1/8 это относится, например, к исполнению DSBC-32-50-PPV-A. Клапан плавного пуска ограничивает скорость первоначального наполнения системы, но не гарантирует отсутствие рывка цилиндра при любой схеме и нагрузке. До включения проверьте схему управления, положение привода и меры против неожиданного движения; при потере воздуха удержание груза этим клапаном не обеспечивается.

Скорость выдвижения штока регулируется дросселями на выхлопе. Подробнее о расчéте необходимого усилия — в статье Расчёт усилия пневмоцилиндра.

🛒 Фитинги цанговый для монтажа →

Какие вопросы чаще всего задают про монтаж пневматики?

Почему в пневматике предпочтителен анаэробный герметик, а не ФУМ-лента?

Если лента зашла на первые витки, при затягивании фитинга острые края резьбы рвут её на микрочастицы. Под давлением воздуха они разносятся по системе: забивают золотники распределителей, царапают зеркало цилиндров и блокируют дроссели. Анаэробный герметик (Loctite 577) полимеризуется и не крошится. Ленту ФУМ, если её применяют, мотают без захода на первые 1–2 витка.

Сколько оборотов ключом дотягивать фитинг?

Число оборотов и момент задаёт изготовитель конкретного фитинга. Для R и G нельзя применять общее правило «1,5 оборота»: учитывайте конструкцию уплотнения и допустимый момент ответного порта.

Можно ли повторно использовать фитинг с герметиком?

Повторный монтаж допустим, если это разрешено изготовителем и резьба с уплотнениями исправны. Loctite 577 обычно разбирают ручным инструментом; нагрев около 250 °C в его инструкции предусмотрен лишь для соединений, которые так не разбираются. Этот приём нельзя переносить на собранный пневмоузел без проверки теплостойкости его деталей. Остатки герметика удаляют разрешённым очистителем и механически, затем герметизируют заново.

Нужен ли динамометрический ключ?

Для алюминиевых корпусов (распределители, FRL-блоки) — крайне рекомендуется. Перетяжка на 20% может привести к трещине. Стальной корпус также требует соблюдения установленного момента: материал корпуса не разрешает затяжку «по ощущению» вместо инструкции.

Как проверить герметичность после монтажа?

Нанесите мыльный раствор или специальный детектор утечек на соединение под рабочим давлением. При появлении пузырей — сбросьте давление в линии и только потом дотяните резьбу R или замените кольцо у фитинга G: подтягивать соединение под давлением нельзя. Если утечка сохраняется — демонтируйте и проверьте резьбу. Подробнее о поиске утечек — в статье Утечки воздуха в пневмосистеме.

🎮 Проверьте знания в тренажёре

Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:

▶ Сценарий 5: «Монтажник» — Полный монтаж: FRL, трубки, фитинги

▶ Сценарий 1: «Первый день на заводе» — Монтаж FRL на панель

Тренажёр бесплатный · 3 уровня сложности · Результаты сохраняются

Из серийных позиций каталога для такой линии: глушитель PSL (например, PSL-02), от 30 ₽; дроссель с обратным клапаном AS (например, AS2202F-06A), от 180 ₽; угловой цанговый фитинг PH, от 65 ₽.

Подобрать по теме

Какие материалы пригодятся ещё?

👉 Также читайте: Пневматические трубки PU, PA, PE и ПТФЭ: сравнение материалов, монтаж и выбор


Какие инструменты пригодятся?

Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:


Монтаж совместимых аналогов по ISO

ISO 15552 и ISO 6432 задают основные и монтажные размеры соответствующих цилиндров; ISO 5599-1 относится к присоединительной поверхности пятилинейных распределителей. ISO 6953-1 описывает характеристики и маркировку регуляторов и фильтров-регуляторов, а не единый монтаж всех пневмоузлов. При подборе совместимого аналога WAALPC сверяйте чертежи обоих исполнений: крепления, шток, порты, габариты и рабочие параметры. Ссылка на ISO сама по себе не гарантирует установку без переделки рамы и креплений. Производство WAALPC ISO 9001, совместимый аналог обычно дешевле импортного бренда. По списку артикулов инженер возвращает таблицу совместимых WAALPC за 1 рабочий день.
