Ремонт пневмораспределителя: 7 типовых неисправностей и пошаговая разборка

Пневмораспределитель — самый «работающий» элемент пневмосистемы: он переключается на каждом цикле, поэтому первым отзывается на грязный воздух и перегрев катушки. Большинство отказов электромагнитного распределителя удаётся локализовать за один проход по контрольному списку: питание → катушка → давление → золотник → уплотнения. Если распределитель постоянно травит воздух через выхлоп — изношены уплотнения золотника или под них попала грязь; по стыку корпуса — повреждена прокладка крышки или плиты.

Разберём 7 типовых неисправностей электромагнитных пятилинейных распределителей (на примере WAALPC 4V; для других серий значения берите из их даташитов) и дадим порядок диагностики, разборки и сборки. Важно: отдельного ремкомплекта уплотнений для 4V210 в каталоге WAALPC нет — ремонт сводится к диагностике, чистке и замене катушки, а при износе уплотнений распределитель меняют целиком.

Что нужно сделать для безопасности до диагностики и разборки?

1. Снимите питание с катушки и заблокируйте его (замок и бирка). Катушка может быть под 24 В DC или 220 В AC.
2. Закройте кран ввода и сбросьте давление, убедитесь по манометру, что давление равно нулю. Учтите остаточный воздух в полостях цилиндров и пилотной линии.
3. Ручной дублёр (есть у 4V по карточке серии) переключает золотник и приводит цилиндр в движение — пользуйтесь им только при свободной зоне хода.
4. Катушка при работе горячая — дайте остыть, прежде чем снимать.

Как выглядит быстрая таблица симптомов?

Причина 1: почему не переключается — проблема с катушкой?

Это первое, что проверяют. Алгоритм диагностики:

Если распределитель исправен, но не подходит катушка — см., как подобрать катушку на пневмораспределитель 24 В/220 В.

1. Проверьте питание на клеммах катушки мультиметром. Должно быть номинальное напряжение (24 В DC или 220 В AC) с допуском DC ±10 %, AC ±15 % (по карточке 4V). Если нет — проблема в ПЛК или проводке, распределитель не виноват.
2. Замерьте сопротивление катушки (омметр между двумя контактами, питание снято). Для DC-катушки сопротивление оценивают по формуле R = U²/P: у катушки 4V на 24 В и 3 Вт получается ≈ 190 Ом, у катушки на 2 Вт — ≈ 290 Ом (для 4V210 в нашей базе фактов указано ≈ 190–230 Ом; источники расходятся — сверяйтесь с шильдиком катушки или с заведомо исправной катушкой той же серии). У маломощных катушек других серий сопротивление заметно выше — сотни–тысячи Ом. Сопротивление AC-катушки омметром не связано с мощностью простой формулой — сравнивайте с исправной. Бесконечность — обрыв обмотки, значение заметно ниже нормы — межвитковое замыкание; в обоих случаях катушку заменяют.
3. Проверьте щелчок якоря: подайте номинальное напряжение на катушку, надетую на распределитель — слышен чёткий щелчок. Нет щелчка при верном напряжении — катушка неисправна. Катушку переменного тока нельзя включать снятой с распределителя (без якоря): она перегреется.

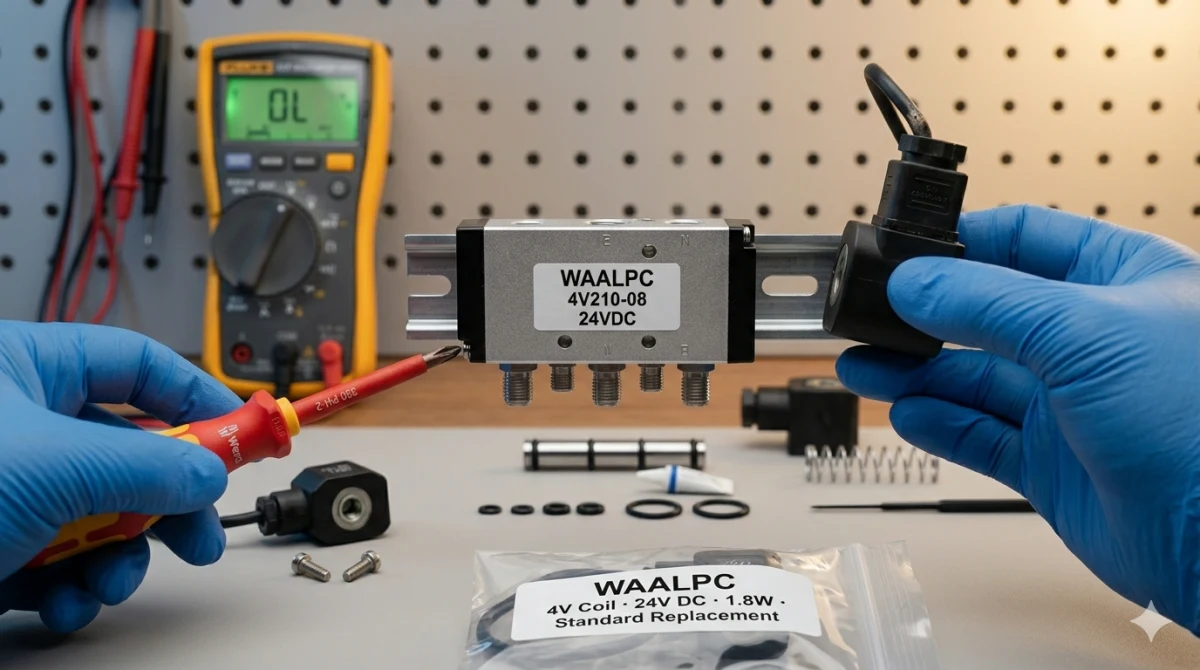

Замена катушки — отдельная операция: при снятом питании отсоединить разъём, снять крепление катушки (способ крепления зависит от серии) и надеть новую с тем же напряжением. Запасная катушка WAAL-200C (DC24V и AC220V, разъём DIN; в карточке — для серий 2V, 3V, 4V, совместимость с вашим исполнением уточняйте): 190 ₽ (DC24V). Ресурс катушки в карточке не заявлен. Распределители 4M (формат AirTAC) ремонтируют тем же порядком — катушку и уплотнения сверяют по карточке серии.

Причина 2: почему щёлкает, но воздух не идёт — заклинен золотник?

Сначала проверьте давление питания: 4V — пилотного типа, рабочее давление 0,15–0,8 МПа (карточка), ниже 1,5 бар основной золотник может не переключиться, хотя катушка щёлкает. Если давление в норме — внутри распределителя золотник (по карточке 4V корпус и золотник — алюминиевый сплав с твердоанодированием, уплотнения NBR). Если в воздухе мусор, влага или загустевшая смазка — золотник застревает в одной позиции.

Решение (питание снято, давление сброшено):

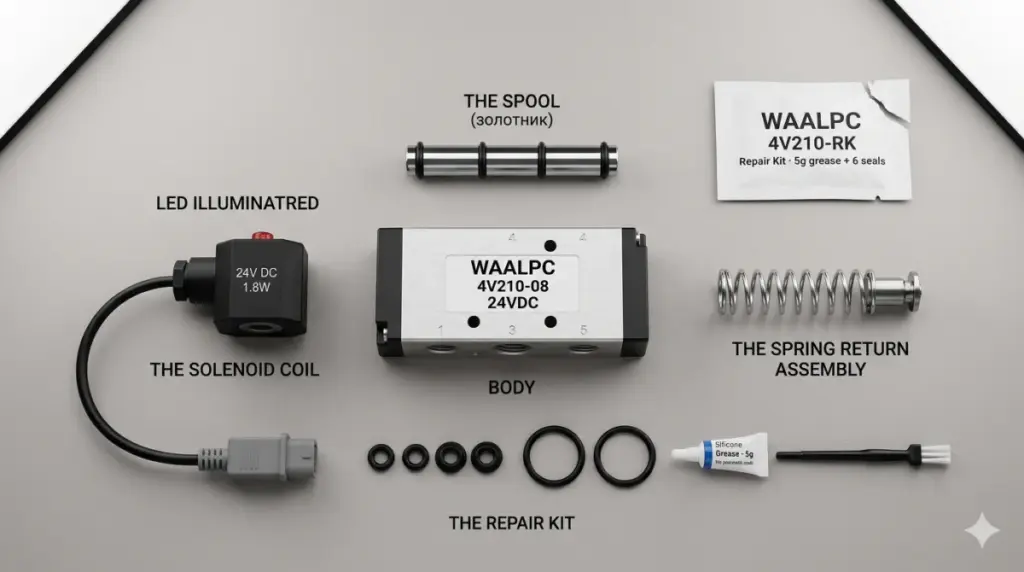

1. Снять распределитель с основания и открутить крышки (число винтов зависит от серии).

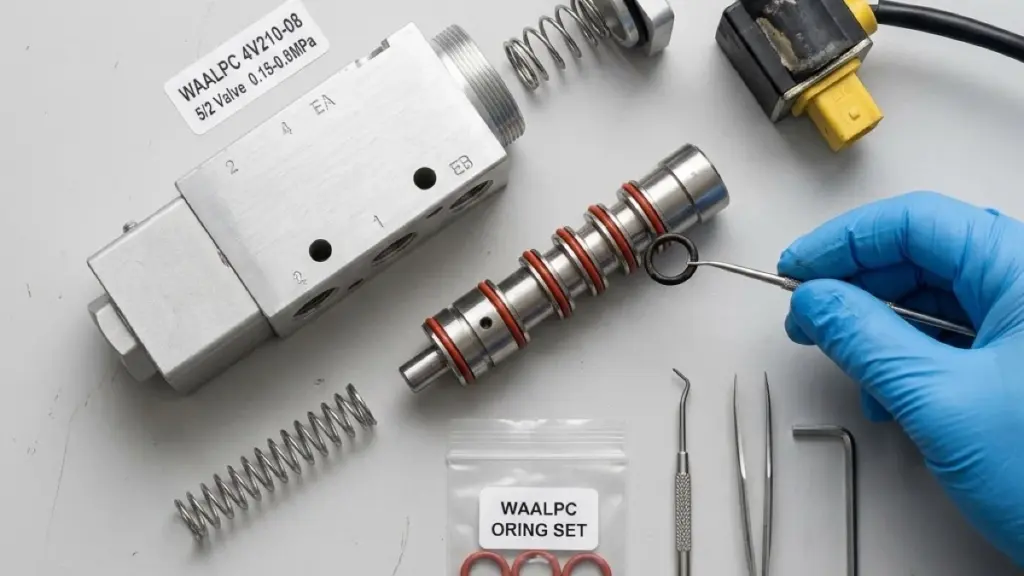

2. Аккуратно извлечь золотник — он должен выходить плавно, без ударов металлическим инструментом: алюминий и уплотнения легко повредить. Запомните положение деталей.

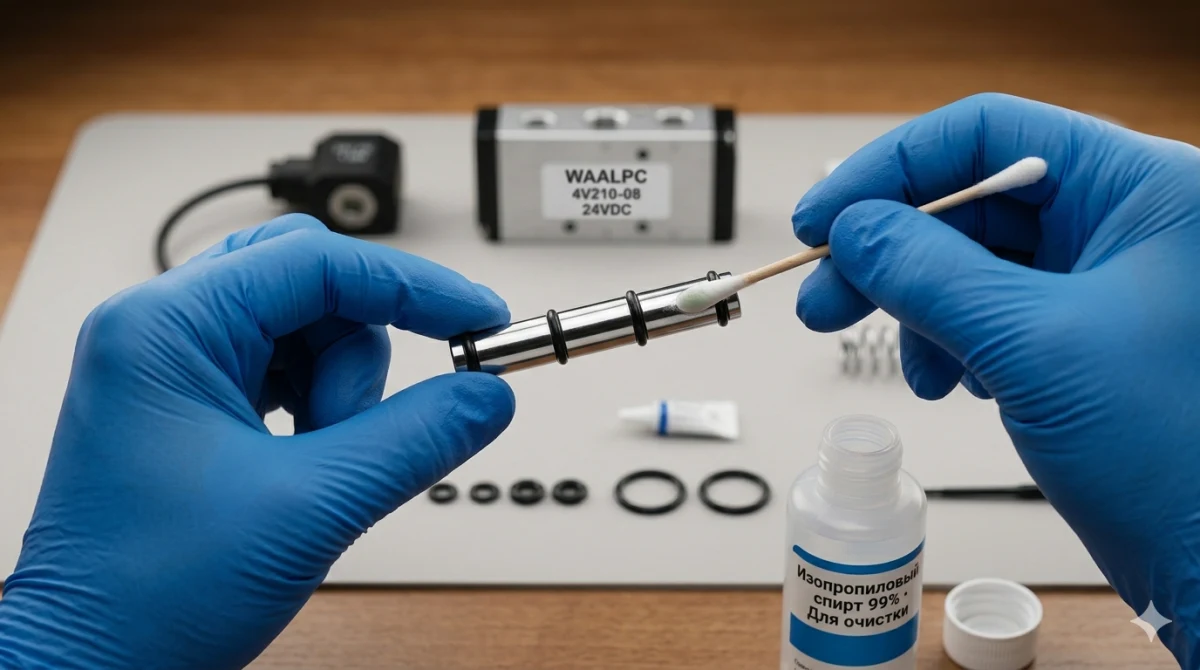

3. Промыть золотник и отверстие корпуса безводным изопропиловым спиртом (не ацетоном — он повреждает уплотнения).
4. Осмотреть: лёгкие царапины допустимы, глубокие задиры и деформированные уплотнения — распределитель под замену (ремкомплекта нет).
5. Собрать в обратном порядке, нанеся тонкий слой смазки, совместимой с NBR (тип — по паспорту серии), винты затянуть крест-накрест с моментом из паспорта.

⚠ Главная причина загрязнения — отсутствие или неисправность блока подготовки воздуха (БПВ) (для 4V по карточке — фильтрация воздуха 40 мкм). После ремонта обязательно проверьте фильтр БПВ и при необходимости замените картридж.

Причина 3: почему воздух свистит и нет давления на выходе — износ уплотнений?

Уплотнения золотника (NBR-резина) изнашиваются по ресурсу и от грязного воздуха. Признаки:

• Свист воздуха между переключениями
• Падение давления на выходе при максимальном расходе
• Перетекание из A в B без переключения

Решение: отдельного SKU на ремкомплект уплотнений 4V210 WAALPC в каталоге нет (только распределитель целиком). При цене нового 4V210-08 в 840 ₽ разумнее заменить распределитель целиком, чем искать уплотнения под конкретную серию.

Причина 4: почему греется катушка?

Катушка при длительном включении заметно нагревается — это нормально: по карточке 4V класс изоляции B (+130 °C), окружающая среда до +50 °C. Оценивать нужно по паспорту и по разнице с исправной катушкой той же серии, а не «на ощупь»: горячей катушкой можно получить ожог. Причины избыточного нагрева:

• Превышение напряжения — катушка на 24 В при 28 В выходит за допуск ±10 %: мощность растёт как U², то есть (28/24)² ≈ 1,36 — на 36 % больше. Проверьте источник питания.
• Слишком частое переключение — предельная частота 4V по карточке — 10 Гц непрерывно; выше — нагрев и износ.
• Длительное удержание — моностабильная катушка греется при удержании часами. Переход на бистабильный распределитель (см. сравнение моно vs бистаб) снижает нагрев, но бистабильный при обесточивании сохраняет положение — если по безопасности нужен возврат пружиной в исходное положение, он не подходит.
• Поломка катушки — межвитковое замыкание. Сопротивление при этом заметно ниже паспортного. Замена.

Причина 5: почему не возвращается в исходную позицию (моностабильный)?

Моностабильный распределитель должен возвращаться в исходное положение пружиной при снятии сигнала с катушки. Если не возвращается:

1. Проверьте, что сигнал реально снят — измерьте напряжение на катушке (должно быть 0 В).
2. Проверьте, что ручной дублёр не остался зафиксированным во включённом положении.
3. Проверьте давление питания (пилот): при давлении ниже минимального золотник может двигаться вяло.
4. Пружина возврата в 4V находится в торцевой части корпуса; она может быть сломана (редко) или утратить упругость — отдельного ремкомплекта WAALPC для 4V210 нет, поэтому распределитель заменяют целиком.

Если пружина целая — золотник заклинен в рабочей позиции. Перейдите к причине 2.

Причина 6: почему дребезжит при работе — якорь не притягивается плотно?

Гудение или дребезг характерны для катушек переменного тока: якорь притягивается неплотно из-за пониженного напряжения, загрязнения или износа посадочной поверхности. У DC-катушек шумный якорь — повод проверить напряжение и чистоту сердечника.

Это не «безобидный» шум: вибрирующий якорь перегревает катушку и сокращает срок службы. Проверьте напряжение на клеммах под нагрузкой; если дребезг остаётся — замена катушки, а если после замены он остался — распределителя целиком (якорь отдельной запасной частью в каталоге не значится).

Причина 7: почему течёт через корпус?

Если воздух свистит из стыка частей корпуса или из-под крышки — внешние уплотнения протекают. Это менее частая причина (распределители собираются на заводе).

Проверьте затяжку винтов: затягивайте крест-накрест с моментом из паспорта серии (корпус алюминиевый, перетяжка деформирует его). Если течь остаётся, отдельных прокладок и уплотнений для 4V210 в каталоге нет — распределитель заменяют целиком.

Когда ремонтировать, а когда менять?

Главное правило: если стоимость ремонта > 50% от стоимости нового распределителя — меняйте. Новый WAALPC 4V210-08 стоит 840 ₽.

Как проверить катушку электромагнитного клапана мультиметром — как проверить клапан мультиметром.
