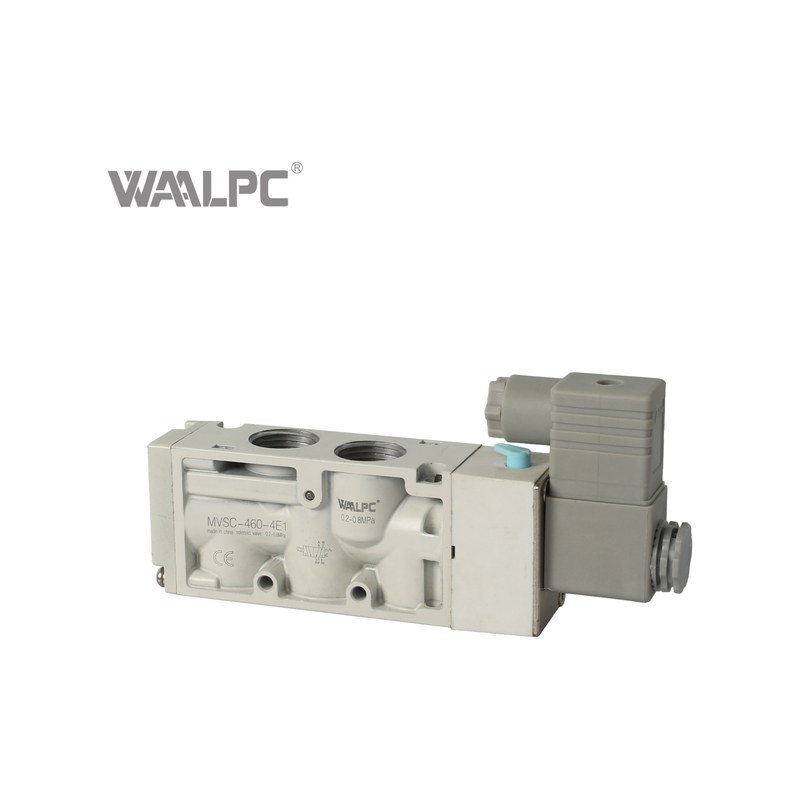

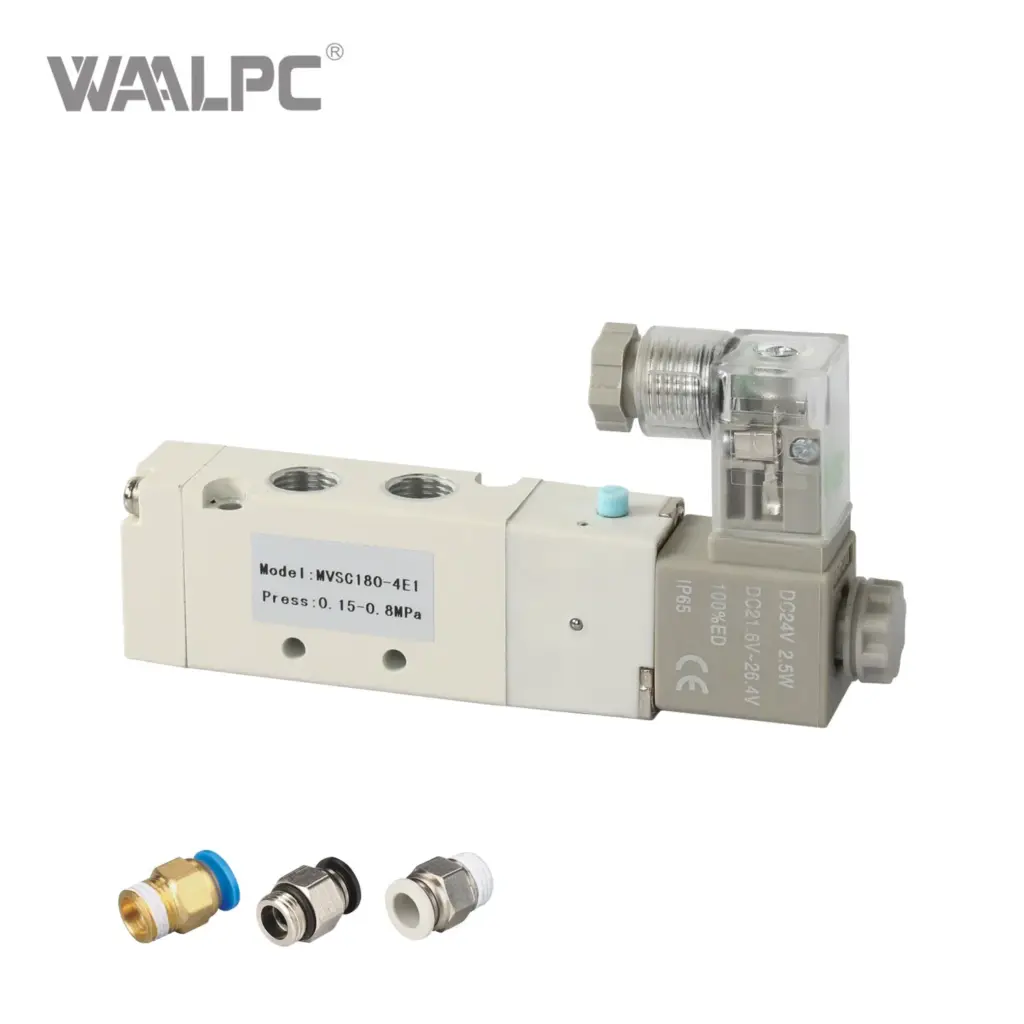

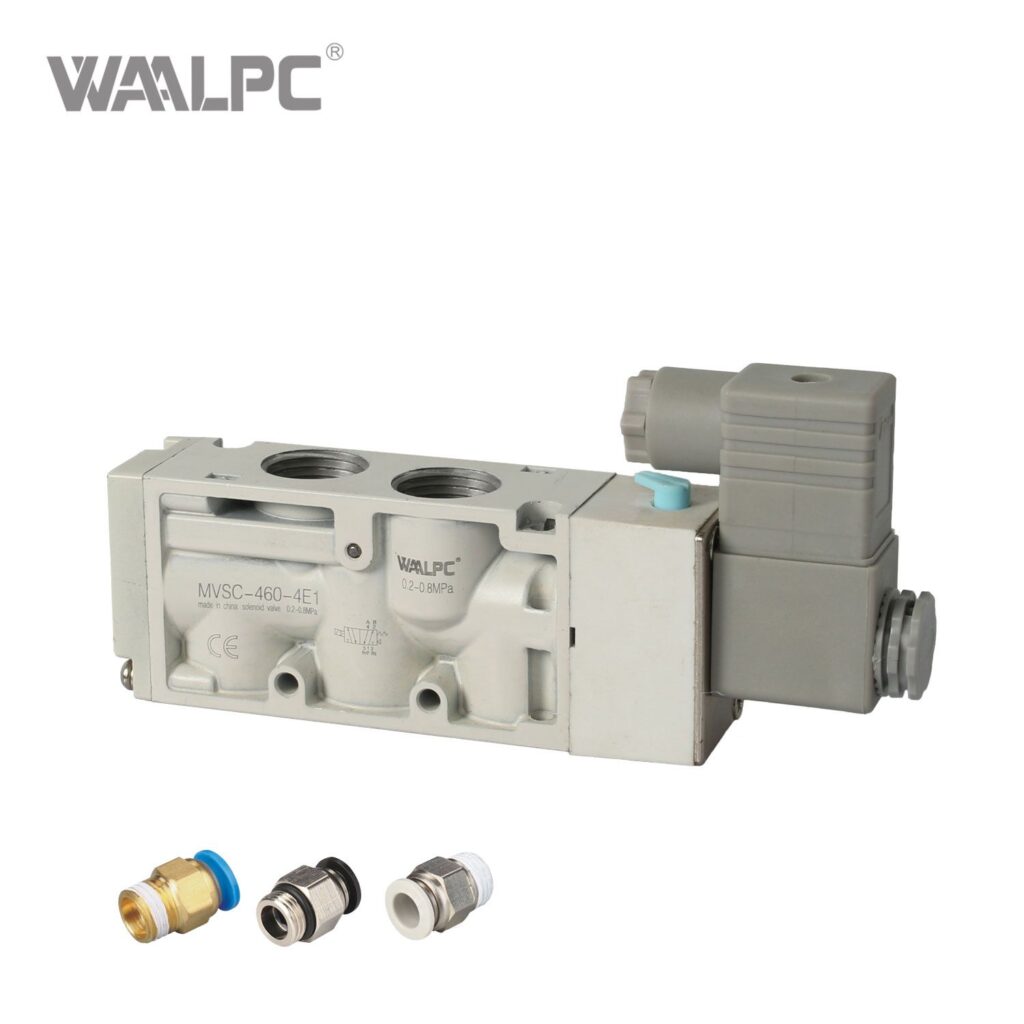

Распределитель электромагнитный 5/2 MVSC
Электромагнитный распределитель 5/2 WAALPC MVSC: моностабильная (4E1) и бистабильная (4E2) версии, корпуса 180/220/260/300/460/600 с портами G1/8 – G1/2, 6 напряжений катушки. Прямой совместимый аналог Mindman MVSC.
Артикулы серии:
MVSC-180-4E1, MVSC-180-4E2, MVSC-220-4E1
(всего 13 модификаций)
Цены — по каталогу на 18.11.2026; точная цена исполнения — в таблице ниже и в корзине.
8 (800) 350-01-08 · бесплатно по РФ
Что такое распределитель электромагнитный 5/2 MVSC (Mindman-формат)?
WAALPC MVSC — пилотный электромагнитный распределитель 5/2 формата Mindman с большим расходом (Cv 1,0). В одном корпусе доступны две версии: моностабильная (4E1) и бистабильная (4E2). Применяется для управления пневмоцилиндрами двустороннего действия, отсекателями, прижимами и приводами заслонок.
Конструкция и материалы
- Корпус: алюминиевый сплав, анодированный
- Золотник: поршневой (spool), сталь с износостойким покрытием
- Уплотнения: NBR (нитрильный каучук), стандарт
- Катушка: класс изоляции F, защита IP65 с разъёмом DIN43650
- Пилот: внутренний (от P), ручной дублёр на каждом соленоиде
- Монтаж: на субплате или индивидуально на 4 винтах M5
Технические характеристики
| Параметр |
Значение |
| Рабочая среда |
Очищенный сжатый воздух, фильтрация ≤ 40 мкм |
| Рабочее давление |
0,2 – 0,8 МПа (2 – 8 бар) |
| Испытательное давление |
1,0 МПа |
| Температура среды/окружающей |
−5…+50 °C |
| Коэффициент Cv |
1,0 |
| Расход Qn |
1000 нл/мин |
| Время срабатывания |
220 — 30 мс; 260 — 40 мс; 300/460 — 50 мс |
| Частота переключений |
до 20 Гц |
| Допуск напряжения катушки |
±10 % |
| Потребляемая мощность |
AC 4,8 / 4,4 ВА (start/hold), DC 2 Вт |
Корпуса и присоединение
| Типоразмер |
Порт P / A / B |
Порт выхлопа R / S |
Доступные версии |
| 180 |
G1/8 |
G1/8 |
4E1, 4E2 |
| 220 |
G1/4 |
G1/4 |
4E1, 4E2 |
| 260 |
G1/4 |
G1/4 |
4E1, 4E2 |
| 300 |
G3/8 |
G3/8 |
4E1, 4E2 |
| 460 |
G1/2 |
G1/2 |
4E1, 4E2 |
| 600 |
особый (фланцевый) |
фланцевый |
4E1, 4E2 |
Артикулы и цены
MVSC-220-4E1-DC24V — 1 310 ₽, MVSC-220-4E1 — 1 310 ₽, MVSC-260-4E1 — 1 560 ₽, MVSC-180-4E2 — 2 800 ₽, MVSC-220-4E2 — 2 050 ₽, MVSC-180-4E1 — 2 180 ₽, MVSC-300-4E1 — 2 240 ₽, MVSC-260-4E2 — 2 240 ₽, MVSC-300-4E2 — 2 920 ₽, MVSC-460-4E1 — 2 920 ₽, MVSC-460-4E2 — 3 790 ₽, MVSC-600-4E1 — 15 520 ₽, MVSC-600-4E2 — 18 620 ₽
Совместимость с импортными аналогами
Совместимый аналог — Mindman MVSC (совпадают присоединительные и установочные размеры, серия MVSC).
Как расшифровать артикул MVSC?
Формат: MVSC-{типоразмер корпуса}-{исполнение}
- MVSC — серия
- Типоразмер корпуса: 180 / 220 / 260 / 300 / 460 / 600
- Исполнения: 4E1 / 4E2
Пример: MVSC-180-4E1
| Тип |
Распределитель электромагнитный 5/2 MVSC |
| Материал |
Алюминиевый сплав (анодир.) |
| Рабочая среда |
Сжатый воздух |
| Рабочее давление |
0,2–0,8 МПа |
| Рабочая температура |
−5…+50 °C |
| Напряжение катушки |
DC12V, DC24V, AC24V, AC110V, AC220V, AC380V |
| Аналог |
Mindman MVSC |
Все характеристики товара
| Серия | MVSC |
| Стабильность | Моностабильный (4E1) или Бистабильный (4E2) |
| Тип центра | Не применимо (для 5/2 и 3/2) |
| Управление | Электромагнитное (пилотное, внутренний пилот) |
| Допуск напряжения | ±10% |
| Класс изоляции катушки | F |
| Потребляемая мощность | AC 4.8 / 4.4 ВА (start/hold), DC 2 Вт |
| Типоразмер корпуса | 180 / 220 / 260 / 300 / 460 / 600 |
| Присоединение (порт) | G1/8 — G1/2 (180→G1/8, 220→G1/4, 260→G1/4, 300→G3/8, 460→G1/2) |
| Конструкция золотника | Spool (поршневой) |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнения | NBR (Нитрильный каучук) |
| Ручной дублёр | Есть (manual override) |
| Испытательное давление | 1,0 МПа |
| Температура окр. среды | −5…+50 °C |
| Коэффициент Cv | 1,0 (5/2) / 0,89 (3/2) |
| Расход Qn при 6 бар | 1000 нл/мин (5/2) / 940 нл/мин (3/2) |
| Эффективное сечение S | 220/260 — 18 мм²; 300 — 35 мм²; 460 — 50 мм² |
| Время срабатывания | 220 — 30 мс; 260 — 40 мс; 300/460 — 50 мс |
| Макс. частота переключений | 20 Гц |
| Положение монтажа | Любое |
Профильный пневмоцилиндр WAALPC MVSC проектируется на ресурс 5-15 миллионов циклов при чистом воздухе с фильтрацией 40 мкм.
Не переключается / залипает
Причина: Загрязнение золотника, недостаточная фильтрация воздуха (требуется ≤ 40 мкм)
Действие: Продуть пилотные каналы, заменить фильтр-регулятор перед клапаном, при повторе — заменить золотниковый узел
Свистит / травит воздух
Причина: Износ кольцевых уплотнений золотника (NBR), пересушенный воздух
Действие: Заменить ремкомплект уплотнений, проверить осушитель/конденсат
Катушка греется выше +60 °C
Причина: Превышение напряжения, недопустимый перегрев класса F
Действие: Замерить мультиметром фактическое напряжение, заменить блок питания или катушку
Время срабатывания выросло > 100 мс
Причина: Падение давления пилота ниже 0.2 МПа, износ пружины
Действие: Проверить давление перед клапаном, заменить пружину возврата (только для моностаб 4E1/3E1)
Утечка по корпусу
Причина: Перекошен монтаж, трещина корпуса, износ субплаты
Действие: Снять с субплаты, проверить плоскость, заменить прокладку субплаты
Ручной дублёр заклинило
Причина: Замерзание конденсата в пилотном канале, оксидация
Действие: Прогреть, продуть, проверить осушитель компрессора
Габаритные, монтажные и присоединительные размеры серии WAALPC MVSC.
На листе MVSC указаны длина, посадочные и присоединительные размеры по каждому типоразмеру.
- Паспорт изделия — для приёмки на склад
- ГТД — таможенная декларация на партию
Документы на MVSC — по запросу, вместе с коммерческим предложением.
Аксессуары для серии MVSC
Электрическая часть
- Запасные катушки WAALPC: AC220V / AC110V / AC24V / DC24V / DC12V — класс изоляции F (155 °C), IP65
- Разъёмы катушки DIN 43650 формы A — с индикацией питания, с защитным диодом и без
- Кабель с готовым разъёмом — 3, 5, 10 м
Пневматическое подключение
- Цанговые фитинги WAALPC PC / PL / PE под трубку 6 / 8 / 10 / 12 мм
- Полиуретановая трубка PU 6 / 8 / 10 / 12 мм — чёрная, красная, прозрачная
Выхлопные порты
- Глушители шума WAALPC PSU (латунный) / PSL (пластиковый) / PSE (регулируемый дроссель-глушитель)
Монтаж
- Базовые плиты (manifold) для группового монтажа
- Крепёж M3, M4 для крепления распределителя
