Датчики положения (герконовые и электронные)

Выбрать размер и заказать

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

15 серий · 158 позиций · от 95 ₽ · на складе — 2

Как выбрать: Датчики положения пневмоцилиндра: геркон vs Холла, PNP/NPN, настройка

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

Датчик D
D-A54(1.8M)

Датчик D

поставка 3–5 недель
Модиф.
+24
400 ₽
диапазон серии 400 — 1 200 ₽
Заказать

Все серии раздела «Датчики положения (герконовые и электронные)»: типоразмеры и цена от

СерияТипоразмерыПозицийЦена от
F — КреплениеF-M5-10, F-M5-16, F-M5-20, F-M5-25, F-M5-32, F-M5-40, F-SM-6SX, F-MQS8, F-SM-8SX, F-MQS10, F-SM-10SX, F-MQS12 … (всего 62)6195 ₽

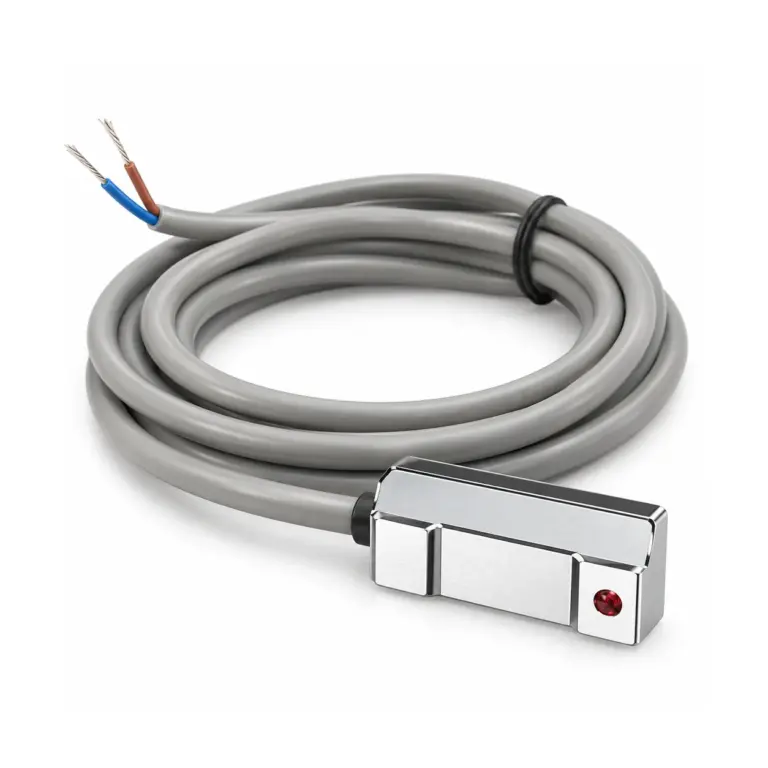

CS — Датчик положения CS1CS1-A(2M), CS1-E(1.5M), CS1-E(2M), CS1-E-NC(1.5M), CS1-E-PNPNPN(1.5, CS1-F(1.5M), CS1-F(2M), CS1-F-NC(1.5M), CS1-F-PNPNPN(1.5, CS1-G(1.5M), CS1-G(2M), CS1-G-NC(1.5M) … (всего 27)26310 ₽
D — Датчик DD-F8N(2M), D-F8P(2M), D-MF8B(2M), D-M9B(3M), D-M9BV(3M), D-M9N(3M), D-M9NV(3M), D-M9P(3M), D-M9PV(3M), D-A54(1.8M), D-A54NPN(PNP)(1., D-B54(1.8M) … (всего 27)26400 ₽
DMSE — Электронный датчик положения DMSEDMSE-NPN(PNP)-02, DMSE-020(2M), DMSE-020-C08(2M), DMSE4510 ₽
DMSG — Электронный датчик положения DMSGDMSG-NPN(PNP)-02, DMSG-020(2M), DMSG-020-C08(2M), DMSG4510 ₽
DMSH — Электронный датчик положения DMSHDMSH-NPN(PNP)-02, DMSH-020(2M), DMSH-020-C08(2M), DMSH4520 ₽
DMSJ — Электронный датчик положения DMSJDMSJ-NPN(PNP)-02, DMSJ-020(2M), DMSJ-020-C08(2M), DMSJ4520 ₽
CMSG — Датчик-геркон CMSGCMSG-020(2M), CMSG-020-C08(2M), CMSG-020-NC(2M), CMSG3520 ₽

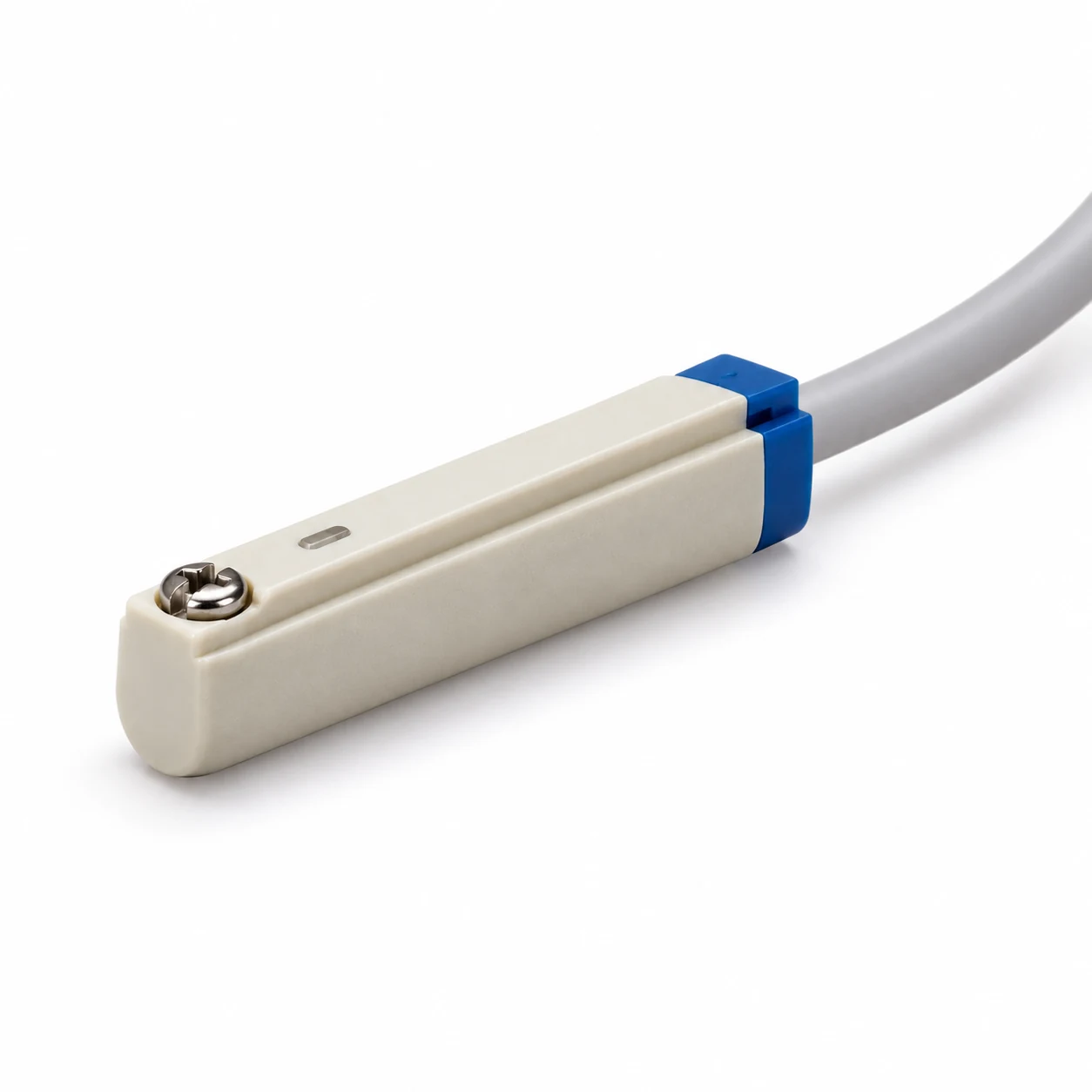

CMSH — Датчик-геркон CMSHCMSH-020(2M), CMSH-020-C08(2M), CMSH-020-NC(2M), CMSH3520 ₽
CMSJ — Датчик-геркон CMSJ-020CMSJ-020(2M), CMSJ-020-C08(2M), CMSJ-020-NC(2M), CMSJ3510 ₽
CMSE — Датчик-геркон CMSECMSE-020(2M), CMSE-020-C08(2M), CMSE2510 ₽
Электронный датчик положения DMSHSDMSHS-NPN(PNP)-0, DMSHS-020(2M), DMSHS2670 ₽

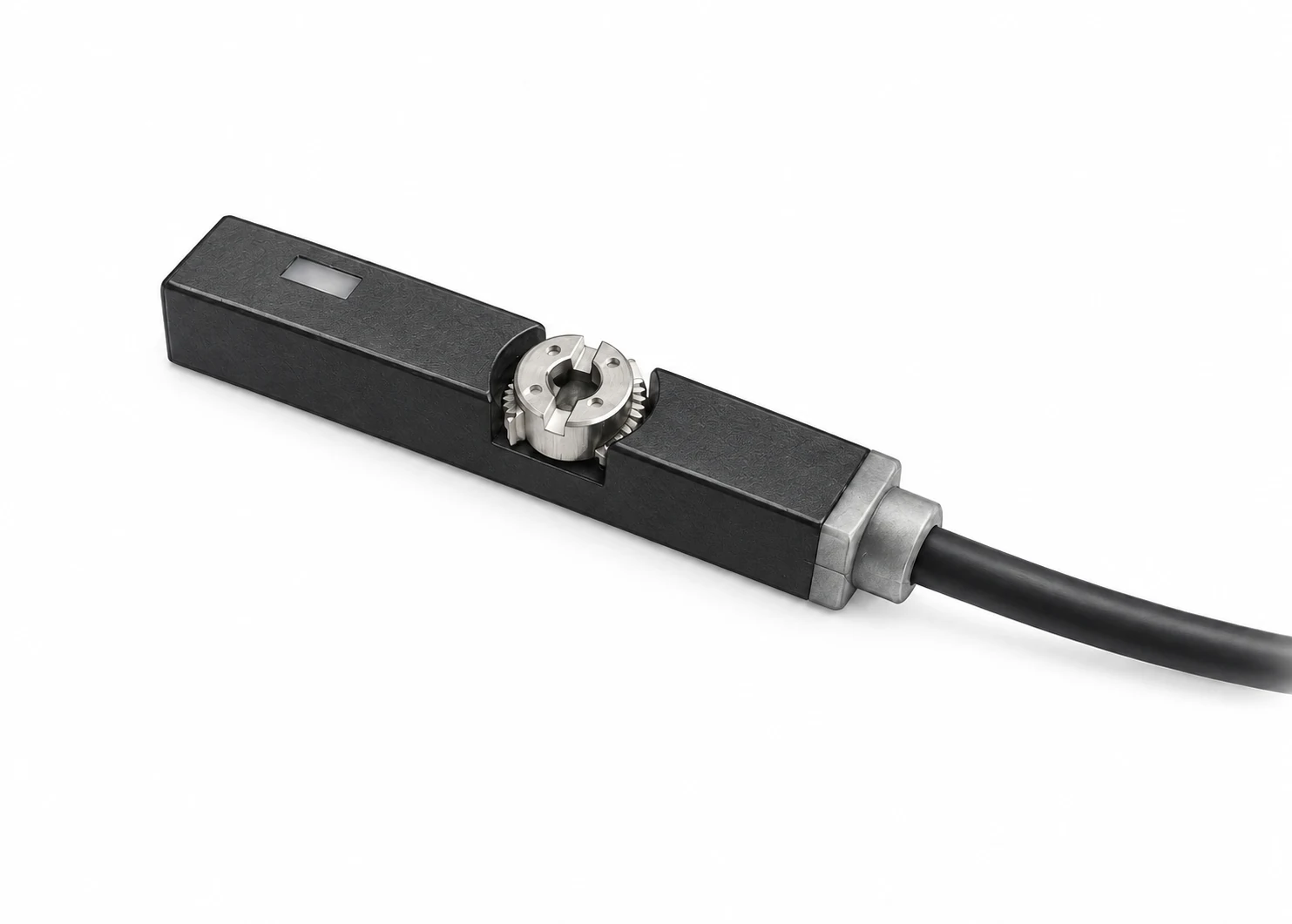

HX-65R — Датчик положения герконовый -2M—1560 ₽

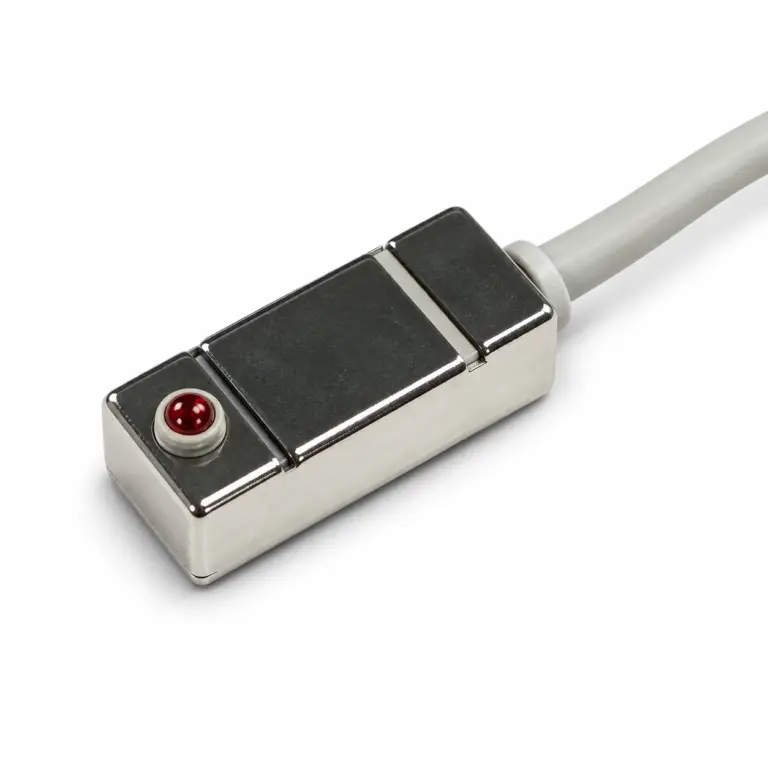

Датчик-геркон Hx-21R-STRAP — магнитный—1870 ₽
Электронный датчик положения DMSGSDMSGS-NPN(PNP)-0, DMSGS1810 ₽

Цены — из каталога, обновляются вместе с ним. Размеры и параметры каждой серии — в её карточке.

Показано серий: 15

Только в наличии
Автор: команда CORNETA.TECH.

В разделе «Датчики положения (герконовые и электронные)» — Электронный датчик положения DMSGS (2 исполнения), Электронный датчик положения DMSHS (3 исполнения), DMSJ — электронный датчик положения DMSJ (5 исполнений), CMSE — датчик-геркон CMSE (3 исполнения), DMSE — электронный датчик положения DMSE (5 исполнений), DMSG — электронный датчик положения DMSG (5 исполнений) и ещё 9 серий. Типоразмеры/присоединения: DMSGS-NPN(PNP)-0, DMSHS-NPN(PNP)-0, CS1-A(2M), CS1-E(1.5M), CS1-E(2M), CS1-E-NC(1.5M), CS1-E-PNPNPN(1.5, CS1-F(1.5M) и др. Цена от 95 до 1 280 ₽. На складе — 2 позиции из 158.

«Датчики положения (герконовые и электронные)»: какие бывают размеры?

«Датчики положения (герконовые и электронные)» — Электронный датчик положения DMSGS — DMSGS-NPN(PNP)-0, DMSGS; Электронный датчик положения DMSHS — DMSHS-020(2M), DMSHS, DMSHS-NPN(PNP)-0; DMSJ — DMSJ-020(2M), DMSJ, DMSJ-NPN(PNP)-02, DMSJ-020-C08(2M); CMSE — CMSE-020(2M), CMSE, CMSE-020-C08(2M); DMSE — DMSE-020(2M), DMSE, DMSE-NPN(PNP)-02, DMSE-020-C08(2M); DMSG — DMSG-020(2M), DMSG, DMSG-NPN(PNP)-02, DMSG-020-C08(2M). DMSJ-NPN(PNP)-02 — 2 из 158; CS1-U-NC(1.5M) — 1.

«Датчики положения (герконовые и электронные)»: чем отличаются серии?

По каталогу: Электронный датчик положения DMSGS — 2 исполнения, 810 ₽, размеров 2; Электронный датчик положения DMSHS — 3 исполнения, от 670 до 810 ₽, размеров 3; DMSJ — 5 исполнений, от 520 до 1 280 ₽, размеров 4; CMSE — 3 исполнения, от 510 до 1 110 ₽, размеров 3; DMSE — 5 исполнений, от 510 до 1 280 ₽, размеров 4; DMSG — 5 исполнений, от 510 до 1 280 ₽, размеров 4.

«Датчики положения (герконовые и электронные)»: есть ли совместимый аналог по коду импортного изделия?

В разделе «Датчики положения (герконовые и электронные)» 15 серий WAALPC, всего 158 исполнений, цена от 95 ₽. Для импортного обозначения подбираем совместимый аналог WAALPC: введите код изделия в поиск аналогов на сайте или пришлите артикул — покажем наш артикул, цену и отличия по присоединению и размеру. Соответствие подтверждается по каталогам производителей, а не по похожести названия.

«Датчики положения (герконовые и электронные)»: что прислать для заказа и подтверждения исполнения?

По разделу «Датчики положения (герконовые и электронные)» — 15 серий и 158 исполнений, из них на складе 2. Пришлите артикул изделия или код импортного аналога, диаметр и присоединение, при необходимости чертёж узла — мы подтвердим исполнение по реестру и каталогам производителей, укажем наличие и цену по каждому артикулу. Юридическим лицам выставляем счёт, УПД и работаем через ЭДО, закупки по 44-ФЗ и 223-ФЗ оформляем.

Цены от 95 ₽

Подобрать аналогСмотреть 158 позиций

Что есть в разделе «Датчики положения (герконовые и электронные)»?

«Датчики положения (герконовые и электронные)» — 158 позиций в 15 сериях. Больше всего исполнений у F — 62; дешевле всего F — от 95 ₽; типоразмеры и присоединения: DMSGS-NPN(PNP)-0, DMSHS-NPN(PNP)-0, CS1-A(2M), CS1-E(1.5M), CS1-E(2M).

Какие серии входят в раздел «Датчики положения (герконовые и электронные)»?

В разделе 15 серий и 158 исполнений с ценой: F — 61 исполнение, от 95 ₽; CS — 26 исполнений, от 310 ₽; D — 26 исполнений, от 400 ₽; DMSE — 4 исполнения, от 510 ₽; DMSG — 4 исполнения, от 510 ₽; DMSH — 4 исполнения, от 520 ₽; DMSJ — 4 исполнения, от 520 ₽; CMSG — 3 исполнения, от 520 ₽; CMSH — 3 исполнения, от 520 ₽; CMSJ — 3 исполнения, от 510 ₽ и другие.

Какие особенности у серии D?

D-M9 — бесконтактные электронные датчики положения поршня для пневмоцилиндров с магнитным кольцом: срабатывают от магнитного поля поршня и крепятся снаружи на корпусе цилиндра. Три исполнения различаются выходом: D-M9B — два провода, D-M9N — три провода с выходом NPN, D-M9P — три провода с выходом PNP. Трёхпроводные D-M9N и D-M9P питаются напряжением 4,5–28 В постоянного тока, потребление до 10 мА; у двухпроводного D-M9B отдельного питания нет — он включается последовательно с нагрузкой на 24 В. Длина провода 3 м указана в артикуле как (3M). Совместимый аналог среди датчиков положения серии D-M9.

Какие характеристики у серии DMSE?

Тип: Датчик положения (электронный); Принцип действия: Бесконтактный магниточувствительный; Тип выхода: 2-проводный или 3-проводный NPN / PNP; Напряжение питания: 10–28 В DC (2-проводный); 5–30 В DC (NPN/PNP); Ток: коммутации 2,5–100 мА (2-проводный); нагрузки до 200 мА (NPN/PNP); Мощность контакта: до 2,8 Вт (2-проводный) / 6,0 Вт (NPN/PNP); Частота переключения: 1000 Гц; Рабочая температура: −10…+70 °C; Степень защиты: IP64; Длина кабеля (исполнение -020): 2 м.

Какие цены в разделе «Датчики положения (герконовые и электронные)»?

Цены по каталогу: от 95 ₽ (F-SC12SL) до 1 280 ₽ (DMSJ-NPN(PNP)-020-C08(2M)). По ряду: F-SC12SL — 95 ₽, F-MQS32 — 130 ₽, F-SM-6SX — 190 ₽, F-SI-125 — 290 ₽, CMSJ-020(2M) — 510 ₽, D-C73(2M) — 560 ₽, D-F8N(2M) — 730 ₽, DMSHS-NPN(PNP)-020(2M) — 810 ₽.

«Датчики положения (герконовые и электронные)»: на какие импортные артикулы есть совместимый аналог?

AirTAC CMSE-020 → CMSE-020(2M); AirTAC CMSE-C08 → CMSE-020-C08(2M); AirTAC CMSG-020 → CMSG-020(2M); SMC D-M9BL → D-M9B(3M); SMC D-M9BVL → D-M9BV(3M); SMC D-M9NL → D-M9N(3M); E.MC HX-21 → HX-21R-STRAP. Проверенных пар — 94 (AirTAC — 60, SMC — 33, E.MC — 1).

Что из раздела «Датчики положения (герконовые и электронные)» есть на складе?

2 исполнения из 158: HX-65R-2M, Hx-21R-STRAP. По сериям: HX-65R — 1 из 1; HX-21R-STRAP — 1 из 1. Наличие по каждому исполнению — в карточке серии при выборе типоразмера.

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

Как рассчитать пневмоцилиндр?

Диаметр цилиндра выбирают по усилию, а скорость хода и расход воздуха считают по диаметру и ходу.

Как заказать и получить товары раздела «Датчики положения (герконовые и электронные)»?

Датчики положения (герконы) — магниточувствительные датчики крайних положений: герконовые (бесконтактный геркон) и электронные модели, кабельные и со штекером, для пазового и хомутового крепления. Подходят к цилиндрам с магнитным поршнем по ISO 15552, ISO 6432, ISO 21287 и сериям Festo / SMC / AirTAC. Подбираем совместимые датчики под существующий цилиндр по типу паза, напряжению питания и типу выхода (NPN/PNP). Инженерный подбор CORNETA.TECH — пришлите артикул цилиндра, найдём геркон, крепление или кабель нужной длины.

Полезное: схема подключения NPN/PNP, отличие NPN от PNP, подбор по типу паза.

В разделе 158 позиций.
