Пневматические трубки PU, PA, PE и ПТФЭ: сравнение материалов, монтаж и выбор

Пневматические трубки PU, PA, PE и ПТФЭ: сравнение материалов, монтаж и выбор

листайте таблицу вбок →

ТрубкаДавлениеТемператураРадиус изгибаГде ставить
PU (полиуретан)до 10 бар−20…+40 °C (по заводу)малый: Ø8 — около 24 ммподвижные узлы, каретки, роботы, вибрация
PA11 (полиамид)выше, чем у PU (по паспорту)−30…+120 °C5ר: Ø8 — 40 ммнеподвижные магистрали, длинные трассы, горячее оборудование; не сплющивается под вакуумом

Движется — PU; неподвижно, горячо или высокое давление — PA. На постоянных изгибах PA ломается.

Что выбрать:

  • подвижные узлы, цилиндры, роботы — PU (эфирный);
  • магистрали, высокое давление, масляная среда — PA11;
  • бюджетные системы без вибрации — PE;
  • агрессивные химикаты, высокая температура, пищевое производство — ПТФЭ.

Все четыре материала по параметрам — в сводной таблице раздела 5.

Подобрать и купить пневмотрубки в каталоге →

Краткий ответ: полиуретановая (PU) или полиамидная (PA) трубка — это выбор между гибкостью и стойкостью. PU мягкая, гнётся с малым радиусом (Ø8 — около 24 мм) и терпит вибрацию и многократные изгибы — её ставят на подвижные узлы, каретки и роботы; рабочее давление до 10 бар, температура по заводу −20…+40 °C.

Вступление полностью

PA11 жёсткая: держит большее давление, чем PU (значение — по паспорту трубки), температура −30…+120 °C, не сплющивается под вакуумом, но радиус изгиба больше (5ר, для Ø8 — 40 мм) и на постоянных изгибах она ломается — её ставят на неподвижные магистрали, длинные трассы и рядом с горячим оборудованием. Коротко: движется — PU; неподвижно, горячо или высокое давление — PA.

Товары из статьи

Цанговые муфты комбинированные — каталог пневматикиWAALPC PUТрубка: 4, 6, 8, 10, 12, 14, 16 ммот 30 ₽В наличии · PU04
WAALPC PU-TUBEWAALPC PU-TUBEот 15 ₽В наличии · PU0850-T
WAALPC TPAWAALPC TPAот 15 ₽Поставка 3–5 недель · PA0425
WAALPC TPEWAALPC TPEот 10 ₽Поставка 3–5 недель · PE0425-N
Спиральные шланги — каталог пневматикиWAALPC CL-SPIRALот 410 ₽Поставка 3–5 недель · CL0850-03M

Ищете SMC TRBU1208? Это двухслойная огнестойкая полиуретановая трубка 12×8 мм; наш совместимый аналог — огнестойкая трубка WAALPC FR1208, 290 ₽. Совместимые позиции WAALPC — аналоги SMC.

Выход из строя гибких пневматических магистралей — частая причина внеплановых остановок производственных линий. Лопнувшая трубка, «схлопнувшаяся» линия, микротрещины от вибрации — всё это стоит заводу простоя, тогда как пневматическая трубка — недорогая часть системы. Экономить на выборе материала трубки — лучший способ потерять деньги.

Обновлено: апрель 2026. Информация проверена и актуализирована.

В этой статье — практическое сравнение четырёх материалов: полиуретана (PU), полиамида (PA11), полиэтилена (PE) и ПТФЭ (тефлон). Таблицы характеристик, экономический расчёт, правила монтажа и 6 частых вопросов.

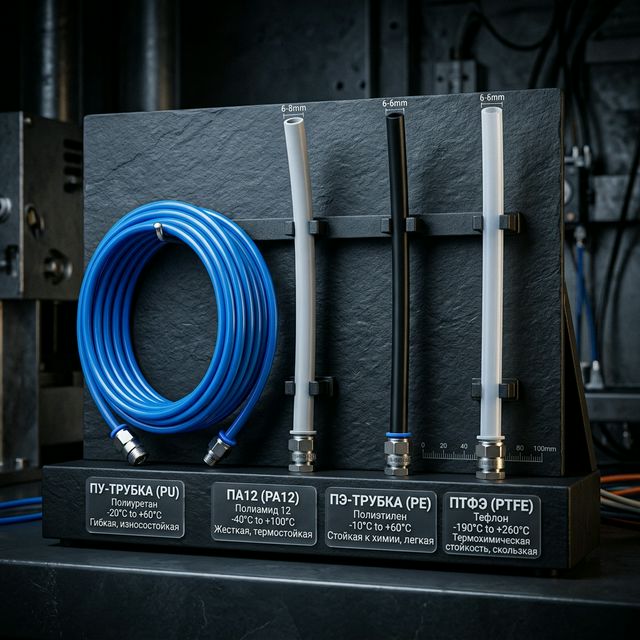

Пневматические трубки PU PA PE ПТФЭ — сравнение материалов и применений
Четыре материала — четыре набора свойств: PU (гибкость), PA11 (давление), PE (экономия), ПТФЭ (химстойкость)

1. Почему полиуретановая трубка (PU / TPU) — золотой стандарт гибкости?

Пневматическая трубка из полиуретана (маркируется PU или TPU) — самый распространённый выбор для подключения пневмоцилиндров, внутренней разводки пневмоостровов и мобильных узлов. Сочетает высокую гибкость с хорошей устойчивостью к абразивному износу.

Какое давление допускает полиуретановая трубка? По карточке полиуретановой трубки WAALPC PU рабочее давление — до 1,0 МПа (10 бар) при +20 °C, давление разрыва около 3,0 МПа (запас прочности 3×), вакуум — до −0,095 МПа. Значение дано для +20 °C: при другой температуре допустимое давление уточняйте по паспорту. Для давления выше 1,0 МПа нужны другие материалы (см. раздел про PA11 ниже). Для подвижных подключений в каталоге есть и армированная трубка JPU, а у сварочных постов, где летят искры, — огнестойкий пневмошланг FR.

Преимущества полиуретановой трубки

  • ✓ Минимальный радиус изгиба — трубку можно прокладывать в стеснённых условиях без риска залома.
  • ✓ Устойчивость к механическим повреждениям — выдерживает изгиб, трение, вибрацию подвижных частей.
  • ✓ Отличная совместимость с цанговыми фитингами — материал слегка деформируется, обеспечивая плотный захват цангой.
  • ✓ Широкий выбор диаметров: OD от 4 до 20 мм (PU) — хватает для большинства задач.

Эфирный или сложноэфирный полиуретан: критическая разница

Полиуретан бывает двух типов — и это важнейший нюанс при выборе:

Тип PUЭфирный (Polyether)Сложноэфирный (Polyester)
Стойкость к гидролизу★★★★★ (не разрушается водой)★★☆☆☆ (разрушается конденсатом)
Стойкость к микробам★★★★☆★★☆☆☆
Механическая прочность★★★★☆★★★★★
Стойкость к маслам★★★☆☆★★★★☆
ЦенаВышеНиже
РекомендацияСтандарт для пневматикиТолько сухой воздух

⚠ Конденсат — разрушитель сложноэфирного полиуретана. Сложноэфирный полиуретан при постоянном контакте с влагой (конденсат в линии) деградирует за 3–6 месяцев: трубка становится липкой, теряет прочность и рвётся. Если в системе нет осушителя воздуха — используйте только эфирный полиуретан.

👉 Полиуретановые трубки PU (Polyether) в каталоге →

Три материала пневмотрубок: PU, PA, PE
PU — максимальная гибкость, PA — прочность, PE — химстойкость

2. Какие давление и температуру держит полиамидная трубка (PA11 / Nylon)?

Полиамид PA11 (нейлон) — для задач, где PU не справляется: высокое давление, повышенная температура, агрессивные масла и вакуумные линии.

Когда выбирать PA11

  • ✓ Рабочее давление выше, чем у PU: жёсткий полиамид держит больше, чем полиуретан (у полиуретановой SMC TU — 0,8 МПа). Для трубки PA WAALPC давление в заводском листе не указано — уточняйте у инженера.
  • ✓ Температура до +120°C — для горячих цехов, линий рядом с печами и автоклавами.
  • ✓ Вакуумные линии: жёсткая PA11 не сплющивается при разрежении — надёжный выбор для длинных трасс вакуумного оборудования.
  • ✓ Устойчивость к минеральным маслам и компрессорному маслу — не набухает и не теряет геометрию.

Ограничения PA11

  • ⚠ Жёсткая: минимальный радиус изгиба 5ר против 3ר у PU (для Ø8 — 40 мм против 24 мм). Нельзя гнуть холодной — трескается.
  • ⚠ Для изгиба холодной PA11 нужно нагреть феном до 60°C → согнуть → остудить (формовка).
  • ⚠ При использовании с цанговыми фитингами — вставляйте до упора и проверяйте фиксацию (жёсткий материал хуже «обнимает» цангу).

✓ Совет: для длинных вакуумных трасс жёсткая PA11 надёжнее. PU по карточке держит вакуум до −0,095 МПа; тонкостенная PE под разрежением может сплющиваться.

👉 Полиамидные трубки PA в каталоге →

3. Почему полиэтиленовая трубка (PE) — максимальная экономия?

PE-трубка — самый дешёвый вариант. Используется на длинных магистральных трассах и бюджетных системах, где нет жёстких требований к гибкости и вибрации.

Преимущества PE

  • ✓ Самая низкая цена среди трубок — дешевле PU (цены в карточках).
  • ✓ Хорошая химическая стойкость — устойчива к большинству растворителей и кислот.
  • ✓ Допуск для пищевой промышленности (FDA) — при наличии сертификата конкретной партии.

Ограничения PE

  • ⚠ УФ-деградация: на открытом воздухе под солнцем становится хрупкой и трескается за 6–12 месяцев.
  • ⚠ Низкая адгезия: при вибрации может «выскальзывать» из цанговых фитингов из-за гладкой поверхности.
  • ⚠ Невысокая механическая прочность — не подходит для подвижных узлов.

⚠ Не используйте PE на подвижных частях! Каретки, манипуляторы, роботы — только PU. PE трубка в подвижном узле треснет через 1–3 месяца от вибрации.

4. Почему ПТФЭ трубка (Teflon) — максимальная химическая стойкость?

Трубка ПТФЭ (политетрафторэтилен, тефлон) — специализированное решение для экстремальных условий. Стоит дороже всех остальных, но незаменима в определённых отраслях.

  • ✓ Температурный диапазон: от -60°C до +200°C — лучший показатель среди полимерных трубок.
  • ✓ Абсолютная химическая инертность — устойчива к любым кислотам, щёлочам, растворителям.
  • ✓ Допуск для пищевой промышленности (FDA, EU 10/2011) — у пищевых марок ПТФЭ; соответствие подтверждается документом на партию.
  • ✓ Низкий коэффициент трения — внутренняя поверхность не задерживает загрязнения.
  • ⚠ Стоимость: заметно дороже PU. Используйте только там, где действительно необходима.

👉 Смотреть все типы трубок в каталоге →

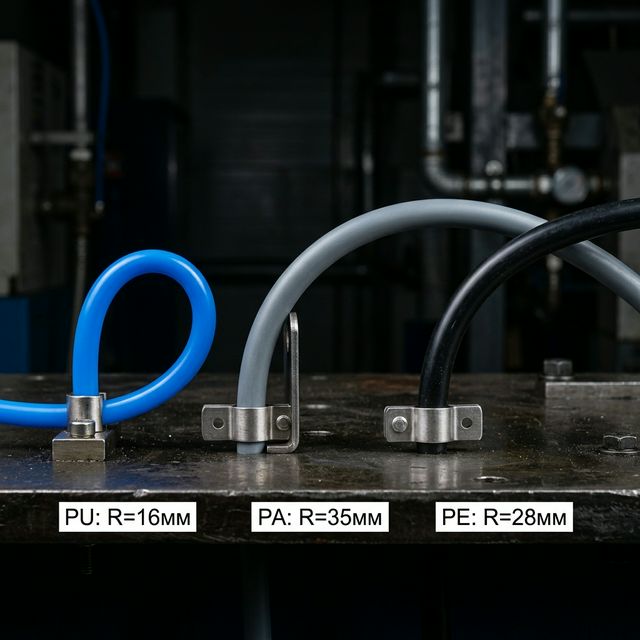

Минимальный радиус изгиба трубок PU, PA, PE
Для Ø8: PU — R=24 мм, PA — R=40 мм (по карточкам). Изгиб меньше минимального → залом → утечка

5. Как выглядит сводная таблица сравнения PU, PA11, PE и ПТФЭ?

листайте таблицу вбок →

ПараметрPU (полиуретан)PA11 (нейлон)PE (полиэтилен)ПТФЭ (тефлон)
Гибкость★★★★★★★☆☆☆★★★☆☆★★★☆☆
Макс. давление (20°C)8–10 барвыше PU (по паспорту)6–8 бар10–12 бар
Температурный диапазон-20…+40°C-30…+120°C0…+35°C (по заводу)-60…+200°C
Хим. стойкость к масламСредняяОчень высокаяСредняяМаксимальная
Стойкость к заломуОчень высокаяНизкаяСредняяСредняя
Мин. радиус изгиба (∅8)24 мм40 мм28 мм30 мм
Вакуумная стойкостьДа (до −0,095 МПа по карточке)ДаНетДа
Диаметры OD (мм)4–204–164–164–14
Пищевой допуск (FDA)НетНетДа (при сертификате)Да
Работа с цанговыми фитингамиОтличноХорошоУдовл. (осторожно!)Хорошо
Стоимость, ₽/мот 15 ₽от 15 ₽от 10 ₽от 120 ₽
Выбирайте материал исходя из конкретных условий: давления, температуры, наличия вибрации и химических сред

6. Во что обходится ошибка — экономический расчёт?

Многие снабженцы экономят 20–30% на стоимости метра трубки. Посчитаем, во сколько реально обходится такая «экономия».

Пример: замена PU на дешёвый PE в подвижном узле (каретка станка)

ПоказательЗначение
Потеря герметичностиМикротрещины в PE через 2–3 мес. → утечка ∅1 мм
Расход воздуха через утечку~40 нл/мин при 6 бар (оценка для отверстия с острой кромкой) = ~57 600 л/сутки (≈57,6 м³)
Потребление электроэнергии1 кВтч ≈ 8700 л сжатого воздуха → ~6,6 кВтч/сутки
Стоимость электричества6,6 × 8 ₽ ≈ 53 ₽/сутки
Годовые потери на электричестве~2400 кВтч → ~19 000 ₽
Экономия на трубке обернулась потерями ~19 000 ₽/год только на электроэнергии — плюс простой при замене

⚠ Невидимая утечка 1 мм при 6 бар сжигает тысячи кВтч в год. Инвестиция в правильный материал трубки окупается многократно. Подробнее: «Утечки воздуха: как найти и сколько они стоят заводу».

👉 Подобрать пневматические трубки для вашей задачи →

7. Какие профессиональные советы по монтажу есть?

Для подключения трубок к пневмораспределителю 5/2 используйте прямые цанговые фитинги с резьбой, соответствующей портам распределителя.

  1. Используйте специализированный труборез: срез должен быть строго перпендикулярен оси (90°). Косой срез — частая причина протечек в цанговых фитингах.
  2. Учитывайте температуру в цехе: рабочая температура PU по заводу — до +40 °C; выше — переходите на PA.
  3. Оставляйте запас длины: трубка не должна быть натянута — при подаче давления она немного сокращается в длину (1–2%).
  4. Проверяйте маркировку диаметра: в пневматике диаметр указывается как наружный (OD). Для фитинга важен именно OD.
  5. Для подвижных соединений — только эфирный полиуретан PU: сложноэфирный тип при контакте с конденсатом разрушится за 3–6 месяцев.
  6. Фиксируйте трубки кабельными стяжками через каждые 300–500 мм. Свободно болтающаяся трубка перетирается на острых краях за 2–4 месяца.

Выбор диаметра по расходу

Диаметр OD×ID (мм)Расход при 6 бар (нл/мин)Для каких цилиндров
4×2,5до 30∅16–20 мм (мини)
6×4до 80∅25–40 мм
8×5 / 8×6до 200∅50–63 мм
10×6,5 / 10×8до 400∅80–100 мм
12×8 / 12×10до 700∅125–160 мм
16×12до 1500Магистральные линии
При длине трубки до 5 м. При длине 10+ м — берите следующий больший диаметр

✓ Правило: OD 6 мм и OD 8 мм — самые популярные диаметры. Покрывают большинство задач в стандартных пневмосистемах.

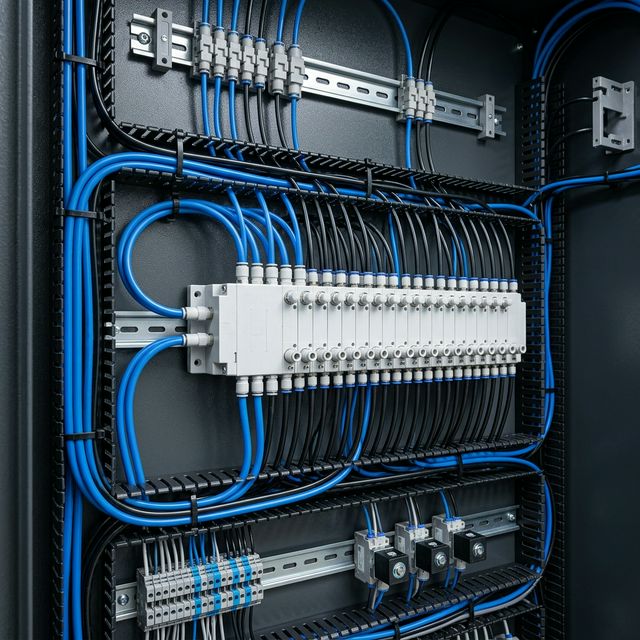

Правильный монтаж пневмотрубок в шкафу
Аккуратная прокладка через клипсы и DIN-рейку с маркировкой линий

8. Какие вопросы чаще всего задают о пневматических трубках?

Какую трубку выбрать для пневмоцилиндра?

Полиуретан PU (эфирный тип Polyether). Это стандарт для большинства применений — гибкая, устойчивая к вибрации и конденсату, отлично работает с цанговыми фитингами.

Можно ли использовать PE трубку в пищевой промышленности?

Да, при наличии сертификата FDA на конкретную партию. Но для пищевого производства чаще берут ПТФЭ пищевой марки — тоже с документом о соответствии на партию.

Почему трубка вылетает из фитинга?

Две причины: косой срез (не под 90°) и не до упора вставленная трубка. Используйте труборез и вставляйте до щелчка цанги. Подробнее: «Культура монтажа».

Чем отличается PU эфирный от сложноэфирного?

Эфирный (Polyether) — стойкий к влаге и микробам, стандарт для пневматики. Сложноэфирный (Polyester) — прочнее, но разрушается конденсатом. Для систем без осушителя — только эфирный полиуретан!

При какой температуре PU трубка теряет характеристики?

Рабочая температура трубки PU по заводу — −20…+40 °C; давление до 10 бар дано при +20 °C, с нагревом допустимое давление снижается. Выше +40 °C PU не ставят — переходите на PA11 (до +120 °C) или ПТФЭ (до +200 °C).

Какой диаметр трубки самый распространённый?

OD 6 мм и OD 8 мм — покрывают большинство задач. Для цилиндров ∅32–63 мм — OD 6–8 мм. Для больших цилиндров (∅100+) — OD 10–12 мм.

9. Как устроена цветовая маркировка пневмотрубок?

Цвет трубки не влияет на характеристики (кроме PTFE — только натуральный белый), но используется для маркировки линий на производстве:

ЦветНазначение (по практике)
СинийПодача (давление P)
ЧёрныйРабочие линии (A, B к цилиндру)
КрасныйВыхлоп (R, S) или аварийные линии
ПрозрачныйКонтроль конденсата, визуальный осмотр потока
ЖёлтыйПилотные линии (управление)
БелыйПищевое производство / PA11 натуральный

✓ Совет эксперта: цветовая маркировка не стандартизирована (нет ISO на цвет трубки). Но единая система цветов на заводе заметно упрощает наладку и ремонт. Документируйте вашу систему маркировки!

10. Как хранить, защищать от статики и утилизировать трубки?

Сроки хранения по материалам

листайте таблицу вбок →

МатериалМакс. срок храненияУсловияЧто разрушает
PU5 лет+5…+30°C, без прямого солнцаУФ-излучение, озон
PA10 летСухое помещениеВлага (гидролиз нейлона)
PE5 летБез прямого солнцаУФ-излучение
PTFEНеограниченныйЛюбые условияПрактически ничего

⚠ PA трубка, хранившаяся во влажном помещении 3+ года: нейлон впитывает влагу и становится хрупким. При монтаже ломается в местах изгиба. Решение: прогреть феном до 60°C и испытать на изгиб перед использованием.

Антистатические трубки (ESD-safe)

На производствах с горючими средами (ЛВЖ, пыль, порох) стандартные PU и PA трубки накапливают статический заряд. Электростатический разряд может стать источником возгорания. Антистатические трубки имеют объёмное сопротивление 10⁴–10⁹ Ом·м (вместо 10¹²–10¹⁵ у стандартных). Визуально — чёрные (технический углерод). Стоимость: +20–30%. Проверяйте маркировку «AS» или «EX».

Утилизация

PU и PA — термопластики, подлежащие переработке. PTFE — не перерабатывается стандартными методами. Некоторые поставщики принимают обрезки для повторного гранулирования — спросите при заказе.

Как правильно выбрать пневматическую трубку?

  • ✓ Подвижные узлы, цилиндры, робототехника: полиуретан PU (обязательно эфирный)
  • ✓ Магистральные линии, высокое давление, масляная среда: полиамид PA11
  • ✓ Бюджетные системы без вибрации: полиэтилен PE
  • ✓ Агрессивные химикаты, высокие температуры, пищевка: ПТФЭ (тефлон)
  • ✓ Труборез обязателен — косой срез = утечка в цанговом фитинге

Инвестиция в правильную трубку — это инвестиция в бесперебойную работу вашего производства. В каталоге corneta.tech представлены все типы пневматических трубок с гарантированной геометрией OD/ID и подтверждёнными характеристиками материала.

👉 Перейти в каталог пневматических трубок →

Серии трубок в каталоге corneta.tech

листайте таблицу вбок →

СерияМатериалОсобенностиСсылка
PUПолиуретан эфирныйСтандарт для большинства применений, включая подвижные узлы и робототехнику, ∅4–20 ммКаталог →
PAПолиамид PA11Температура −30…+120 °C, радиус изгиба 5רКаталог →

Подобрать по теме

Какие материалы пригодятся ещё?

  • Аналог трубки Festo PUN и SMC TU: как подобрать

  • Какие инструменты пригодятся?

    Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:

    Инструмент: Калькулятор диаметра трубки — Подберите нужный диаметр пневматической трубки по расходу и длине магистрали.
    Документы

    Подробнее: Какая трубка не дубеет на улице зимой при −30 °C.

    Как подобрать аналог пневмотрубки в списке арматуры?

    На действующем оборудовании пневмотрубка часто стоит в составе FRL-обвязки и магистральных линий по европейской спецификации (PUN, PAN, PE-X или аналоги). WAALPC поставляет трубки PU (PU0640, PU0850, PU1280 и др., полиуретан), PA11 (полиамид для высоких температур и наружной установки), PE (полиэтилен для химически агрессивных сред) — совместимы по геометрии Ø ext × Ø int с европейскими аналогами.

    При замене трубки по списку — сверяйте не только диаметр, но и материал, цвет (для маркировки магистралей), радиус изгиба, диапазон температур. Если в списке смешанная номенклатура — пришлите перечень, инженер подберёт WAALPC за 1 рабочий день.

    → Подбор трубки-аналога · Каталог пневмотрубок WAALPC

    Ещё в каталоге: Трубка пневматическая армированная (JPU), Огнестойкий пневмошланг FR.

    🔧 Нужен этот компонент — подберём и привезём
    От 15 ₽. ГТД для тендеров. Не нашли свой типоразмер — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.
    Ещё по теме: артикулы, аналоги и статьи (10)

    Пришлите список позиций — вернём варианты с ценами

    Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

    Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
    📐 Расчёт под вашу задачу: PU

    Главный инженер CORNETA.TECH ответит за 1 рабочий день: Фитинг PU — прямой цанговый трубка-трубка: 13 исполнений, цена от 30 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

    Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

    Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
    Автор: команда CORNETA.TECH.

    Пневматические трубки бывают из полиуретана (PU), полиамида (PA), полиэтилена (PE) и ПТФЭ (PTFE). Каждый материал имеет свои температурный диапазон, химическую стойкость, рабочее давление и применение.

    Часто задаваемые вопросы
    Чем отличается полиуретановая трубка PU от полиамидной PA?
    PU (полиуретан) — гибкая, мягкая, легко гнётся, температура -20…+40°C, давление до 10 бар. PA (полиамид PA11) — жёсткая, термостойкая (−30…+120 °C по заводу), держит большее давление, чем PU (значение — по паспорту трубки), химически стойкая. PU — для подвижных машин, PA — для стационарных систем и горячих участков.
    Какой диаметр трубки выбрать?
    Диаметр трубки выбирается по расходу (ориентир при 6 бар и длине до 5 м — таблица «Выбор диаметра по расходу» в статье): 4×2,5 — до 30 нл/мин, 6×4 — до 80, 8×5/8×6 — до 200, 10×6,5/10×8 — до 400, 12×8/12×10 — до 700. При длине 10 м и больше берите следующий диаметр. Расчёт через калькулятор потерь.
    Что значит PU0640 в маркировке?
    PU — материал (полиуретан). 06 — внешний диаметр (6 мм). 40 — внутренний диаметр (4.0 мм). Стандарт типоразмеров: 4×2.5, 6×4, 8×5, 10×6.5, 12×8, 14×10, 16×12.
    Какая температура и давление допустимы для PU?
    Полиуретан: рабочая температура -20°C до +40°C. Рабочее давление до 10 бар (типовое 6 бар). Давление разрыва по карточке — около 30 бар. Для горячих участков (>40°C) — используйте PA или PTFE.
    Когда выбирать армированную трубку JPU?
    Армированная трубка JPU — полиуретановая с армирующим слоем, рабочая температура −20…+60 °C. Её берут там, где трубку давят, трут и бьют. Минус — менее гибкая и дороже обычной PU. Рабочее давление — по карточке и паспорту трубки.
    Совместимы ли разные материалы трубок с фитингами?
    Цанговые фитинги (типа PU, PL, PC) работают со всеми пластиковыми трубками (PU, PA, PE) одинакового внешнего диаметра. Разница только в монтаже: PA жёстче — требует точной обрезки под 90°, PU гибче — допускает небольшие отклонения. Главное — соответствие внешнего диаметра трубки фитингу.
    Связанные материалы и инструменты
    MAX
