Резьба 1/8 в мм: G, R и NPT — диаметры, таблица и как не перепутать

Резьба 1/8 в мм: G, R и NPT — диаметры, таблица и как не перепутать

Краткий ответ: Обозначение 1/8 — условный размер трубы, а не 3,175 мм. У G1/8 и R1/8 наружный диаметр 9,73 мм, шаг 0,907 мм (28 витков на дюйм), профиль 55°; G цилиндрическая, R коническая 1:16. У NPT 1/8 профиль 60°, 27 витков на дюйм, диаметр трубы 10,29 мм — с G и R она не свинчивается.

Как определить резьбу 1/8 на штуцере за минуту?

  1. Измерьте наружный диаметр штангенциркулем на первом полном витке у торца: около 9,7 мм — это G1/8 или R1/8, около 10,3 мм — NPT 1/8.
  2. Проверьте конусность. Измерьте диаметр у торца и ещё раз на расстоянии 5 мм от него: у конической резьбы (R, NPT) он вырастет примерно на 0,3 мм, у цилиндрической G останется прежним.
  3. Сверьте шаг резьбомером. 28 витков на дюйм (шаг 0,907 мм) — G и R, 27 витков (0,941 мм) — NPT. На глаз эта разница не видна, нужен резьбомер: в наборе для дюймовых резьб угол профиля 55° — G и R, 60° — NPT.
  4. Не пробуйте «завернуть до упора». NPT входит в G и R на один-два витка и заклинивает; при затяжке ключом срывается резьба в корпусе или трескается пластик.

Купить товары, упомянутые в статье

PC10-02
PC10-02Фитинг прямой цанговый, наружная резьба PC. Резьба R1/4, коническая
от 70 ₽В наличии
Купить
PC12-04
PC12-04Фитинг прямой цанговый, наружная резьба PC. Резьба R1/2, коническая
от 130 ₽В наличии
Купить
PC-G-8-02G
PC-G-8-02GФитинг прямой цанговый комбинированный, G-резьба PC-G
от 120 ₽Поставка 3–5 недель
Подробнее
PC-G-12-03G
PC-G-12-03GФитинг прямой цанговый комбинированный, G-резьба PC-G
от 220 ₽Поставка 3–5 недель
Подробнее
PC-G-12-04G
PC-G-12-04GФитинг прямой цанговый комбинированный, G-резьба PC-G
от 300 ₽Поставка 3–5 недель
Подробнее

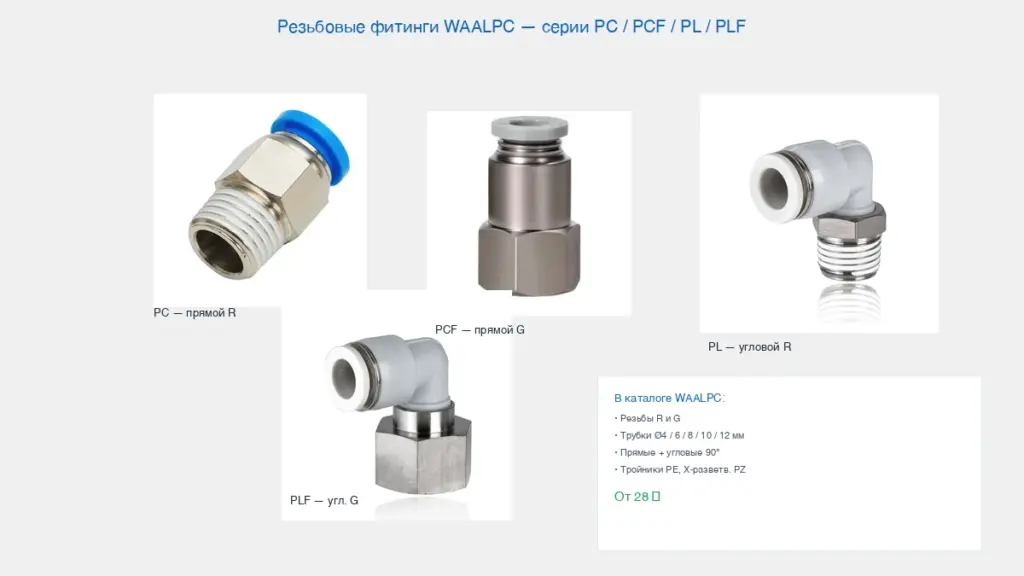

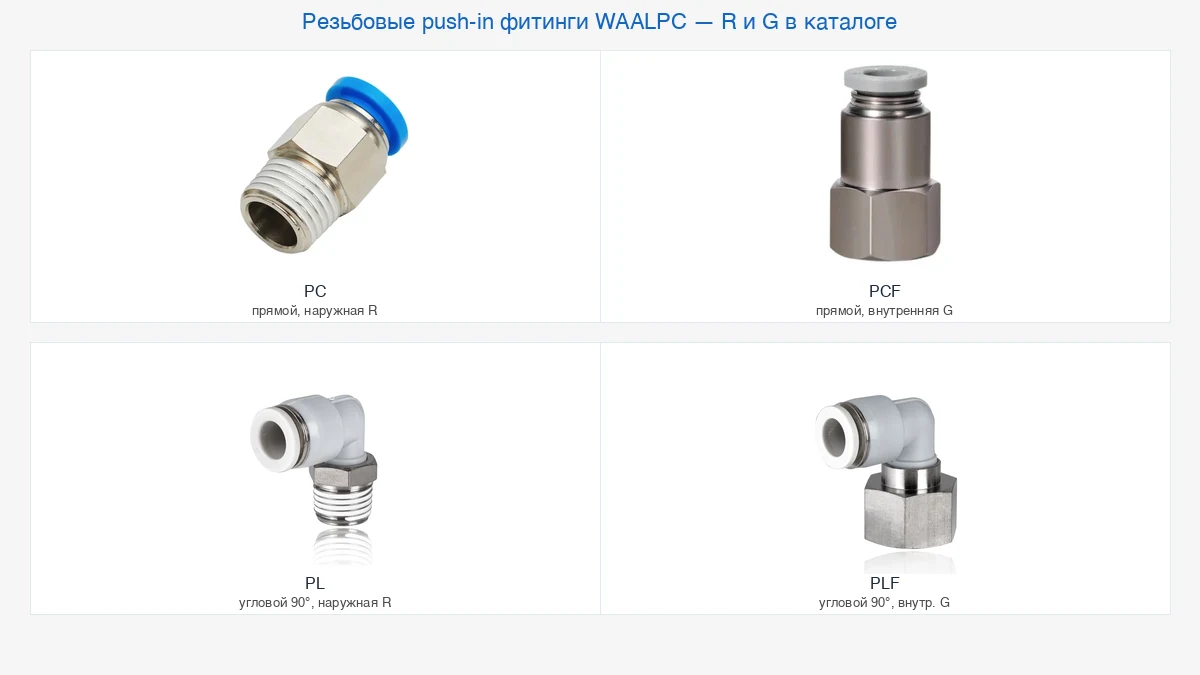

Товары из статьи

В наличии: WAALPC PC — 18 из 78 кодов, WAALPC PL — 17 из 86 кодов, WAALPC PCF — 12 из 25 кодов; остальные коды и серии WAALPC PLL, WAALPC TH-POC — поставка 3–5 недель.

WAALPC PCWAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 40 ₽PC04-M5
Угольники цанговые комбинированные — каталог пневматикиWAALPC PLУгловой (L-образный) 90°
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12, 16 мм
от 45 ₽PL04-M5
WAALPC PCFWAALPC PCFПрямой (I-образный)
Резьба: G1/2, G1/4, G1/8, G3/8
Трубка: 6, 8, 10, 12 мм
от 60 ₽PCF04-M5
WAALPC PLLWAALPC PLLУгловой (L-образный) 90°
Давление: −0,099…1,0 МПа
от 95 ₽PLL04-M5X
WAALPC TH-POCWAALPC TH-POCот 100 ₽TH-POC-4-M5

листайте таблицу вбок →

Резьба 1/8Наружный диаметр, ммШаг, ммНиток на дюймПрофиль
G1/8 — цилиндрическая (ISO 228)9,7280,9072855°
R1/8 — коническая 1:16 (ISO 7-1), в калибровой плоскости9,7280,9072855°
NPT 1/8 — коническая 1:16 (ASME B1.20.1)10,29 (диаметр трубы D, не резьбы)0,9412760°

У G и R одного номинала совпадают угол профиля и шаг, но различаются цилиндрическая и коническая формы. NPT имеет другой профиль; шаг сверяют для конкретного номинала. Одного совпадения размера для подбора соединения недостаточно. Размеры 1/4, 3/8, 1/2, 3/4 и 1 — в таблицах ниже.

Резьбы G, R и NPT по типоразмерам — в одной таблице

Перейти к размеру: 1/8″ · 1/4″ · 3/8″ · 1/2″ · 3/4″ · 1″

листайте таблицу вбок →

РазмерДу (DN)G и R: ниток на дюймG и R: наружный d, ммG и R: внутренний d1, ммNPT: ниток на дюймNPT: диаметр трубы D, мм
1/8″Ду6289,7288,5662710,29
1/4″Ду81913,15711,4451813,72
3/8″Ду101916,66214,9501817,15
1/2″Ду151420,95518,6311421,34
3/4″Ду201426,44124,1171426,67
1″Ду251133,24930,29111,533,40

Внутренний диаметр d1 — ориентир для отверстия под нарезание; диаметр сверла берут по таблице на метчик. G и R одного размера имеют одинаковые диаметр и шаг, NPT отличается профилем (60° вместо 55°) и шагом.

Фитинги под нужную резьбу: цанговые PC с наружной резьбой R — от 40 ₽, PC-G с наружной резьбой G — от 80 ₽, угловые PL — от 45 ₽; все серии — в каталоге фитингов. Тип резьбы порта проверяют по факту, не по памяти.

Подробнее: у G1/8 основной наружный диаметр резьбы 9,728 мм, шаг 0,907 мм (28 ниток на дюйм), профиль 55°. У R1/8 основной диаметр в калибровой плоскости также 9,728 мм; резьба коническая 1:16. У 1/8 NPT шаг 0,941 мм (27 ниток на дюйм), профиль 60° и конусность 1:16. Справочные 10,29 мм для NPT — наружный диаметр трубы D, а не диаметр резьбы в калибровой плоскости. Метрическая M10×1 — отдельная резьба и не замена ни одной из этих пар.

Размеры 1/4 и 3/4. У G1/4 и R1/4 основной диаметр 13,157 мм, шаг 1,337 мм (19 ниток на дюйм). У 1/4 NPT — 18 ниток на дюйм, шаг 1,411 мм; справочный диаметр трубы D равен 13,72 мм. У G3/4 и R3/4 основной диаметр 26,441 мм, у NPT 3/4 диаметр трубы D — 26,67 мм. На размере 3/4 число ниток одинаково (14), но профили 55° и 60° различаются: прямую замену не допускают.

NPT, G и R не подменяют друг другом. Для перехода между NPT и G/R нужен переходник с точно обозначенными сторонами. Наружная R образует штатные пары с внутренней Rc или Rp; Rp относится к ISO 7-1 и не тождественна G по ISO 228-1. Соединения G герметизируют вне резьбы по предусмотренным поверхностям и уплотнению. Сочетание R с G проверяют по документации конкретных изделий. Размеры и условия пар — в таблице ниже.

Типичная ошибка при ремонте: заказать G для порта NPT, не проверив паспорт. Принудительное свинчивание разных резьб может повредить порт и вызвать утечку. Способ ремонта повреждённого узла определяет изготовитель; замена всего оборудования не является обязательным следствием.

Таблицы размеров резьб в миллиметрах

Основные размеры профиля G и R приведены для справки: у R они относятся к основной (калибровой) плоскости. В таблице NPT указан отдельный размер D — наружный диаметр трубы. Эти числа не заменяют допуски и контроль резьбы калибрами; d1 не является диаметром проходного канала фитинга.

1. G / BSPP — цилиндрическая, 55° (ГОСТ 6357-81, ISO 228)

листайте таблицу вбок →

ОбозначениеНаруж. d, ммВнутр. d1, ммШаг, ммНиток/дюймДу (DN)
G1/89.7288.5660.90728Ду6
G1/413.15711.4451.33719Ду8
G3/816.66214.9501.33719Ду10
G1/220.95518.6311.81414Ду15
G3/426.44124.1171.81414Ду20
G133.24930.2912.30911Ду25

2. R, Rc / BSPT — коническая 1:16, 55° (ГОСТ 6211-81, ISO 7-1)

листайте таблицу вбок →

ОбозначениеНаруж. d, ммСредний d2, ммВнутр. d1, ммШаг, ммКонусность
R1/89.7289.1478.5660.9071:16
R1/413.15712.30111.4451.3371:16
R3/816.66215.80614.9501.3371:16
R1/220.95519.79318.6311.8141:16
R3/426.44125.27924.1171.8141:16
R133.24931.77030.2912.3091:16

3. NPT — коническая 1:16, 60° (ASME B1.20.1)

листайте таблицу вбок →

ОбозначениеНиток/дюйм (TPI)Диаметр трубы D, ммЭффективная длина наружной резьбы L2, ммКонусность
NPT 1/82710.296.71:16
NPT 1/41813.7210.21:16
NPT 3/81817.1510.41:16
NPT 1/21421.3413.61:16
NPT 3/41426.6713.91:16
NPT 111.533.4017.31:16

На размерах 1/2 и 3/4 у NPT и G/R по 14 ниток на дюйм, но профили различаются: 60° и 55°. Диаметр трубы D из таблицы NPT нельзя использовать вместо диаметра резьбы в контрольной плоскости или сравнивать с d как одинаковый измеряемый размер.

Итог

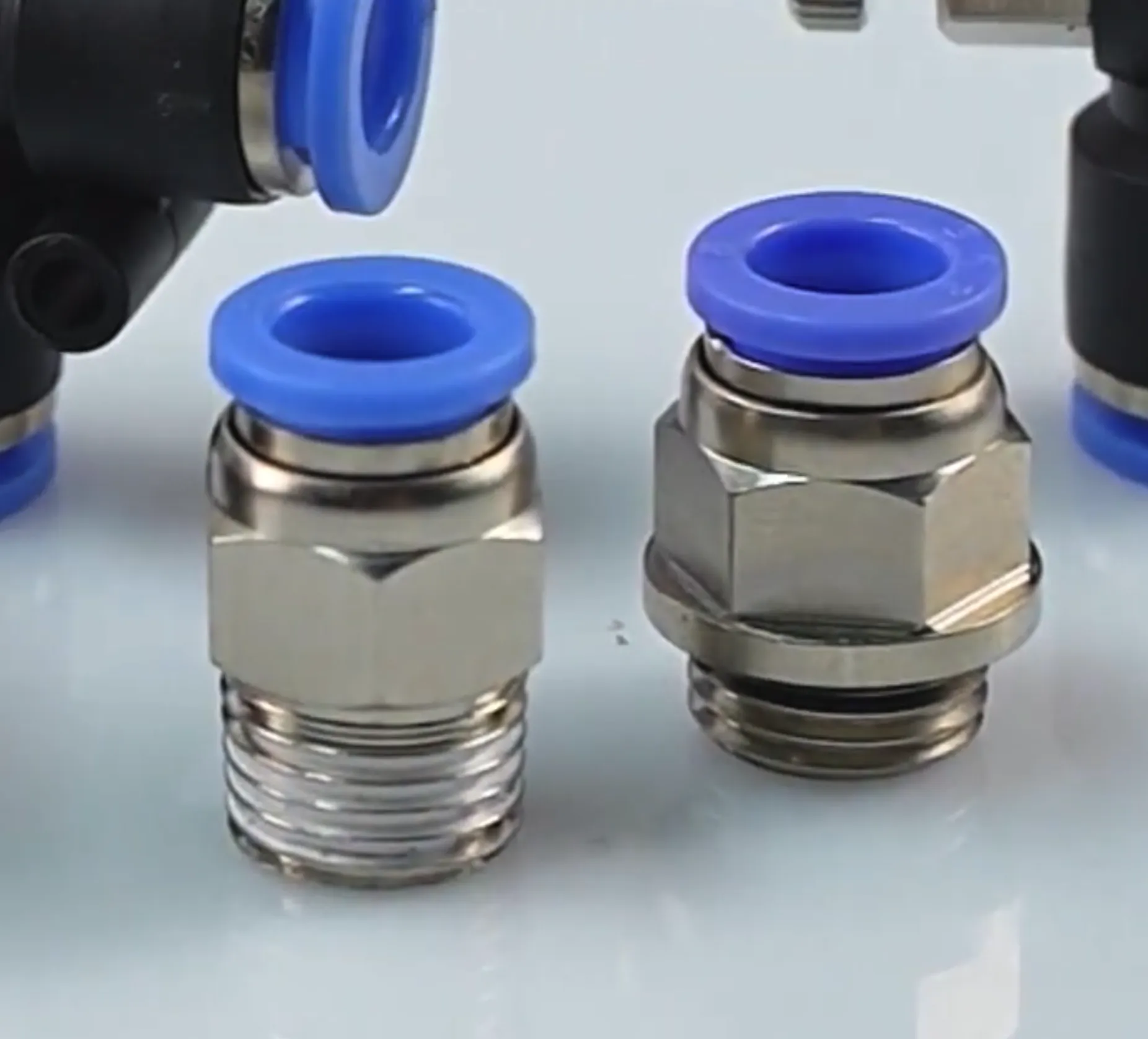

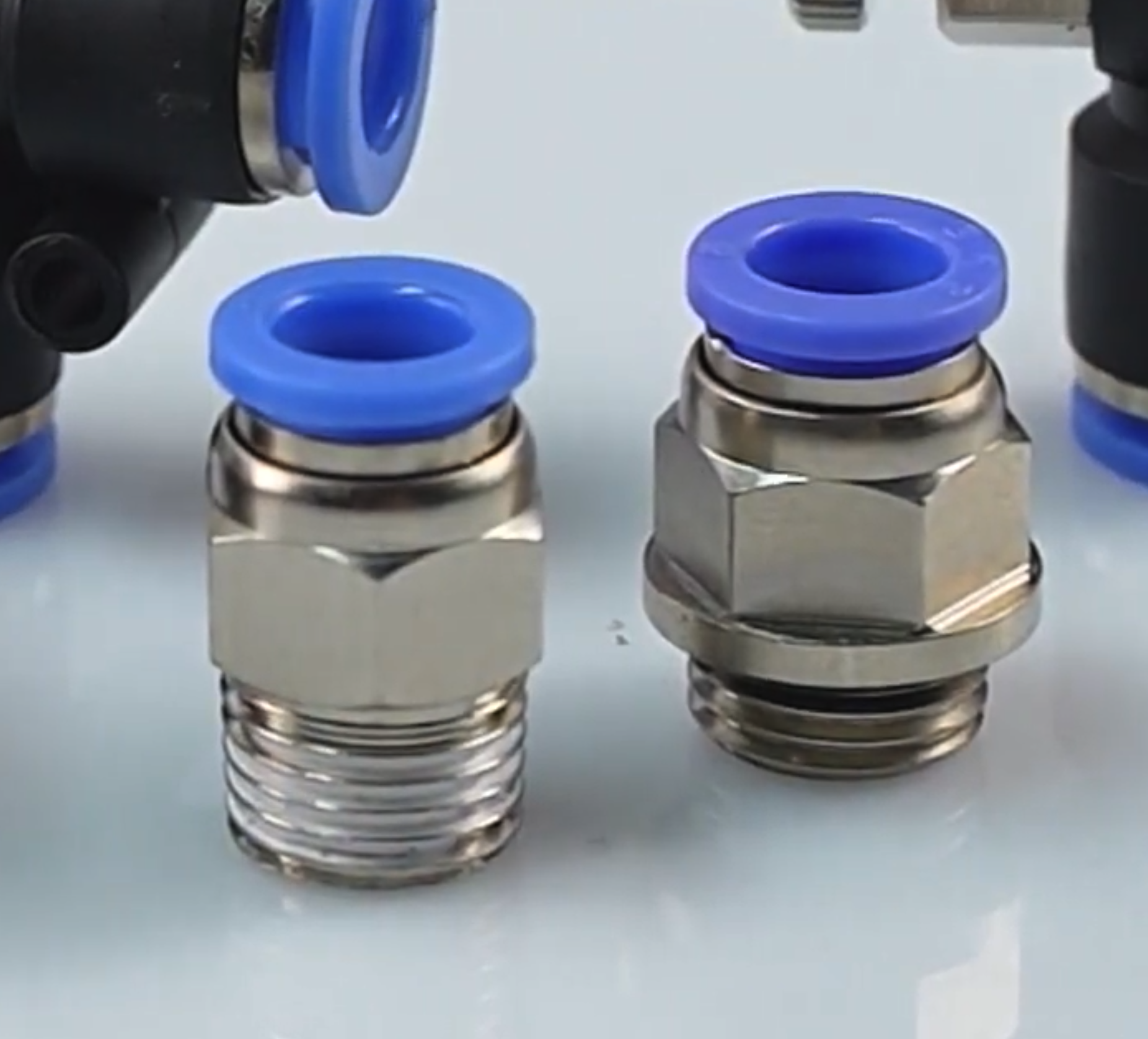

В чём разница резьбы G и R — с чего начать?

Различия резьбы G и R в пневматике — одна из тех тем, где цена ошибки измеряется не в рублях за фитинг, а в утечках воздуха и внеплановых остановках линии. Выбор неправильного стандарта или попытка «уплотнить как-нибудь» приводит к утечкам, повреждённым портам и заклиниванию золотников частицами герметика.

Почему G1/4 — это не 6,35 мм

Дробь в обозначении (1/8, 1/4, 3/8…) — условный размер по трубе, а не размер самой резьбы. Поэтому штангенциркуль на фитинге G1/4 покажет около 13,2 мм, а не 6,35 мм (¼ дюйма). Найдите измеренный наружный диаметр в таблице — рядом будет обозначение.

ОбозначениеДюйм в ммНаружный d у G и R, ммДиаметр трубы D у NPT, мм
1/83,1759,72810,29
1/46,3513,15713,72
3/89,52516,66217,15
1/212,720,95521,34
3/419,0526,44126,67
125,433,24933,40

Значения G/R и NPT отличаются меньше чем на миллиметр, поэтому по одному измерению их не различить — продолжайте проверку по шагам ниже.

Как определить резьбу штангенциркулем и резьбомером

  1. Определите наружную или внутреннюю форму. Наружный диаметр предварительно измеряют по вершинам, внутреннюю резьбу — по доступному внутреннему диаметру; это разные измерения. У конической резьбы положение измерения влияет на результат. Справочный D трубы NPT не является показанием штангенциркуля на резьбе.
  2. Проверьте шаг и профиль. Используйте подходящий резьбомер: у G/R 1/2 шаг 1,814 мм (14 ниток на дюйм), у метрической M12×1,5 шаг 1,5 мм. Совпадение числа ниток NPT и G/R на отдельных размерах не подтверждает совместимость.
  3. Проверьте цилиндрическую или коническую форму. У G и обычной M диаметр постоянен, у R, Rc и NPT конусность составляет 1:16 по диаметру: 1 мм изменения диаметра на 16 мм осевой длины. Rp — внутренняя цилиндрическая резьба ISO 7-1.
  4. Уточните стандарт и уплотнение. Сверьте полное обозначение, чертёж и контрольный калибр. Различить близкие NPT и ISO 7-1 1/2 и 3/4 только штангенциркулем и лупой может быть недостаточно; изготовитель может потребовать оптическое сравнение или калибры.
  5. Не используйте силовую пробную сборку. Заклинивание после нескольких витков не доказывает единственную причину: проверьте стандарт, повреждение, загрязнение и допуски. Количество оборотов штатной конической пары и момент затяжки задаёт инструкция конкретного фитинга.
Главное при подборе: ISO 7-1 охватывает R, Rc и Rp с герметизацией по резьбе и подходящим уплотняющим материалом. ISO 228-1 охватывает G с герметизацией вне резьбы. Заводское покрытие, ленту или другой материал используют только по инструкции исполнения; универсального запрета ленты в пневматике нет. Тип фитинга выбирают по порту, а не по общему предпочтению R.

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

Какая техническая природа у стандартов G и R?

Стандарт резьбы определяет профиль и размерную систему. Герметичность, допустимое давление, материал уплотнения и способ повторной сборки задаёт конструкция конкретного соединения.

G — цилиндрическая резьба ISO 228-1

Профиль 55°. Герметизацию выполняют вне резьбы на предусмотренных поверхностях: возможны кольцо, плоская или комбинированная прокладка и иные конструкции. Обозначение G само по себе не задаёт NBR/Viton или единственную торцевую геометрию.

R, Rc и Rp — ISO 7-1

R — наружная коническая, Rc — внутренняя коническая, Rp — внутренняя цилиндрическая. Профиль 55°, у конической формы конусность 1:16. Подходящая штатная пара герметизируется по резьбе с предусмотренным изготовителем уплотняющим материалом.

NPT — ASME B1.20.1

Коническая резьба 1:16 с профилем 60°. Геометрия отличается от G/R; для соединения разных стандартов нужен переходник с подтверждёнными сторонами. Уплотнение и затяжку выполняют по документации изделия.

Как выглядит полная сравнительная таблица G / R / NPT / M?

Матрица совместимости пар резьб

Строки — наружная резьба (штуцер), столбцы — внутренняя (гнездо). Читается как «наружная R1/2 в гнездо Rc1/2 — ✅ штатно». У внутренней резьбы по ISO 7-1 только две формы: Rc (коническая) и Rp (цилиндрическая), отдельной внутренней «R» нет.

листайте таблицу вбок →

Наружная ↓ / Внутренняя →GRpRcNPTM
G, цилиндрическая 55°Уплотнение вне резьбыТолько по документации парыПереходникПереходникПереходник
R, коническая 55°Только по документации парыШтатная пара ISO 7-1Штатная пара ISO 7-1ПереходникПереходник
NPT, коническая 60°ПереходникПереходникПереходникПо документации исполненияПереходник
M, цилиндрическая 60°ПереходникПереходникПереходникПереходникСовпадающие размер, шаг и конструкция уплотнения

Матрица описывает прямую сборку: одинаковый номинал, допуски, полное исполнение и предусмотренное уплотнение обязательны. «По документации пары» не означает, что добавление герметика разрешает любое сочетание. NPTF отдельно не оценена этой матрицей; для неё требуется документация конкретного исполнения.

Rp — внутренняя цилиндрическая резьба ISO 7-1, Rc — внутренняя коническая того же стандарта; наружная коническая обозначается R. Отдельной наружной Rp или Rc нет. G относится к ISO 228-1; одинаковый базовый профиль не делает её тождественной Rp.

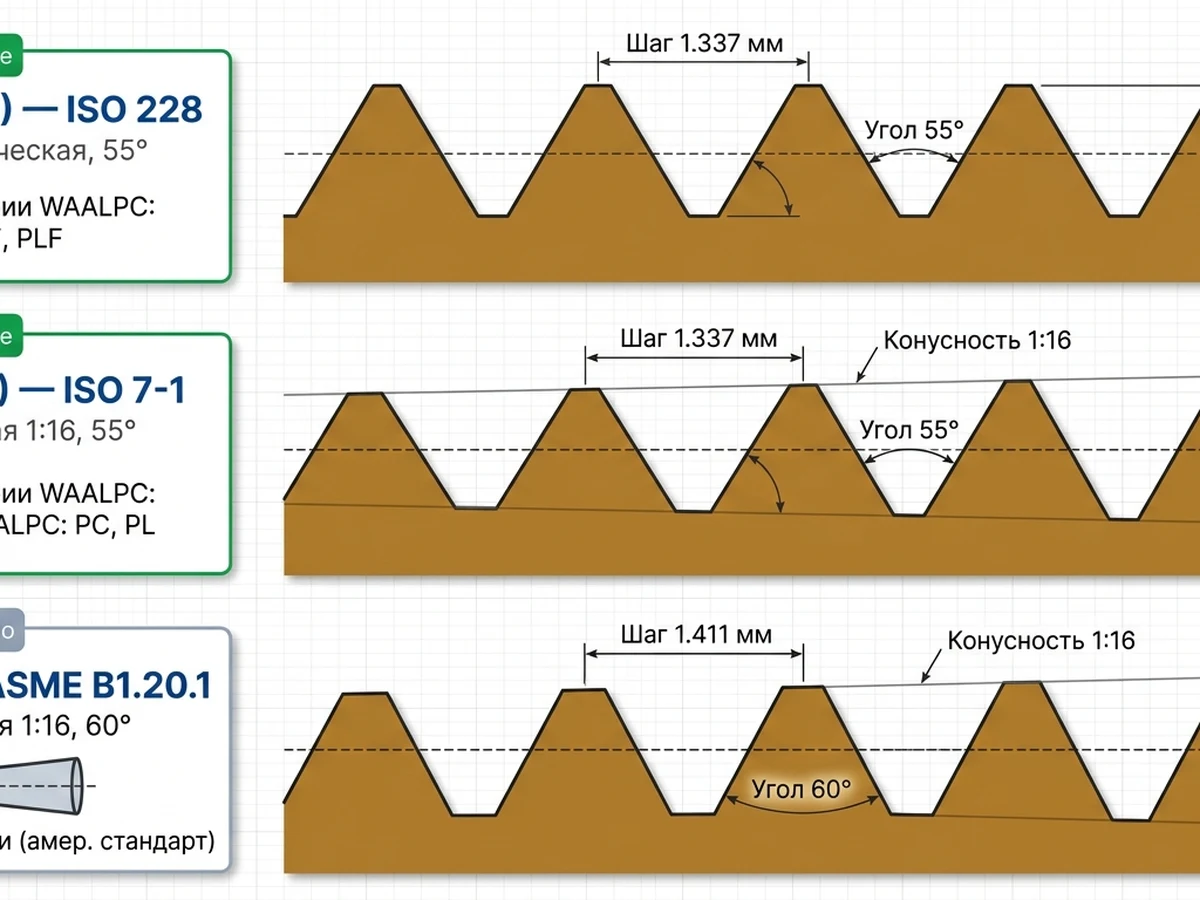

Геометрия профиля: G / R / NPT

55°

G (BSPP) — ISO 228

Для G1/4 шаг 1,337 мм, профиль 55°, форма цилиндрическая. Герметизация вне резьбы зависит от изделия. У нас PC-G имеет наружную G; у PCF08-02 и PLF08-02 внутренняя резьба — G1/4.

55°

R (BSPT) — ISO 7-1

Для R1/4 шаг 1,337 мм, профиль 55° и конусность 1:16. Наружная R рассчитана на штатную внутреннюю Rc или Rp с подходящим уплотняющим материалом. У стандартных PC и PL наружная R (PT).

60°

NPT — ASME B1.20.1

Для NPT 1/4 шаг 1,411 мм, профиль 60° и конусность 1:16. Прямую подмену G/R не допускают: профиль отличается, а на размерах 1/8, 1/4, 3/8 и 1 дюйм отличается и шаг.

Таблицы помогают предварительно определить тип резьбы; окончательный подбор выполняют по документации и контрольным средствам.

листайте таблицу вбок →

Параметр G (BSPP) R (BSPT) NPT M (метрика)
СтандартISO 228ISO 7-1ASME B1.20.1ISO 261
ФормаЦилиндрическийКонический 1:16Конический 1:16Цилиндрический
Угол флангов55°55°60°60°
УплотнениеПо конструкции изделия вне резьбыПо резьбе с разрешённым материаломПо инструкции конкретного изделияПо конструкции конкретного соединения
Рабочее давлениеОпределяется паспортом фитинга, уплотнения и сопрягаемого порта; стандарт резьбы не задаёт допустимое давление
ВиброустойчивостьЗависит от исполнения, уплотнения и момента затяжки; общего преимущества у одного из стандартов нет
Где применяетсяПорты и штуцеры с GПары R с Rc или RpПорты и штуцеры с NPTСоединения с заданными размером и шагом M
Цена (Ø8 × 1/4″, WAALPC)PC-G-8-02G — 120 ₽PC08-02 — 50 ₽Проверяют по конкретному изделию—
Совместимость с RТолько по документации парыR → Rc или RpЧерез переходникЧерез переходник
Совместимость с NPTЧерез переходникЧерез переходникПо документации парыЧерез переходник

Сравнительная таблица типоразмеров (диаметры и шаг)

листайте таблицу вбок →

Сравнительная таблица типоразмеров (диаметры и шаг)
Номинал G: основной d G шаг R: d в основной плоскости R шаг NPT: D трубы NPT шаг
1/8″9.73 мм0.907 мм9.73 мм0.907 мм10.29 мм0.941 мм
1/4″13.16 мм1.337 мм13.16 мм1.337 мм13.72 мм1.411 мм
3/8″16.66 мм1.337 мм16.66 мм1.337 мм17.15 мм1.411 мм
1/2″20.96 мм1.814 мм20.96 мм1.814 мм21.34 мм1.814 мм
3/4″26.44 мм1.814 мм26.44 мм1.814 мм26.67 мм1.814 мм
1″33.25 мм2.309 мм33.25 мм2.309 мм33.40 мм2.209 мм

Диаметры в этой таблице округлены. Метрическая резьба имеет собственные номинал и шаг, например M10×1 или M14×1,5; близость числа к трубному диаметру не означает эквивалентность или возможность замены.

Главное правило: совпадение основных размеров G и R не разрешает любую сборку. Штатные пары ISO 7-1 — наружная R с внутренней Rc либо Rp. G относится к ISO 228-1; R → G и G → Rp требуют документации конкретной пары. Справочный диаметр трубы D из таблицы NPT нельзя вычитать из диаметра резьбы G/R как один и тот же контрольный размер.

Что такое резьба NPT 1/8 и чем она отличается от G1/8 и R1/8?

NPT 1/8 — американская коническая трубная резьба: профиль 60°, 27 витков на дюйм, конусность 1:16; справочный наружный диаметр трубы D — около 10,29 мм, это не диаметр резьбы в калибровой плоскости. У G1/8 (BSP, ISO 228) профиль 55°, 28 витков на дюйм и наружный диаметр 9,728 мм; R1/8 (ISO 7) — тот же профиль 55° и 28 витков, но коническая. Угол профиля и шаг у NPT и у G/R разные, поэтому NPT 1/8 нельзя ввернуть в G1/8 или R1/8 «на глаз»: резьба либо не пойдёт, либо не уплотнит. Тип резьбы проверяют по маркировке и карточке изделия.

Контрольные размеры 1/8 NPT по ASME B1.20.1: средний диаметр на торце трубы 9,233 мм, в плоскости ручного свинчивания 9,489 мм, длина ручного свинчивания 4,10 мм, эффективная длина наружной резьбы 6,7 мм. Типовой случай — датчик давления или манометр с резьбой NPT 1/8 в порту G1/8: нужен переходник между G1/8 и NPT 1/8, а не подгонка силой.

Что определяет надёжность соединений G и R при монтаже?

Общего преимущества по ресурсу или виброустойчивости стандарт G либо R не гарантирует. Проверяют совместимость порта и фитинга, состояние уплотнения, затяжку по паспорту, внешние нагрузки и условия работы.

  • Для G важны предусмотренные изготовителем поверхности вне резьбы и подходящее уплотнение.
  • Для R с Rc или Rp важны исправная резьба, разрешённый уплотняющий материал и порядок сборки. Отсутствие торцевого кольца не означает отсутствие износа или утечек.
  • Трубку и фитинг защищают от нагрузок, вибрации и изгиба по инструкции. Рабочее давление определяют по паспорту узла.

Фитинг, распределитель и цилиндр подбирают по реальным портам каждого изделия; универсальная «оптимальная связка R» не требуется.

Соответствие Ду (DN) ↔ дюйм ↔ G / R / NPT

листайте таблицу вбок →

Соответствие Ду (DN) ↔ дюйм ↔ G / R / NPT
Ду (DN)ДюймBSPP (цил.)BSPT (кон.)NPT (кон. 60°)
Ду61/8″G1/8R1/8NPT 1/8
Ду81/4″G1/4R1/4NPT 1/4
Ду103/8″G3/8R3/8NPT 3/8
Ду151/2″G1/2R1/2NPT 1/2
Ду203/4″G3/4R3/4NPT 3/4
Ду251″G1R1NPT 1

Это распространённое соответствие номиналов, а не измеренный проход конкретного фитинга. Ду15 (DN15) обычно соответствует номиналу 1/2 дюйма; основной наружный диаметр G1/2 равен 20,955 мм. Проходное сечение берут из чертежа изделия.

Какую резьбу выбрать в вашем случае?

Калькулятор подбора резьбы

Наружный диаметр NPT указан по трубе (ASME B1.20.1); у G и R — наружный диаметр резьбы в основной плоскости.

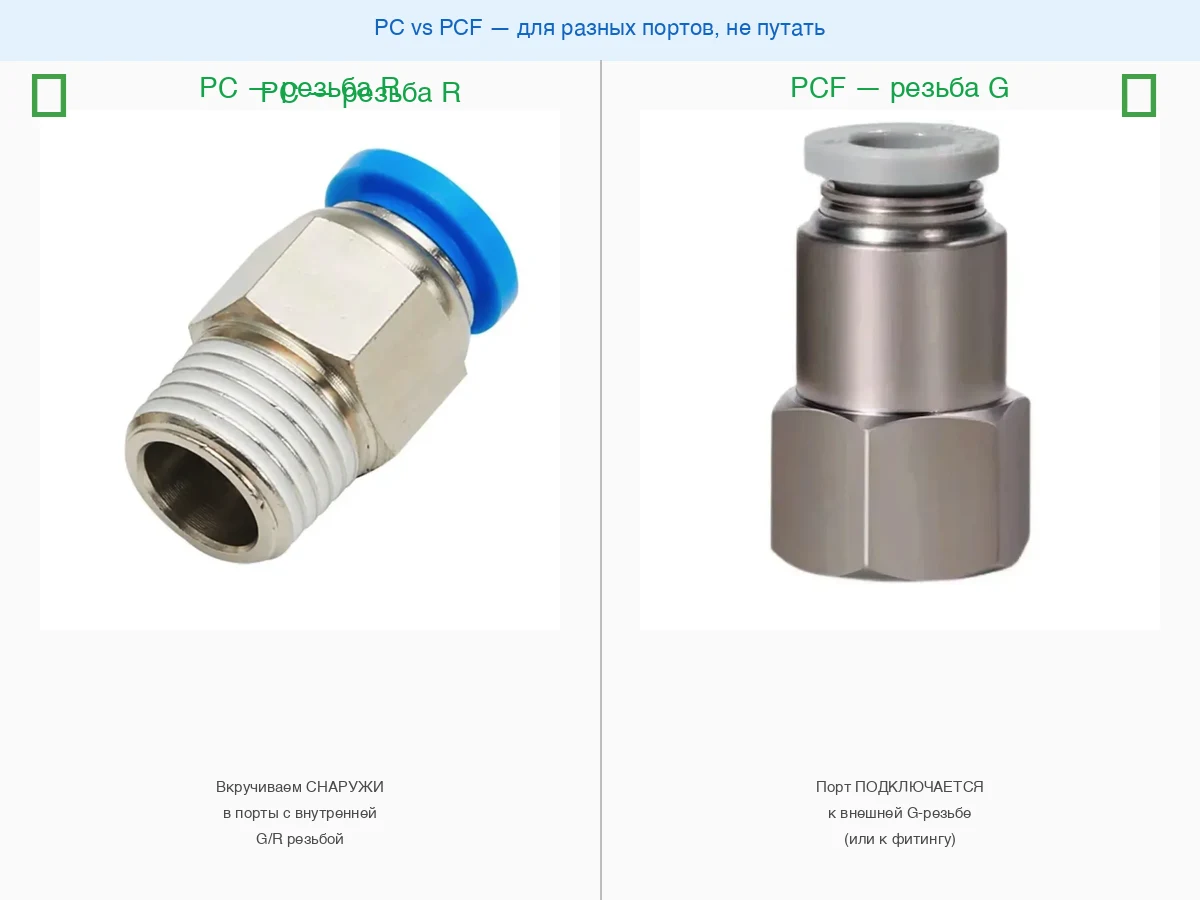

PC — наружная R
«Папа» в порт оборудования
R 1/8″ – 1/2″
Наружную R стандартного PC подбирают к порту Rc или Rp. Возможность установки в G-порт проверяют по документации пары; материал уплотнения — по инструкции.
vs
PCF — внутренняя G
«Мама» под наружный фитинг
Пример: PCF08-02 — G1/4
Внутренняя резьба PCF08-02 — цилиндрическая G1/4. Полный код задаёт размер и исполнение.
PC имеет наружную, PCF — внутреннюю резьбу. Перед заказом сверяют полное обозначение обеих сторон, номинал и условия уплотнения; пол порта сам по себе не определяет серию.

Чтобы не гадать и не открывать снова эту таблицу — вот четыре типовых сценария:

Делаете новую пневмолинию с нуля

Выберите порты оборудования и разрешённые сопряжения по проекту, затем типы фитингов и уплотнений. Стандарт R не выбирают только из-за общего обещания дешевизны или ресурса.

Каталог фитингов R →

Ремонтируете европейский станок

Определите резьбу по паспорту, чертежу и контрольному средству. Страна или бренд не задают стандарт конкретного порта. Для G нужны подходящие геометрия и уплотнение вне резьбы.

Фитинги G →

Ремонт американского оборудования

Если в паспорте указан NPT 1/4, подбирают соответствующее исполнение либо переходник с точно заданными сторонами. NPT и BSP одного номинала не подменяют друг другом. Наличие нужного изделия проверяют отдельно.

Подобрать переходник → ✉️ info@corneta.ru

Российское/советское оборудование

Встречаются метрические и трубные резьбы. Проверяют обозначение, шаг, профиль и уплотняющую геометрию по паспорту; близость диаметра M и G не означает совместимость. Встречается и коническая дюймовая резьба «К» по ГОСТ 6111-52: угол профиля 60°, конусность 1:16, шаги как у NPT. Трубная коническая R (ГОСТ 6211-81, соответствует ISO 7-1) имеет угол 55°, поэтому К и R между собой не сопрягаются, даже если диаметр и число ниток на дюйм близки.

Как сравнивать стоимость соединений G и R?

Тип резьбы сам по себе не задаёт цену. Сравнивают конкретные изделия с одинаковым назначением, диаметром трубки, материалами, диапазоном давления и полной конструкцией соединения.

Например, у нас PC08-02 с наружной R1/4 — 50 ₽, PC-G-8-02G с наружной G1/4 — 120 ₽. Цены берутся из текущего реестра; разница этих двух исполнений не доказывает, что любой G всегда дороже R.

Для G проверяют предусмотренные поверхности и уплотнение вне резьбы. Для R/Rc/Rp и NPT используют материал и способ нанесения по инструкции: заводское покрытие, лента либо другой разрешённый вариант. Лишний материал не должен попадать внутрь линии. Обозначение резьбы не делает анаэробный герметик единственно допустимым.

Сколько стоит неправильный выбор резьбы G или R?

Условный пример стоимости утечек. Для примера принимаем стоимость 1 м³ свободного воздуха 1,16 ₽: тариф 7 ₽/кВт·ч и удельный расход энергии 1,16 / 7 ≈ 0,166 кВт·ч/м³. Это допущение, а не постоянная цена воздуха при 6 бар. Энергетический расход фактического компрессора берут из измерений или характеристики при его рабочем давлении.

Расходы 10 и 40 л/мин ниже приняты как исходные данные примера на одном базисе приведения свободного воздуха; они не выведены из отверстий 0,5 и 1 мм. Для расчёта через отверстие нужны форма и коэффициент расхода, давление, температура и условия приведения. Расход в данном примере приведён к 20 °C и 100 кПа абсолютного давления; этот базис следует использовать и для удельной энергии.

листайте таблицу вбок →

ПримерПринятый расход свободного воздухаГодовой объёмРасходы на воздух за год
Утечка A10 л/мин5 256 м³≈ 6 100 ₽
Утечка B40 л/мин21 024 м³≈ 24 400 ₽
Принято: 5 % из 500 соединений имеют расход утечки A25 × 10 = 250 л/мин131 400 м³≈ 152 400 ₽

Условия: постоянные расходы в течение 8 760 часов (365 дней по 24 часа). V = Q × 60 × 8 760 / 1 000; стоимость = V × 1,16. До округления получаются 6 096,96; 24 387,84 и 152 424 ₽. Потери при иной длительности, удельной энергии или тарифе пересчитывают; размер утечки по слышимости не определяют.

Герметичность проверяют после сборки по инструкции изготовителя. Момент и способ уплотнения не назначают по одному размеру резьбы. Утечки устраняют в соединениях любого стандарта; переход на R сам по себе не гарантирует снижение затрат. Подробнее — как искать утечки воздуха.

Совместимость стандартов резьб в пневматике

Совместимость стандартов резьб в пневматике
Наружная → внутренняяУсловие сборкиУплотнение
G → GСоответствующие размеры, допуски и конструкция поверхностейВне резьбы, по документации изделия
R → RcШтатная пара ISO 7-1По резьбе с разрешённым материалом
R → RpШтатная пара ISO 7-1; Rp не тождественна GПо резьбе с разрешённым материалом
R → G или G → RpТолько при документированном разрешении конкретной конструкции; общая таблица не разрешает эту сборкуПо документации пары
G → Rc; NPT ↔ G/RПрямую подмену не допускают; нужен правильно подобранный переходникПроверяют отдельно на каждой стороне переходника

Переходники и резьбовые фитинги WAALPC

Для сравнения ниже выбраны пять конкретных цанговых фитингов WAALPC под трубку с наружным диаметром 8 мм. У PC08-02 и PL08-02 наружная R1/4, у PC-G-8-02G — наружная G1/4. У PCF08-02 и PLF08-02 внутренняя резьба G1/4. Совпадение номинала 1/4 не отменяет проверки ответного порта, уплотняющей конструкции и рабочего режима.

Полный артикул — карточка серииПрисоединение, трубка Ø8 ммТекущая цена
PC08-02Прямой, наружная R1/450 ₽
PL08-02Угловой 90°, наружная R1/470 ₽
PC-G-8-02GПрямой, наружная G1/4120 ₽
PCF08-02Прямой, внутренняя G1/490 ₽
PLF08-02Угловой 90°, внутренняя G1/4140 ₽

Наличие, срок и точное исполнение проверяют в соответствующей карточке; таблица не является комплектом совместимых половинок соединения.

→ Переходники в каталоге  |  Все пневматические фитинги и штуцеры

Для перехода между NPT и G/R нужны точно заданные наружная/внутренняя стороны и номиналы. Наличие готового переходника в нашем каталоге не подтверждено этой таблицей; пришлите обозначения обоих портов для подбора: 8 800 350-01-08 или info@corneta.ru. Инженер ответит за 1 рабочий день.

Какие серии фитингов есть в нашем каталоге?

Серии каталога с указанием резьбы:

Не уверены в выборе резьбы?

Подбор фитингов даёт направление в каталог по выбранным параметрам. Он не подтверждает полный артикул и совместимость конкретной пары; нужную резьбу и уплотнение сверяют по чертежу и паспорту.

🔩 Подбор фитингов

Типы цанговых фитингов и порядок монтажа — типы фитингов и монтаж.

Не нашли нужный типоразмер?

Для подбора цангового фитинга укажите полный стандарт и номинал порта, наружный диаметр трубки, форму соединения и рабочие условия. Для подбора совместимого аналога Festo QS/QSL или SMC KQ2 сравнивают конкретные исполнения, а не только название семейства. Совместимые позиции WAALPC — аналоги SMC. Совместимые позиции WAALPC — аналоги Festo.

Не удаётся определить резьбу самостоятельно? В заявке на подбор пришлите фото узла с резьбой или шильдика, артикул, рабочее давление и среду — по ним подберём фитинг.

Чем различаются резьбы G и R и почему это деньги вашего цеха?

R — наружная коническая резьба для предусмотренной пары с Rc или Rp и разрешённым уплотнением. G герметизируют вне резьбы. Надёжность, повторную сборку и цену определяет конкретное изделие; стандарт сам по себе не гарантирует преимущество.

Правильный выбор резьбы в паре с культурой монтажа трубки и грамотной подготовкой воздуха — три кита надёжной пневмосистемы, которая не будет преподносить сюрпризов.

Перейти в каталог фитингов → Связаться с инженером

Проверьте знания в тренажёре

Пройдите интерактивные сценарии и проверьте, как вы усвоили материал:

▶ Сценарий 1: «Первый день на заводе» — Выбор резьбы G1/4 для FRL

▶ Сценарий 4: «Мастер подбора» — Вопрос покупателей о резьбах

▶ Сценарий 6: «Разрушитель мифов» — Миф: G и R — одна и та же резьба?

Учебные сценарии помогают повторить материал; технический подбор конкретного соединения выполняют по документации изделий.

Калькулятор расхода воздуха оценивает среднее потребление цилиндров за заданный цикл. Пиковое потребление, утечки, опорные условия расхода и режим компрессора проверяют отдельно.


Какие инструменты пригодятся?

Попробуйте наши бесплатные онлайн-инструменты для расчёта и проектирования пневматических систем:


Какие товары подходят?

Цена и наличие позиций из этого раздела:

Какие вопросы чаще всего задают?

Можно ли соединить наружную R с внутренней G?

Штатная цилиндрическая ответная резьба ISO 7-1 для наружной R обозначается Rp. Она не тождественна G по ISO 228-1. Сборку R → G допускают только по документации конкретной конструкции; добавление жидкого герметика само по себе такого разрешения не даёт.

Почему наружную G не подменяют наружной R для порта Rc?

У G цилиндрическая форма, у Rc — внутренняя коническая. Это разные пары и условия уплотнения. Прямую подмену не допускают; подбирают соответствующий фитинг или переходник. Заклинившее соединение не дотягивают силой: проверяют стандарт, состояние и допуски.

Можно ли ставить 1/8 NPT в порт G1/8?

Нет, это разные резьбы. У NPT 1/8 профиль 60° и 27 ниток на дюйм (шаг 0,941 мм), у G1/8 профиль 55° и 28 ниток на дюйм (шаг 0,907 мм), к тому же NPT коническая, а G цилиндрическая. Разные угол профиля и шаг не дают резьбам сесть друг в друга и уплотниться, поэтому к порту NPT берут ответную деталь NPT, а к порту G1/8 — деталь с резьбой G или R. Если нужна стыковка разных стандартов, используют переходник и сверяют обе резьбы по таблице выше.

В чём разница G, R, Rc и Rp?

G по ISO 228-1 — цилиндрическая резьба с герметизацией вне резьбы. В ISO 7-1 R — наружная коническая, Rc — внутренняя коническая, Rp — внутренняя цилиндрическая. Штатные пары R → Rc и R → Rp герметизируют по резьбе с предусмотренным материалом. Rp не тождественна G; другие сочетания требуют документации конкретной пары.

Совместима ли резьба NPT с G или R?

Прямую подмену не допускают: профиль NPT имеет угол 60°, G/R — 55°. На размерах 1/2 и 3/4 число ниток одинаково (14), но это не подтверждает совместимость. Между NPT и G/R используют переходник с точно обозначенными сторонами; справочный D трубы NPT не является диаметром резьбы в калибровой плоскости.

Что такое NPTF и как читать «1/8-27 NPTF»?

Запись 1/8-27 означает номинал 1/8 дюйма и 27 ниток на дюйм (шаг 0,941 мм); наружный диаметр трубы для этого размера — 10,29 мм, это не диаметр резьбы в калибровой плоскости. NPTF (Dryseal, ANSI B1.20.3) — вариант NPT с тем же углом профиля 60°, конусом 1:16 и шагом, но с усечёнными вершинами и впадинами: такая резьба рассчитана на герметичность без уплотнителя. NPT и NPTF свинчиваются между собой, но смешанное соединение NPT/NPTF выполняют с уплотнителем. От G и R обе резьбы отличаются углом профиля (60° против 55°), поэтому прямую подмену не допускают. Давление в psi в описании фитинга (например, 145–500 psi) — рабочее давление изделия, а не параметр резьбы: 1 psi = 0,0689 бар, то есть 145 psi ≈ 10 бар, 500 psi ≈ 34,5 бар.

Какую резьбу выбрать для новой линии?

Выбирают совместимые порты и фитинги по проекту, рабочим условиям и документации. Страна изготовителя не задаёт стандарт конкретного порта. У G проверяют уплотняющие поверхности вне резьбы; у R с Rc или Rp — разрешённый материал и порядок сборки. Универсального преимущества по цене, ресурсу или повторной разборке нет.

Как устранить утечку на соединении R?

Изолируйте источник, сбросьте давление и проверьте его отсутствие перед разборкой. Осмотрите и очистите детали по инструкции, проверьте соответствие R ответной Rc или Rp. Уплотняющий материал и возможность повторного применения выбирают по документации конкретного изделия, затем затягивают с указанным для него моментом и проверяют герметичность. Общего момента для любого R1/4 или R1/2 нет.

Какие резьбы у пяти выбранных фитингов WAALPC?

PC08-02 и PL08-02 имеют наружную R1/4, PC-G-8-02G — наружную G1/4. У PCF08-02 и PLF08-02 внутренняя резьба G1/4. Это отдельные полные артикулы под трубку Ø8 мм. Ответную резьбу, уплотнение и условия работы сверяют до сборки.

Какие резьбовые стандарты учитывать при подборе совместимого аналога импортной арматуры?

При подборе аналога проверяют стандарт резьбы конкретного порта по полному обозначению и документации. Бренд или страна не заменяют эту проверку. Номиналы G1/4, R1/4 и NPT 1/4 сами по себе не доказывают совместимость. У G1/4 и R1/4 совпадают угол профиля и шаг, но различаются форма и требования к уплотнению. У NPT 1/4 другие угол профиля и шаг. Конкретную пару проверяют по документации обоих соединяемых изделий.

У выбранных стандартных WAALPC PC08-02/PL08-02 наружная R1/4, у PC-G-8-02G — наружная G1/4. PCF08-02/PLF08-02 имеют внутреннюю G1/4. Сравнивают полный код, резьбу, уплотняющие поверхности и рабочие условия.
Размеры и определения сверены по ISO 7-1:1994 (официальное издание SIST), области ISO 228-1:2000, справочнику Swagelok MS-13-77 и таблице HY-LOK H-310PF, стр. 38. Значения NPT L2 сохранены. Внутренняя резьба наших PCF08-02/PLF08-02 — G; чужие каталоги AirTAC/SMC не являются паспортами WAALPC. Совместимые позиции WAALPC — аналоги AirTAC.

Если на руках список арматуры со смешанными резьбами G / NPT / R — пришлите список, и инженер вернёт таблицу с указанием совместимых WAALPC аналогов и резьбовых переходников там, где нужны.

→ Подбор аналога арматуры по списку

Подобрать по теме

Какие разделы и серии подходят к теме?

Разделы каталога и страницы серий по теме статьи: Festo PC, AirTAC PC, Festo PL.

Какие материалы по резьбам пригодятся ещё?

Смотрите также: Цанговые фитинги по ISO 16030 — резьбовые порты цанговых соединений тех же серий G/M5.

🔧 Нужен этот компонент — подберём и привезём
От 40 ₽. ГТД для тендеров. Не нашли свой типоразмер — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.

Нормативные документы

  • ISO 228 (2000) — трубная цилиндрическая резьба G, соединение без уплотнения по резьбе
  • ISO 261 (1998) — метрическая резьба общего назначения, общий план
  • ГОСТ 6357-81 — трубная цилиндрическая резьба
  • ГОСТ 6211-81 — трубная коническая резьба
Ещё по теме: артикулы, аналоги и статьи (11)

Пришлите список позиций — вернём варианты с ценами

Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
📐 Расчёт под вашу задачу: PC

Главный инженер CORNETA.TECH ответит за 1 рабочий день: Фитинг прямой цанговый, наружная резьба PC: 30 исполнений, цена от 40 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
Автор: команда CORNETA.TECH.
MAX
