Пневмораспределитель: принцип работы, виды и классификация

Пневмораспределитель: принцип работы, виды и классификация

Пневмораспределитель — это устройство, которое направляет сжатый воздух по нужным каналам и тем самым управляет движением пневмоцилиндра. Внутри корпуса подвижный элемент (золотник или затвор) по сигналу меняет положение и соединяет одни каналы с другими. Главные признаки классификации — число линий (портов), число позиций, способ управления и поведение после снятия сигнала. Обозначение 5/2 читается так: пять линий, две позиции.

Подобрать и купить пневмораспределители в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC 3VWAALPC 3VРезьба: G1/8, G1/4, G3/8, G1/2, M5
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 550 ₽3V210-M5-AC36V
WAALPC 4VWAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПа
от 820 ₽4V210-06-AC110V
WAALPC 4V-5-3WAALPC 4V-5-3Резьба: G1/8, G1/4, G3/8, G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 1 850 ₽4V230C-08-AC110V
WAALPC 4MWAALPC 4MРезьба: G1/8, G1/4, G3/8
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 950 ₽4M210-06-AC220V
WAALPC MVSCWAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПа
от 1 310 ₽MVSC-220-4E1-AC110V
Совместимые аналоги (5)
Содержание статьи (10 разделов)
  1. Из чего состоит распределитель и как он работает?
  2. Как читать обозначение и номера портов?
  3. Классификация пневмораспределителей
  4. Виды по числу линий и позиций
  5. Нормально закрытый и нормально открытый, моностабильный и бистабильный
  6. Трёхпозиционные: закрытый, открытый центр и центр под давлением
  7. Способы управления
  8. Как выбрать распределитель за четыре вопроса?
  9. Типичные ошибки
  10. Какие вопросы чаще всего задают про пневмораспределители?

Из чего состоит распределитель и как он работает?

Корпус с присоединительными отверстиями, подвижный элемент, уплотнения и привод. Привод получает сигнал и перемещает подвижный элемент в другую позицию. От позиции зависит, какие порты соединены между собой. Когда сигнал снимается, подвижный элемент возвращается пружиной или остаётся на месте — это зависит от исполнения.

Возьмём самый частый случай: 5/2 для двустороннего цилиндра. Линия 1 — подвод сжатого воздуха, линии 2 и 4 идут к двум полостям цилиндра, линии 3 и 5 — выхлопы в атмосферу. В одной позиции воздух идёт 1→2, а полость на линии 4 сообщается с выхлопом 5. После переключения воздух идёт 1→4, а линия 2 выходит в выхлоп 3. Шток цилиндра движется в одну сторону, затем в другую. Какую полость цилиндра подключить к линии 2, а какую к 4 — решает схема.

Внутреннее устройство бывает двух видов. В клапанном распределителе затвор прижимается к седлу и открывает или перекрывает проход. В золотниковом цилиндрический золотник скользит в расточке корпуса, а его пояски и канавки соединяют нужные порты. Уплотнение бывает эластичным (резиновые кольца или манжеты) или металлическим (пара золотник-гильза с малым зазором).

Как читать обозначение и номера портов?

Запись n/m значит: n линий (присоединительных отверстий) и m позиций, то есть 2/2, 3/2, 5/2, 5/3. Порты нумеруются по ISO 11727: 1 — подвод, 2 и 4 — рабочие выходы, 3 и 5 — выхлопы, 12 и 14 — линии управления (12 включает соединение 1→2, 14 — соединение 1→4). На схемах по ISO 1219-1 каждая позиция нарисована отдельным квадратом, а линии подключают к квадрату исходного положения (у моностабильного — положение пружины, у 5/3 — средний квадрат). О том, как читать такие схемы, — в статье чтение пневмосхем ISO 1219-1.

Разберём реальный артикул 4V210-08-DC24V (840 ₽): серия 4V, типоразмер корпуса 2 (серия 200), конфигурация 10 — 5/2 моностабильный с одной катушкой и пружинным возвратом, 08 — присоединение G1/4 (у того же корпуса есть -06 под G1/8), катушка на 24 В постоянного тока. Для 5/3 в серии 4V используют конфигурации 30 и буквенный код центра: C — закрытый, E — открытый, P — под давлением.

Классификация пневмораспределителей

Один и тот же распределитель описывается сразу несколькими признаками: например, «5/2, моностабильный, электромагнитный, золотниковый, резьбовой».

Признак Варианты Что это значит на практике
Число линий (портов) 2, 3, 4, 5 Сколько каналов нужно соединить: подвод, рабочие выходы, выхлопы
Число позиций 2 или 3 Две — крайние состояния, третья (средняя) — остановка, освобождение цилиндра или подача давления в обе полости
Исходное положение (для 2/2 и 3/2) нормально закрытый (НЗ), нормально открытый (НО) Закрыт ли проход подвода без сигнала
Возврат моностабильный (пружина), бистабильный (два сигнала) Куда распределитель встанет, когда сигнал снят
Центр трёхпозиционного закрытый (C), на выхлоп (E), под давлением (P) Что происходит с рабочими линиями в средней позиции
Конструкция клапанная (седло и затвор), золотниковая Как внутри перекрываются каналы
Управление электромагнитное, пневматическое, ручное, механическое Чем переключается: катушка, давление воздуха, рычаг или педаль, кулачок
Присоединение резьбовое, на монтажной плите Как распределитель подключается к трубопроводу

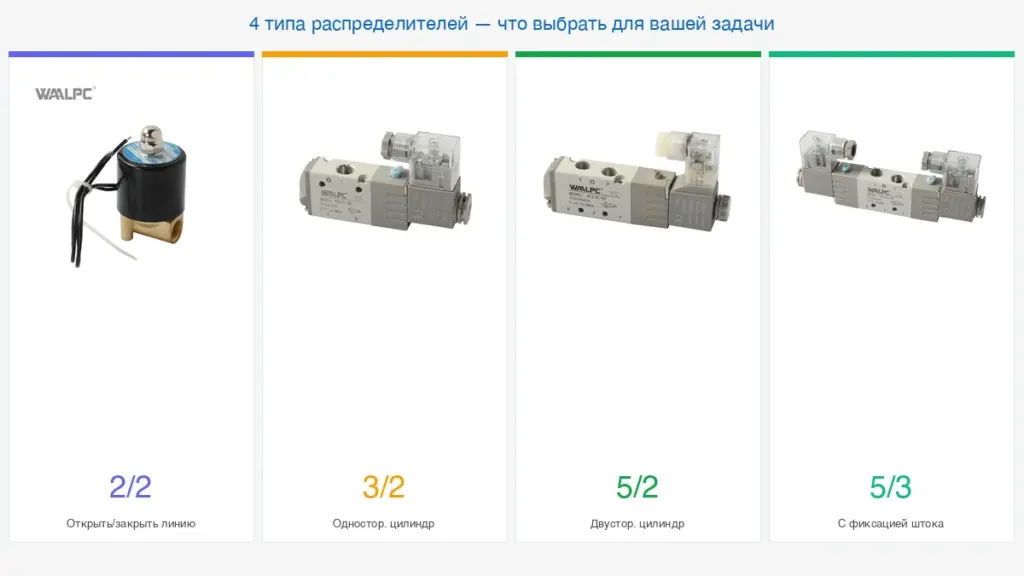

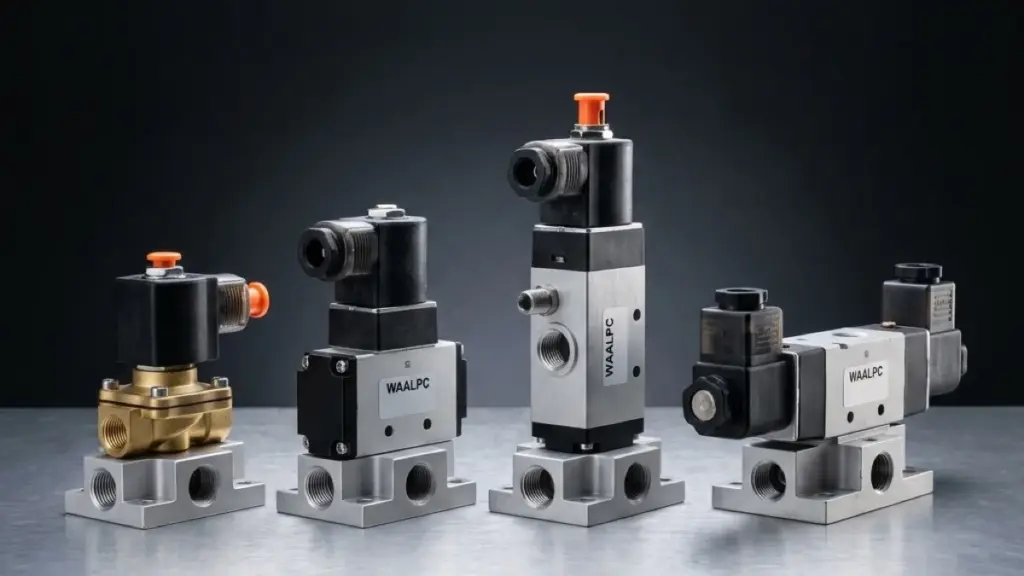

Виды по числу линий и позиций

листайте таблицу вбок →

Обозначение Линии Что делает Какой цилиндр Серии WAALPC и статья
2/2 2: вход и выход Открывает или перекрывает одну линию Не управляет движением; отсечка, продувка 2V; статья про 2/2 и 2W
3/2 3: подвод 1, рабочая 2, выхлоп 3 Подаёт воздух в линию 2 или выпускает её в атмосферу Односторонний (возврат пружиной), пилот для крупного распределителя 3V, 3A; статья про 3/2
4/2 4: подвод, две рабочие, один общий выхлоп Поочерёдно подаёт воздух в две рабочие линии Двусторонний (по функции как 5/2, с одним общим выхлопом) В каталоге WAALPC основная линейка — 5-линейная
5/2 5: подвод 1, рабочие 2 и 4, выхлопы 3 и 5 Меняет местами подачу и выпуск в двух рабочих линиях Двусторонний — самый частый вариант 4V, 4A; статья про 5/2
5/3 5, три позиции То же, что 5/2, плюс средняя позиция Двусторонний, когда нужна остановка или свободный ход 4V 5/3; статья про 5/3

Односторонний цилиндр с пружинным возвратом управляется распределителем 3/2, например 3V210-08-DC24V (910 ₽). Для двустороннего цилиндра обычно ставят 5/2 или 5/3, потому что у такого цилиндра две рабочие полости и каждой требуется свой канал подачи и выпуска.

Решение в каталоге

Распределители WAALPC 3V, 4V, 3A, 4A и 5/3 — полный ряд по линиям, позициям и управлению.

Подобрать в каталоге пневмораспределителей

Нормально закрытый и нормально открытый, моностабильный и бистабильный

У 2/2 и 3/2 исходное положение описывают словами «нормально закрытый» (НЗ) и «нормально открытый» (НО). У НЗ без сигнала подвод перекрыт (для 3/2 рабочая линия при этом сообщается с выхлопом). У НО без сигнала подвод открыт. Исходным считается положение, в которое распределитель приходит под действием пружины, когда сигнала нет.

Моностабильный распределитель после снятия сигнала возвращается сам. Бистабильный остаётся в последней позиции, и обратное переключение требует нового сигнала на другой привод. Что случится с цилиндром при пропадании питания, зависит именно от этого выбора, поэтому его делают по условиям безопасности, а не по цене.

Трёхпозиционные: закрытый, открытый центр и центр под давлением

У 5/3 средняя позиция бывает трёх видов. Закрытый центр (C): рабочие линии 2 и 4 перекрыты, цилиндр останавливается. Воздух сжимаем, поэтому под внешней нагрузкой шток всё же смещается — точной фиксации в точке такая схема не даёт. Центр на выхлоп (E): обе рабочие линии соединены с выхлопом, шток можно сдвинуть рукой. Центр под давлением (P): на обе рабочие линии подаётся давление. Пример — 4V230C-08-DC24V (1 850 ₽) с закрытым центром. Центр выбирают по условиям отказа питания. В схемах с пневмозамками закрытый центр не подходит: давление остаётся в линии управления замка, замок не закрывается и шток не удерживается; там нужен центр на выхлоп.

Способы управления

Способ управления Как переключается Где встречается
Электромагнитный Ток идёт в катушку (соленоид), магнитное поле перемещает якорь Основной вариант при управлении от контроллера, реле, кнопки; у нас — серии 3V и 4V
Пневматический Переключает давление воздуха в управляющем канале Каскадные схемы, где один небольшой распределитель управляет несколькими; у нас — серии 3A и 4A
Ручной Рычаг, кнопка или педаль Стенды, наладка, ручной запуск; у нас — FV с педалью
Механический Кулачок, ролик, упор Тактовые схемы без электроники

Если распределитель управляется давлением воздуха, ему не нужна катушка, и такой вариант выбирают, когда к месту установки нельзя подвести электропитание. Серии 4A210-08 (740 ₽) и 3A с пневматическим управлением подходят для таких узлов.

Как выбрать распределитель за четыре вопроса?

  1. Что управляется: линия (тогда 2/2) или цилиндр.
  2. Односторонний цилиндр или двусторонний: 3/2 или 5/2.
  3. Нужна ли остановка в промежуточной точке или свободное состояние при потере питания: тогда 5/3 с подходящим центром.
  4. Чем управлять: катушка (какое напряжение), воздух, рука, механика.

После типа проверьте присоединение и пропускную способность по расходу цилиндра: калькулятор Cv/Kv, подбор распределителя, скорость цилиндра. На выхлопные порты 3 и 5 ставят глушители, например серии PST (PST-02, 90 ₽): это снижает шум выхлопа; резьбу глушителя подбирают по выхлопному порту выбранного распределителя. Двусторонний цилиндр ISO 15552, который обычно ставят с 5/2, — DSBC-32-100-P (3 540 ₽).

Типичные ошибки

  • Поставили 3/2 на двусторонний цилиндр: у 3/2 одна рабочая линия, и вторая полость остаётся без управления.
  • Выбрали бистабильный там, где при потере питания шток должен вернуться в безопасное положение.
  • Закрытый центр 5/3 выбрали в схеме с пневмозамками.
  • Не проверили пропускную способность: присоединительная резьба сама по себе расход не определяет.
  • Ожидали от закрытого центра точной остановки под нагрузкой.

Какие вопросы чаще всего задают про пневмораспределители?

Чем пневмораспределитель отличается от электромагнитного клапана?

Распределитель направляет воздух по разным каналам и управляет движением цилиндра, а клапан 2/2 только открывает или перекрывает одну линию. Слово «электромагнитный» описывает привод (катушку), а не число линий: электромагнитное управление бывает и у 2/2, и у 3/2, и у 5/2. Про простейший тип — в статье распределитель 2/2 и клапан 2W.

Что значит 5/2 в обозначении распределителя?

Первая цифра — число присоединяемых линий (портов), вторая — число позиций. 5/2 — пять линий и две позиции: подвод воздуха, два рабочих выхода к цилиндру и два выхлопа. Такой распределитель управляет двусторонним цилиндром.

Какой распределитель нужен для одностороннего цилиндра?

Обычно 3/2: он подаёт воздух в рабочую полость и выпускает его в атмосферу, а обратно шток возвращает пружина цилиндра. Исполнение — нормально закрытое или нормально открытое — выбирают по тому, что должно происходить без сигнала. Подробнее — в статье распределитель 3/2: НО и НЗ.

Чем моностабильный распределитель отличается от бистабильного?

Моностабильный возвращается в исходную позицию сам, когда сигнал снят, — обычно пружиной. Бистабильный остаётся в последней позиции, а для обратного переключения ему нужен противоположный сигнал; после потери и возврата питания его положение нужно проверять. Различие в поведении при пропадании сигнала разобрано в статье моностабильный и бистабильный распределитель.

Для чего нужен 5/3 и что значит закрытый, открытый центр и центр под давлением?

Средняя позиция нужна, чтобы остановить цилиндр или освободить его. При закрытом центре (C) рабочие линии перекрыты, при центре на выхлоп (E) обе соединены с выхлопом, при центре под давлением (P) на обе рабочие линии подаётся давление. Выбор центра зависит от нагрузки и от того, что должно случиться при потере питания. Подробнее — в статье распределитель 5/3 с закрытым центром.

Чем отличаются клапанный и золотниковый распределители?

В клапанном затвор прижимается к седлу и открывает или закрывает проход, в золотниковом цилиндрический золотник скользит в расточке корпуса и своими поясками соединяет нужные каналы. Для промышленных 5/2 и 5/3 чаще встречается золотниковая схема, для простых 2/2 и 3/2 — обе.

Как подобрать распределитель под свой цилиндр?

Определите тип цилиндра (односторонний или двусторонний), нужное поведение при отказе питания, напряжение катушки и размер присоединения, а затем проверьте пропускную способность по расходу цилиндра. Помогут калькулятор подбора распределителя и калькулятор Cv/Kv.
