Как отрегулировать скорость пневмоцилиндра дросселем

Как отрегулировать скорость пневмоцилиндра дросселем

Кратко: скорость штока регулируют дросселями с обратным клапаном на выходе — на выхлопе каждой полости: начинают с почти закрытого дросселя и открывают до нужной скорости. Винты демпфирования в крышках (исполнение PPV) настраивают торможение в конце хода: закрутить — мягче остановка, открутить — жёстче; их подстраивают после дросселей, на рабочем давлении.

Товары из статьи

Поставка всех позиций — 3–5 недель.

Дроссели с наружной резьбой SL (банджо) — каталог пневматикиWAALPC SLДроссель угловой с наружной резьбой
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 мм
от 110 ₽SL06-M5
WAALPC JSCWAALPC JSCот 75 ₽JSC4-M5
WAALPC ASWAALPC ASДроссель-регулятор скорости встроенный
Давление: до 1,0 МПа
от 180 ₽AS1201F-M5-06A
WAALPC TH-SQWAALPC TH-SQот 530 ₽TH-SQ-4-M5
Дроссели цельнолатунные — каталог пневматикиWAALPC TH-SLот 530 ₽TH-SL-4-M5

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Дросселирование пневмоцилиндра — одна из тех тем, где неправильный выбор схемы (дросселирование входа вместо выхода) превращает точный инструмент в неуправляемую пружину. Если ваш цилиндр «танцует» рывками, резко выстреливает в начале хода или замирает на полпути — скорее всего, проблема не в оборудовании, а в том, с какой стороны стоит дроссель (например, угловой регулятор скорости JSC6-01).

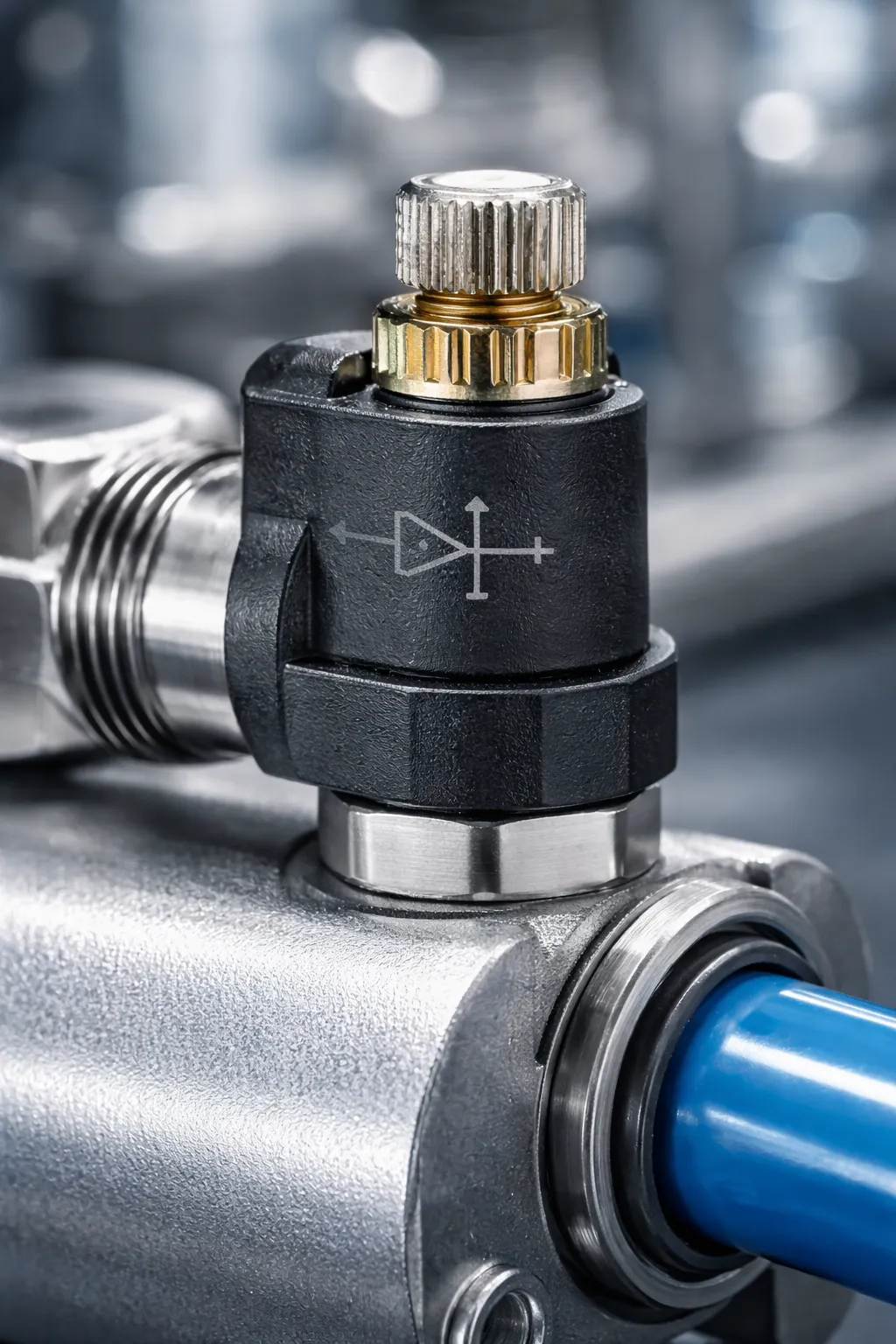

Для прямого монтажа с цанговым подключением трубки — серия SL (Ø4–12 мм, резьба R1/8″–R1/2″), например SL06-01A (трубка Ø6 мм, наружная резьба R1/8).

⚡ Главное — за 30 секунд:
  • Дросселирование на входе создаёт эффект «сжатой пружины» — отсюда рывки и прерывистое скольжение.
  • Дросселирование на выходе создаёт противодавление — это точка опоры, которая делает движение плавным.
  • Правильная настройка занимает 5 минут и не требует приборов.

Почему воздух — это не масло? Физика дросселирования пневмоцилиндра

В гидравлике жидкость практически несжимаема — поршень двигается ровно настолько, насколько вы подали масла. В пневматике всё иначе: сжатый воздух — это накопленная энергия, которая при малейшей возможности стремительно расширяется. Именно поэтому дросселирование пневмоцилиндра работает по принципиально другой логике, чем в гидравлике.

Представьте молоток, летящий в пустоте космоса: он не может совершить полезную работу без точки опоры. Дроссель на выходе — это и есть та точка опоры для воздуха, которая превращает хаотичное расширение в управляемое движение.

Дросселирование пневмоцилиндра

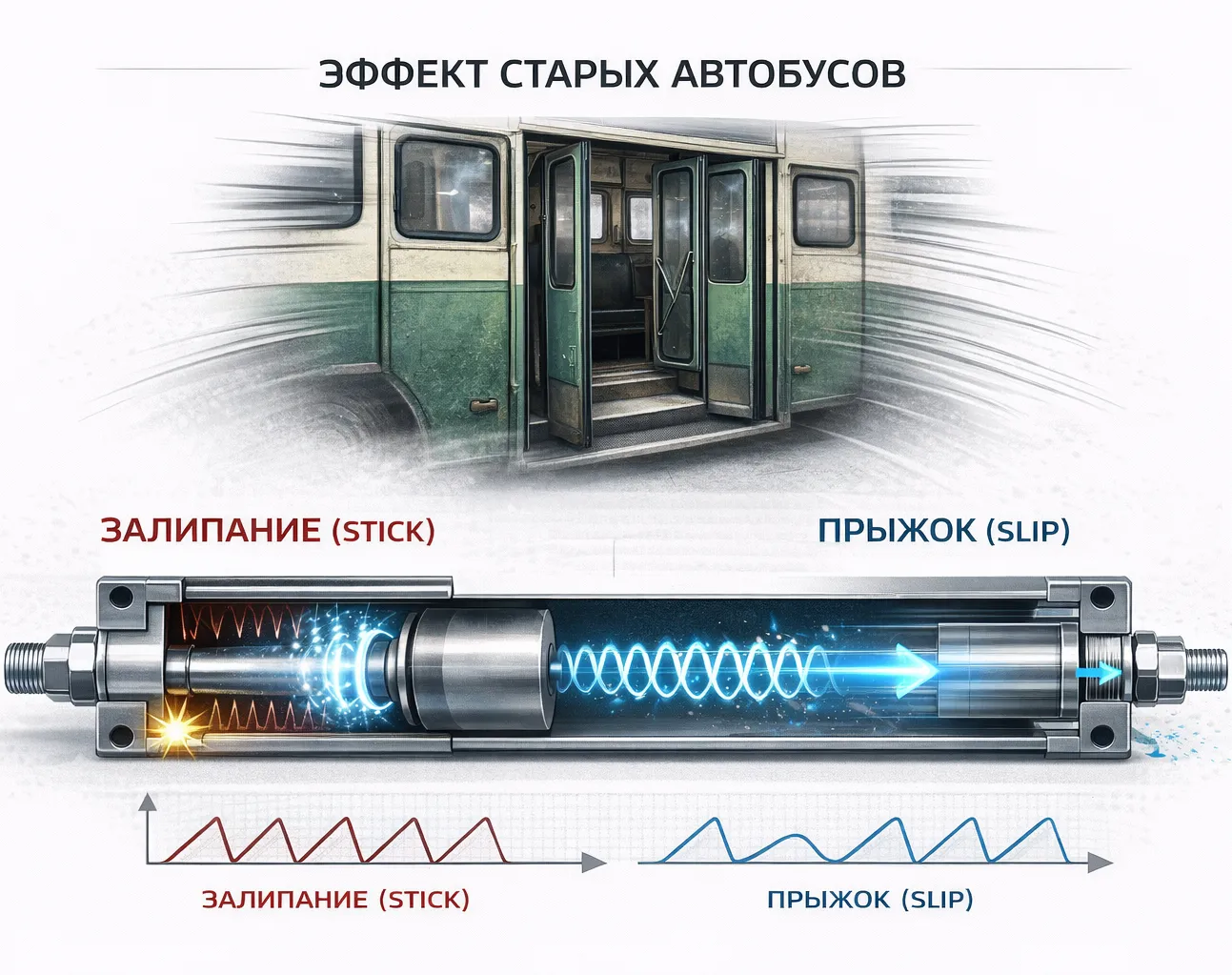

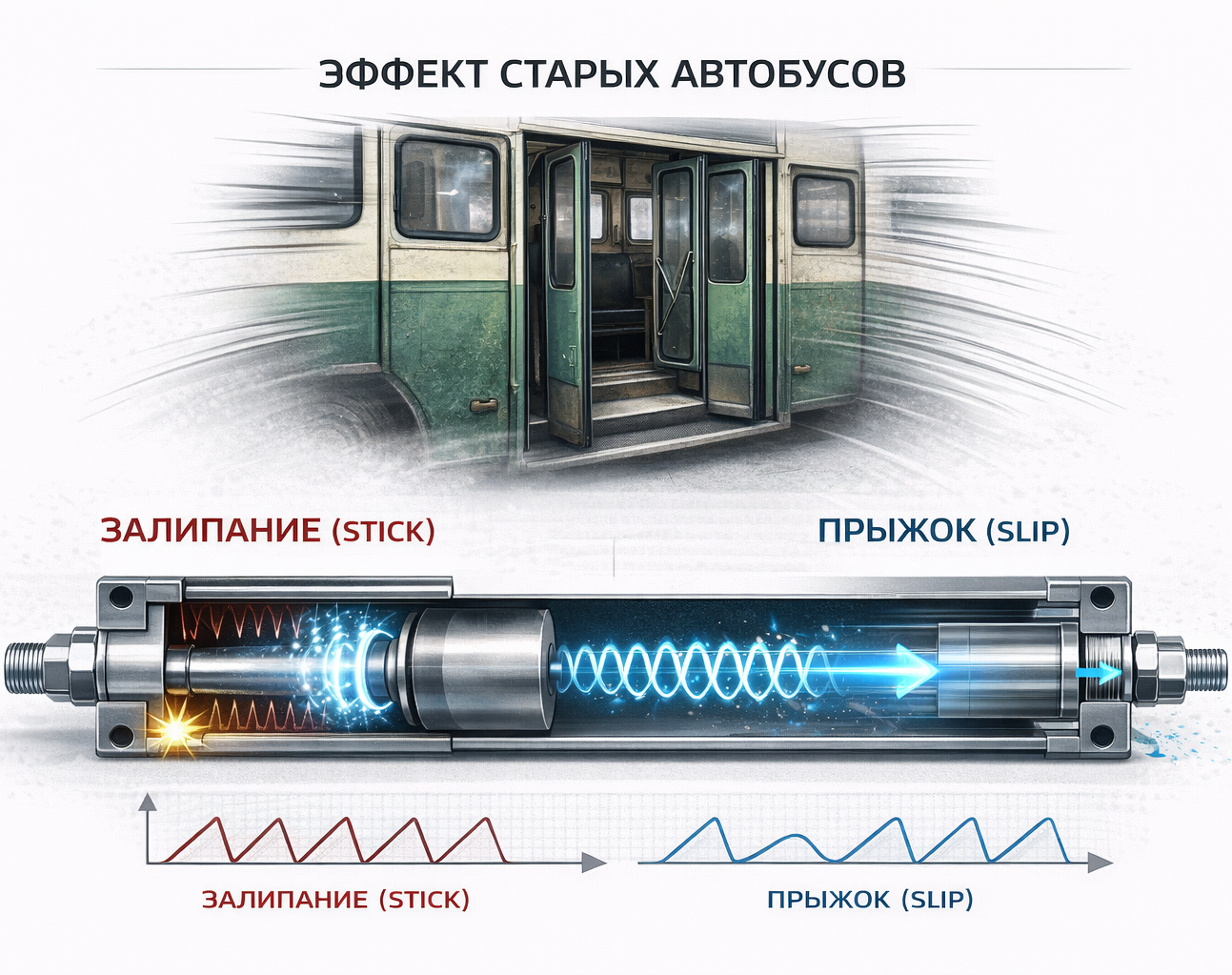

Прерывистое скольжение: почему пневмоцилиндр «танцует» рывками?

Прерывистое скольжение — классический автоколебательный процесс, возникающий из-за разницы между статическим и динамическим трением. В пневматике он усиливается тем, что воздух сжимается и разжимается без ограничений, работая как невидимая мощная пружина.

Если ваш пневмоцилиндр резко выстреливает в начале хода — это классическое прерывистое скольжение при дросселировании на входе.

Механика процесса при дросселировании на входе:

  • Прилипание: Давление в камере P₁ растёт, поршень стоит. P₁ · A < Fₛₜₐₜ.
  • Скольжение: Как только P₁ · A > Fₛₜₐₜ, поршень трогается. Трение резко падает (Fₛₜₐₜ → Fᵟʸⁿ).
  • Прыжок: Избыточное давление толкает поршень быстрее, чем поступает новый воздух. Объём растёт, P₁ падает.
  • Остановка: Давление падает ниже порога Fᵟʸⁿ. Цикл повторяется.

Дросселирование пневмоцилиндра

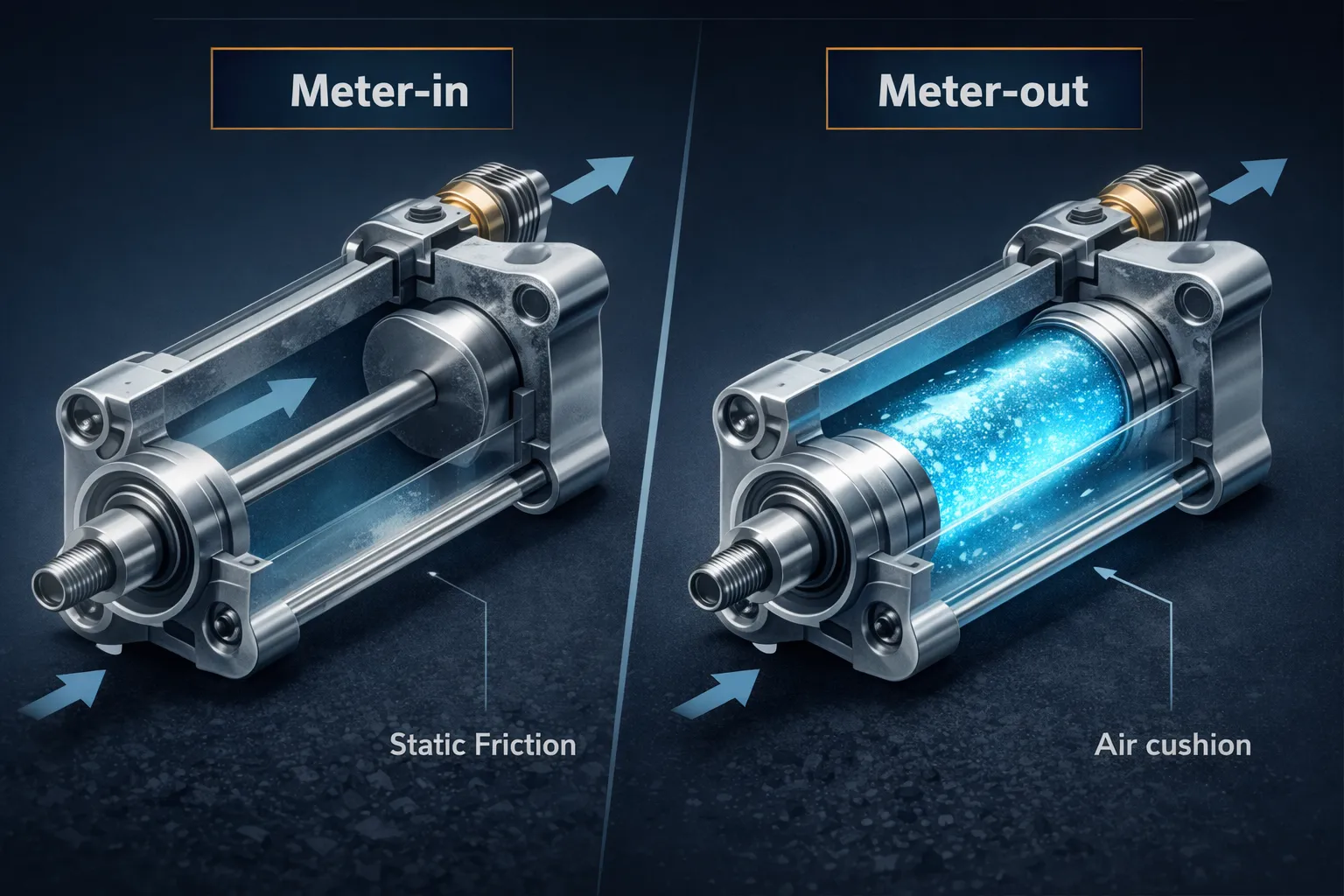

Дросселирование на входе или на выходе: в чём принципиальная разница?

Дросселирование на входе — воздух поступает в камеру медленно, но при страгивании поршня уже накопленная «пружина» резко распрямляется. Результат: рывок, потеря контроля над скоростью.

Дросселирование на выходе — дроссель ограничивает выход воздуха из противоположной камеры. Это создаёт постоянное противодавление — жёсткую пневматическую связь, которая гасит рывок и стабилизирует скорость независимо от нагрузки.

n ✅ Правило: Для большинства задач пневмоавтоматики дросселирование пневмоцилиндра на выходе является стандартом. Дросселирование на входе применяется только в специфических случаях — например, при горизонтальной нагрузке с очень низким трением.n

Как настроить дросселирование пневмоцилиндра за 3 шага?

Правильное дросселирование пневмоцилиндра настраивается без приборов — только руки и несколько минут времени.

  1. «Задушить» выхлоп: Полностью закрутите регулировочный винт дросселя на выходе до упора, затем отпустите на 1 полный оборот.
  2. Подать воздух: Цилиндр либо не двинется, либо пойдёт крайне медленно. Это нормально и безопасно.
  3. Постепенный отпуск: Отворачивайте винт по ¼ оборота, пока не добьётесь нужной плавности. Между подкрутками делайте паузу в 2–3 цикла — давление в трубках должно стабилизироваться.

Как настроить дроссели на выходе?

Данные актуальны для стандартных систем с давлением 6 бар и длиной трубок до 2 метров. Для длинных магистралей (5+ метров от распределителя до цилиндра) реакция на поворот винта запаздывает на 1–2 секунды — не торопитесь.

листайте таблицу вбок →

ДИАМЕТР ПОРШНЯ (ММ) ТИП НАГРУЗКИ ВРЕМЯ ХОДА (СЕК/100ММ) ОТКРЫТИЕ ВИНТА ПОСЛЕ НАСТРОЙКИ (ОРИЕНТИР) СТАБИЛЬНОСТЬ
12–20 Лёгкая (до 2 кг) 0.1–0.3 сек 1.5–2 оборота Низкая (требует точной подстройки)
25–40 Средняя (5–15 кг) 0.3–0.6 сек 2.5–3 оборота Высокая
50–80 Тяжёлая (25–50 кг) 0.5–1.2 сек 3.5–4.5 оборота Очень высокая
100+ Очень тяжёлая > 1.5 сек 5+ оборотов Зависит от демпфирования

Когда стандартной настройки дросселя недостаточно?

Прежде чем приступать к регулировке дросселирования пневмоцилиндра, проверьте эти параметры — они напрямую влияют на безопасность и точность работы.

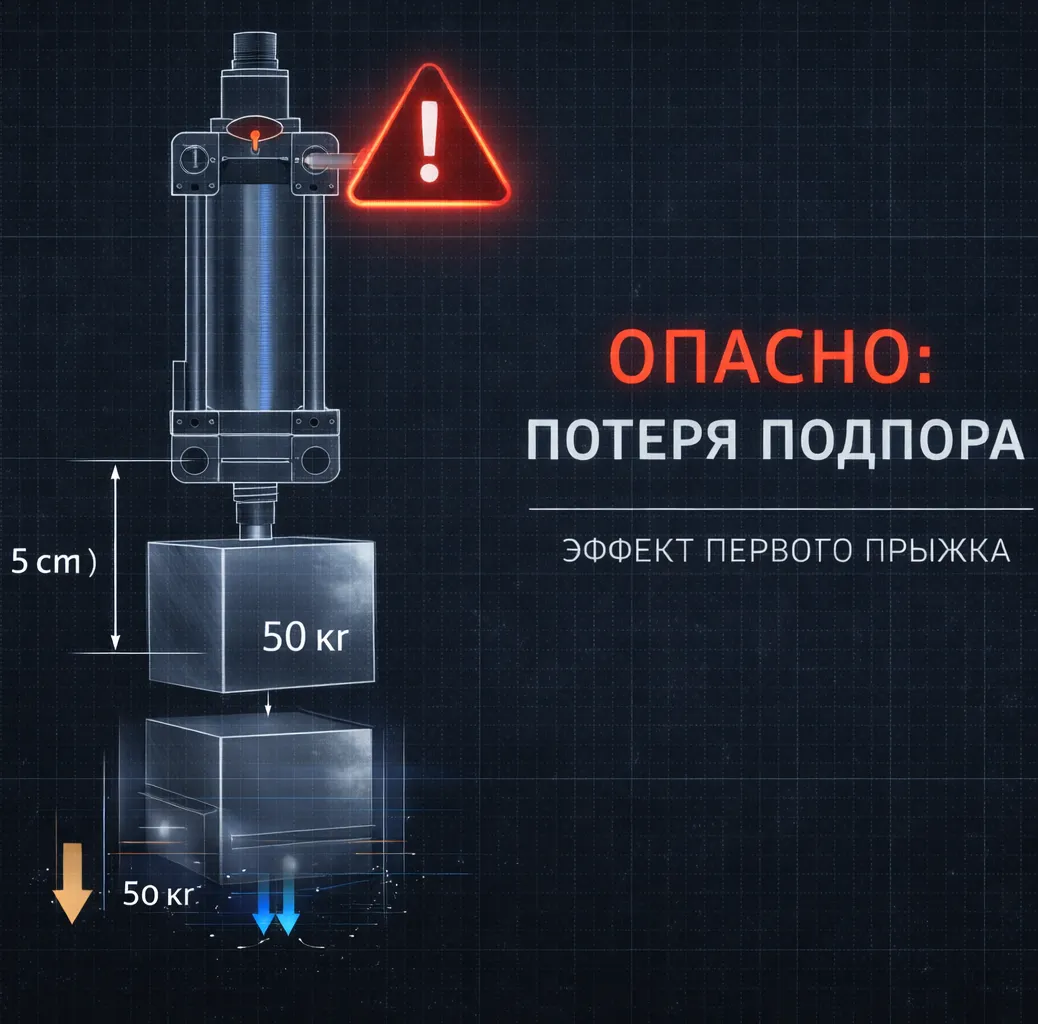

n 🚨 Вертикальная нагрузка (критично!): Если цилиндр перемещает груз вертикально, дроссель на выходе сверху должен быть зажат сильнее. Если система долго стояла без давления — при первом пуске возникнет «эффект первого прыжка»: груз резко упадёт на несколько сантиметров, пока не создастся новая воздушная подушка. Всегда проверяйте наличие давления подпора перед стартом ответственных узлов.n
  • Длина магистрали: Если распределитель стоит в 5 метрах от цилиндра (например, электромагнитный 5/2 4V210-08-DC24V) — реакция на поворот винта запаздывает на 1–2 секунды. Делайте паузы между регулировками.
  • Смазка: Если в системе нет лубрикатора, трение покоя выше — придётся чуть больше открывать дроссель, что повышает риск рывка. Если заводская смазка вымоется — прерывистое скольжение проявится многократно сильнее.
  • Сечение трубок: Слишком тонкие трубки (например, 4 мм) для больших цилиндров 80–100 мм сами начинают работать как дроссель — таблица настроек в этом случае бесполезна.
  • Глушитель на распределителе: Если открыли дроссель более чем на 70–80% (6–8 оборотов), а скорость всё ещё мала — проблема не в дросселе. Проверьте сечение трубки и глушитель (например, пластиковый PSLB-01 на выхлопе 4V210-08: выпускные порты у него 1/8″, а не 1/4″, как рабочие).

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-100-25, DSBC-100-800, DSBC-100-350, DSBC-125-350.

Как настроить дроссели и винты крайних положений при первом пуске?

Порядок ниже — по руководству Festo на линейные пневмоцилиндры (Pneumatic linear cylinder, 8104218, 2018-12b); для цилиндров других производителей проверяйте паспорт серии. Винты демпфирования есть только у цилиндров с регулируемым демпфированием (в наших артикулах это PPV): если в артикуле P (упругое) или PPS (саморегулируемое), винтов демпфера нет, и регулируется только дроссель. Скорость штока задают односторонними дросселями с обратным клапаном, а плавность остановки в конце хода — винтами демпфирования крайних положений (у цилиндров с регулируемым демпфированием). Для двусторонних цилиндров Festo применяет дроссели по выхлопу (тип GRLA), для односторонних — по подаче (тип GRLZ).

  1. Убедитесь, что в зоне хода нет людей и посторонних предметов: руки не должны попадать в область перемещения груза.
  2. Оба дросселя с обратным клапаном сначала закройте полностью, затем отпустите примерно на один оборот (так написано в руководстве Festo).
  3. Винты демпфирования крайних положений сначала закройте полностью, затем отпустите примерно на один оборот (у цилиндров Festo серии DNCB — примерно на ¼ оборота).
  4. Плавно сбросьте воздух из цилиндра с одной стороны: иначе при первом ходе, если поршень быстро идёт в крайнее положение, возникает чрезмерная нагрузка. Всю систему поднимают до рабочего давления медленно.
  5. Сделайте пробный прогон и проверьте, нужно ли менять демпфирование и скорость груза.
  6. Дроссели откручивайте медленно, пока не получите нужную скорость поршня.
  7. Винты демпфирования с обеих сторон откройте по потребности. Поршень должен надёжно доходить до крайних положений за нужное время цикла, но не ударяться о них жёстко.

Что важно помнить:

  • Полностью закрытый винт демпфирования — частая причина, по которой поршень не доходит до конца хода: в таблице неисправностей Festo лечится открытием винта.
  • Быстрый выхлоп и демпфирование. Регулируемое демпфирование может не действовать при клапанах быстрого выхлопа — это зависит от соотношения потоков выхлопного воздуха.
  • Большая масса, высокая скорость или клапаны быстрого выхлопа — ставят внешние амортизаторы или внешние упоры.
  • Регулировать на ходу нельзя, если груз выступает за крышки цилиндра: винты дросселей и демпфирования поворачивают только при остановленном цилиндре.
  • Дроссели ввинчивают прямо в порты цилиндра; принадлежности с чрезмерной длиной ввинчивания повреждают поршень демпфирования.
  • На вертикальной или наклонной установке при падении давления груз может сползти: Festo предлагает проверить, не нужны ли управляемые обратные клапаны (тип HGL).

Итог

Дросселирование пневмоцилиндра — это не регулировка скорости. Это управление физикой сжатого воздуха.

Дросселирование выхода или входа — это не вопрос предпочтений. Это разница между управляемым движением и неконтролируемым рывком, который изнашивает уплотнения, бьёт по направляющим и создаёт аварийные ситуации при вертикальных нагрузках.

Правильно подобранный дроссель в паре с грамотной подготовкой воздуха и культурой монтажа трубки — три кита стабильной пневмосистемы без внеплановых остановок.

Перейти в каталог дросселей → Связаться с инженером

🔧 Нужен этот компонент — подберём и привезём
От 160 ₽. ГТД для тендеров. Не нашли свой типоразмер — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.

Пришлите список позиций — вернём варианты с ценами

Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
📐 Расчёт под вашу задачу: SL

Главный инженер CORNETA.TECH ответит за 1 рабочий день: Дроссели с обратным клапаном SL — цанговые, Ø4-16 мм, резьба R1/8″-R1/2″: 74 исполнения, цена от 110 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
Автор: команда CORNETA.TECH.

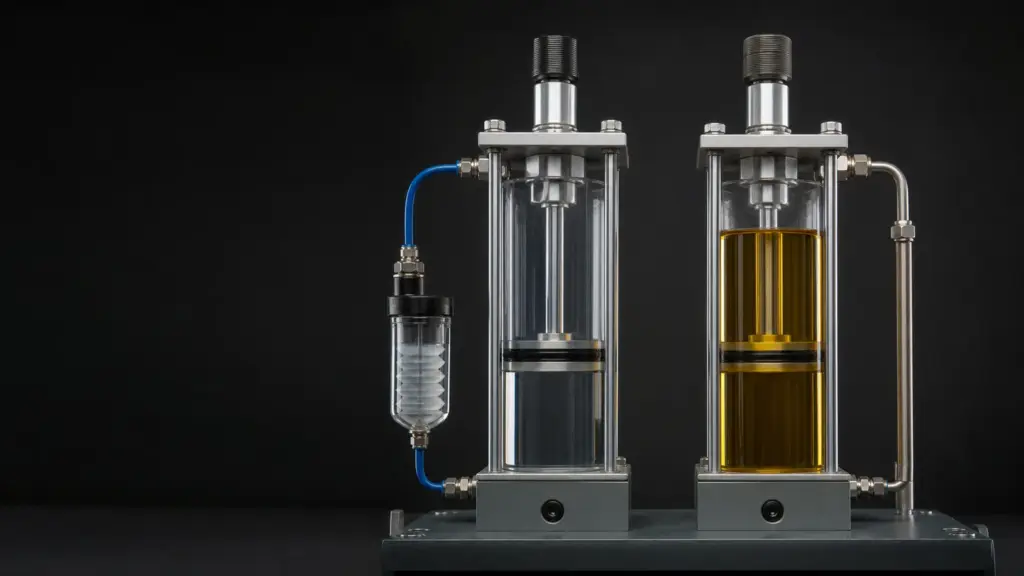

Пневматика — это не гидравлика. Сжатый воздух работает как пружина: ход цилиндра нестабилен, скорость зависит от нагрузки, цилиндр буксует при перегрузке. Дросселирование выхлопа — главный способ управления скоростью пневмоцилиндра.

Часто задаваемые вопросы
Чем отличается пневматический привод от гидравлического?
Главное отличие — сжимаемость рабочей среды. Воздух сжимается (объём зависит от давления и температуры), масло — практически нет. Поэтому в пневматике усилие нестабильно при изменении нагрузки, цилиндр может «проседать» под нагрузкой. Гидравлика держит положение и усилие точно, но дороже и сложнее.
Что такое дросселирование пневмоцилиндра?
Дросселирование — ограничение расхода воздуха через дроссель. В пневматике принят дроссель на выхлопе, а не на подаче. Дроссель на выхлопе стабилизирует скорость, на подаче — даёт рывки. Для выхлопа подходят дроссели с обратным клапаном нашей серии SL: SL06-01, SL08-02, SL10-03 — под трубку 6, 8 и 10 мм, резьба R1/8, R1/4 и R3/8.
Почему дроссель ставится на выхлопе, а не на подаче?
При дросселировании выхлопа в выходной камере создаётся противодавление, которое работает как тормоз и стабилизирует движение. При дросселировании подачи цилиндр копит давление, потом рывком трогается — нестабильно. Дросселирование выхлопа — стандарт для пневмоцилиндров двустороннего действия.
Как воздух ведёт себя как пружина?
Сжатый воздух в полости цилиндра имеет упругость. При увеличении нагрузки воздух сжимается, цилиндр откатывается. После снятия нагрузки — возвращается. Это «пружинный эффект» — главное ограничение пневматики для точных позиционирующих задач. Решение: использовать конечные выключатели, упоры, замки.
Когда выбирать пневматику, а когда гидравлику?
Пневматика — для коротких быстрых циклов, чистого производства, малых усилий (до 5-10 кН), низкой стоимости системы. Гидравлика — для больших усилий (от 10 кН до сотен кН), точного позиционирования, удерживания нагрузки, тяжёлой техники. Для типовой задачи пневматика дешевле.
