И/П преобразователь 4-20 mA → 0.2-1 бар: когда нужен отдельно от позиционера

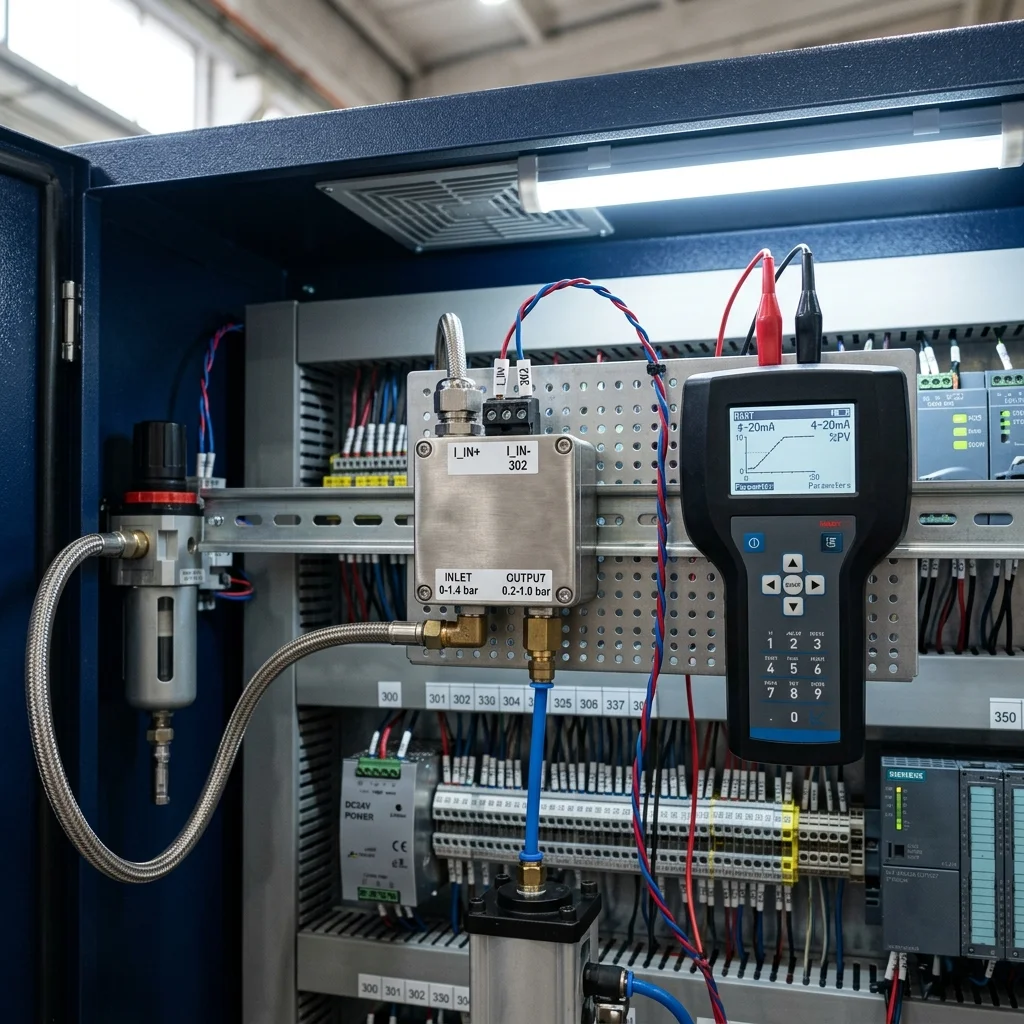

И/П преобразователь — это устройство, которое переводит токовый сигнал 4-20 mA от контроллера АСУТП в пневматический сигнал 0,2-1,0 бар для управления регулирующим клапаном. Внешне это маленький металлический корпус IP65 в шкафу КИПиА с двумя клеммами для тока и двумя штуцерами G1/4 для воздуха. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает, чем И/П преобразователь отличается от электропневматического позиционера, когда его ставят отдельным элементом цепи, а когда обходятся встроенным в позиционер, и как правильно его подключить и калибровать. Материал рассчитан на специалистов КИПиА и АСУТП, которые проектируют системы регулирования температуры, давления и расхода с пневматическими исполнительными механизмами на мощностях ТЭЦ, нефтехимии, целлюлозно-бумажной и пищевой промышленности.

Краткий ответ: что такое И/П преобразователь и где применяется

И/П (электропневматический) преобразователь — это устройство ввода-вывода в цепи АСУТП, преобразующее унифицированный токовый сигнал 4-20 mA от ПЛК или РСУ в стандартный пневматический сигнал 0,2-1,0 бар (3-15 psi) для управления пневматическим исполнительным механизмом. Шкала линейна: 4 mA = 0,2 бар (минимум, клапан в безопасном положении), 12 mA = 0,6 бар (середина), 20 mA = 1,0 бар (максимум, клапан в крайнем положении). Питание воздухом — отдельная линия 1,4-1,6 бар через фильтр-регулятор 5 мкм.

И/П преобразователь нужен в трёх случаях: (1) когда привод регулирующего клапана работает по командному пневматическому сигналу 0,2-1,0 бар без обратной связи по положению — самые массовые мембранные приводы Fisher 657, Samson 3271, Valtek BD; (2) когда требуется удалённое управление группой приводов одним пневматическим контуром (3-15 psi-шина) при сохранении токового интерфейса с ПЛК; (3) когда позиционер на конкретном приводе уже есть, но без встроенного И/П-входа, и нужно подать токовый сигнал. По ГОСТ Р 8.673-2009 маркировки разделяют: IP (Input Pneumatic, на входе ток / на выходе воздух — то есть электропневматический, наш случай) и EP (Electro-Pneumatic, синоним IP в иностранной литературе). Не путать с PI или PE — это пневмоэлектрические (на входе воздух / на выходе ток, обратная задача — датчики давления). Подробнее теория позиционеров и И/П разобрана в материале электропневматический позиционер пневмопривода.

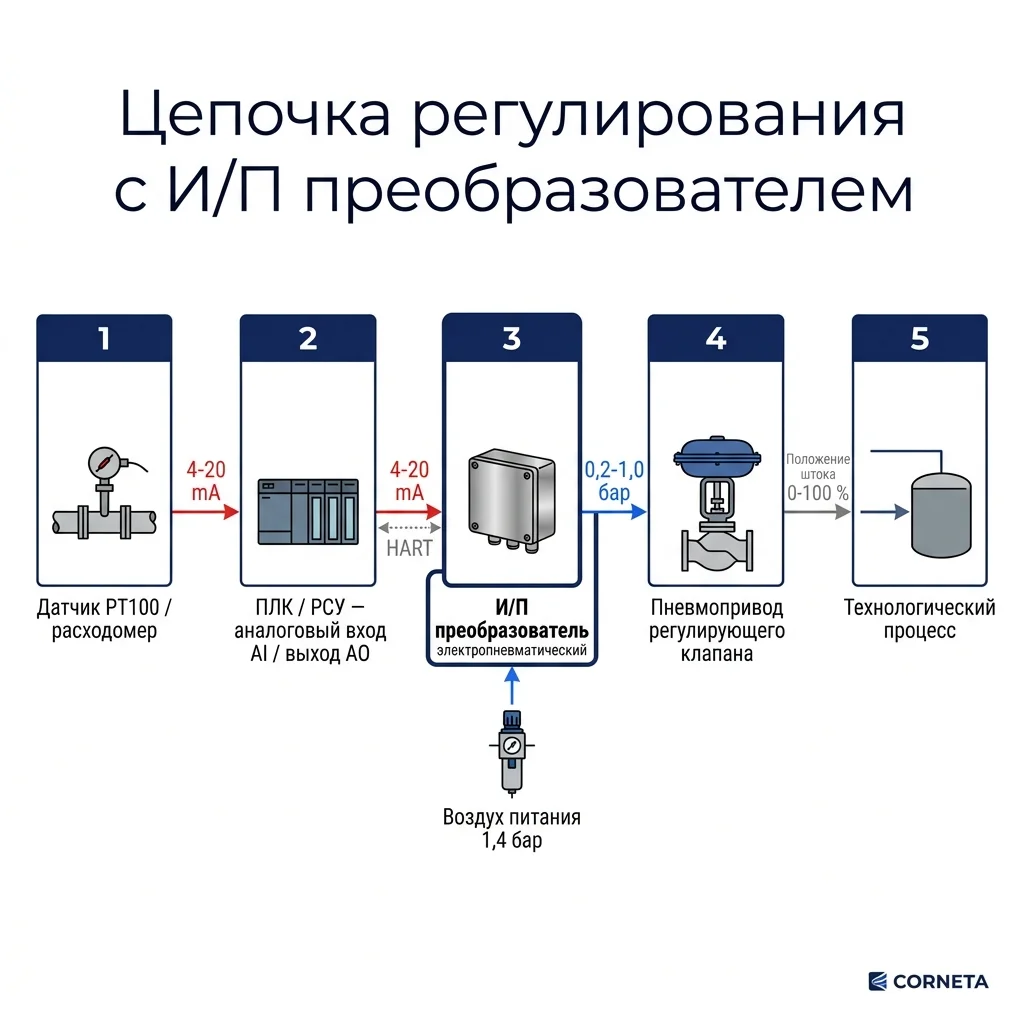

Цепочка КИПиА с И/П преобразователем

Стандартная цепочка регулирования технологического параметра выглядит так: датчик → ПЛК / РСУ → И/П преобразователь → пневмопривод → регулирующий клапан → процесс. Датчик (термопара, преобразователь давления, расходомер) формирует унифицированный токовый сигнал 4-20 mA, который заходит в аналоговый вход контроллера. ПЛК сравнивает текущее значение с уставкой и выдаёт управляющее воздействие — токовый сигнал 4-20 mA на аналоговый выход. Этот ток подаётся на И/П преобразователь по двухпроводной схеме (питание и сигнал в одной паре проводов, петлевое питание Loop Powered).

На выходе И/П формируется давление 0,2-1,0 бар, которое подаётся в пневмопривод регулирующего клапана и перемещает шток на расчётное положение. Если в клапане установлен позиционер с обратной связью — он корректирует положение по фактическому показанию датчика хода. Если позиционера нет (бюджетные мембранные приводы), точность позиционирования зависит только от линейности самой пары «И/П → пневмопривод» и составляет ±2-3 % при отстройке. Воздух питания подаётся на И/П отдельным шлангом G1/4 от чистой линии 1,4 бар через персональный фильтр 5 мкм — попадание масла или влаги выводит сопло-заслонку из строя за 2-3 месяца.

Звено цепи	Сигнал на входе	Сигнал на выходе	Питание
Датчик (термопара / PT100 / расходомер)	Физическая величина	4-20 mA	DC24V петля
ПЛК аналоговый вход AI	4-20 mA	Цифровой код 0-32767	DC24V
ПЛК аналоговый выход AO	Цифровой код 0-32767	4-20 mA	DC24V
И/П преобразователь	4-20 mA	0,2-1,0 бар	1,4 бар воздух + петля
Пневмопривод регулирующего клапана	0,2-1,0 бар	Положение штока 0-100 %	Воздух от И/П

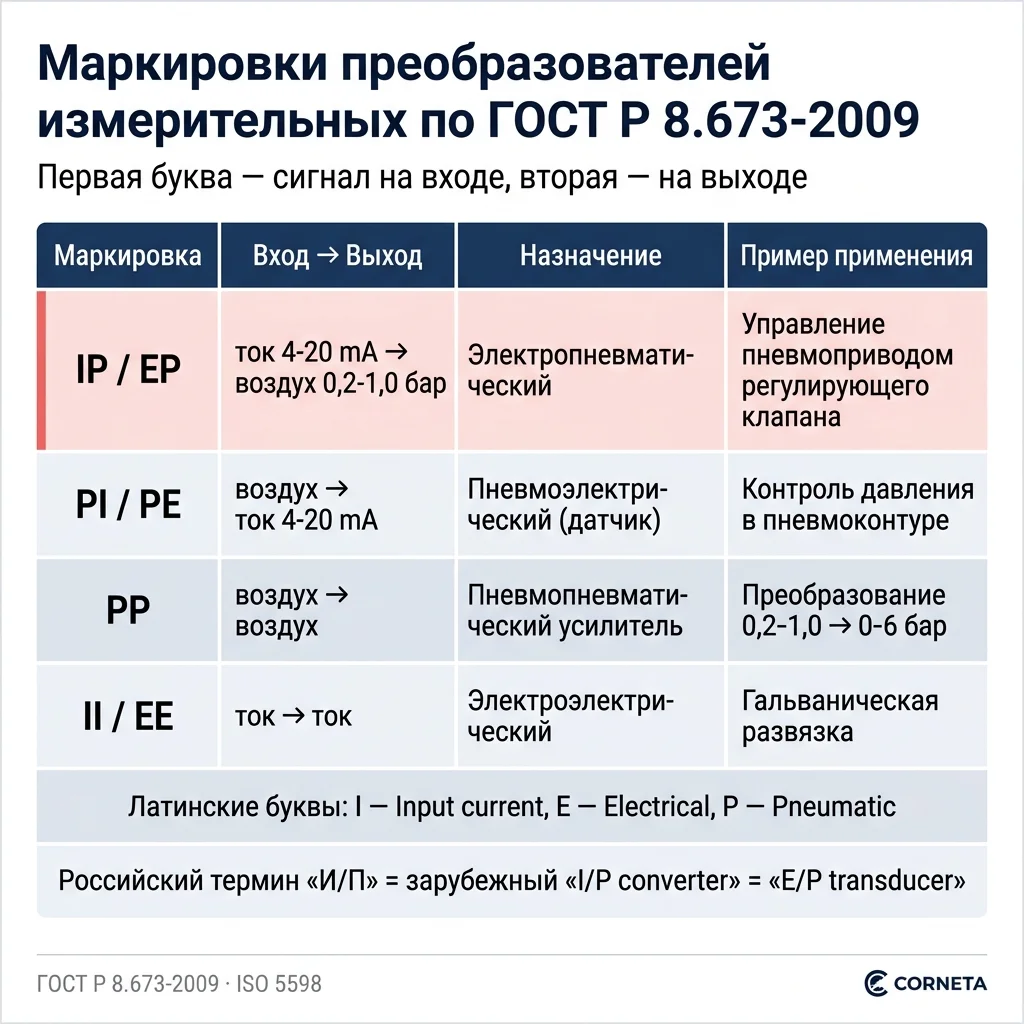

Маркировки IP, EP, PI, PE по ГОСТ Р 8.673-2009

Чтобы не путаться в названиях устройств КИПиА, ГОСТ Р 8.673-2009 «Преобразователи измерительные пневматические» закрепляет правило двухбуквенной маркировки: первая буква — вид сигнала на входе, вторая — на выходе. I (Input current) или E (Electrical) — электрический сигнал, P (Pneumatic) — пневматический сигнал. Из этого следуют четыре варианта:

• IP или EP — на входе ток, на выходе воздух. Это наш И/П преобразователь, электропневматический. Применяется как промежуточное звено между ПЛК (выход 4-20 mA) и пневмоприводом регулирующего клапана.
• PI или PE — на входе воздух, на выходе ток. Пневмоэлектрический преобразователь, или датчик давления с токовым выходом. Применяется для контроля давления в пневматических контурах с передачей сигнала в АСУТП.
• PP — пневмопневматический. На входе один пневматический сигнал, на выходе другой (например, усиление или преобразование 0,2-1,0 → 0-6 бар). Применяется в больших пневмосетях.
• II или EE — электроэлектрический. На входе один токовый сигнал, на выходе другой. Это не относится к нашей теме, такие преобразователи стоят отдельно.

В обиходе российские проектировщики используют термин «И/П-преобразователь» (читается «и-пэ»), а зарубежные каталоги — «E/P transducer» или «I/P converter». Все три термина означают одно и то же устройство.

Шкала калибровки 4-20 mA → 0,2-1,0 бар

Стандарт калибровки И/П жёсткий: 4 mA = 0,2 бар (нулевая точка), 20 mA = 1,0 бар (максимум шкалы). Линейная зависимость, погрешность лучших моделей ±0,1 % шкалы. Для проверки используют образцовый источник тока (калибратор-задатчик 4-20 mA, например WAALPC-CAL-420 или эталонный) и образцовый манометр класса точности 0,4-0,6 диапазона 0-1,6 бар.

Процедура калибровки занимает 15-20 минут на устройство. Подайте воздух питания 1,4 бар через фильтр 5 мкм. Подайте на токовый вход 4 mA от калибратора, на выходе должно быть 0,200 ± 0,005 бар. Если показание плывёт — отрегулируйте винт «нуль» (Zero) на корпусе И/П. Затем подайте 20 mA — на выходе должно быть 1,000 ± 0,005 бар. Если отклонение — крутите винт «span» (диапазон). Повторите ещё раз, потому что регулировки «нуль» и «диапазон» взаимовлияют. Контрольные точки: 4, 8, 12, 16, 20 mA → 0,2, 0,4, 0,6, 0,8, 1,0 бар. Линейность ±0,5 % считается отличной, ±1 % — нормальной.

HART-протокол поверх токовой петли

На современных И/П преобразователях верхнего класса (Rosemount 644, Fisher 846, ABB TZID-C, отечественные ИПК-1ТП) кроме базового аналогового сигнала 4-20 mA реализован цифровой протокол HART (Highway Addressable Remote Transducer). Цифровая модуляция накладывается поверх токового сигнала через частотное кодирование FSK на 1200 / 2200 Гц с амплитудой ±0,5 mA. Это позволяет вести двусторонний обмен данными между ПЛК и преобразователем по той же двухпроводной паре без отдельного кабеля связи.

Что даёт HART в практике обслуживания: (1) удалённая калибровка нуля и диапазона из операторской станции через HART-коммуникатор Emerson 475 или ПО Siemens PDM; (2) диагностика состояния прибора — обрыв линии, отказ сопла, превышение температуры; (3) считывание текущего давления на выходе И/П как дополнительной переменной для трендов АСУТП; (4) запись лога настройки и истории калибровок. Без HART те же операции требуют выезда инженера к шкафу КИПиА с переносным калибратором — а с HART всё делается с рабочего места оператора. Минус — стоимость HART-моделей на 30-60 % выше базовых аналоговых.

Когда нужен отдельный И/П, а когда хватит позиционера

Главный вопрос проектировщика — ставить И/П как отдельное устройство в шкафу КИПиА или брать позиционер со встроенным И/П-входом. Решение зависит от четырёх факторов:

• Дистанция между шкафом КИПиА и приводом. Если расстояние превышает 30-50 метров, выгоднее ставить И/П рядом с приводом (или прямо на нём в составе позиционера) — медный токовый кабель 4-20 mA дешевле и устойчивее к помехам, чем длинная пневматическая магистраль 0,2-1,0 бар, в которой давление просаживается на дросселе протяжённой трубки. Короткие соединения шкаф-привод (до 20 м) допускают оба варианта.
• Количество приводов. На один привод проще поставить позиционер со встроенным И/П — это компактнее и дешевле в сборе. На группу из 10-20 приводов в общем шкафу выгоднее централизованный И/П-блок: одна точка калибровки, общий фильтр питания, общая диагностика.
• Тип задачи. Для бинарного управления (открыто / закрыто) И/П не нужен вообще — достаточно соленоидного клапана и пневмопривода двойного действия. И/П требуется только для пропорционального регулирования с непрерывной шкалой 0-100 %.
• Требования к точности. Если нужна точность позиционирования лучше 1 %, нужен полноценный позиционер с обратной связью по положению штока, и в нём же будет встроенный И/П-вход. Отдельный И/П без позиционера держит точность 2-3 % за счёт линейности самой пары «давление-ход» мембранного привода.

Типичные схемы: котельная с 4-6 регулирующими клапанами на удалении 60-100 м от шкафа КИПиА — централизованные И/П в шкафу + пневмолинии до приводов. Реактор химической промышленности с 1-2 ответственными клапанами на критическом контуре — позиционеры на самих клапанах со встроенным И/П-входом и HART-связью. Для понимания основ управления приводом смотрите статью пневмораспределитель 5/2: схема подключения — там разобрана базовая логика бинарного управления, дополняющая тему регулирующего пневмопривода.

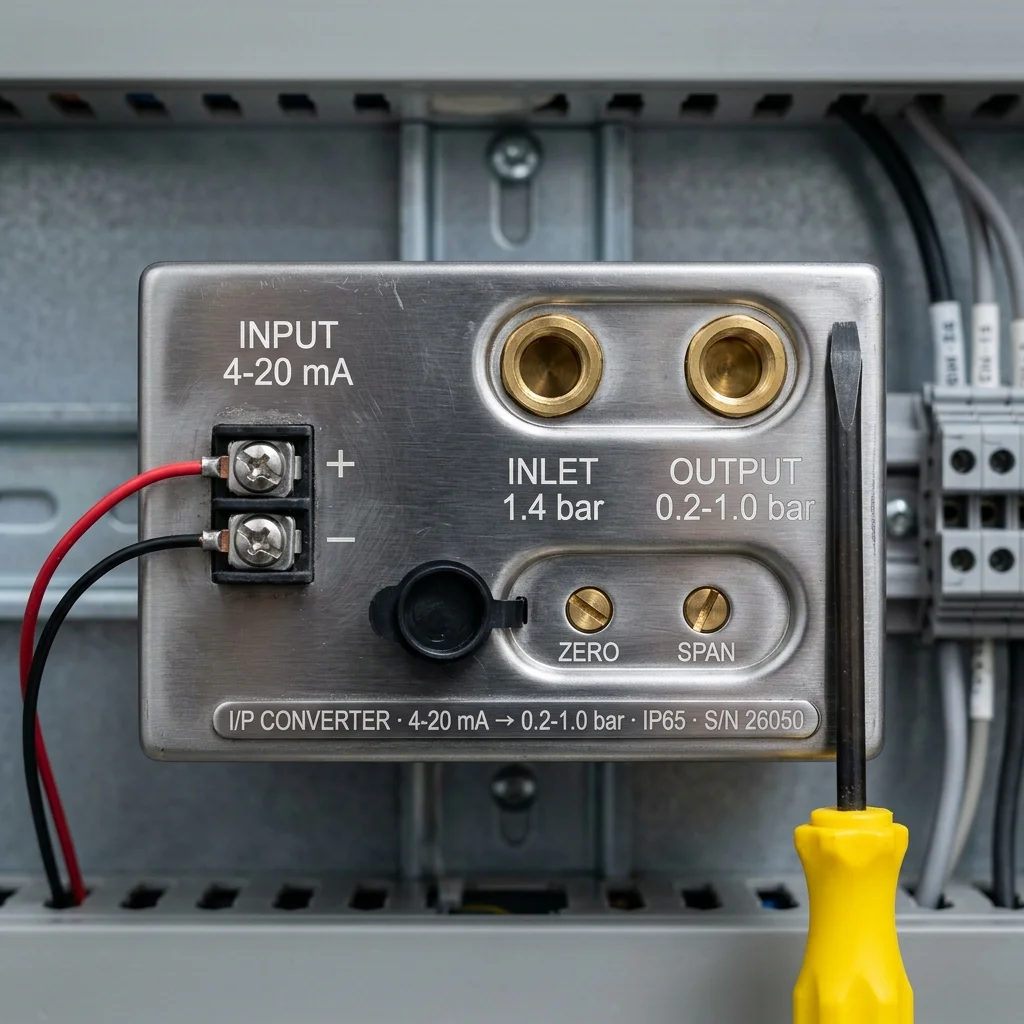

Схема подключения И/П преобразователя

Базовая схема монтажа И/П занимает один день работы бригады монтажников. Последовательность:

1. Установите И/П на DIN-рейку в шкафу КИПиА или на кронштейн рядом с приводом. Корпус должен иметь степень защиты IP65 для цеха или IP66 для атмосферы с пылью и влагой.
2. Подключите воздух питания: возьмите чистую линию 6 бар, поставьте персональный фильтр 5 мкм и регулятор давления, отстройте 1,4 бар. Подайте на штуцер «Supply» через цанговый фитинг 6×4 или резьбовое G1/4. Минимальный расход воздуха питания — 5-15 нл/мин (зависит от модели), значение указано в паспорте.
3. Подключите токовую петлю: «+» от аналогового выхода ПЛК на клемму «+» И/П, «−» через токоизмерительный шунт обратно на «−» ПЛК (петлевое питание). Если ПЛК не имеет собственного источника петли, поставьте отдельный блок питания DC24V в разрыв.
4. Подключите выход «Output» к управляющему входу пневмопривода через медную трубку 6×4 или PU-трубку с резьбовым штуцером. Расстояние от И/П до привода — желательно не более 5-10 метров, иначе появляется запаздывание сигнала.
5. Проведите калибровку: подайте 4 mA — на выходе должно быть 0,2 бар, подайте 20 mA — на выходе 1,0 бар. При необходимости отрегулируйте винтами «нуль» и «диапазон». См. предыдущий раздел.
6. Проведите функциональный тест: задайте с ПЛК уставку, наблюдайте за реакцией клапана. Проверьте время хода привода на полный ход (норма 5-30 секунд для большинства мембранных). Сравните фактическое положение клапана с заданным.

Типичные модели И/П преобразователей

Модель	Вход	Выход	Питание воздухом	Особенность
Базовый аналоговый И/П	4-20 mA	0,2-1,0 бар	1,4 бар	IP65, без HART
И/П с HART-протоколом	4-20 mA + HART	0,2-1,0 бар	1,4 бар	Удалённая калибровка
И/П взрывозащищённый	4-20 mA Ex i	0,2-1,0 бар	1,4 бар	1Ex iaIICT5, нефтехимия
И/П расширенного диапазона	4-20 mA	0-6 бар	8 бар	Для приводов с высоким требованием

Типичные ошибки при монтаже и эксплуатации

• Перепутали EP и PE. EP — на входе ток, на выходе воздух (наш И/П преобразователь). PE — на входе воздух, на выходе ток (датчик давления). Если поставить в цепь PE вместо EP, схема просто не будет работать — направление преобразования обратное.
• Не поставили фильтр на линии воздуха питания. Сопло-заслонка внутри И/П имеет диаметр 0,2-0,4 мм. Любая пылинка или капля масла из магистрали выводит его из строя за 2-4 недели. Персональный фильтр 5 мкм обязателен.
• Подали избыточное давление питания. Большинство И/П рассчитаны на 1,4-1,6 бар. При подаче 6 бар прямо из магистрали мембрана пневматического каскада разорвётся за один цикл. Регулятор давления с манометром между линией и И/П — обязательный элемент схемы.
• Сигнальные провода в одной трассе с силовыми. Токовая петля 4-20 mA подвержена помехам от частотных преобразователей и электродвигателей. Кабель должен быть экранированный витая пара, проложенный отдельно от силовых линий на расстоянии не менее 200 мм или в отдельном лотке.
• Игнорируют дрейф нуля. При перепадах температуры в шкафу КИПиА от +10 до +40 °C нулевая точка И/П может уйти на 0,02-0,04 бар. Калибровку нужно проводить раз в 6-12 месяцев согласно регламенту поверки.
• Не учитывают воздухопотребление. Группа из 10 И/П жрёт 100-150 нл/мин из общей магистрали 1,4 бар. Если её диаметр недостаточен — давление просаживается, и все приборы дают одновременную ошибку. Расчёт расхода — по формуле расхода воздуха пневмосистемы с запасом 30 %.
• Полагаются на И/П как на основной элемент точности. Без обратной связи по положению И/П держит ±2-3 %. Если требуется ±0,5 %, в схему нужен полноценный позиционер с датчиком хода штока, а И/П — лишь промежуточный преобразователь.

Связанные материалы

• Как откалибровать позиционер с И/П преобразователем
• Электропневматический позиционер пневмопривода
• Пневмораспределитель 5/2: схема подключения
• Расчёт расхода воздуха пневмосистемы
• Что такое нл/мин: нормальный расход
• Регуляторы давления для пневмосистем
• Калькулятор экономии сжатого воздуха

Часто задаваемые вопросы

Чем И/П преобразователь отличается от позиционера пневмопривода?

И/П преобразователь — простое промежуточное звено: преобразует ток 4-20 mA в давление 0,2-1,0 бар без обратной связи. Позиционер — более сложное устройство, которое не только преобразует сигнал, но и сравнивает заданное положение с фактическим (через датчик хода штока) и подаёт коррекцию. Точность И/П без позиционера ±2-3 %, с позиционером ±0,5 %. Часто в позиционер встроен И/П-вход, и отдельный преобразователь не нужен.

Какое давление воздуха питания нужно для И/П преобразователя?

Стандартное давление питания для И/П серии 4-20 mA → 0,2-1,0 бар — 1,4-1,6 бар. Это давление подаётся через персональный регулятор давления с фильтром 5 мкм с общей магистрали 6 бар. Превышать нельзя — мембраны рассчитаны на 1,6 бар максимум. Для расширенных моделей с выходом 0-6 бар питание уже 8 бар, но это редкие исполнения.

Можно ли подключить И/П преобразователь без HART-протокола?

Да, базовая работа И/П строится на аналоговом сигнале 4-20 mA, HART — это дополнительный цифровой канал поверх токовой петли. Без HART устройство работает в стандартном режиме «ток в давление», и для большинства задач котельных, теплосетей, пищевой промышленности этого достаточно. HART нужен в нефтехимии, газодобыче и других ответственных производствах с удалёнными от АСУТП приборами.

Как долго служит И/П преобразователь?

При правильном питании воздуха через фильтр 5 мкм и без перепадов температуры срок службы 8-12 лет. Без фильтра — 1-2 года из-за засорения сопла. Калибровку нужно проводить раз в 12 месяцев или после капремонта системы. Признаки износа: рост нелинейности шкалы выше ±2 %, дрейф нуля больше 0,03 бар после прогрева, скачки давления на выходе при стабильном входном токе.

Можно ли поставить два И/П параллельно для резервирования?

Технически да, но схема нестандартная. Обычно резервирование делают на уровне ПЛК (два контроллера → один И/П) или на уровне позиционера (два позиционера на одном приводе с автопереключением). Параллельное подключение двух И/П на один привод требует сумматора давлений и теряет точность. В ответственных контурах нефтехимии применяют резервные И/П в составе шкафа SIL2/SIL3 с автоматической диагностикой и переключением.

Что делать, если на выходе И/П давление не доходит до 1,0 бар при 20 mA?

Три причины. Первая — низкое давление питания (норма 1,4 бар, проверьте манометр на регуляторе фильтра). Вторая — забит сопло-заслонка из-за плохого фильтра, требуется разборка и промывка керосином. Третья — ушёл винт «диапазон» (span), нужна повторная калибровка по шкале 4-20 mA → 0,2-1,0 бар. Если после всех проверок проблема не уходит — преобразователь подлежит замене.
