📌 КраткоДатчик положения пневмоцилиндра — это магнитный бесконтактный выключатель, встроенный в паз цилиндра. Реагирует на магнитное кольцо поршня и подаёт сигнал в ПЛК. Бывают герконовыми (проще и дешевле) и электронными на эффекте Холла (быстрее, без механического износа). Подходят для цилиндров со встроенным магнитом.

Датчик положения пневмоцилиндра — элемент, который сообщает ПЛК, что шток достиг конечной точки. Без датчика автоматика «не знает», завершён ли ход — это значит задержки по таймеру, холостые такты и столкновения механизмов.

В этой статье: герконовые vs датчики Холла, PNP/NPN логика, схемы подключения, правила монтажа и 5 типичных ошибок наладки.

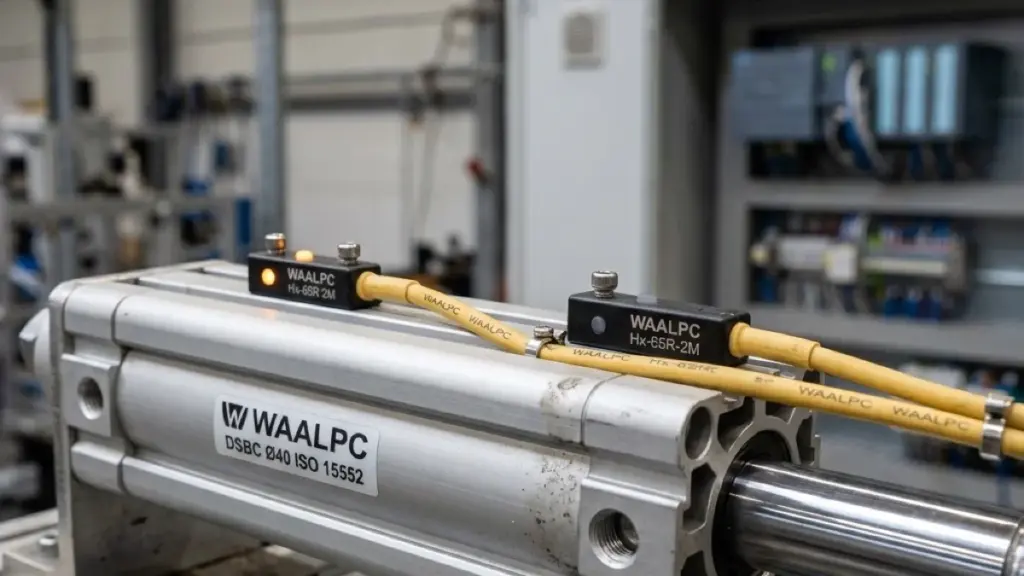

Датчик положения пневмоцилиндра — герконовый и Холла в разрезе
Датчик монтируется в паз цилиндра и реагирует на магнитное кольцо внутри поршня. Герконовый (reed) — механический контакт, Холла (Hall) — твердотельный

Зачем нужен датчик положения?

Без датчиков положения автоматическая линия работает «вслепую». Вот три критические ситуации:

  • Столкновение механизмов: следующий цилиндр начинает ход до того, как предыдущий завершил свой. Без датчика ПЛК ждёт таймер — но таймер не учитывает нагрузку и давление.
  • Снижение темпа: таймеры ставятся «с запасом» — каждый цикл теряет 0,2–0,5 сек. При 60 тактах/мин это 12–30 сек в минуту потерянного времени.
  • Нет диагностики: если цилиндр не дошёл до точки — датчик не сработал — ПЛК выдаёт ошибку. Без датчиков проблема обнаруживается только по браку на выходе.

⚠ Темп: переход с таймерных задержек на датчики положения убирает запас времени в каждом такте — выигрыш считают по своему циклу (пример выше). При проектировании важно учитывать расчёт расхода воздуха — частота тактов, определяемая датчиками, напрямую влияет на потребление.

👉 Цилиндры с магнитным поршнем в каталоге →

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

Герконовый датчик или датчик Холла — какой выбрать?

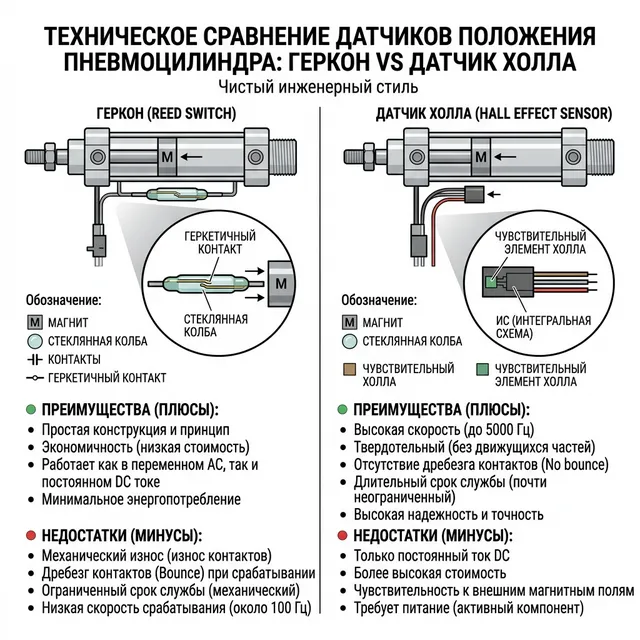

Герконовый датчик vs датчик Холла — сравнение конструкции и характеристик
Герконовый: механический контакт, дешёвый, но ограниченный ресурс. Холла: твердотельный, нет износа, быстрее

Принцип работы

Параметр Герконовый (Reed) Холла (Hall effect)
Принцип Механический контакт замыкается магнитом Полупроводниковый элемент реагирует на магнитное поле
Ресурс ограничен износом контакта: порядка 10⁶–10⁸ циклов при малой нагрузке, при большом токе — меньше нет износа контакта; ресурс задаёт электроника и условия работы, заметно больше, чем у геркона
Частота переключений обычно до 200 Гц обычно до 1 кГц, выше, чем у геркона
Время отклика около 1–2 мс обычно до 1 мс, меньше, чем у геркона
Вибростойкость Средняя (ложные срабатывания) Высокая
Рекомендация Медленные такты, экономия Быстрые такты, вибрация, ответственные узлы

Значения — типичные порядки по каталогам производителей (SMC, Festo); точные цифры конкретной модели — в её паспорте, для датчиков WAALPC уточняйте у менеджера.

✓ Правило выбора: если частота тактов > 1 Гц или станок вибрирует — лучше электронный (Холла): у геркона ограничен ресурс контакта и возможен дребезг. Для зажимов и фиксаторов со скоростью 0,2–0,5 Гц — герконовый достаточен.

PNP или NPN — какая логика подключения?

Тип выхода датчика определяет, как он подключается к ПЛК. Ошибка = датчик «молчит» или выдаёт инвертированный сигнал.

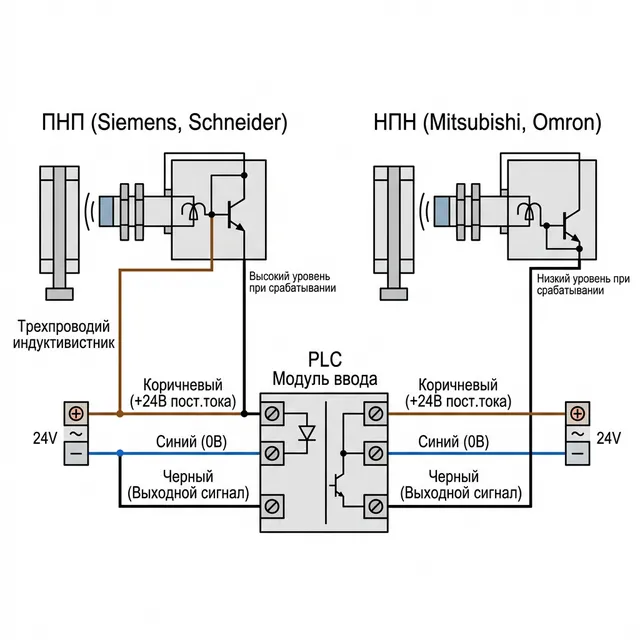

Схема подключения PNP и NPN датчиков положения к ПЛК — разница в логике
PNP: коммутирует «+» (sourcing), NPN: коммутирует «-» (sinking). Выбор зависит от типа входа ПЛК

Сравнение PNP и NPN

Параметр PNP (sourcing) NPN (sinking)
Коммутирует «+24V» на выход «0V» (GND) на выход
При срабатывании На выходе +24V На выходе 0V
Стандарт Европа (Siemens, Beckhoff) Азия (Omron, Mitsubishi, старые Японские)
ПЛК Siemens S7 ✓ Стандартный вход У S7-1200 — общий 1M на +24 В (вход допускает оба включения), иначе резистор
ПЛК Omron Нужен PNP-вход ✓ Стандартный вход

⚠ Частая ошибка: купили NPN-датчик для Siemens S7, а общий провод входной группы (1M) подключён к 0 В. Такой вход ждёт «+», а NPN замыкает выход на «−» — ПЛК датчик не видит. Решение: заменить на PNP или перевести общий 1M группы на +24 В (входы S7-1200 допускают оба включения, но вся группа — под один тип датчика); подтягивающий резистор к +24 В оживит вход, но сигнал станет инверсным — его переворачивают в программе ПЛК.

✓ Совет: если не уверены — берите PNP для Siemens/Beckhoff, NPN для Omron/Mitsubishi. Есть и датчики с двухтактным выходом (push-pull), которые работают с обоими типами входов, — тип выхода сверяйте по паспорту.

Замыкающий (NO) или размыкающий (NC) контакт: что на выходе датчика

Кроме типа выхода PNP или NPN у датчика есть логика: NO (нормально открытый, замыкающий) включает выход при срабатывании, NC (нормально закрытый, размыкающий) — выключает. В заказе указывают обе буквы, например PNP-NO.

ИсполнениеМагнита рядом нетМагнит у датчика
PNP-NOвыход выключенна выходе плюс питания
PNP-NCна выходе плюс питаниявыход выключен
NPN-NOвыход выключенвыход соединён с минусом (0 В)
NPN-NCвыход соединён с минусом (0 В)выход выключен

Подробнее о различии выходов — в статье NPN или PNP: что выбрать.

Как монтировать датчик на цилиндр?

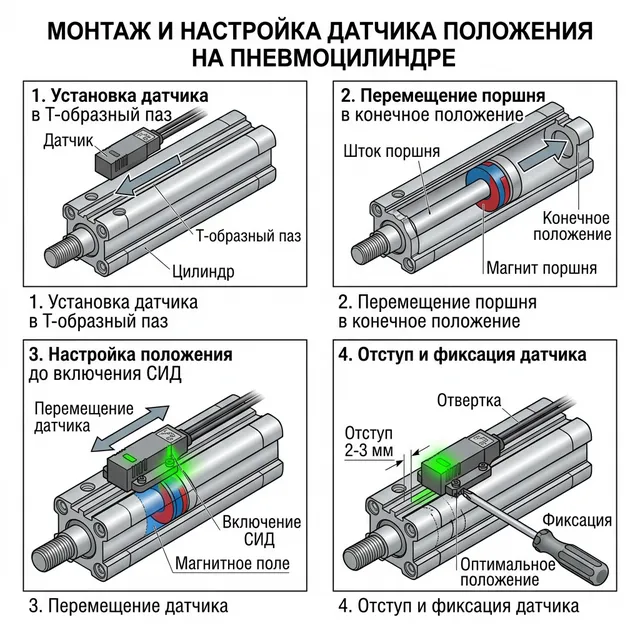

Монтаж датчика положения в паз пневмоцилиндра — правильное позиционирование
Датчик вставляется в T-паз или C-паз на корпусе цилиндра. Фиксируется винтом. Позиционируется по LED-индикатору при ручном перемещении штока

Пошаговая инструкция

  1. Проверьте тип паза на цилиндре: T-паз, C-паз (ширина и профиль — по производителю цилиндра) или круглый корпус без паза (датчик на хомуте).
  2. Подберите датчик с соответствующим креплением (Т-образный паз, C-образный паз, хомут, крепление на шпильку).
  3. Вставьте датчик в паз, не затягивая фиксирующий винт.
  4. Переместите шток вручную (или подайте воздух с малым давлением 1–2 бар; скорость хода удобно ограничить дросселем с обратным клапаном, например SL06-01A под трубку Ø6 мм).
  5. Найдите точку срабатывания: LED на датчике загорается, когда магнит поршня проходит мимо.
  6. Зафиксируйте винтом в этой позиции. Момент — по паспорту датчика: у малых датчиков в паз это доли ньютон-метра, перетяжка ломает корпус.
  7. Проверьте работу: несколько полных циклов — LED должен стабильно включаться в обеих конечных точках.

⚠ Если датчик не срабатывает: проверьте, есть ли магнит в поршне. Не все цилиндры других производителей поставляются с магнитным поршнем — у них это опция; у цилиндров WAALPC магнит встроен всегда. Признак магнита — в коде цилиндра: у Festo буква «A» в конце (DSNU-…-PPV-A; так же устроен наш код DSBC-50-100-PPV-A), у SMC — «CD» в начале серии (CDQ2, CDM2). Подробнее о типах цилиндров и опциях — в статье Пневмоцилиндр двустороннего vs одностороннего действия.

Типы пазов и совместимость

листайте таблицу вбок →

Тип паза Ширина ISO стандарт Типичные цилиндры
T-паз по производителю не унифицирован (ISO 15552 паз не задаёт) Профильные и компактные
C-паз по производителю не унифицирован (паз производителя) Компактные цилиндры и пневмозахваты (грипперы)
Band mount — не унифицирован (паз производителя) Круглые мини-цилиндры без паза (DSNU, MAL — датчик на хомуте)
Dovetail Различна Специальные Серии IMI Norgren

👉 Профильные цилиндры с Т-пазом →

Какие пять типичных ошибок бывают при установке датчиков?

листайте таблицу вбок →

№ Ошибка Последствие Решение
1 Нет магнита в поршне Датчик не реагирует вообще Взять цилиндр с магнитным поршнем (у наших цилиндров магнит встроен в любом исполнении)
2 Неверный тип паза Датчик не вставляется или болтается Проверить тип паза перед заказом датчика
3 PNP↔NPN путаница Инвертированный или отсутствующий сигнал Проверить тип входа ПЛК, заказать соответствующий
4 Перетянут фиксирующий винт Трещина корпуса датчика, ложные срабатывания Затягивать моментом из паспорта датчика
5 Кабель датчика у пневмотрубки Трубка перетирается или кабель рвётся Проложить кабель отдельно, использовать кабельные каналы

Каталог: датчики положения пневмоцилиндра — 145 позиций, от 95 ₽.

Какие вопросы чаще всего задают о датчиках положения?

Можно ли использовать один датчик на два конца хода?

Нет — один датчик фиксирует только одну позицию. Для контроля обоих концов хода нужно 2 датчика на каждый цилиндр (на каждый паз).

Геркон дребезжит при вибрации — что делать?

Заменить на датчик Холла. Герконовый контакт — механический, и при вибрации станка замыкается/размыкается хаотично. Программный дебаунс (задержка 5–10 мс в ПЛК) — временная мера.

Можно ли подключить датчик напрямую к реле, без ПЛК?

Да. Двухпроводный включают последовательно с катушкой реле; у трёхпроводного катушку 24 В ставят между выходом и «−» (PNP) или между «+» и выходом (NPN). Ток катушки не должен превышать допустимый ток нагрузки датчика (обычно 50–200 мА), на катушку ставят защитный диод.

Куда подключить герконовый датчик, если реле на переменное напряжение 200–220 В (AC)?

Геркон — механический контакт с малым допустимым током (в каталоге AirTAC у CMS — до 100 мА), а катушка реле на 200–220 В AC при включении даёт повышенный ток и самоиндукцию при отпускании. Напрямую через геркон такую катушку не включают: контакт подгорает или залипает. Допустимое напряжение переменного тока и ток для конкретной модели датчика смотрят в его паспорте: у части герконов режим AC не допускается или ограничен малым током. Правильная схема: датчик подаёт сигнал на малогабаритное промежуточное реле на 24 В DC (катушка с защитным диодом, ток — в пределах нагрузки датчика), а контактами этого реле уже коммутируют цепь 200–220 В AC.

Какой длины может быть кабель датчика?

Предельную длину кабеля задаёт паспорт датчика. При длинных линиях модуль ввода ставят рядом с цилиндрами, а до ПЛК ведут один кабель связи.

Датчик Холла — это бесконтактный?

Да. Он реагирует на магнитное поле без механического контакта. Поэтому ресурс не ограничен количеством циклов — ограничивается только электроникой и условиями работы по паспорту.

Как подключить датчик к ПЛК — пример для Siemens S7-1200?

Рассмотрим стандартную схему подключения PNP-датчика к дискретному входу Siemens S7-1200 (модуль SM 1221):

Схема подключения (3-проводный PNP)

Провод датчика Цвет (стандарт) Куда подключать
+U (питание) Коричневый (BN) +24V блока питания
0V (земля) Синий (BU) 0V (общий минус ПЛК и блока питания)
Сигнал (выход) Чёрный (BK) Вход DI модуля S7-1200

⚠ Экран кабеля: если кабель экранированный — подключите экран к PE (защитному заземлению) только на стороне ПЛК. Не подключайте экран с обоих концов — это создаёт «земляную петлю» и наводки.

Программирование в TIA Portal

В программе ПЛК создайте два логических условия: «Шток выдвинут» (Input %I0.0 = TRUE) и «Шток втянут» (Input %I0.1 = TRUE). Переключение распределителя — только при подтверждении нужного датчика:

  • Network 1: IF %I0.0 (шток выдвинут) AND start_signal → включить Output %Q0.0 (следующий цилиндр; на выходе, например, катушка 24 В DC распределителя 4V210-08-DC24V)
  • Network 2: IF NOT %I0.0 AND NOT %I0.1 → ошибка «Шток в промежуточном положении» → STOP

✓ Совет: всегда программируйте таймер-контроль: если после подачи команды датчик не сработал за 3–5 сек — генерируйте аварию. Это типичный приём для предотвращения зависших механизмов. Как отобразить датчики на пневмосхеме — читайте в руководстве по обозначениям ISO 1219. Сама схема подключения — провода коричневый/синий/чёрный, полярность, типовые ошибки монтажа для PNP и NPN — разобрана отдельно, с примерами для любого ПЛК: Подключение датчика NPN/PNP — схема и цвета проводов.

Как сравниваются датчики по стоимости владения?

листайте таблицу вбок →

Параметр Герконовый Холла (стандарт) Холла (IO-Link)
Диагностика от ПЛК Нет Нет Да (температура, циклы, качество сигнала)

✓ Вывод: IO-Link оправдан на ответственных участках, где важна предиктивная диагностика; для остальных задач выбор между герконом и датчиком Холла определяют частота циклов и требования паспорта.

👉 Цилиндры ISO 15552 с T-пазом для датчиков →

Совместимость датчиков и распределителей

При проектировании пневмосистемы важно учитывать, что датчик положения и распределитель подключены к одному и тому же ПЛК. Переключение распределителя происходит только по сигналу датчика — это базовый принцип секвенциального управления. Без подтверждения от датчика следующий такт не запустится, что предотвращает столкновение деталей и повреждение инструмента.

Как подключить трёхпроводный датчик 24 В — какая схема подключения?

Цвета проводов по каталогу AirTAC: коричневый — «+», синий — «−», чёрный — выход (есть только у трёхпроводных датчиков). Схема зависит от типа выхода:

Тип датчика Питание Где включена нагрузка
Трёхпроводной PNP коричневый — «+», синий — «−» между чёрным проводом и «−» (выход «даёт плюс»)
Трёхпроводной NPN коричневый — «+», синий — «−» между «+» и чёрным проводом (выход «замыкает на минус»)
Двухпроводной (геркон CMS, твёрдотельные DMS) только коричневый и синий последовательно с нагрузкой: «+» питания → нагрузка → коричневый; синий → «−»

К какому входу контроллера подключать. PNP-датчик выдаёт на чёрный провод «+», поэтому его ставят на входы ПЛК с общим минусом: общий провод входной группы (у Siemens S7-1200 — клемма 1M) соединяют с 0 В блока питания. NPN-датчик замыкает чёрный провод на «−», и ему нужны входы с общим плюсом: общий провод группы — на +24 В. Перепутанный тип не ломает датчик, но вход не видит сигнал — светодиод на датчике горит, а в программе ноль.

Датчик с разъёмом M8 или M12. Номера контактов по IEC 60947-5-2: 1 — коричневый (+), 3 — синий (−), 4 — чёрный (выход); у четырёхпроводных датчиков 2 — белый, второй выход (обычно инверсный, нормально замкнутый). Цвета у кабеля-удлинителя совпадают с цветами провода датчика.

Два датчика можно включать последовательно (логика «И») или параллельно (логика «ИЛИ»); при последовательном включении индикаторы горят, только когда сработали оба датчика. Питание: геркон CMS работает от 5–240 В AC/DC, электронные DMS — от 10–28 В DC (двухпроводные) или 5–30 В DC (трёхпроводные). Для сети 220 В AC подходит только геркон CMS. Тип выхода — PNP или NPN — выбирают по входу контроллера: разбор — в статьях NPN и PNP датчик и подключение датчика NPN и PNP.

Как настроить и проверить геркон и электронный датчик?

  1. Установите датчик в паз или на крепление так, чтобы он находился напротив магнита поршня: крепления по сериям цилиндров — в статье крепление датчика положения.
  2. Подключите датчик по схеме выше: цвета проводов и полярность питания должны совпасть.
  3. Переместите шток так, чтобы магнит поршня оказался под датчиком: у датчика загорается светодиод, а контроллер получает сигнал.
  4. Для двухпроводного электронного датчика проверьте нагрузку: на нём падает до 3,5 В, поэтому при питании 24 В на нагрузку остаётся около 20,5 В, а ток нагрузки должен быть не меньше 2,5 мА, иначе датчик может не работать.

Геркон CMS не имеет защиты от обратной полярности и перенапряжения, поэтому индуктивную нагрузку (катушку, реле) через него без защиты подключать не следует. Характеристики (каталог AirTAC): у геркона CMS ток нагрузки до 100 мА, защита корпуса IP64; у DMS двухпроводного — IP64 (исполнение W — IP68), частота переключения до 1000 Гц.

Совместимы ли датчики с цилиндрами Festo, SMC, WAALPC?

Производители используют разные пазы и фирменные крепления — но датчик подбирается под любую систему. Главное — знать тип паза или метод крепления.

листайте таблицу вбок →

Производитель Серия Тип паза / крепления Какой датчик подходит
Festo DSBC паз в профиле корпуса SME-8M (геркон), SMT-8M (электронный)
Festo DSNU круглый корпус, паза нет датчик на хомуте
SMC CDM2, CDA2, CDQ2 крепление своей серии — по каталогу SMC D-A93, D-M9 и др. с кронштейном серии
WAALPC DSBC Т-паз Hx-65R-2M (геркон)
от 560 ₽ · в наличии
WAALPC DSNU, MAL круглый корпус, паза нет Hx-21R-STRAP (геркон на хомуте)
от 870 ₽ · в наличии
WAALPC SDA узкий паз своей серии DMSG (электронный)
от 510 ₽ · поставка 3–5 недель

✓ Правило совместимости: датчик подбирают по трём признакам — тип паза (или хомут), род срабатывания (геркон или электронный) и выход (PNP/NPN, число проводов). Совпадение одного признака из трёх не делает датчик подходящим.

👉 Цилиндры WAALPC с магнитным поршнем — каталог →

Что в итоге?

  • ✓ Геркон — для медленных тактов (<1 Гц), без вибрации, бюджет
  • ✓ Холла — для быстрых тактов, вибрации, ответственных узлов
  • ✓ PNP — Европа (Siemens, Beckhoff); NPN — Азия (Omron, Mitsubishi)
  • ✓ 2 датчика на каждый цилиндр — для контроля обоих концов хода
  • ✓ Магнит обязателен — проверяйте признак магнита в коде цилиндра (Festo «-A», SMC «CD…»)

👉 Цилиндры с магнитным поршнем в каталоге →

Продукция corneta.tech для автоматизации

Компонент Назначение Ссылка
Цилиндры ISO 15552 Стандартные, с T-пазом и магнитом Каталог →
Компактные ISO 21287 Минимальные габариты, T-паз Каталог →
Распределители 5/2 Управление двусторонними цилиндрами Каталог →
Фитинги цанговый Быстрое подключение к цилиндру Каталог →
Калькулятор Cv/Kv Подбор пропускной способности клапана Калькулятор →

Подобрать по теме

Какие материалы пригодятся ещё?



📐 См. также: Что такое нл/мин и как пересчитать расход воздуха →

Какой совместимый аналог датчиков положения цилиндра есть по ISO 6431/15552?

Магнитные датчики европейских серий (SMT, SME, RST или аналоги) крепятся в Т-паз корпуса профильного цилиндра; форму паза ISO 6431/15552 не задаёт — у каждого производителя она своя. Под Т-паз у WAALPC — геркон HX-65R (кабель 2 м); как совместимый аналог он подтверждён к Camozzi CSG, к датчикам Festo SME/SMT пару подтверждаем по полному коду — по длине корпуса и креплению.

Если меняете датчик на действующем цилиндре — пришлите артикул оригинала и тип сигнала. Инженер подберёт совместимый WAALPC за 1 рабочий день: совместимый аналог, совместимый аналог с оговорками или направление к профильному поставщику для специальных вариантов (взрывозащита ATEX, температура за пределами −10…+70 °C).

Готовые датчики положения WAALPC для цилиндров: датчик HX-65R-2M, датчик-геркон CMSJ-020.

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-32-25, MAL-32-350, MAL-32-100, DSNU-10-30, Электронный датчик DMSHS.

Какие материалы по датчикам пригодятся ещё?

Подробнее: Ремонт пневмоцилиндра.

Подробнее: Пневматическая струбцина — расчёт усилия прижима.

Подробнее: Тестораскаточная машина своими руками — пневмосхема с датчиками.

🔧 Нужен этот компонент — подберём и привезём
От 560 ₽. ГТД для тендеров. Не нашли свой типоразмер — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.
Ещё по теме: артикулы, аналоги и статьи (2)

Пришлите список позиций — вернём варианты с ценами

Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
📐 Расчёт под вашу задачу: HX-65R

Главный инженер CORNETA.TECH ответит за 1 рабочий день: Датчик положения герконовый HX-65R-2M — магнитный, для пневмоцилиндра с Т-образным пазом: 1 исполнение, цена от 560 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
Автор: команда CORNETA.TECH.
MAX
