Стопорные пневмоцилиндры

Выбрать размер и заказать

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

7 серий · 62 позиции · от 1 920 ₽

Скачать прайс раздела (CSV для Excel)Запросить коммерческое предложение

Все серии раздела «Стопорные пневмоцилиндры»: типоразмеры и цена от

Цены — из каталога, обновляются вместе с ним. Размеры и параметры каждой серии — в её карточке.

Показано серий: 7

Только в наличии
Автор: команда CORNETA.TECH.

В разделе «Стопорные пневмоцилиндры» — RSG — стопорный пневмоцилиндр (9 исполнений), TWG — стопорный пневмоцилиндр (9 исполнений), QX2 — стопорный пневмоцилиндр (2 исполнения), RSQ — стопорный пневмоцилиндр (15 исполнений), TWQ — стопорный пневмоцилиндр (15 исполнений), QX — стопорный цилиндр (6 исполнений) и ещё 1 серия. Типоразмеры/присоединения: 1.5T, 2, 3, 3.5T, 4, 4.5T, 6T, 7 и др. Цена от 1 920 до 45 620 ₽.

«Стопорные пневмоцилиндры»: чем отличаются серии?

По каталогу: RSG — 9 исполнений, от 3 060 до 4 960 ₽, размеров 3; TWG — 9 исполнений, от 2 650 до 4 250 ₽, размеров 3; QX2 — 2 исполнения, от 22 230 до 31 510 ₽, размеров 2; RSQ — 15 исполнений, от 1 920 до 5 340 ₽, размеров 6; TWQ — 15 исполнений, от 2 250 до 4 550 ₽, размеров 5; QX — 6 исполнений, от 5 250 до 45 620 ₽, размеров 5.

«Стопорные пневмоцилиндры»: какое давление у серий?

У всех 6 серий с данными по давлению значение одно: до 0,8 МПа по каталогу завода. Данные есть у 6 из 7 серий раздела «Стопорные пневмоцилиндры».

«Стопорные пневмоцилиндры»: есть ли совместимый аналог по коду импортного изделия?

В разделе «Стопорные пневмоцилиндры» 7 серий WAALPC, всего 62 исполнения, цена от 1 920 ₽. Для импортного обозначения подбираем совместимый аналог WAALPC: введите код изделия в поиск аналогов на сайте или пришлите артикул — покажем наш артикул, цену и отличия по присоединению и размеру. Соответствие подтверждается по каталогам производителей, а не по похожести названия.

«Стопорные пневмоцилиндры»: что прислать для заказа и подтверждения исполнения?

По разделу «Стопорные пневмоцилиндры» — 7 серий и 62 исполнения. Пришлите артикул изделия или код импортного аналога, диаметр и присоединение, при необходимости чертёж узла — мы подтвердим исполнение по реестру и каталогам производителей, укажем наличие и цену по каждому артикулу. Юридическим лицам выставляем счёт, УПД и работаем через ЭДО, закупки по 44-ФЗ и 223-ФЗ оформляем.

Цены от 1 920 ₽

Подобрать аналогСмотреть 62 позиции

Что есть в разделе «Стопорные пневмоцилиндры»?

«Стопорные пневмоцилиндры» — 62 позиции в 7 сериях. Больше всего исполнений у RSQ — 15; дешевле всего RSQ — от 1 920 ₽; типоразмеры и присоединения: 1.5T, 2, 3, 3.5T, 4.

Популярные артикулы раздела
  • RSQ-40-30 — Стопорный пневмоцилиндр RSQ · 4 510 ₽ · Поставка 3–5 недель
  • RSQ-20-10 — Стопорный пневмоцилиндр RSQ · 2 440 ₽ · Поставка 3–5 недель

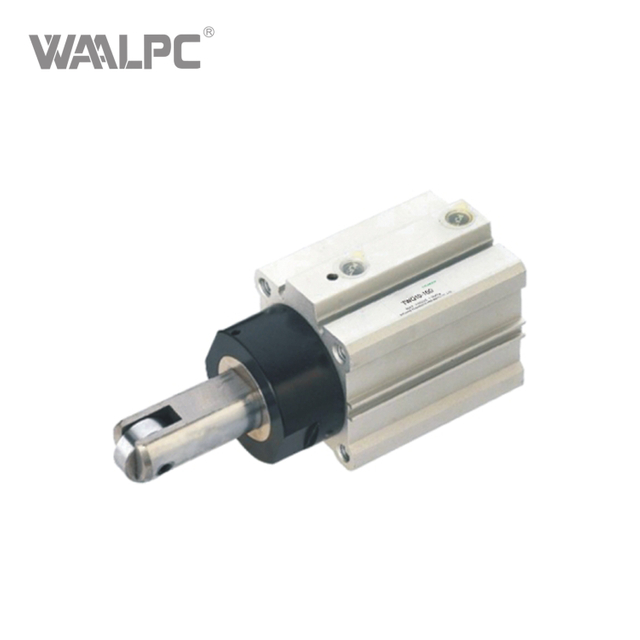

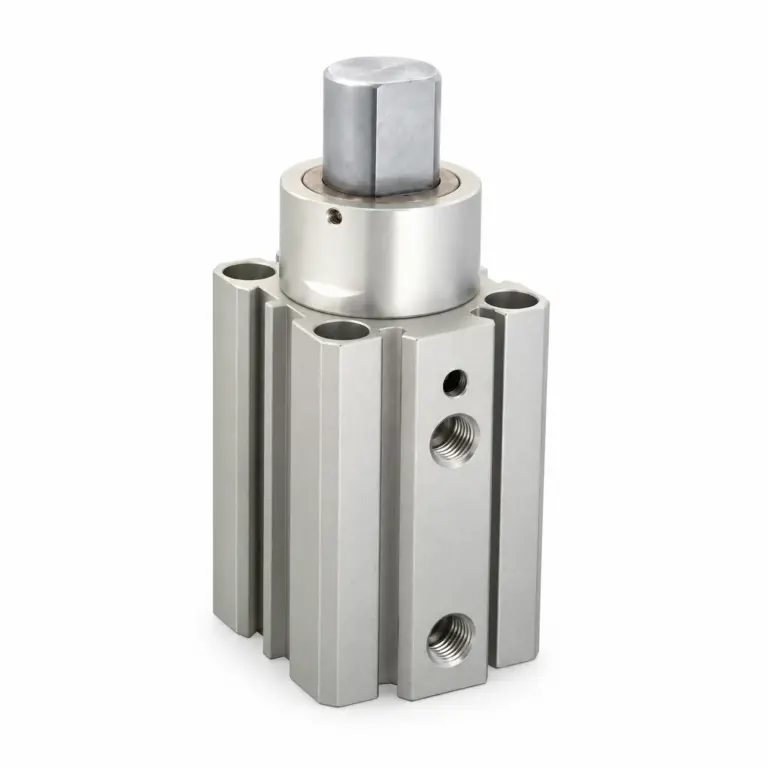

  • TWQ-50-20 — Стопорный пневмоцилиндр TWQ · 4 280 ₽ · Поставка 3–5 недель
  • TWQ-50-25 — Стопорный пневмоцилиндр TWQ · 4 460 ₽ · Поставка 3–5 недель
  • RSG-40-20 — Стопорный пневмоцилиндр RSG · 3 950 ₽ · Поставка 3–5 недель

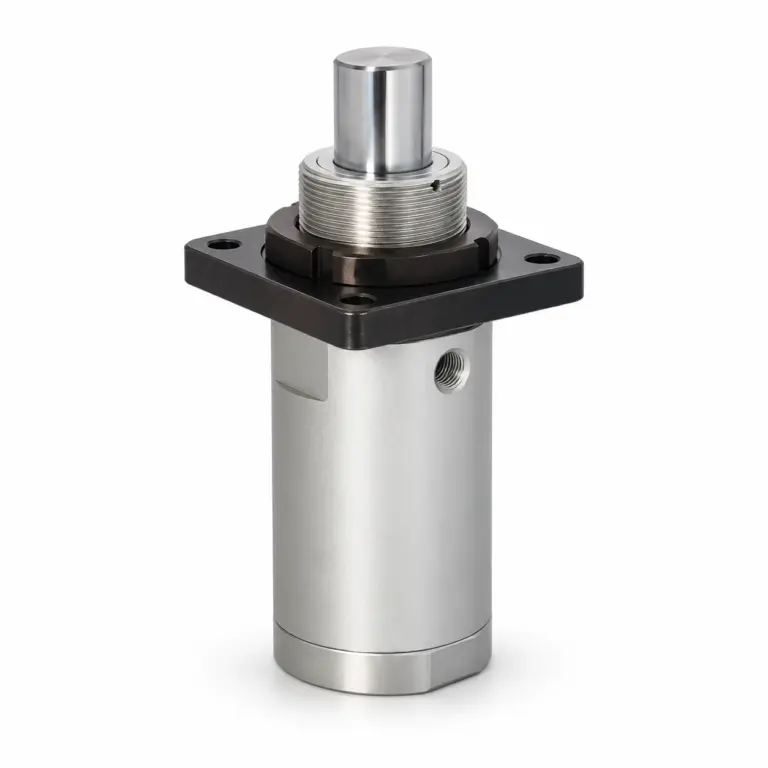

  • TWG-40-25 — Стопорный пневмоцилиндр TWG · 3 530 ₽ · Поставка 3–5 недель
  • TWQ-20-10 — Стопорный пневмоцилиндр TWQ · 2 250 ₽ · Поставка 3–5 недель
  • TWQ-32-15 — Стопорный пневмоцилиндр TWQ · 3 060 ₽ · Поставка 3–5 недель
  • TWQ-40-25 — Стопорный пневмоцилиндр TWQ · 3 740 ₽ · Поставка 3–5 недель
  • RSQ-16-10 — Стопорный пневмоцилиндр RSQ · 2 180 ₽ · Поставка 3–5 недель
  • TWQ-20-15 — Стопорный пневмоцилиндр TWQ · 2 310 ₽ · Поставка 3–5 недель
  • TWQ-25-10 — Стопорный пневмоцилиндр TWQ · 2 520 ₽ · Поставка 3–5 недель
  • RSQ-32-10 — Стопорный пневмоцилиндр RSQ · 3 360 ₽ · Поставка 3–5 недель
  • TWG-40-20 — Стопорный пневмоцилиндр TWG · 3 360 ₽ · Поставка 3–5 недель
  • RSG-40-25 — Стопорный пневмоцилиндр RSG · 4 110 ₽ · Поставка 3–5 недель
  • TWQ-32-10 — Стопорный пневмоцилиндр TWQ · 2 930 ₽ · Поставка 3–5 недель
  • RSQ-32-15 — Стопорный пневмоцилиндр RSQ · 3 530 ₽ · Поставка 3–5 недель
  • TWG-40-30 — Стопорный пневмоцилиндр TWG · 3 660 ₽ · Поставка 3–5 недель
  • RSG-40-30 — Стопорный пневмоцилиндр RSG · 4 280 ₽ · Поставка 3–5 недель
  • TWQ-25-15 — Стопорный пневмоцилиндр TWQ · 2 610 ₽ · Поставка 3–5 недель
  • RSQ-32-20 — Стопорный пневмоцилиндр RSQ · 3 700 ₽ · Поставка 3–5 недель
  • TWG-32-10 — Стопорный пневмоцилиндр TWG · 2 650 ₽ · Поставка 3–5 недель
  • RSG-50-20 — Стопорный пневмоцилиндр RSG · 4 620 ₽ · Поставка 3–5 недель
  • TWQ-40-20 — Стопорный пневмоцилиндр TWQ · 3 610 ₽ · Поставка 3–5 недель
  • RSQ-40-20 — Стопорный пневмоцилиндр RSQ · 4 170 ₽ · Поставка 3–5 недель
  • TWG-32-15 — Стопорный пневмоцилиндр TWG · 2 780 ₽ · Поставка 3–5 недель
  • RSG-50-25 — Стопорный пневмоцилиндр RSG · 4 790 ₽ · Поставка 3–5 недель
  • TWQ-40-30 — Стопорный пневмоцилиндр TWQ · 3 870 ₽ · Поставка 3–5 недель
  • RSQ-40-25 — Стопорный пневмоцилиндр RSQ · 4 340 ₽ · Поставка 3–5 недель
  • TWG-32-20 — Стопорный пневмоцилиндр TWG · 2 930 ₽ · Поставка 3–5 недель
  • RSG-50-30 — Стопорный пневмоцилиндр RSG · 4 960 ₽ · Поставка 3–5 недель
  • TWQ-50-30 — Стопорный пневмоцилиндр TWQ · 4 550 ₽ · Поставка 3–5 недель
  • RSQ-20-15 — Стопорный пневмоцилиндр RSQ · 2 650 ₽ · Поставка 3–5 недель
  • TWG-50-20 — Стопорный пневмоцилиндр TWG · 3 990 ₽ · Поставка 3–5 недель
  • RSQ-20-20 — Стопорный пневмоцилиндр RSQ · 2 780 ₽ · Поставка 3–5 недель
  • TWG-50-25 — Стопорный пневмоцилиндр TWG · 4 150 ₽ · Поставка 3–5 недель
  • TWG-50-30 — Стопорный пневмоцилиндр TWG · 4 250 ₽ · Поставка 3–5 недель
  • RSQ-16-15 — Стопорный пневмоцилиндр RSQ · 2 270 ₽ · Поставка 3–5 недель
  • RSQ-50-20 — Стопорный пневмоцилиндр RSQ · 5 000 ₽ · Поставка 3–5 недель

Какие подразделы есть в разделе «Стопорные пневмоцилиндры»?

7 подразделов, всего 62 исполнения с ценой: Стопорные цилиндры QX — 6 исполнений (QX), от 5 250 ₽; Стопорные цилиндры QX2 — 2 исполнения (QX2), от 22 230 ₽; Стопорные цилиндры RSQ (SMC-формат) — 15 исполнений (RSQ), от 1 920 ₽; Стопорные цилиндры с регулировкой RSG (SMC-формат) — 9 исполнений (RSG), от 3 060 ₽; Стопорные цилиндры усиленные TWG — 9 исполнений (TWG), от 2 650 ₽; Стопорные цилиндры усиленные TWQ — 15 исполнений (TWQ), от 2 250 ₽; Цилиндры разжима шпинделя NPM — 6 исполнений (NPM), от 37 280 ₽. Серии, характеристики и цены по исполнениям — на странице каждого подраздела.

Какие типоразмеры есть в разделе «Стопорные пневмоцилиндры»?

14 типоразмеров, Ø1–50 мм. По размерам: Ø1 мм — 1 исполнение, от 37 280 ₽; Ø2 мм — 1 исполнение, от 5 250 ₽; Ø3 мм — 3 исполнения, от 8 730 ₽; Ø4 мм — 3 исполнения, от 15 440 ₽; Ø6 мм — 1 исполнение, от 44 730 ₽; Ø7 мм — 1 исполнение, от 10 740 ₽; Ø8 мм — 1 исполнение, от 45 620 ₽; Ø12 мм — 1 исполнение, от 1 920 ₽; Ø16 мм — 2 исполнения, от 2 180 ₽; Ø20 мм — 6 исполнений, от 2 250 ₽; Ø25 мм — 4 исполнения, от 2 520 ₽; Ø32 мм — 12 исполнений, от 2 650 ₽; Ø40 мм — 12 исполнений, от 3 360 ₽; Ø50 мм — 13 исполнений, от 3 990 ₽.

«Стопорные пневмоцилиндры»: на какие импортные артикулы есть совместимый аналог?

AirTAC NPM35T63X13 → NPM-3.5T-13MM; AirTAC NPM45T63X13 → NPM-4.5T-13MM; AirTAC NPM45T63X15 → NPM-4.5T-15MM; SMC RSDG40-20D → RSG-40-20; SMC RSDG40-25D → RSG-40-25; SMC RSDG40-30D → RSG-40-30. Проверенных пар — 123 (AirTAC — 36, SMC — 87).

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

Как рассчитать пневмоцилиндр?

Диаметр цилиндра выбирают по усилию, а скорость хода и расход воздуха считают по диаметру и ходу.

Как заказать и получить товары раздела «Стопорные пневмоцилиндры»?

Стопорный пневмоцилиндр (упор-стопор, цилиндр-отсекатель) — короткоходовой штоковый привод, который останавливает и удерживает движущуюся заготовку, паллету или поддон на роликовом и цепном конвейере сборочных и транспортных линий. Шток с упорной головкой выдвигается поперёк потока, принимает набегающее изделие и фиксирует его в позиции обработки, после чего убирается и пропускает изделие дальше.
В каталоге собраны исполнения с разной упорной головкой — роликовой, рычажной (качалка) и прямой, одностороннего и двустороннего действия. Удар от тяжёлых и быстрых изделий гасит исполнение со встроенным гидравлическим амортизатором (демпфером): он снижает отскок и износ упора, продлевает ресурс. Типичные типоразмеры — Ø12–63 мм, короткий ход (обычно 10–30 мм), присоединение резьбовое или цанговое; рабочее давление 1–7 бар (0,1–0,7 МПа). Магнитный поршень позволяет ставить датчики положения, а управление ведётся обычным 5/2 или 3/2 распределителем.
Как подобрать. Стопоры выпускаются фирменными форматами, единого стандарта ISO у них нет — замену ведут по функции и посадке: по массе и скорости изделия (энергия удара), усилию удержания, длине хода, типу головки и способу монтажа. Под Festo STA/STAF, SMC RS-серию (RSQ, RSG, RSH/RS1H/RS2H) и аналоги AirTAC подходят совместимые серии WAALPC — TWQ, TWG, TWH, TWM, TTQ. Пришлите артикул или спецификацию — таблицу совместимых замен и счёт соберём за 1 рабочий день. Другие типоразмеры смотрите в разделе пневмоцилиндров, а по замене импортной пневматики — на странице инженерного подбора.

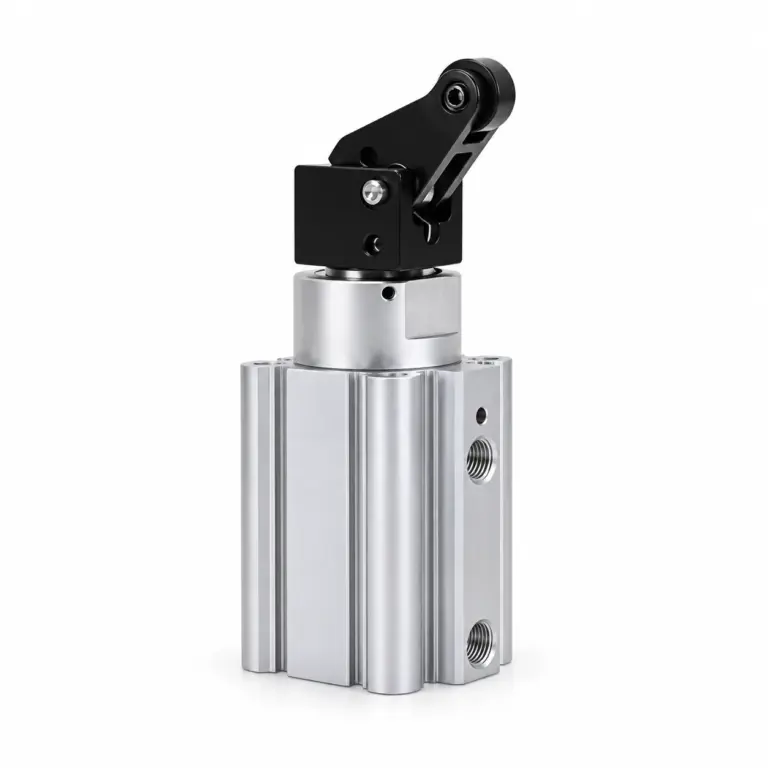

Пневмоцилиндры для блокировки/удержания: TWQ, TTQ, RSQ, QX, NPM. Серии раздела: Стопорный цилиндр QX — фиксация на конвейере; Стопорный пневмоцилиндр QX2 — Ø25–50 мм, ход 35–50 мм.
