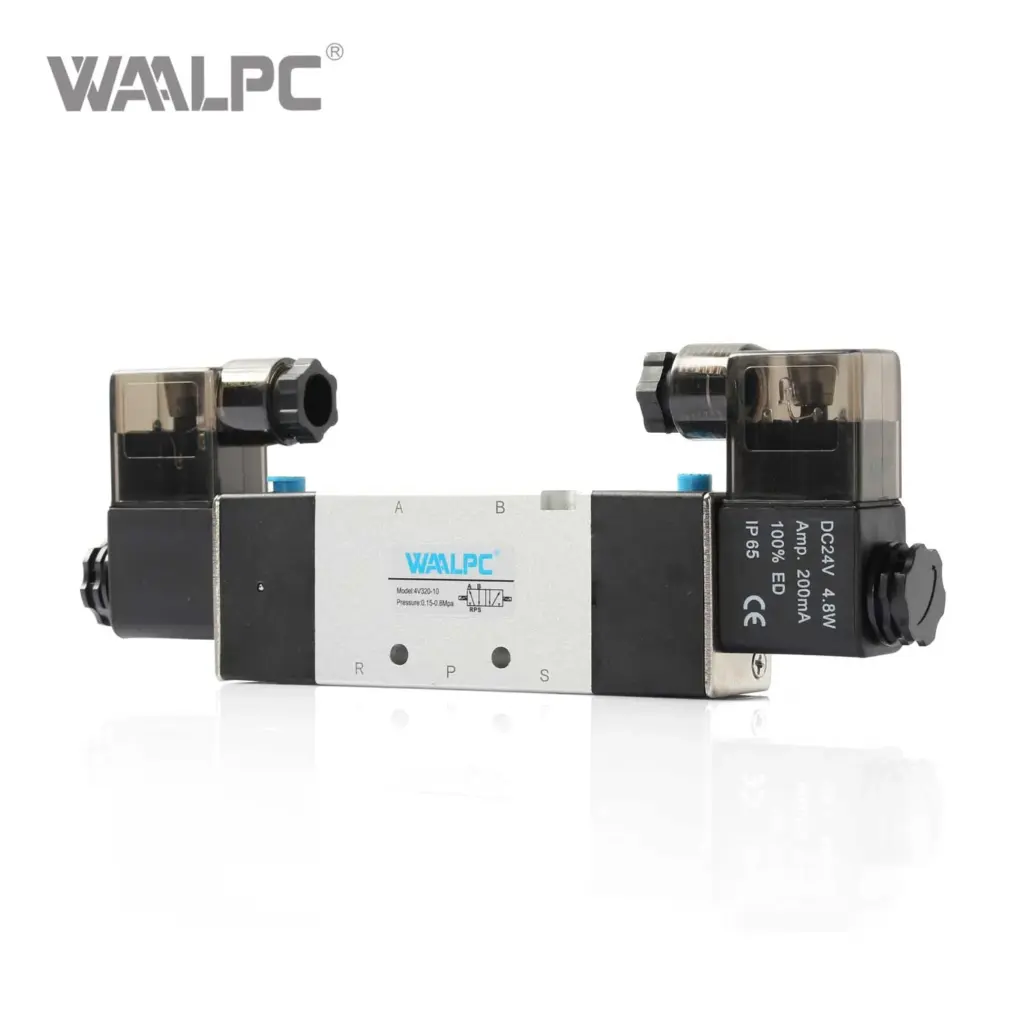

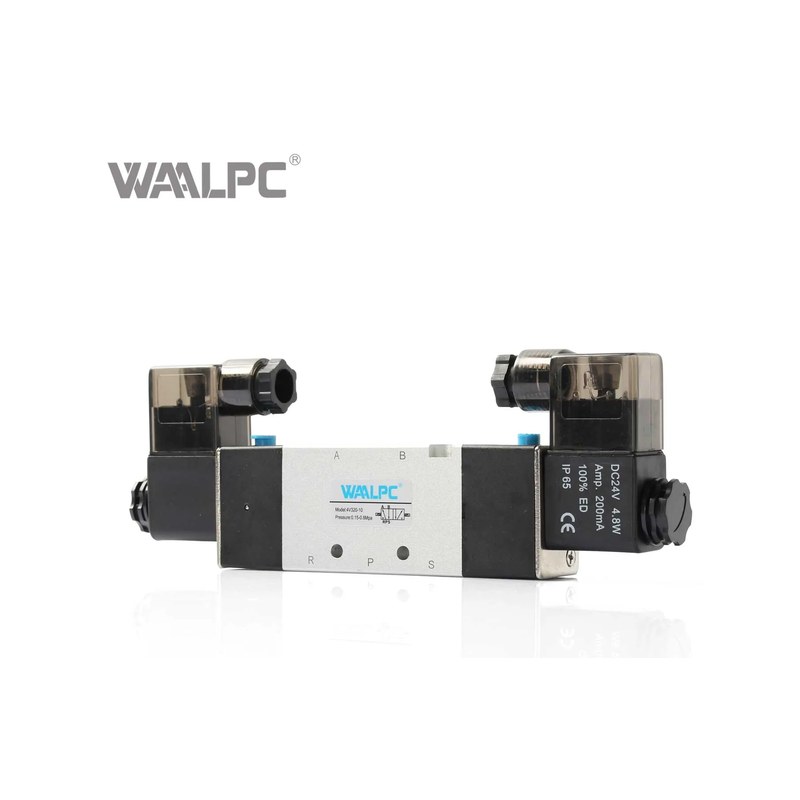

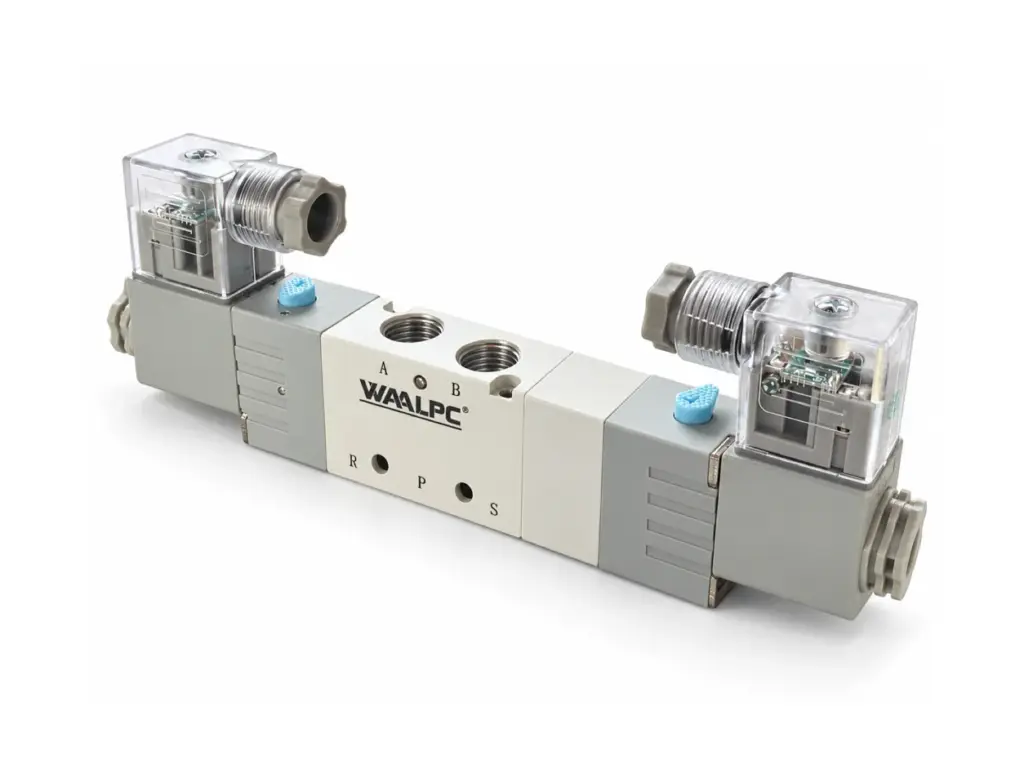

Распределитель электромагнитный 5/3 4V (центр C, E или P)

Электромагнитный распределитель 5/3 серии 4V — совместимый аналог AirTAC 4V. Корпуса 100/200/300/400, исполнение центра — C (все порты закрыты), E (рабочие порты на выхлоп) или P (рабочие порты под давлением). Катушки на AC 220/110 В и DC 24/12 В.

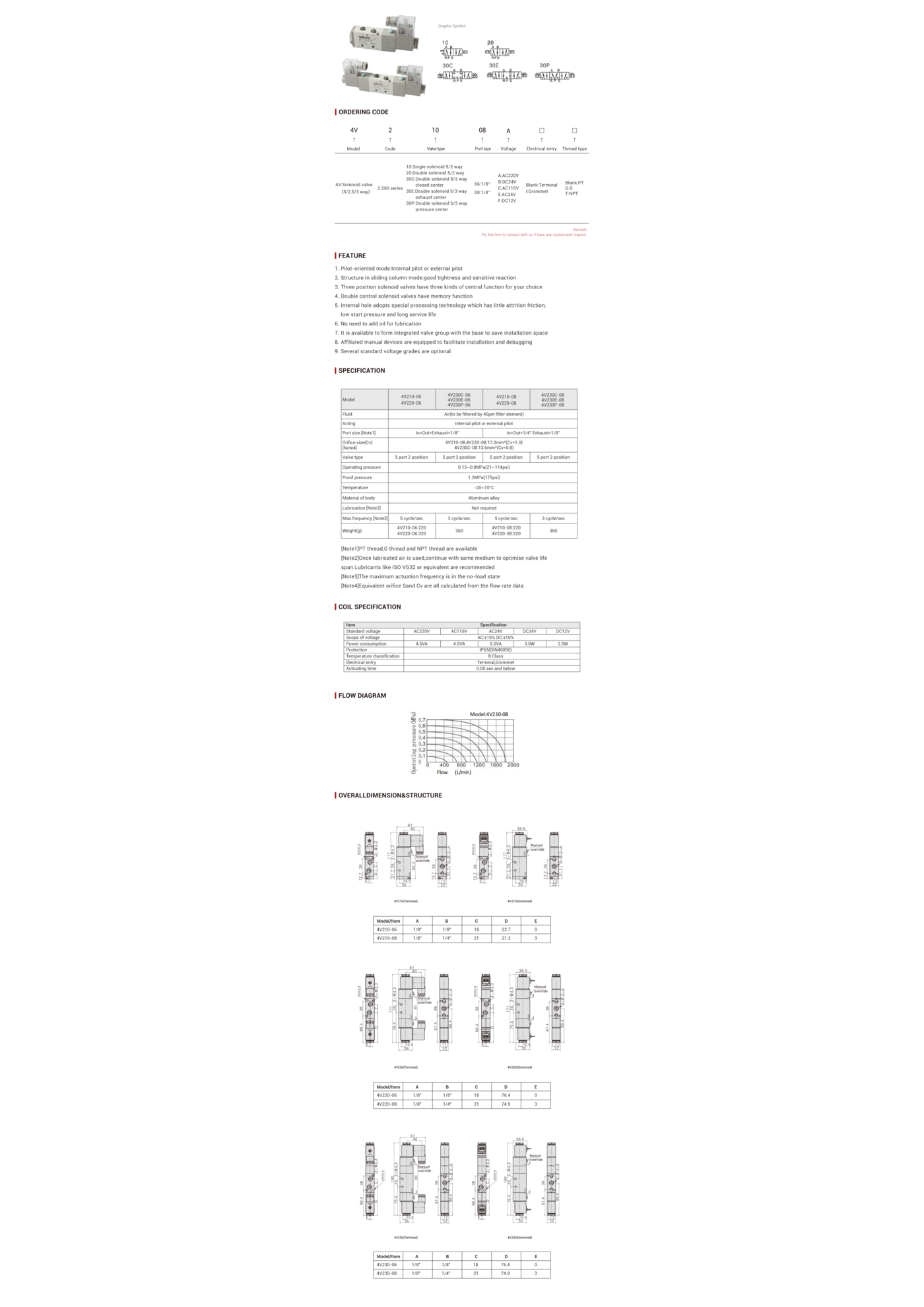

Характеристики

Особенности схемы 5/3 NC (центр закрытый)

В среднем положении (обесточенные обе катушки) все каналы заблокированы. Это удерживает текущее положение исполнительного устройства (поршня цилиндра, поворотного привода) — выходные порты A и B изолированы от подачи и атмосферы.

• Сохраняет давление в обеих линиях — пневмопривод фиксируется в текущей позиции даже при сбое питания.
• Не подходит для аварийного сброса — для этого нужна схема с центром на выхлоп (5/3 ER).
• Применяется: позиционирование, удержание захвата, остановка при потере сигнала, безопасность по средней позиции.

Чем 4V 5/3 отличается от 4A 5/3?

Рядом в каталоге стоит серия 4A 5/3. Сравнение по реестру исполнений corneta.tech на 18.10.2026:

Размерный ряд («Присоединение (код)») у 4V 5/3 и 4A 5/3 один — серии различаются конструкцией, см. строку «Изделие».

Совместимость с импортными аналогами

Совместимый аналог — AirTAC 4V230C08FG — отличие: резьба портов: у AirTAC G (код с буквой G), как у нашего; CHELIC SV8233-24VDC-K-NC — отличие: Оба распределителя 5/3, две катушки, пружинный возврат в закрытый центр. Напряжение DC24V. Основные порты CHELIC Rc3/8, WAALPC G3/8; выхлопные Rc1/4 и G1/4. Cv 1,40 против 1,25. Применять при 0,15…0,7 МПа и +5…+60°C. Нагрузка катушки CHELIC 3 Вт, WAALPC 3 Вт; CKD 4KB230-08-DC24V — отличие: рабочее давление: у CKD до 0,7 МПа, у нашего до 0,8 МПа; сечение: у CKD 12,0 мм², у нашего 13,6 мм²; температура: у CKD −5…+50 °C, у нашего −20…+70 °C; Camozzi 462N-011-22 (368-011-02); E.MC RV5312C-06E4; Festo VUVS-L20-P53E-MD-G18-F7-1C1 — отличие: резьба портов: у Festo G, как у нашего; у Festo разъём катушки Form C по EN 175301-803 (у нашего клеммная колодка или кабельный вывод), ширина корпуса 21 мм против 18 мм, рабочее давление: у Festo 0,25–1,0 МПа, у нашего 0,15–0,8 МПа; Mindman MVSP-156-4E2C-DC24 — отличие: рабочее давление: у Mindman 0,2–0,7 МПа, у нашего 0,15–0,8 МПа; сечение: у Mindman 9,5 мм², у нашего 8,6 мм²; температура: у Mindman −5…+50 °C, у нашего −20…+70 °C; Norgren V60A611A-A313JB — отличие: резьба портов: у Norgren G, как у нашего; у Norgren код задаёт катушку и разъём (12…250 В / 15…30 В DC со светодиодом), у нашего напряжение определено исполнением артикула; рабочее давление Norgren 0,2–1,0 МПа (5/3 — 0,3–1,0), у нашего 0,15–0,8 МПа; Parker P2LAX611EEHDDB49 — отличие: резьба портов: у Parker G, как у нашего; у Parker давление до 1,6 МПа (Xtreme), у нашего до 0,8 МПа; напряжение катушки у нашего выбирают в карточке; Pneumax T424.53.31.0.0.E.B04 — отличие: резьба портов: у Pneumax G, как у нашего; у Pneumax давление 0,30–1,0 МПа (у нашего 0,15–0,8 МПа); внешнее питание управления через порт G1/8, у нашего питание внутреннее; разъём DIN 43650/B заказывается отдельно (305.11.xx); SMC VFS2320-5DOZA-02-Q — отличие: рабочее давление: у SMC 0,1–1,0 МПа, у нашего 0,15–0,8 МПа; температура среды: у SMC −10…+60 °C, у нашего −20…+70 °C; расходный коэффициент Cv вход→выход / выход→выхлоп: у SMC 0,90/0,83, у нашего 0,80; у SMC металлическое уплотнение золотника; у SMC DIN-клемма без разъёма; индикатор и защита от перенапряжения; ручное дублирование выступающей кнопкой без фиксации; SNS 4V330C-10/DC24V — отличие: Оба распределителя 5/3, две катушки, пружинный возврат в закрытый центр. Напряжение DC24V. Основные порты SNS G3/8, WAALPC G3/8; выхлопные G1/4 и G1/4. Cv 1,00 против 1,25. Применять при 0,15…0,8 МПа и 0…+60°C. Нагрузка катушки SNS 4,8 Вт, WAALPC 3 Вт (совпадают присоединительные и установочные размеры, серия 4V-5-3).

Как расшифровать артикул 4V?

Формат: 4V30-{присоединение (порт)}

• 4V — серия
• Присоединение (порт): G1/8 / G1/4 / G3/8 / G1/2
• Исполнения: C / E / P

Пример: 4V30-06
