Схема подключения ножной педали 3/2 к пневмоуправляемому распределителю 5/2 и цилиндру DSBC

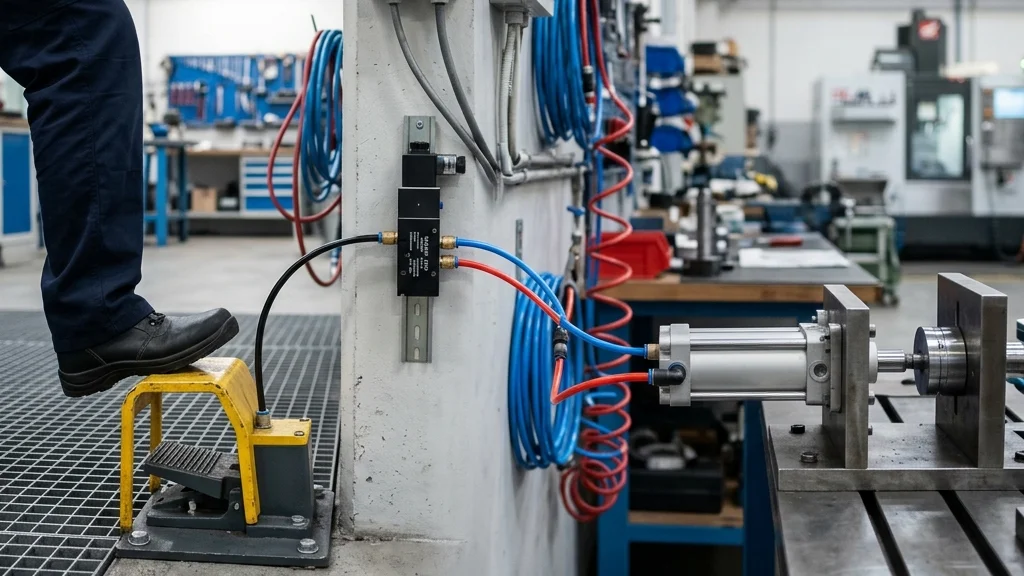

Когда у оператора заняты руки — штамповка, прижим заготовки, сборочное приспособление, — цилиндром управляют ногой через педаль. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает типовую схему: педаль 3F210-08 (распределитель 3/2 нормально закрытый, прямого действия) подаёт управляющий сигнал на пневмоуправляемый распределитель 4A210-08 (5/2, возврат пружиной), а он переключает силовой воздух на цилиндр двустороннего действия DSBC-32-100-PPV-A. Электрики в схеме нет: и педаль, и распределитель работают только на воздухе. Ниже — пневмосхема по ISO 1219-1 (ГОСТ 2.781-96), разводка портов, спецификация с артикулами и монтаж по шагам; в конце — моностабильный и бистабильный варианты.

Схема собирается целиком из позиций каталога CORNETA.TECH: педаль 3F210-08 — от 1 430 ₽, распределитель 4A210-08 — от 740 ₽, цилиндр DSBC-32-100-PPV-A — от 4 150 ₽. Для педали и распределителя формата AirTAC это совместимые аналоги по полному коду (AirTAC 3F210-08 и 4A210-08), для цилиндра — совместимый аналог Festo DSBC-32-100-PPVA-N3.

Что куда подключать в педальной схеме?

Для управления цилиндром DSBC-32-100 ногой по логике «нажал — вперёд, отпустил — назад» нужны три узла: педаль 3/2 NC, пневмоуправляемый распределитель 5/2 и цилиндр. Питание 6 бар от блока подготовки воздуха AFC2000 идёт в порт 1 распределителя 4A210-08 и ответвлением — в порт 1 педали. Пока педаль отпущена, её порт 1 перекрыт, а порт 2 соединён со сбросом: пилотный канал 14 распределителя пуст, пружина держит золотник в исходной позиции — питание идёт 1 → 2 в штоковую полость, шток втянут. При нажатии педаль соединяет 1 → 2, воздух приходит в пилотный канал 14, золотник переключается 1 → 4 — питание идёт в бесштоковую полость, шток выдвигается, а штоковая полость сбрасывается через порт 3. Отпустили педаль — пилотная линия сбрасывается через порт 3 педали, пружина возвращает золотник, цилиндр уходит назад.

Спецификация: педаль 3F210-08 — 1 шт, распределитель 4A210-08 — 1 шт, цилиндр DSBC-32-100-PPV-A — 1 шт, блок подготовки AFC2000 — 1 шт, дроссели с обратным клапаном SL08-01 — 2 шт, глушители PSLB-01 — 2 шт, трубка PU 8×6 и PU 4×2,5, цанговые фитинги PC08-02 и PC04-02. Для бистабильного варианта (фиксация положения) распределитель 4A210-08 меняют на 4A220-08 — от 880 ₽, у него два пилотных канала (14 и 12).

Какие артикулы WAALPC входят в спецификацию?

Перечень под цилиндр Ø32 мм с ходом 100 мм. Резьбы портов в схеме разные, и это главная ловушка при заказе: у распределителя 4A210-08 рабочие порты 1, 2, 4 — Rc1/4 (PT), порты выхлопа — по карточке 4A210-08; у педали 3F210-08 порты G1/4; у цилиндра DSBC Ø32 порты G1/8. Если цилиндр другого диаметра — пересчитайте резьбы фитингов и типоразмер распределителя (таблица в вопросах в конце статьи).

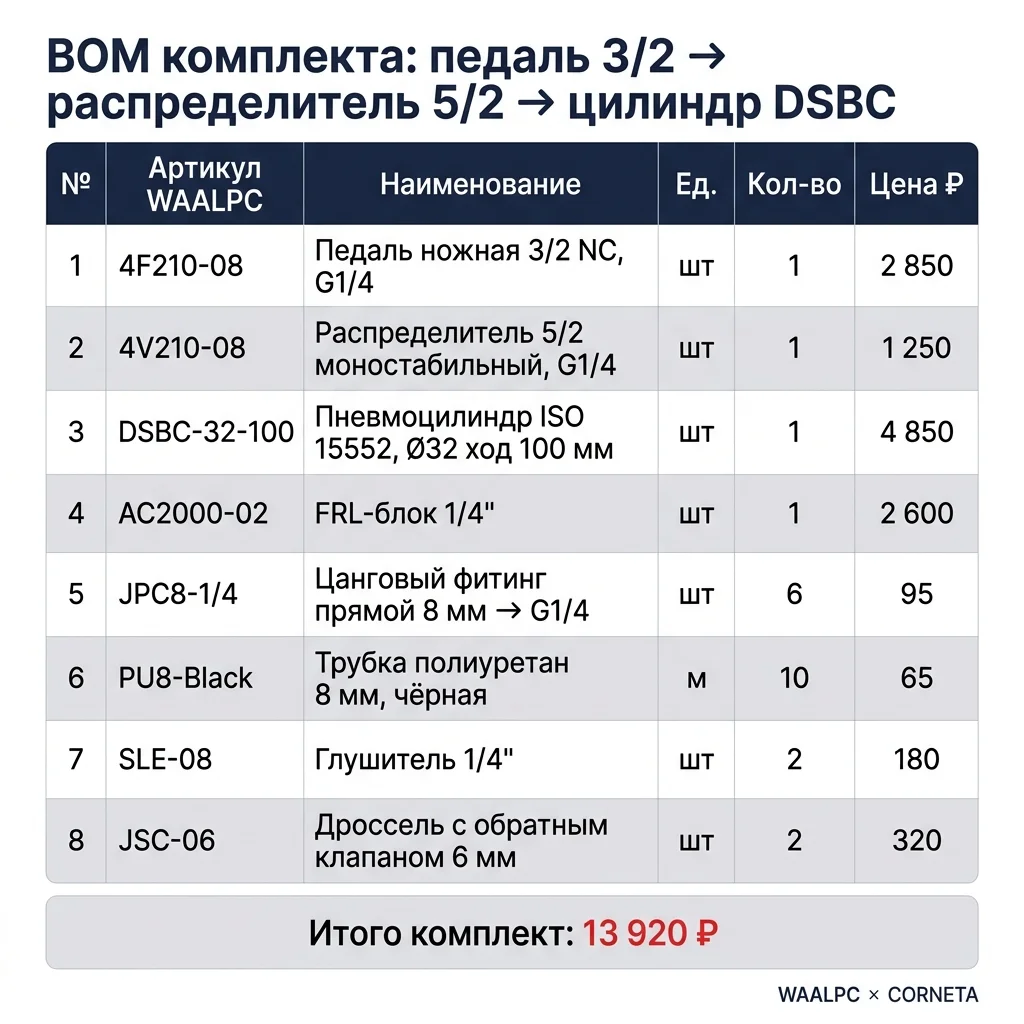

Поз.	Артикул WAALPC	Назначение	Кол-во	Цена, ₽
1	3F210-08	Педаль 3/2 NC прямого действия, G1/4	1	1 430 ₽
2	4A210-08	Распределитель 5/2 пневмоуправляемый, моностабильный (возврат пружиной), Rc1/4	1	740 ₽
3	DSBC-32-100-PPV-A	Цилиндр ISO 15552, Ø32, ход 100 мм, двустороннего действия, магнитный поршень, порты G1/8	1	4 150 ₽
4	AFC2000	Блок подготовки: фильтр-регулятор + лубрикатор, G1/4	1	920 ₽
5	SL08-01	Дроссель с обратным клапаном, G1/8 — трубка Ø8, в порты цилиндра	2	160 ₽ × 2
6	PSLB-01	Глушитель, G1/8, в выхлопные порты 3 и 5 распределителя	2	20 ₽ × 2
7	PC08-02	Цанговый фитинг прямой R1/4 — Ø8: выход AFC2000, порты 1, 2, 4 распределителя	4	50 ₽ × 4
8	PC04-02	Цанговый фитинг прямой R1/4 — Ø4: порты 1 и 2 педали	2	60 ₽ × 2
9	PU 8×6 и PU 4×2,5	Полиуретановая трубка: силовые линии Ø8, пилотная линия Ø4	по месту	в каталоге

Кроме таблицы понадобятся цанговый фитинг Ø4 на пилотный порт 14 распределителя (резьбу порта сверьте по карточке 4A210-08) и тройник для ответвления питания на педаль. Подбор фитингов под другие типоразмеры — в калькуляторе диаметра пневмотрубки, схему можно нарисовать в инструменте schema-builder.

Как перейти с импортной педальной схемы на комплект WAALPC?

Типовая ситуация на сборочном стенде или прессе ручного управления: педальная схема собрана из импортной пневматики много лет назад, один узел начал отказывать (чаще всего изнашиваются уплотнения золотника или пружина возврата педали), а прежний канал поставки закрылся. Узел меняют либо по одному, либо всю схему целиком.

При замене по одному узлу сверяют три вещи: тип управления (педаль — механическая 3/2 NC; распределитель — именно пневмоуправляемый, а не электромагнитный), схему золотника (5/2 моностабильный или бистабильный) и резьбы портов. Самая частая ошибка — взять внешне похожий распределитель с катушкой (у AirTAC это серия 4V): у него нет пилотного порта под сигнал от педали, и в педальной схеме он не работает без электрики.

Совместимые аналоги по полному коду для этой схемы:

Узел	Импортный код	WAALPC (совместимый аналог)
Педаль 3/2 NC, G1/4	AirTAC 3F210-08	3F210-08 — 1 430 ₽
Распределитель 5/2 пневмоуправляемый, моностабильный, Rc1/4	AirTAC 4A210-08	4A210-08 — 740 ₽
Распределитель 5/2 пневмоуправляемый, бистабильный, Rc1/4	AirTAC 4A220-08	4A220-08 — 880 ₽
Цилиндр ISO 15552 Ø32, ход 100	Festo DSBC-32-100-PPVA-N3	DSBC-32-100-PPV-A — 4 150 ₽
Блок подготовки G1/4	AirTAC AFC2000	AFC2000 — 920 ₽

Для педалей и пневмоуправляемых распределителей Festo совместимого аналога в каталоге по полному коду нет — подберём по запросу по фото шильдика или артикулу. Пришлите список артикулов оригинала — инженер вернёт таблицу совместимых аналогов с ценами; срок поставки указан в карточке каждой позиции.

Как выглядит пневмосхема по ISO 1219-1?

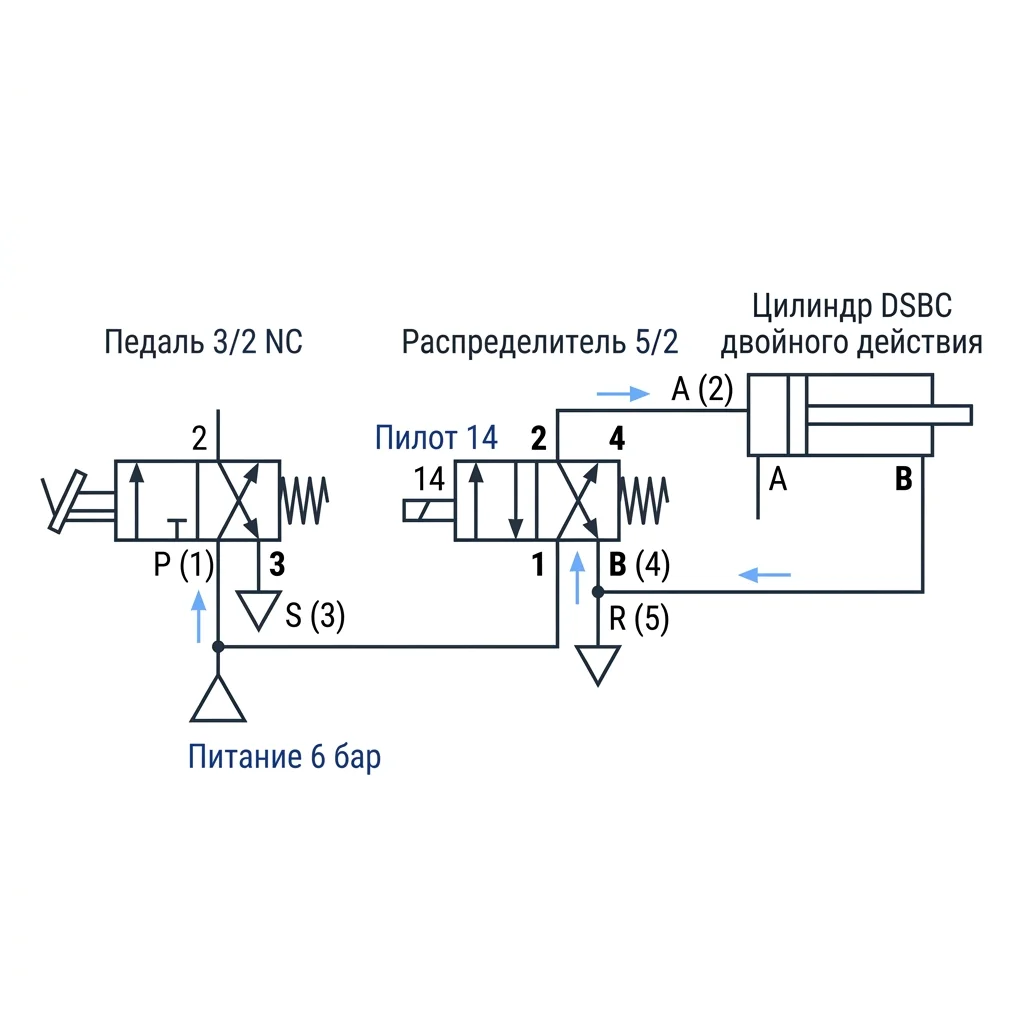

Графическое обозначение элементов стандартизировано по ISO 1219-1 (ГОСТ 2.781-96). Распределитель 5/2 — прямоугольник из двух квадратов-позиций, внутри каждой — стрелки соединения портов и знаки заглушенных каналов. Нумерация портов: 1 — питание, 2 и 4 — рабочие выходы на цилиндр, 3 и 5 — выхлоп (3 сбрасывает линию 2, 5 — линию 4). Управляющие входы: 14 — сигнал, соединяющий 1 с 4; 12 — сигнал, соединяющий 1 с 2. У моностабильного 4A210-08 управляющий вход один (14), обратное переключение — пружиной; в исходном положении открыт канал 1 → 2.

Педаль 3F210-08 — распределитель 3/2 нормально закрытый. На схеме: две позиции, в исходной (педаль отпущена) порт 1 перекрыт, порт 2 соединён с портом 3 (сброс). При нажатии 1 соединяется с 2 — управляющий воздух идёт в пилотный канал 14 распределителя. Слева у символа — знак ножного управления, справа — пружина возврата.

Цилиндр DSBC-32-100 — двустороннего действия. Порт 4 распределителя ведут в бесштоковую полость (ход вперёд при нажатой педали), порт 2 — в штоковую (ход назад и исходное положение). Так при отпущенной педали и при пропадании управляющего сигнала шток втянут. Дроссели SL08-01 ставят прямо в порты цилиндра по схеме на выпуск: воздух в полость идёт свободно через обратный клапан, а на выходе из полости дросселируется — так ход получается ровным. Подробнее о настройке скорости — в материале подключение пневмоцилиндра.

Как развести порты — куда какая трубка?

Самая частая ошибка монтажа — перепутать выхлопные порты 3 и 5 с рабочими 2 и 4 либо подать питание не в порт 1. Цифры выбиты на корпусе распределителя рядом с каждым отверстием.

Порт 4A210-08	Назначение	Куда подключать	Резьба / фитинг
1	Питание	От блока AFC2000 (6 бар)	Rc1/4, PC08-02
2	Рабочий, открыт в покое	Штоковая полость цилиндра (ход назад) через дроссель SL08-01	Rc1/4, PC08-02
4	Рабочий, открыт при сигнале 14	Бесштоковая полость цилиндра (ход вперёд) через дроссель SL08-01	Rc1/4, PC08-02
3	Выхлоп линии 2	Глушитель PSLB-01	по карточке 4A210-08
5	Выхлоп линии 4	Глушитель PSLB-01	по карточке 4A210-08
14	Пилотный вход	Порт 2 педали 3F210-08	фитинг Ø4 по резьбе порта

Подключение педали 3F210-08: в порт 1 педали — ответвление от того же питания 6 бар, что идёт на порт 1 распределителя; порт 2 педали — на пилотный вход 14; порт 3 педали — сброс пилотной линии в атмосферу, его не глушат наглухо. Для пилотной линии достаточно трубки PU 4×2,5: управляющий воздух лишь наполняет небольшой объём пилотной камеры.

Моностабильный или бистабильный — какой выбрать?

Моностабильный распределитель 4A210-08 (возврат пружиной) даёт логику «удержание»: пока педаль нажата — цилиндр выдвинут, отпустил — вернулся. Подходит для прижимов, фиксаций, сборочных приспособлений, где оператор контролирует движение в реальном времени.

Бистабильный распределитель 4A220-08 имеет два пилотных входа (14 и 12) и сохраняет последнее положение золотника, когда сигнал снят. Логика «защёлка»: короткое нажатие одной педали — цилиндр выдвинулся и остался; нажатие второй педали — пошёл назад. Одной педалью по схеме «нажми — перекинь» бистабильным распределителем не управляют без дополнительного пневмологического элемента (триггера). Подробно о схемах золотников — в обзоре типов пневмораспределителей.

Параметр	Моностабильный 4A210-08	Бистабильный 4A220-08
Управление	1 пилотный вход (14) + пружина	2 пилотных входа (14 и 12)
Логика педали	Нажал — вперёд, отпустил — назад	Педаль «вперёд» и педаль «назад»
Количество педалей 3F210-08	1	2 (или 1 + пневмологический триггер)
При пропадании управляющего сигнала	Пружина возвращает золотник — шток уходит назад	Золотник остаётся в последнем положении
Типовое применение	Прижим, фиксация, удержание	Длительное прессование, цикл с фиксацией

Для ручного прижима и сборки выбирайте моностабильный вариант: отпустил педаль — шток ушёл назад, инструмент освободился. Бистабильный применяйте там, где нужна длительная фиксация без участия оператора.

Как выполнить монтаж шаг за шагом?

Понадобятся рожковые ключи под шестигранники фитингов и глушителей, нож или труборез для полиуретановой трубки, лента ФУМ или анаэробный герметик резьбы, маркер.

1. Точки крепления. Распределитель 4A210-08 закрепите на панели рядом с цилиндром: рабочие линии от распределителя до цилиндра держите короткими — длинная трубка увеличивает объём, который наполняется на каждом ходу. Цилиндр DSBC-32-100 крепите выбранным способом (лапы, фланец, проушина). Педаль 3F210-08 ставьте на пол так, чтобы оператор нажимал её всей стопой.
2. Уплотнение резьбы. Цанговые фитинги с уплотнением на резьбе ставят без ленты; на резьбу без уплотнения — 2–3 витка ФУМ по ходу резьбы, не закрывая первый виток. Затяжка — от руки до упора и примерно полоборота ключом: перетяг трескает корпус фитинга.
3. Дроссели. Вкрутите SL08-01 (G1/8) в оба порта цилиндра DSBC Ø32. Направление дросселирования — на выпуск из цилиндра: сверьте по маркировке на корпусе дросселя.
4. Глушители. Вкрутите PSLB-01 в выхлопные порты 3 и 5 распределителя.
5. Силовые линии. PU 8×6: выход AFC2000 → порт 1 распределителя; порт 4 → дроссель бесштоковой полости; порт 2 → дроссель штоковой полости.
6. Линия управления. Тройником возьмите ответвление питания трубкой PU 4×2,5 в порт 1 педали; порт 2 педали — на пилотный вход 14 распределителя.
7. Первая подача давления. Поднимайте давление регулятором AFC2000 постепенно, проверяя соединения на утечки, затем выставьте рабочее. Шток должен стоять втянутым.
8. Скорость. Закройте оба дросселя почти полностью, нажмите педаль и приоткрывайте дроссель бесштоковой полости до нужной скорости хода вперёд; затем так же — дроссель штоковой полости для хода назад.
9. Контрольный цикл. Сделайте 10–15 циклов «нажал — отпустил»: ход ровный, без ударов в крайних положениях и без шипения на соединениях. Удар в конце хода снимают дросселем и регулировкой воздушного демпфирования цилиндра.

Какие типичные ошибки бывают при монтаже?

• Распределитель с катушкой вместо пневмоуправляемого. Внешне 4V210-08 (электромагнитный) и 4A210-08 (пневмоуправляемый) похожи, но у 4V нет пилотного входа под сигнал педали — без электрики он не переключится.
• Перепутали порты 2 и 4 при подключении цилиндра. Тогда в покое шток выдвинут, а педаль его втягивает — небезопасно для оператора. Порт 4 — в бесштоковую полость, порт 2 — в штоковую.
• Перепутали выхлопные 3 и 5 с рабочими 2 и 4. Цилиндр дёргается или не движется. Перед подключением сверьте цифры на корпусе.
• Дроссели на впуск, а не на выпуск. При дросселировании на входе в полость ход становится рывковым. Обратный клапан дросселя должен пропускать воздух в цилиндр свободно.
• Нет блока подготовки. Грязь и конденсат из магистрали быстро выводят из строя уплотнения золотника; без регулятора скорость хода «гуляет» вместе с давлением в сети.
• Педаль включили в силовую линию цилиндра. Педаль 3/2 в этой схеме даёт только управляющий сигнал; через неё нельзя питать полость двустороннего цилиндра.

Что входит в комплект от CORNETA.TECH?

Все позиции спецификации — педаль, распределитель, цилиндр, блок подготовки, дроссели, глушители, фитинги и трубка — есть в каталоге и заказываются одним списком. Для других диаметров цилиндра (Ø25, Ø40, Ø50, Ø63) меняются типоразмер распределителя, резьбы дросселей и фитингов — комплект поможет рассчитать инструмент schema-builder. Если задача нестандартная — две педали на разные движения, блокировки безопасности, двуручное управление — пишите инженеру, подберём схему под ваш цикл.

Если меняете импортную педальную схему — пришлите артикулы оригинала или фото шильдиков. Инженер вернёт таблицу совместимых аналогов WAALPC с ценами по трём категориям: совместимый аналог по полному коду, аналог с оговорками, не наш профиль.

Какие материалы пригодятся ещё?

• Типы пневмораспределителей 3/2, 5/2, 5/3 — что выбрать
• Подключение пневмоцилиндра — порты A и B, регулировка скорости
• Распределитель 2/2 и соленоид 2W — для чего применять
• Распределитель 3/2 NO и NC — принцип работы
• Пневмосистема работает медленно — 7-шаговая диагностика
• Инструмент построения пневмосхем по ISO 1219-1
• Калькулятор диаметра пневмотрубки под расход
• Пневмоуправляемые распределители 5/2 серии 4A в каталоге
• Цилиндры ISO 15552 серии DSBC в каталоге

Какие вопросы чаще всего задают про педальную схему 5/2?

Можно ли подключить педаль напрямую к цилиндру без распределителя 5/2?

Педалью 3/2 (3F210-08) — нет: у неё три порта, ею можно управлять только цилиндром одностороннего действия с пружинным возвратом. Двусторонний цилиндр напрямую управляется педалью 5/2 — у AirTAC это 4F210-08; совместимого аналога по полному коду в каталоге нет, подберём по запросу. Схема «педаль 3/2 → пневмоуправляемый 5/2» удобнее, когда педаль стоит далеко от цилиндра: к педали идёт только тонкая пилотная линия, а силовые линии остаются короткими.

Чем 4A210-08 отличается от 4V210-08?

Схемой золотника и резьбами они одинаковы — 5/2, Rc1/4, — а различаются управлением: 4A переключается воздухом через пилотный вход 14, 4V — электромагнитной катушкой. Для педальной схемы без электрики нужен 4A210-08.

Какая длина пилотной линии допустима?

Чем длиннее и толще пилотная линия, тем больше воздуха нужно для её наполнения и сброса — растёт задержка срабатывания и возврата. Держите её короткой и тонкой (Ø4); если педаль стоит далеко, ближе к цилиндру ставят распределитель, а не педаль.

Почему педаль 3/2 NC, а не NO?

Нормально закрытая педаль в отпущенном положении не подаёт сигнал: пилотный вход пуст, пружина держит золотник в исходной позиции, шток втянут. Нормально открытая держала бы цилиндр выдвинутым постоянно и втягивала бы его только при нажатии — это небезопасно для оператора.

Можно ли одной педалью управлять двумя цилиндрами?

Да: пилотный сигнал от педали разводят тройником на два распределителя 4A210-08, каждый со своим цилиндром. Расход управляющего воздуха при этом вырастает вдвое — пилотные линии делайте короткими.

Что делать, если педаль залипает в нажатом положении?

Проверьте сброс: порт 3 педали не должен быть заглушен или забит. Затем — грязь между корпусом и плунжером (разобрать и продуть) и износ возвратной пружины (заменить пружину или педаль).

Какой распределитель 4A брать под другой диаметр цилиндра?

Ориентир по присоединению: Ø20–40 — 4A210-08 (Rc1/4), до Ø20 — 4A110-06 (Rc1/8) от 770 ₽, Ø50–63 — 4A310-10 (Rc3/8) от 1 060 ₽, Ø80–100 — 4A410-15 (Rc1/2) от 1 640 ₽. Точнее — по нужному времени хода и расходу воздуха в калькуляторе.

Подробнее: Схема подключения пневмораспределителя 5/2.
