YSY

Распределитель электромагнитный 5/3 YSY (SMC SY-формат)

Электромагнитный распределитель 5/3 WAALPC YSY — корпуса 3000/5000/7000, порты M5–G1/4, центры ЦЗ/ЦВ/ЦД.

Артикулы серии: YSY3320-5LZD-M5, YSY3320-4LZD-M5, YSY3420-4LZD-M5 (всего 18 модификаций)

Цены — по каталогу на 27.10.2026; точная цена исполнения — в таблице ниже и в корзине.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 3 210 ₽ Выбрать исполнение

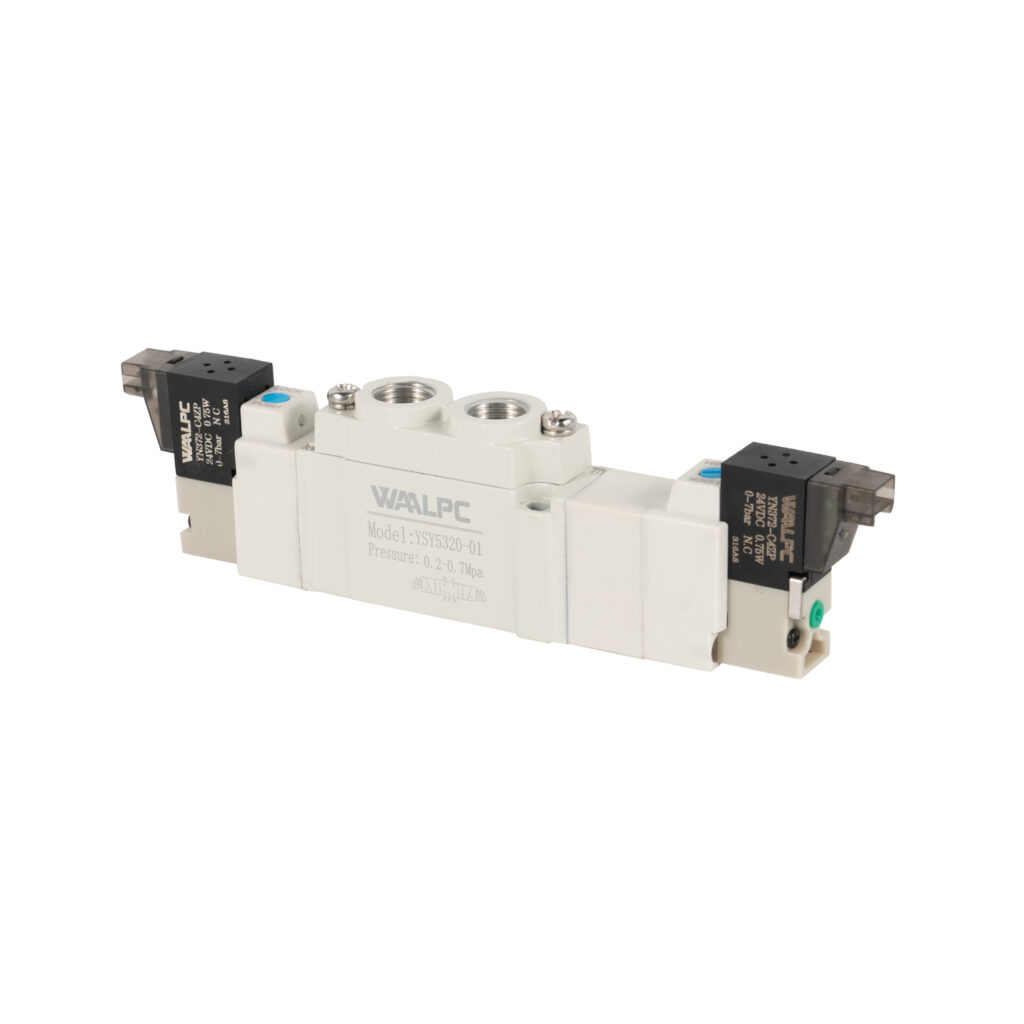

Распределитель электромагнитный 5/3 YSY (SMC SY-формат) WAALPC YSY5-3

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 3–5 недель

Ключевые характеристики

Присоединение (порт)

M5, G1/8, G1/4

Рабочее давление

0,15 – 0,7 МПа

Температура окр. среды

−5…+50 °C

Напряжение катушки

DC6V / DC12V / DC24V / AC110V / AC220V (+спец.)

Серия

YSY

Количество линий и позиций

5/3 ходовой

Управление

Электромагнитное

Все характеристики →

Артикул: YSY5320-5LZD-01

✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Аксессуары

Электромагнитный распределитель 5/3 серии YSY — формат SMC SY. Корпуса 3000/5000/7000, три варианта среднего положения.

Характеристики

Тип	Распределитель электромагнитный 5/3 (две катушки)
Серия	YSY (SMC SY-формат)
Среднее положение	x3 — закрытый · x4 — на выхлоп · x5 — под давлением
Корпус / порт	3000 — M5 · 5000 — G1/8 · 7000 — G1/4
Расход	170 / 370 / 500 л/мин
Напряжение катушки	по коду в обозначении: 5 — DC24V, 4 — AC220V
Класс изоляции катушки	B
Рабочее давление	0,15–0,7 МПа

Какие исполнения входят в серию YSY-5-3?

В серии 18 исполнений. Обозначения ряда: YSY3320-4LZD-M5, YSY3320-5LZD-M5, YSY3420-4LZD-M5, YSY3420-5LZD-M5, YSY3520-4LZD-M5, YSY3520-5LZD-M5, YSY5320-4LZD-01, YSY5320-5LZD-01 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение YSY-5-3?

Развилка из четырёх пунктов: корпус, среднее положение, напряжение, присоединение. Все четыре записаны в обозначении. Пример YSY5320-5LZD-01: первая цифра — корпус (3, 5 или 7), вторая — среднее положение (3 — закрытый центр, 4 — на выхлоп, 5 — под давлением), цифра перед LZD — код напряжения (5 — DC24V, 4 — AC220V), окончание — резьба (M5, 01 — G1/8, 02 — G1/4).

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — SMC SY5320-4LZD-01F (совпадают присоединительные и установочные размеры, серия YSY-5-3).

Как расшифровать артикул YSY?

Формат: YSY20-LZD-{присоединение (порт)}

YSY — серия
Присоединение (порт): M5 / G1/8 / G1/4
Исполнения: 3 / 4 / 5

Пример: YSY20-LZD-M5

Категории: Распределители 5/3 ходовые

Как выбрать: SMC SY и SYJ: расшифровка обозначения

Какой совместимый аналог у серии YSY-5-3 по артикулу импортной детали?

YSY-5-3: 30 импортных обозначений → 18 наших артикулов; марки: SMC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
YSY5320-4LZD-01	—	от 3 210 ₽	—	SMC SY5320-4LZD-01F · SMC SY5320-4LZD-01
YSY5320-5LZD-01	—	от 3 210 ₽	—	SMC SY5320-5LZD-01 · SMC SY5320-5LZD-01F
YSY5420-4LZD-01	—	от 3 210 ₽	—	SMC SY5420-4LZD-01F · SMC SY5420-4LZD-01
YSY5420-5LZD-01	—	от 3 210 ₽	—	SMC SY5420-5LZD-01 · SMC SY5420-5LZD-01F
YSY5520-4LZD-01	—	от 3 210 ₽	—	SMC SY5520-4LZD-01F · SMC SY5520-4LZD-01
YSY5520-5LZD-01	—	от 3 210 ₽	—	SMC SY5520-5LZD-01 · SMC SY5520-5LZD-01F
YSY7320-4LZD-02	—	от 3 260 ₽	—	SMC SY7320-4LZD-02F · SMC SY7320-4LZD-02
YSY7320-5LZD-02	—	от 3 260 ₽	—	SMC SY7320-5LZD-02 · SMC SY7320-5LZD-02F
YSY7420-4LZD-02	—	от 3 260 ₽	—	SMC SY7420-4LZD-02F · SMC SY7420-4LZD-02
YSY7420-5LZD-02	—	от 3 260 ₽	—	SMC SY7420-5LZD-02 · SMC SY7420-5LZD-02F
YSY7520-4LZD-02	—	от 3 260 ₽	—	SMC SY7520-4LZD-02F · SMC SY7520-4LZD-02
YSY7520-5LZD-02	—	от 3 260 ₽	—	SMC SY7520-5LZD-02 · SMC SY7520-5LZD-02F

Все 18 совместимых позиций YSY-5-3 — на странице семейства

Совместимо с SMC SY5320-4LZD-01F

Совместимый аналог — наш YSY5320-4LZD-01. Цена 3 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: SMC SY5320-4LZD-01

Совместимо с SMC SY5320-5LZD-01

Совместимый аналог — наш YSY5320-5LZD-01. Цена 3 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: SMC SY5320-5LZD-01F

Совместимо с SMC SY5420-4LZD-01F

Совместимый аналог — наш YSY5420-4LZD-01. Цена 3 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: SMC SY5420-4LZD-01

Совместимо с SMC SY5420-5LZD-01

Совместимый аналог — наш YSY5420-5LZD-01. Цена 3 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: SMC SY5420-5LZD-01F

Совместимо с SMC SY5520-4LZD-01F

Совместимый аналог — наш YSY5520-4LZD-01. Цена 3 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: SMC SY5520-4LZD-01

Совместимо с SMC SY5520-5LZD-01

Совместимый аналог — наш YSY5520-5LZD-01. Цена 3 210 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: SMC SY5520-5LZD-01F

У YSY-5-3: полное совпадение, включая исполнение, — 12, совпадение по размеру (исполнение сверяется) — 18. Нет вашего номера YSY-5-3? Пришлите его на подбор.

Совместимые аналоги SMC SY — соответствие артикулов

Артикул SMC SY	Наш артикул	Функция	Порт	Цена от	Срок
SY3320	YSY3320	5/3, закрытый центр	M5	3 210 ₽	поставка 3–5 недель
SY3420	YSY3420	5/3, центр на выхлоп	M5	3 210 ₽	поставка 3–5 недель
SY3520	YSY3520	5/3, центр под давлением	M5	3 210 ₽	поставка 3–5 недель
SY5	YSY5			3 210 ₽	поставка 3–5 недель
SY5320	YSY5320	5/3, закрытый центр	1/8	3 210 ₽	поставка 3–5 недель
SY5420	YSY5420	5/3, центр на выхлоп	1/8	3 210 ₽	поставка 3–5 недель
SY5520	YSY5520	5/3, центр под давлением	1/8	3 210 ₽	поставка 3–5 недель
SY7320	YSY7320	5/3, закрытый центр	1/4	3 260 ₽	поставка 3–5 недель
SY7420	YSY7420	5/3, центр на выхлоп	1/4	3 260 ₽	поставка 3–5 недель
SY7520	YSY7520	5/3, центр под давлением	1/4	3 260 ₽	поставка 3–5 недель

Артикул WAALPC повторяет обозначение SMC с буквой Y впереди: SY5320-5LZD-01 → YSY5320-5LZD-01. Третья цифра — тип центра: 3 закрытый, 4 на выхлоп, 5 под давлением.

Прислать артикул оригинала на подбор

Совместимый аналог для:

SMC SY5320 / SY7320 / SY5420

Какие серии раздела «Распределители 5/3 ходовые» ближе к YSY-5-3 по цене?

YSY-5-3, от 3 210 ₽. В разделе «Распределители 5/3 ходовые» 154 позиции.

Распределитель электромагнитный 5/3 MVSCот 2 890 ₽Распределитель электромагнитный 5/3 VF (SMC-формат)от 5 530 ₽Распределитель электромагнитный 5/3 4V (центр C, E или P)от 1 850 ₽

Весь раздел — 154 позиции →

Каким импортным обозначениям соответствует YSY-5-3?

YSY-5-3: 30 импортных обозначений в 1 семействе (SMC). Примеры соответствий: SMC SY3320-4LZD-M5 → YSY3320-4LZD-M5 (3 210 ₽); SMC SY5320-4LZD-01 → YSY5320-4LZD-01 (3 210 ₽).

SMC YSY-5-3 30 обозначений

Отдельные страницы артикулов: 18

YSY3320-4LZD-M5 YSY3320-5LZD-M5 YSY3420-4LZD-M5 YSY3420-5LZD-M5 YSY3520-4LZD-M5 YSY3520-5LZD-M5 YSY5320-4LZD-01 YSY5320-5LZD-01 YSY5420-4LZD-01 YSY5420-5LZD-01 YSY5520-4LZD-01 YSY5520-5LZD-01 YSY7320-4LZD-02 YSY7320-5LZD-02 YSY7420-4LZD-02 YSY7420-5LZD-02 YSY7520-4LZD-02 YSY7520-5LZD-02

Что покупают вместе с YSY?

YSY: 18 исполнений от 3 210 ₽, размеры: M5, 01, 02. Ряд цен серии: от 3 210 ₽ (YSY3320-4LZD-M5) до 3 260 ₽ (YSY7520-5LZD-02). Цена по типоразмерам: M5 — от 3 210 ₽; 01 — от 3 210 ₽; 02 — от 3 260 ₽.

Фитинги Пневмотрубки Глушители

Разделы подобраны для серии YSY.

Какие коды конкурентов закрывает серия YSY?

В таблице — 73 пар «чужой код → наш артикул» по бренду SMC. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.

Бренд	Код изделия	Наш артикул	Цена от
SMC	SY3120-4LZD-M5	YSY3120-4LZD-M5	2 070 ₽
SMC	SY3120-5LOU-M5	YSY3120-5LZD-M5	2 070 ₽
SMC	SY3120-5LOU-M5-Q	YSY3120-5LZD-M5	2 070 ₽
SMC	SY3120-5LZD-C4	YSY3120-5LZD-M5	2 070 ₽
SMC	SY3120-5LZD-M5	YSY3120-5LZD-M5	2 070 ₽
SMC	SY3220-4LZD-M5	YSY3220-4LZD-M5	2 540 ₽
SMC	SY3220-5LOU-M5	YSY3220-5LZD-M5	2 540 ₽
SMC	SY3220-5LOU-M5-Q	YSY3220-5LZD-M5	2 540 ₽
SMC	SY3220-5LZD-M5	YSY3220-5LZD-M5	2 540 ₽
SMC	SY3320-4LZD-M5	YSY3320-4LZD-M5	3 210 ₽
SMC	SY3320-5LZD-M5	YSY3320-5LZD-M5	3 210 ₽
SMC	SY3420-4LZD-M5	YSY3420-4LZD-M5	3 210 ₽
SMC	SY3420-5LZD-M5	YSY3420-5LZD-M5	3 210 ₽
SMC	SY3520-4LZD-M5	YSY3520-4LZD-M5	3 210 ₽
SMC	SY3520-5LZD-M5	YSY3520-5LZD-M5	3 210 ₽
SMC	SY5120-01	YSY5120-5LZD-01	2 070 ₽
SMC	SY5120-4LZD-01	YSY5120-4LZD-01	2 070 ₽
SMC	SY5120-4LZD-01F	YSY5120-4LZD-01	2 070 ₽
SMC	SY5120-5LOU-01	YSY5120-5LZD-01	2 070 ₽
SMC	SY5120-5LOU-01-Q	YSY5120-5LZD-01	2 070 ₽
SMC	SY5120-5LOU-01F	YSY5120-5LZD-01	2 070 ₽
SMC	SY5120-5LOU-01F-Q	YSY5120-5LZD-01	2 070 ₽
SMC	SY5120-5LZD-01	YSY5120-5LZD-01	2 070 ₽
SMC	SY5120-5LZD-01F	YSY5120-5LZD-01	2 070 ₽
SMC	SY5220-4LZD-01	YSY5220-4LZD-01	2 540 ₽
SMC	SY5220-4LZD-01F	YSY5220-4LZD-01	2 540 ₽
SMC	SY5220-5LOU-01	YSY5220-5LZD-01	2 540 ₽
SMC	SY5220-5LOU-01-Q	YSY5220-5LZD-01	2 540 ₽
SMC	SY5220-5LOU-01F	YSY5220-5LZD-01	2 540 ₽
SMC	SY5220-5LOU-01F-Q	YSY5220-5LZD-01	2 540 ₽
SMC	SY5220-5LZD-01	YSY5220-5LZD-01	2 540 ₽
SMC	SY5220-5LZD-01F	YSY5220-5LZD-01	2 540 ₽
SMC	SY5320-4LZD-01	YSY5320-4LZD-01	3 210 ₽
SMC	SY5320-4LZD-01F	YSY5320-4LZD-01	3 210 ₽
SMC	SY5320-5LZD-01	YSY5320-5LZD-01	3 210 ₽
SMC	SY5320-5LZD-01F	YSY5320-5LZD-01	3 210 ₽
SMC	SY5420-4LZD-01	YSY5420-4LZD-01	3 210 ₽
SMC	SY5420-4LZD-01F	YSY5420-4LZD-01	3 210 ₽
SMC	SY5420-5LZD-01	YSY5420-5LZD-01	3 210 ₽
SMC	SY5420-5LZD-01F	YSY5420-5LZD-01	3 210 ₽
SMC	SY5520-4LZD-01	YSY5520-4LZD-01	3 210 ₽
SMC	SY5520-4LZD-01F	YSY5520-4LZD-01	3 210 ₽
SMC	SY5520-5LZD-01	YSY5520-5LZD-01	3 210 ₽
SMC	SY5520-5LZD-01F	YSY5520-5LZD-01	3 210 ₽
SMC	SY7120-02	YSY7120-5LZD-02	2 130 ₽
SMC	SY7120-4LZD-02	YSY7120-4LZD-02	2 130 ₽
SMC	SY7120-4LZD-02F	YSY7120-4LZD-02	2 130 ₽
SMC	SY7120-5LOU-02	YSY7120-5LZD-02	2 130 ₽
SMC	SY7120-5LOU-02-Q	YSY7120-5LZD-02	2 130 ₽
SMC	SY7120-5LOU-02F	YSY7120-5LZD-02	2 130 ₽
SMC	SY7120-5LOU-02F-Q	YSY7120-5LZD-02	2 130 ₽
SMC	SY7120-5LZD-02	YSY7120-5LZD-02	2 130 ₽
SMC	SY7120-5LZD-02F	YSY7120-5LZD-02	2 130 ₽
SMC	SY7220-4LZD-02	YSY7220-4LZD-02	2 590 ₽
SMC	SY7220-4LZD-02F	YSY7220-4LZD-02	2 590 ₽
SMC	SY7220-5LOU-02	YSY7220-5LZD-02	2 590 ₽
SMC	SY7220-5LOU-02-Q	YSY7220-5LZD-02	2 590 ₽
SMC	SY7220-5LOU-02F	YSY7220-5LZD-02	2 590 ₽
SMC	SY7220-5LOU-02F-Q	YSY7220-5LZD-02	2 590 ₽
SMC	SY7220-5LZD-02	YSY7220-5LZD-02	2 590 ₽
SMC	SY7220-5LZD-02F	YSY7220-5LZD-02	2 590 ₽
SMC	SY7320-4LZD-02	YSY7320-4LZD-02	3 260 ₽
SMC	SY7320-4LZD-02F	YSY7320-4LZD-02	3 260 ₽
SMC	SY7320-5LZD-02	YSY7320-5LZD-02	3 260 ₽
SMC	SY7320-5LZD-02F	YSY7320-5LZD-02	3 260 ₽
SMC	SY7420-4LZD-02	YSY7420-4LZD-02	3 260 ₽
SMC	SY7420-4LZD-02F	YSY7420-4LZD-02	3 260 ₽
SMC	SY7420-5LZD-02	YSY7420-5LZD-02	3 260 ₽
SMC	SY7420-5LZD-02F	YSY7420-5LZD-02	3 260 ₽
SMC	SY7520-4LZD-02	YSY7520-4LZD-02	3 260 ₽
SMC	SY7520-4LZD-02F	YSY7520-4LZD-02	3 260 ₽
SMC	SY7520-5LZD-02	YSY7520-5LZD-02	3 260 ₽
SMC	SY7520-5LZD-02F	YSY7520-5LZD-02	3 260 ₽

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения YSY?

В каталоге 18 исполнений YSY с ценой: от 3 210 ₽ (YSY3320-4LZD-M5) до 3 260 ₽ (YSY7520-5LZD-02). По ряду: YSY3320-4LZD-M5 — 3 210 ₽, YSY3420-4LZD-M5 — 3 210 ₽, YSY3520-4LZD-M5 — 3 210 ₽, YSY5320-4LZD-01 — 3 210 ₽, YSY5420-4LZD-01 — 3 210 ₽, YSY5520-4LZD-01 — 3 210 ₽, YSY7320-4LZD-02 — 3 260 ₽, YSY7420-4LZD-02 — 3 260 ₽.

Какие типоразмеры есть у YSY?

У YSY 2 типоразмера: 1, 2. По размерам: типоразмер 1 — 6 исполнений, от 3 210 ₽; типоразмер 2 — 6 исполнений, от 3 260 ₽. Наименьший типоразмер — 1, наибольший — 2; всего в каталоге 18 исполнений.

Каким импортным артикулам соответствуют исполнения YSY?

Совместимый аналог по артикулу: SMC SY5320-4LZD-01F → YSY5320-4LZD-01; SMC SY5320-5LZD-01F → YSY5320-5LZD-01; SMC SY5420-4LZD-01F → YSY5420-4LZD-01; SMC SY5420-5LZD-01F → YSY5420-5LZD-01; SMC SY5520-4LZD-01F → YSY5520-4LZD-01; SMC SY5520-5LZD-01F → YSY5520-5LZD-01; SMC SY7320-4LZD-02F → YSY7320-4LZD-02; SMC SY7320-5LZD-02F → YSY7320-5LZD-02; SMC SY7420-4LZD-02F → YSY7420-4LZD-02; SMC SY7420-5LZD-02F → YSY7420-5LZD-02. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии YSY?

Тип: Распределитель электромагнитный 5/3 YSY; Материал: Алюминиевый сплав (анодир.); Рабочая среда: Сжатый воздух; Рабочее давление: 0,15–0,7 МПа; Рабочая температура: −5…+50 °C; Напряжение катушки: 5, 4.

Какие особенности у серии YSY?

YSY 5/3 — электромагнитный пятилинейный трёхпозиционный распределитель серии YSY с тремя видами среднего положения: закрытый центр (тип 3), центр со сбросом (тип 4) и центр под давлением (тип 5). Три типоразмера корпуса — YSY3000 (M5), YSY5000 (G1/8), YSY7000 (G1/4). Напряжение задаётся кодом: DC24, DC12, DC6, AC110, AC220. По листу расход: YSY3000 — 170 л/мин, YSY5000 — 370, YSY7000 — 500; давление 0,15–0,7 МПа. Совместимый аналог среди трёхпозиционных распределителей типа SY.

Частые вопросы о распределителях →

Как заказать и получить Распределитель электромагнитный 5/3 YSY (SMC SY-формат)?

Оплата. По счёту для юридических лиц и ИП, картой МИР или через СБП. Цена окончательная: продавец — ИП на УСН, без НДС. Подробнее об оплате.
Доставка. СДЭК (пункт выдачи или курьер) и Деловые Линии по всей России; стоимость — по тарифу перевозчика, номер для отслеживания — в день отгрузки. Подробнее о доставке.
Гарантия и возврат. Гарантия на изделие — 1 год; возврат — 30 дней, при браке — замена или полный возврат денег. Условия возврата.
Продавец. ИП Ибрагимова С.А., ИНН 773377125700, ОГРНИП 326774600021773, Москва. Телефон 8-800-350-01-08 (бесплатно по России). Контакты и реквизиты.
