Муфты для панельного монтажа

Частые вопросы

Чем переборочная (панельная) муфта отличается от обычного цангового соединителя?

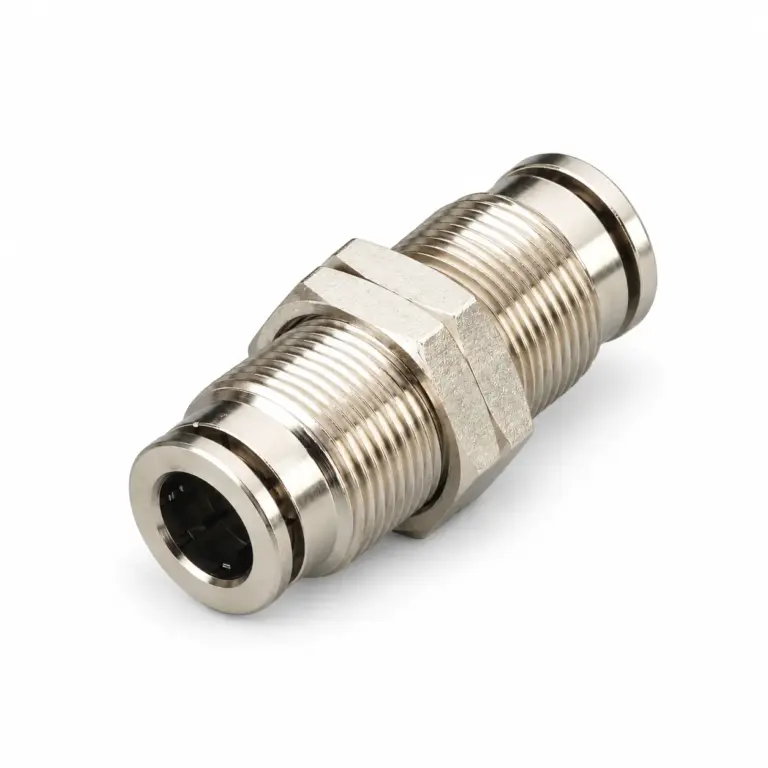

Переборочная муфта проходит сквозь стенку шкафа или панели и фиксируется в отверстии контргайкой, соединяя трубку по обе стороны стенки. Обычный соединитель стыкует трубку в линию без прохода через перегородку. У прямых исполнений PM цанга с обеих сторон, у угольников PLM один вывод повёрнут на 90°.

Какие диаметры трубки и резьба доступны?

Ø трубки 4, 6, 8, 10, 12, 14 и 16 мм. У исполнений с резьбовым выводом присоединительная резьба — G1/8, G1/4, G3/8 и G1/2 по ISO 228 (цилиндрическая BSPP). Диаметр трубки и резьбу выбирают в карточке серии переключателями.

Какое рабочее давление и температуру выдерживают муфты?

Рабочее давление −0,099…1,0 МПа (10 бар) — узел работает и на вакуум до −0,099 МПа; проверочное давление 1,5 МПа (15 бар). Температура: комбинированные (латунь + цанга POM, NBR) −20…+60 °C, цельнолатунные и нержавеющие SS304 (уплотнение FKM/Viton) −20…+150 °C.

Как выбрать материал — комбинированный, латунь или нержавейка?

Комбинированные (никелированная латунь + пластиковая цанга) — для обычного сжатого воздуха и стандартных условий. Цельнолатунные и нержавеющие SS304 берут там, где есть нагрев до +150 °C, вибрация, влага или агрессивная среда: у них металлическая цанга и уплотнение FKM (Viton).

Можно ли поставить WAALPC вместо переборочных фитингов Festo, SMC или AirTAC?

Да, как функциональный аналог — при совпадении диаметра трубки, резьбы (ISO 228) и материала присоединительные размеры совпадают. Пришлите артикул или чертёж импортной позиции: инженеры подберут исполнение WAALPC и проверят совместимость. Это часть консалтинга по замене импортной пневматики.
