При подборе пневмораспределителя инженер всегда сталкивается с выбором: моностабильный или бистабильный. Это первое и самое важное решение — оно определяет логику работы всей пневмосистемы, требования к ПЛК, ток потребления и сценарий поведения при аварии.
Разберём отличие на уровне «как работает», а не «как пишется в каталоге», и дадим чёткие критерии выбора для типовых задач.
Моностабильный пневмораспределитель: как работает
Моностабильный распределитель имеет один соленоид (электромагнит) и пружину возврата. По умолчанию он находится в исходной позиции (определяется пружиной). При подаче электрического сигнала на катушку — переключается в рабочую позицию. Как только сигнал снят — пружина возвращает в исходную.
Ключевые свойства:
- ✓ Известное исходное положение — при потере питания цилиндры автоматически вернутся в безопасную позицию (определяется на этапе монтажа).
- ✓ Постоянный ток потребления — катушка греется всё время удержания. Для 24V DC — обычно 1.5-3 Вт на катушку.
- ✓ Простая логика ПЛК — один выход, две команды: «включить»/«выключить».
- ✗ Нагрев катушки при длительном удержании — иногда требуется специальный выбор серии (для AC) или импульсное управление.
Бистабильный пневмораспределитель: как работает
Бистабильный распределитель имеет две катушки и нет возвратной пружины. После короткого импульса на одну катушку — переключается в одну позицию и «запоминает» её. После импульса на вторую катушку — переключается в другую позицию.
Ключевые свойства:
- ✓ Импульсное управление — катушка работает только в момент переключения (10-50 мс), потом ток отключается. Экономия энергии 50-90%.
- ✓ Минимальный нагрев — катушка не греется, ресурс выше.
- ✓ Памятует состояние при потере питания — позиция сохраняется. Это критично для удержания груза в подъёмниках, фиксирующих цилиндрах.
- ✗ Два выхода ПЛК вместо одного — больше монтажа.
- ✗ Нет «исходного положения» — при первом запуске позиция случайная. Нужен либо ручной override, либо инициализация в начале цикла.

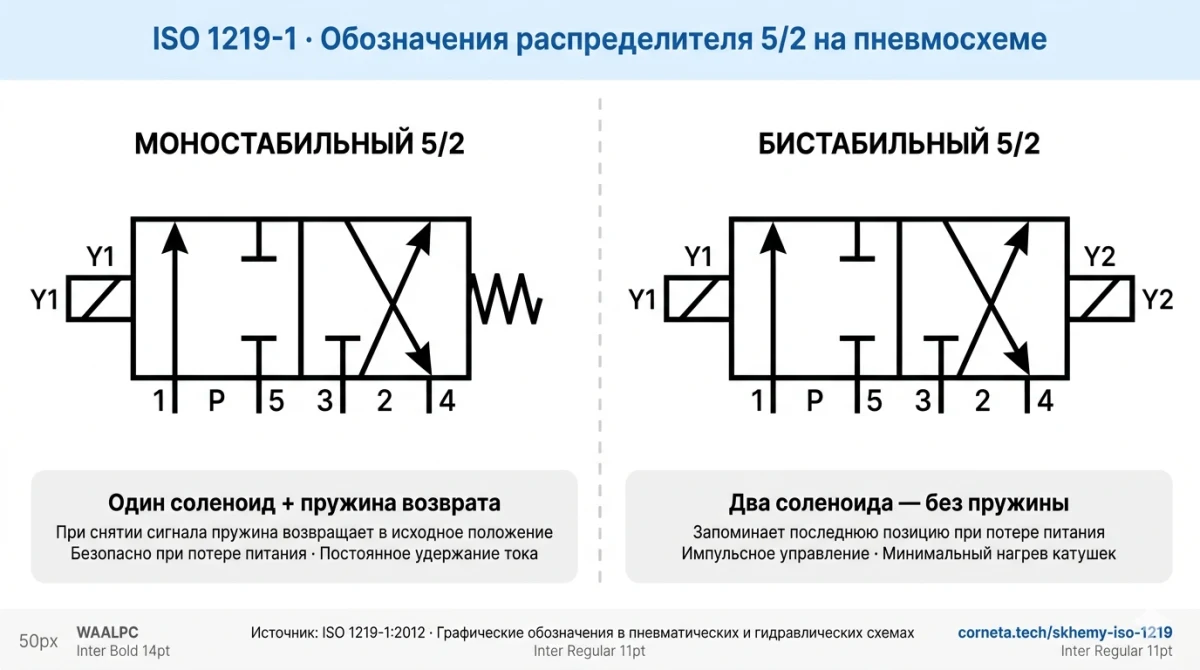

Обозначение на пневмосхеме (ISO 1219)
Различить на схеме просто:
- Моностабильный: с одной стороны квадратов — соленоид (прямоугольник с диагональной чертой), с другой — пружина (зигзаг).
- Бистабильный: с обеих сторон квадратов — соленоиды. Пружины нет.

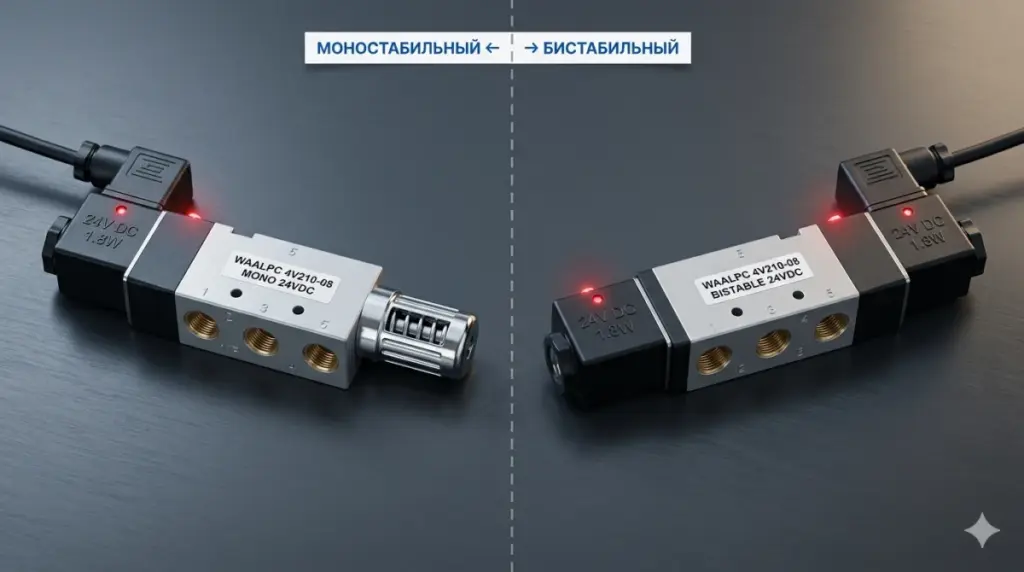

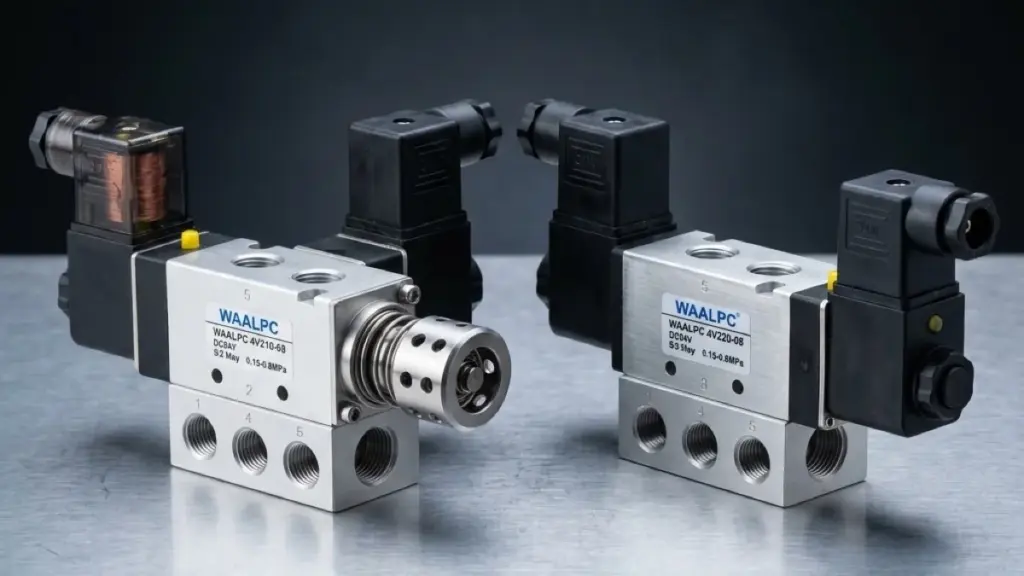

На реальных распределителях WAALPC 4V210-08 моностабильное исполнение маркируется как «моно» или «MN», бистабильное — «бисти», «DD» (Double Direct) или просто два индикатора по бокам.
Когда выбирать моностабильный
- Задачи безопасности: цилиндр должен вернуться в безопасную позицию при потере питания (пресс, защитное ограждение, фиксация двери).
- Циклическая работа с частыми переключениями и коротким удержанием (упаковка, дозирование).
- Системы с одной командой ПЛК — экономия портов контроллера.
- Импульсные сигналы недоступны или ПЛК не может их формировать (старые системы релейной логики).
Когда выбирать бистабильный
- Удержание тяжёлой нагрузки: бистабильный «защёлкивает» позицию — при аварии груз остаётся на месте (подъёмники, гидроцилиндры в комбинации с пневмо).
- Длительное удержание: цилиндр стоит выдвинутым часами/днями (зажимы в станках с ЧПУ). Нет нагрева катушки.
- Конвейерные линии: импульсный сигнал от ПЛК — стандарт. Экономия энергии 50-90%.
- Системы с резервированием: бистабильный сохранит состояние при сбое питания, не требуется аккумулятор для UPS логики.
Сравнительная таблица
| Параметр | Моностабильный | Бистабильный |
|---|---|---|
| Количество соленоидов | 1 + пружина | 2 |
| Возврат в исходное положение | Автоматический (пружиной) | Не возвращается без сигнала |
| Тип управления | Постоянный сигнал | Короткие импульсы (10-50 мс) |
| Энергопотребление (типовое) | 2-3 Вт постоянно | 0.1-0.5 Вт средний |
| Нагрев катушки | Заметный | Минимальный |
| Состояние при потере питания | Возврат в безопасную позицию | Сохранение последней позиции |
| Выходы ПЛК | 1 | 2 |
| Ресурс катушки | 10-30 млн циклов | 30-100 млн циклов |
| Цена (типовая для WAALPC 4V210) | от 580 ₽ | от 780 ₽ |
Часто задаваемые вопросы
Можно ли заменить моностабильный на бистабильный?
Только если ПЛК способен выдавать импульсные сигналы вместо постоянных. Простая замена «провод в провод» не работает: бистабильный требует разные выходы на «включить» и «выключить», а моностабильный — один выход. Также придётся переписать программу ПЛК и поменять схему монтажа.
Что безопаснее для пресса — моностабильный или бистабильный?
Однозначно моностабильный. При аварии (обрыв провода, короткое замыкание, выключение питания) пружина вернёт распределитель в исходное положение, цилиндр пресса откроется. Бистабильный «запомнит» последнюю позицию — пресс может остаться закрытым, что опасно для оператора. Для прессов и любых машин с риском защемления — всегда моностабильный с пружинным возвратом.
Чем отличается схема монтажа?
Моностабильный: 1 провод от ПЛК + общий ноль. Сигнал HIGH — распределитель переключен, сигнал LOW — пружина возвращает. Бистабильный: 2 провода от ПЛК, импульс длительностью 10-50 мс на одну катушку или другую. Между переключениями ток не подаётся. Программа ПЛК для бистабильного сложнее на 1-2 функциональных блока.
Какой ресурс у бистабильного по сравнению с моностабильным?
Бистабильный в 3-5 раз дольше живёт за счёт отсутствия пружины (главная точка износа моностабильного) и минимального нагрева катушек. Типичные значения: моностабильный — 20-30 млн циклов, бистабильный — 80-100 млн. Для линий с частотой 1 цикл/секунду — это 1 год vs 3-5 лет до замены.
Какой выбрать для пневмоострова с 8 распределителями?
Для пневмоострова с 8+ позициями — бистабильный, чтобы не перегревать модули с постоянно активными катушками. Также бистабильный совместим с большинством fieldbus-протоколов (Profibus, EtherNet/IP, IO-Link) — стандартные библиотеки для контроллеров уже предусматривают импульсное управление. Для пневмоостровов 2-4 позиции с короткими циклами моностабильный остаётся приемлемым.
