Диагностика отказа электромагнитного клапана: признаки неисправности и 5 причин

Диагностика отказа электромагнитного клапана: признаки неисправности и 5 причин

Речь о промышленном пневматическом электромагнитном клапане (пневмораспределителе) на 24 В или 220 В. Если вы искали клапан автомобиля, стиральной машины, газового или водяного оборудования — это другой узел, здесь он не рассматривается.

Кратко: Подайте номинальное напряжение (обычно 24 В DC или 220 В AC) и проверьте щелчок. Нет щелчка — замерьте напряжение на разъёме и сопротивление катушки: для 24 В, 3 Вт оценка 192 Ом, обрыв — бесконечность. Катушка цела, а воздух не идёт — нажмите ручной толкатель и проверьте давление: распределителям 4V нужно 0,15–0,8 МПа.

Как проверить электромагнитный клапан: подайте номинальное напряжение и послушайте щелчок, затем отключите питание и измерьте сопротивление катушки мультиметром. Если катушка исправна, а клапан не срабатывает, причину ищут в механике — загрязнении, пружине, мембране. Таблица симптомов и порядок диагностики — ниже.

Нужна только проверка катушки: сопротивление, напряжение на выводах, показание «OL» — пошагово в статье «Как проверить электромагнитный клапан мультиметром». Здесь — все причины отказа, включая механику и пневматику.

Подобрать и купить электромагнитные клапаны в каталоге →

Паспорт серии 4V: скачать (PDF) — рабочее давление, расшифровка кода, расход Cv, питание катушки.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC 4VWAALPC 4VРезьба: M5 / G1/8 / G1/4 / G3/8 / G1/2
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15 – 0,8 МПа
от 820 ₽4V210-06-DC24V
WAALPC 3VWAALPC 3VРезьба: G1/8, G1/4, G3/8, G1/2, M5
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 550 ₽3V4-10-DC24V
WAALPC 4MWAALPC 4MРезьба: G1/8, G1/4, G3/8
Катушка: DC12V / DC24V / AC110V / AC220V
Давление: 0,15–0,8 МПа
от 950 ₽4M210-06-DC24V
WAALPC MVSCWAALPC MVSCРезьба: G1/8 — G1/2
Давление: 0,2 – 0,8 МПа
от 1 310 ₽MVSC-220-4E1-DC24V
WAALPC VFWAALPC VFРезьба: G1/4, G3/8
Катушка: AC220V / AC110V / AC24V / DC24V / DC12V
Давление: 0,15–0,8 МПа
от 1 620 ₽VF3130-08-DC24V
Совместимые аналоги (5)

Подобрать товар или аналог по коду: введите артикул в подбор аналога или пришлите список кодов на подбор замены импортной пневматики.

Нужен клапан взамен? Распределители 3V (3/2) WAALPC в каталоге — от 550 ₽, 4V (5/2) — от 820 ₽; поставка 3–5 недель.

листайте таблицу вбок →

Шаг Что проверить Что это показывает
1 Светодиод и щелчок на катушке при подаче сигнала есть ли сигнал и срабатывает ли якорь
2 Напряжение на разъёме (24 В DC или 220 В AC) цепь, предохранитель, выход ПЛК
3 Сопротивление катушки; для простой обмотки 24 В, 3 Вт оценка R = U²/P = 192 Ом обрыв катушки; значение сверяют с паспортом, один замер исправность не доказывает
4 Ручной толкатель двигается ли золотник и идёт ли воздух
5 Давление подачи и пилота, выпуск, привод щелчок исправность не доказывает
📌 КраткоПризнаки неисправности: нет щелчка при подаче напряжения, не горит светодиод на разъёме, катушка перегрета или пахнет горелой изоляцией, клапан гудит, из выхлопа постоянно травит воздух, цилиндр стоит или ходит рывками. Клапан не щёлкает — скорее всего, дело в электрике: нет напряжения на катушке (цепь, предохранитель, выход ПЛК) или катушка в обрыве. Проверьте по порядку: светодиод на катушке → 24 В (или 220 В) на разъёме → сопротивление катушки (для простой DC-обмотки 24 В, 3 Вт номинальная оценка R = U²/P — 192 Ом; измерение отдельной обмотки сверяют с паспортом и температурой, а один замер не доказывает исправность) → ручной толкатель. Если щелчок есть, а цилиндр стоит, проверьте питание и магнитный узел, давление подачи и пилота, выпуск и подключённый привод: щелчок не доказывает исправность. Пошаговый алгоритм ниже.

Код с шильдика вашего клапана — введите его в подбор совместимого аналога: по полному коду найдём пару WAALPC и цену. Например, AirTAC 3V21008NCBG (катушка DC24V) → совместимый аналог WAALPC 3V210-08-DC24V — 910 ₽; исполнение НЗ сверьте при заказе.

Если диагностика подтвердила отказ катушки или золотника — совместимый аналог WAALPC серии 4V идёт от 820 ₽, функции 5/2 и 5/3; функцию исходного клапана сверяют по полному коду.

Нужно проверить клапан мультиметром? Пошаговая инструкция — замер сопротивления катушки, сравнение сопротивления с паспортом конкретной обмотки и температурой измерения, проверка питания — в отдельном разборе: Как проверить электромагнитный клапан мультиметром. Ниже — диагностика, когда катушка цела, а клапан не работает.

1. Какие симптомы указывают на причину неисправности?

листайте таблицу вбок →

Симптом Электрическая причина Пневматическая причина Механическая причина
Клапан не переключается Нет напряжения на катушке Нет давления подачи Залипший золотник
Переключается, но медленно Пониженное напряжение Низкое давление (< мин. рабочего) Загрязнённый золотник
Переключается, но не полностью — Мин. давление пилота не достигнуто Сломана пружина возврата
Перегрев катушки Перенапряжение, постоянный ток DC на AC катушку — Неполный ход магнитного сердечника у AC или нарушение допустимого режима включения
Щёлкает, но не переключает Проверить питание и магнитный узел Нет давления пилота Золотник заедает (грязь, окисление)
Течь воздуха — Утечка через уплотнения Износ уплотнений, трещина корпуса

⚠ Правило #1: не меняйте клапан, пока не исключили электрическую причину. значительная часть случаев «неисправного клапана» — электрика: проводка, ПЛК, предохранитель или катушка.

Электромагнитный клапан гудит или вибрирует — что проверить?

Гул чаще всего даёт катушка переменного тока: сердечник не садится до конца (грязь, перекос) или напряжение ниже нормы. Измерьте напряжение на катушке под нагрузкой и очистите сердечник — порядок в разделе 2. У катушки постоянного тока гул редок, вибрацию дают пульсации питания.

Клапан пропускает воздух и не закрывается — почему?

Снимите сигнал с катушки: если воздух идёт и при обесточенной катушке, дело в золотнике или седле — загрязнение, износ уплотнений, сломанная пружина возврата. Если сигнал с ПЛК не снимается, клапан и не должен закрыться. Подробнее — пять частых причин.

Клапан щёлкает, но не переключает — что делать?

Щелчок значит, что якорь катушки двигается, электрика в порядке. Проверьте давление пилота у клапана непрямого действия и свободный ход золотника (грязь, окисление). Порядок — в пошаговом алгоритме.

Катушка клапана греется — это норма?

Тёплая катушка при длительном включении — норма. Горячая, которую нельзя держать рукой, — повод проверить напряжение и тип катушки (постоянный ток на переменную катушку). Что нормально, а что нет — в быстром чек-листе.

👉 Распределители 5/2 в каталоге →

Нужен подбор под вашу задачу?

Пришлите артикул Festo, SMC или Camozzi — подберём аналог WAALPC.

Электромагнитный клапан перестал переключаться. Цилиндр стоит. Линия стоит. Наладчик меняет клапан — но проблема осталась. Потому что дело было не в клапане, а в перегоревшем предохранителе выходного модуля ПЛК. Диагностика электромагнитного клапана — это системный подход: от электрики к пневматике, от сигнала к механике.

В этой статье: пошаговый алгоритм «от простого к сложному», таблица симптомов, электрическая и пневматическая проверка, список инструментов, 5 типичных причин отказа и FAQ.

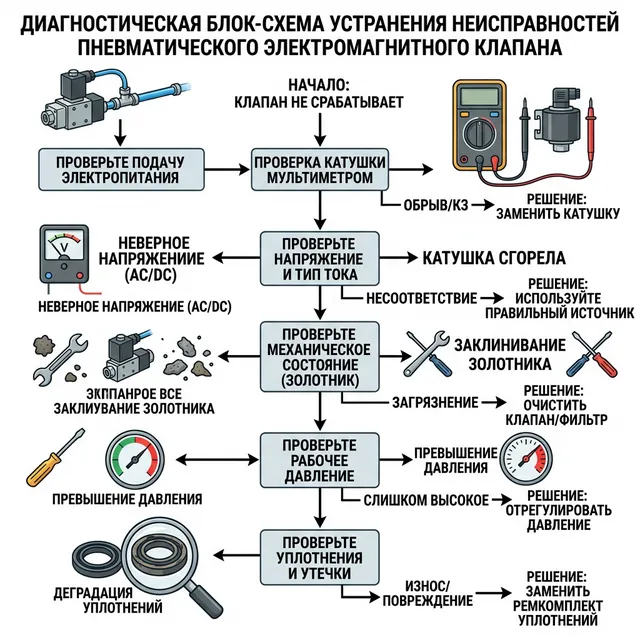

Диагностика электромагнитного клапана — пошаговый алгоритм: электрика → пневматика → механика
Алгоритм диагностики: проверяем электрику (катушка, провод, ПЛК) → пневматику (давление, подача) → механику (золотник, уплотнения)

Типовая ситуация (обобщённый пример, не отчёт о конкретном вызове): на линии упаковки четыре раза за месяц меняли клапан, а причина была не в нём: ПЛК выдавал на катушку слишком короткий импульс, и клапан не успевал сработать. Достаточную длительность сигнала сверяют с паспортом клапана и условиями пилота; после исправления таймера ПЛК клапан заработал. Вывод: «клапан не работает» нередко значит «проблема не в клапане». Поэтому диагностика начинается с симптома, а не с замены.

2. Как пошагово продиагностировать электромагнитный клапан?

Шаг 1: Проверка электрики (без демонтажа клапана)

  1. Светодиод на катушке / разъёме: Если индикатор предусмотрен, проверьте его при команде ПЛК; отсутствие света само по себе не доказывает отказ цепи. Измерьте напряжение на катушке.
  2. Мультиметр на разъёме: есть ли напряжение 24V DC (или 220V AC)? Нет → проблема в выходе ПЛК или кабеле.
  3. Проверка цепи: снимите питание и отключите кабель от ПЛК и катушки, затем проверьте целостность жил. Подтверждённый обрыв устраняют по схеме управления.

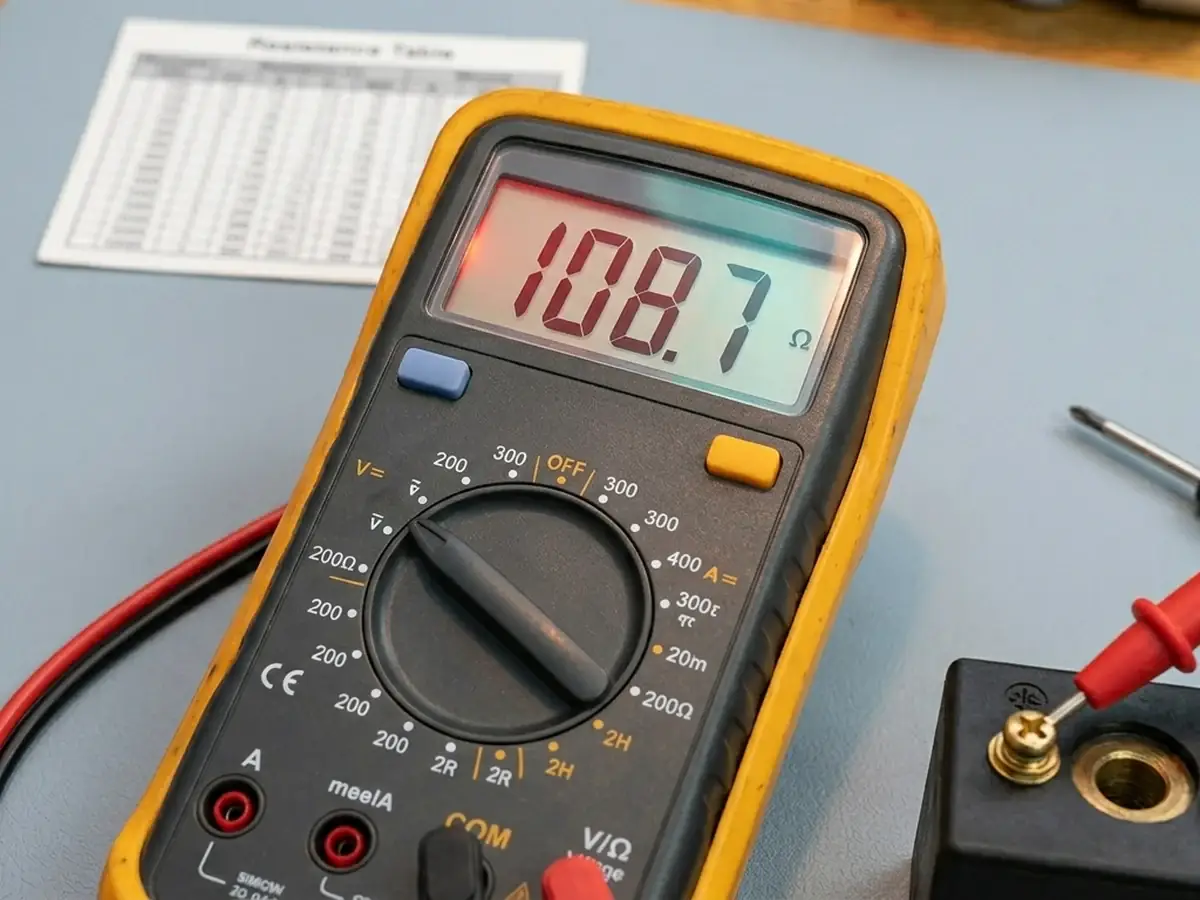

  4. Сопротивление катушки: отключите разъём → мультиметр на катушку. После снятия питания сравните сопротивление отдельной обмотки с паспортом или исправной такой же катушкой при одинаковой температуре. Для простой DC-катушки 24 В, 3 Вт номинальная оценка — 192 Ом. Прозвонка не исключает межвиткового замыкания и дефекта изоляции.
  5. Изоляция на корпус: на отключённой катушке измерьте сопротивление между каждым выводом и металлическим корпусом или сердечником: показание, близкое к нулю, означает пробой на корпус. Обычный мультиметр выявляет только грубый пробой; сопротивление изоляции проверяют мегаомметром по паспорту.
  6. Магнитное поле: при поданной команде поднесите стальную отвёртку к гайке катушки или торцу трубки сердечника — заметное притяжение показывает, что по обмотке идёт ток. Это не доказывает переключение золотника; отсутствие притяжения проверяют замером напряжения.
  7. Питание напрямую: чтобы отделить отказ ПЛК от отказа клапана, отключите катушку от выхода ПЛК и подайте её номинальное напряжение от отдельного источника через предохранитель, исключив опасное движение привода. Работу под 220 В выполняет только допущенный электротехнический персонал.

Шаг 2: Проверка пневматики (клапан ещё не демонтирован)

  1. Давление подачи P: манометр на порту P. Есть ли рабочее давление (обычно 4–6 бар)?
  2. Минимальное давление пилота: Минимум конкретного исполнения и источник пилотного воздуха сверяют по паспорту. Для WAALPC 4V в листе указан диапазон 0,15–0,8 МПа; у других клапанов он может отличаться.
  3. Ручной толкатель: на большинстве клапанов есть кнопка/отвёртка для ручного переключения. Перед ручным переключением исключите опасное движение привода. Если дублёр переключает клапан, проверьте цепь питания, катушку, магнитный узел и пилотное управление; это не единственное доказательство электрической неисправности.
  4. Утечка на выхлопе: После окончания хода сохраняется постоянный поток из выхлопа? Проверьте отдельно распределитель и переток через поршень цилиндра; выпуск во время хода является нормальной работой.

Шаг 3: Механическая проверка после отключения энергии и сброса давления по инструкции изготовителя

  1. Визуальный осмотр золотника: при загрязнении или повреждении действуйте по инструкции изготовителя; способ очистки и допустимость ремонта сверяют для исполнения.
  2. Пружина возврата: проверьте пружину клапана по инструкции; она возвращает золотник, а движение цилиндра зависит от питания воздухом и схемы.
  3. Уплотнения: видимый износ, деформация, трещины? → замена уплотнительного комплекта (если доступен).
  4. Корпус: трещины, повреждения резьбы? → замена клапана.

✓ Порядок важен: электрика → пневматика → механика. Каждый следующий шаг дороже и дольше. Не разбирайте клапан, пока не проверили напряжение на катушке.

3. Какие инструменты нужны для диагностики?

Инструмент Для чего
Мультиметр (Fluke, UNI-T) Напряжение на катушке, сопротивление, прозвонка
Манометр с резьбой G1/4 Давление подачи, пилота
Мыльный раствор (спрей) Определение утечек на фитингах и корпусе
Отвёртка шлицевая (тонкая) Ручной толкатель на клапане
Масло пневматическое Смазка только по инструкции; WAALPC 4V дополнительной смазки не требует

⚠ Никогда не проверяйте наличие давления, отключая трубку рукой. Для 6 бар и внутреннего диаметра 8 мм статическая оценка pA составляет около 30 Н; силу хлыстового движения этим числом не определяют. Давление измеряют манометром; трубку разъединяют после изоляции подачи и сброса давления.

Как проверить катушку электромагнитного клапана?

Отключите питание и снимите разъём катушки. Мультиметром в режиме Ом измерьте сопротивление между выводами катушки и сравните с расчётом по паспорту: R = U²/P. Для катушки 24 В DC мощностью 3 Вт это около 192 Ом (24² / 3). В режиме Ом показание OL возможно при обрыве или превышении диапазона измерения. Перед выводом об обрыве проверьте выбранный диапазон, исправность щупов и контакт с выводами отключённой обмотки. Почти нулевое сопротивление требует проверки на короткое замыкание с учётом паспорта и сопротивления щупов. У катушек со светодиодом и защитным диодом показания могут зависеть от полярности щупов. Затем проверьте напряжение на разъёме в момент команды. Пошаговая методика и таблицы — в статье Как проверить электромагнитный клапан мультиметром.

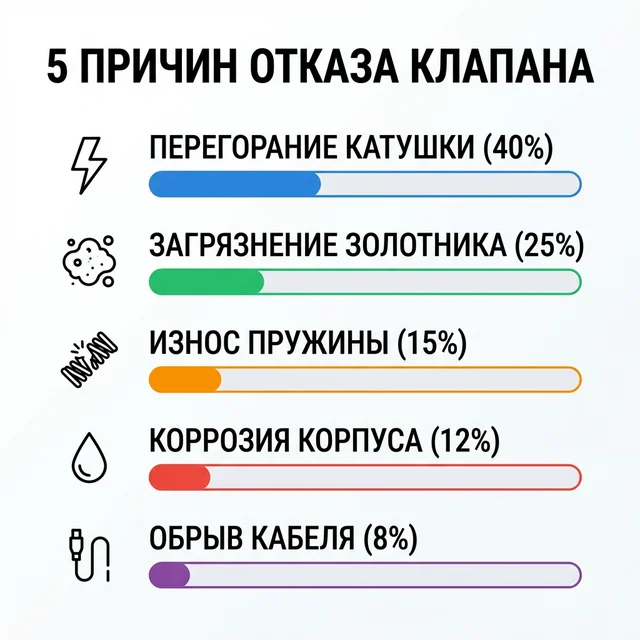

4. Какие пять причин чаще всего вызывают отказ?

листайте таблицу вбок →

№ Причина Встречается Диагностика Решение
1 Обрыв цепи (кабель, клемма, предохранитель) чаще всего Мультиметр: 0 В на катушке Прозвонить и восстановить цепь
2 Сгоревшая катушка часто После отключения внешних цепей: обрыв обмотки или подтверждённое замыкание Замена катушки (не всего клапана!)
3 Загрязнение золотника часто Ручной толкатель не сдвигает Очистка или замена + установка ФРЛ
4 Низкое давление подачи реже Манометр: < мин. рабочего давления Проверить компрессор, утечки, регулятор
5 Износ уплотнений реже Постоянный выпуск после хода; локализовать распределитель или цилиндр Замена уплотнительного комплекта

✓ Важно: сгоревшая катушка ≠ замена всего клапана. Если катушка заменяемая, подбирают совместимое исполнение; DIN-разъём сам по себе не определяет посадку катушки или время ремонта.

Как проверить клапан за 5 минут — быстрый чек-лист из 6 проверок?

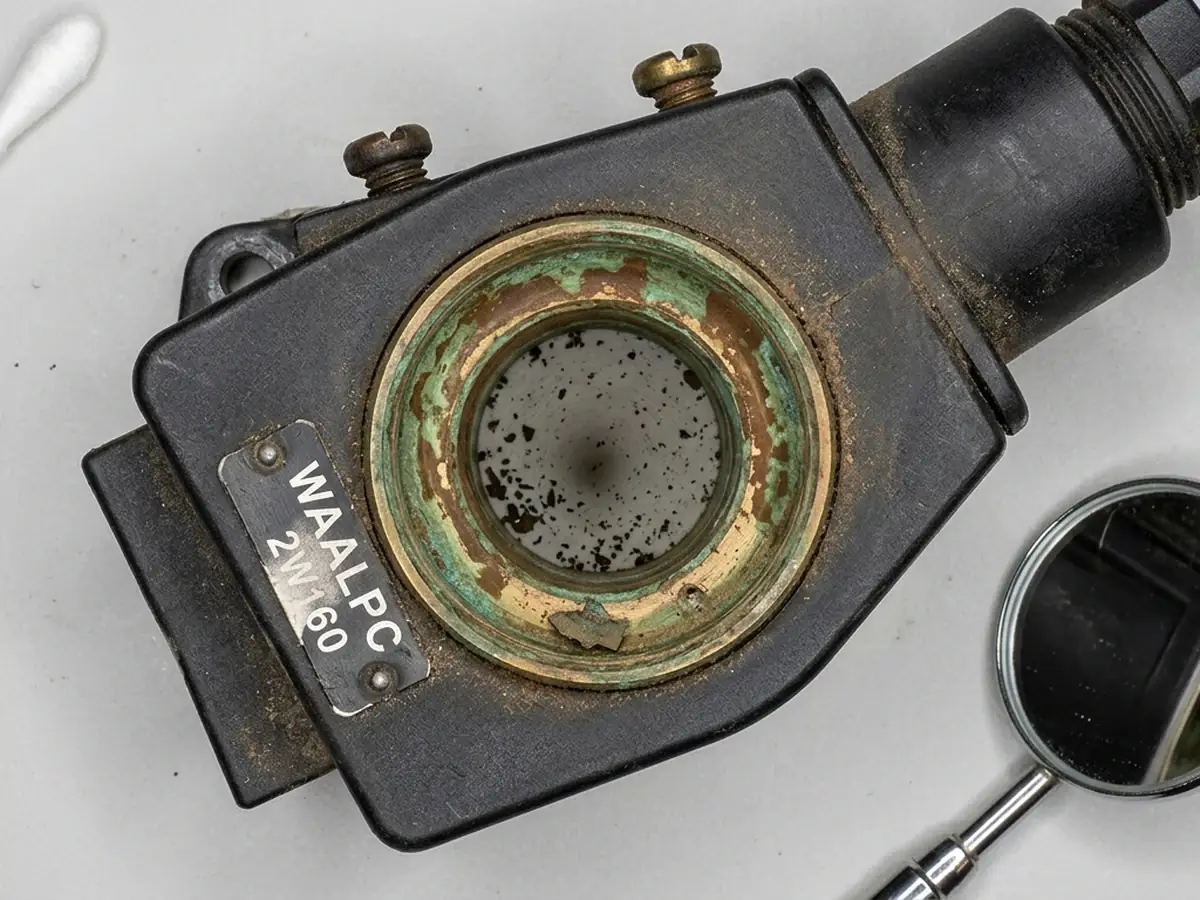

Визуальный осмотр катушки — следы коррозии внутри
Иллюстрация загрязнения магнитного узла. Следы коррозии требуют проверки по инструкции; по фотографии нельзя определить стадию отказа или оставшийся ресурс.

Если линия встала и нет времени читать длинные таблицы — пройдитесь по этим 6 пунктам. Как правило, виновник вылезает на одном из них:

1

Питание есть на катушке?

Мультиметр на клеммах. Должно быть 24V DC (или 220V AC — что по паспорту). Если нет — ищите проблему в ПЛК, реле или предохранителе. Клапаны на 220 В — в разделе «электромагнитный клапан 220 В».

2

Сопротивление катушки в норме?

Снимите питание и отсоедините обмотку от внешних цепей. Сопротивление сравнивают с паспортом конкретной катушки или исправным образцом при одинаковой температуре. Для AC универсального диапазона по одному напряжению нет; разъём, выпрямитель и защитную цепь проверяют отдельно.

3

Слышен щелчок при подаче?

Щелчок может указывать на движение магнитного узла, но не доказывает переключение главного золотника. Сверьте питание, давление пилота, выпуск и работу привода.

4

Давление на входе соответствует паспорту?

Проверьте давление подачи и пилота по паспорту исполнения. WAALPC 4V имеет диапазон 0,15–0,8 МПа. WAAL Selection Manual для 2W160–500 указывает нижнюю границу 0; универсальное требование минимального перепада на всю серию не переносят.

5

Не заглушен ли порт выхлопа?

У 3/2 и 5/2 порты R/R1/R2 должны быть открыты в атмосферу или соединены с глушителем. Закрытый выпуск создаёт противодавление: ход цилиндра может замедлиться или не завершиться. На выпускные порты ставят глушитель, например PSLB-02, а не заглушку.

6

Длительность и удержание сигнала соответствуют паспорту?

Проверьте фактический сигнал и паспортное время переключения. Лист WAALPC 4V указывает срабатывание до 0,05 с; это не универсальная длительность импульса. Моностабильный клапан удерживает позицию при наличии команды, бистабильный переключают по требованиям конкретного исполнения.

💡 Подсказка: распечатайте этот чек-лист, заламинируйте и повесьте у электрошкафа. Когда стресс — рука сама пройдёт по пунктам, не нужно вспоминать.

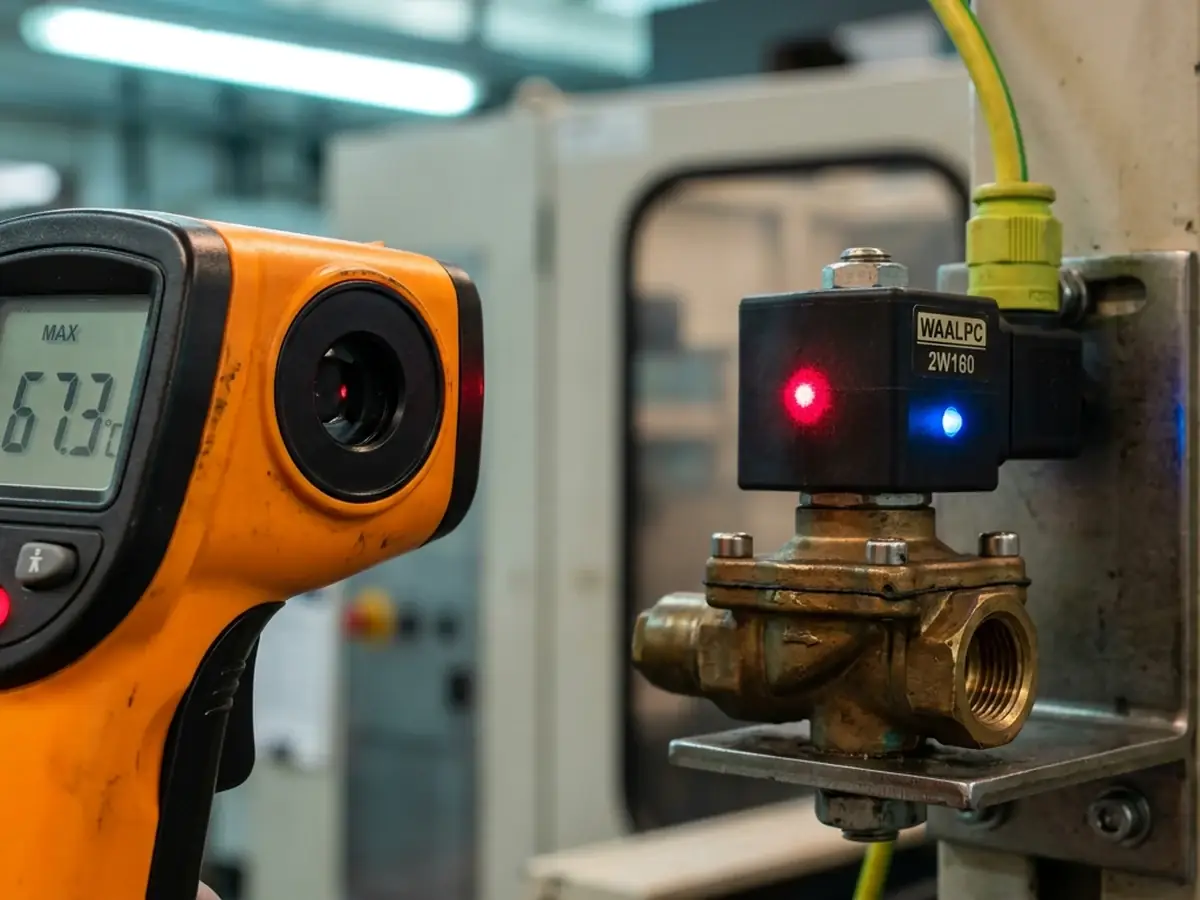

Почему греется электромагнитный клапан и когда это нормально?

Катушка при длительном включении нагревается: часть электрической мощности превращается в тепло, поэтому тёплая катушка сама по себе не признак отказа. Допустимую температуру и режим включения задаёт изготовитель в паспорте, без него «горячо» оценивают по причине, а не на ощупь.

Причина нагрева Что проверить
Напряжение выше допуска: например, 28 В на катушку 24 В DC с допуском ±10 % (верхняя граница 26,4 В) заметно увеличивает нагрев Измерить напряжение на разъёме катушки при включённом клапане
У AC-катушки сердечник не дошёл до конца хода (заедание, загрязнение): ток остаётся повышенным, катушка перегревается. У DC-катушки в установившемся режиме ток задаёт сопротивление обмотки и от положения сердечника практически не зависит Проверить ход сердечника при отключённом питании и сброшенном давлении; убрать загрязнение
Род тока катушки не совпадает с источником: AC-катушка на постоянном токе перегревается, DC-катушка на переменном срабатывает ненадёжно Сверить маркировку катушки (AC или DC) и напряжение с источником питания
Катушка рассчитана на кратковременный или повторно-кратковременный режим (ED меньше 100 %), а включена постоянно. Большинство катушек клапанов рассчитано на ED 100 %, смотрите паспорт Сверить допустимый режим включения с паспортом катушки
Витковое замыкание: сопротивление и индуктивность обмотки уменьшаются, нагрев становится локальным и сильным, вплоть до выгорания Измерить сопротивление холодной катушки и сравнить с паспортным значением
Высокая температура вокруг и закрытый монтаж без вентиляции: температура катушки складывается из температуры среды и собственного нагрева Сверить предельную температуру окружающей среды с паспортом, обеспечить вентиляцию

5. Как предотвратить отказ клапана?

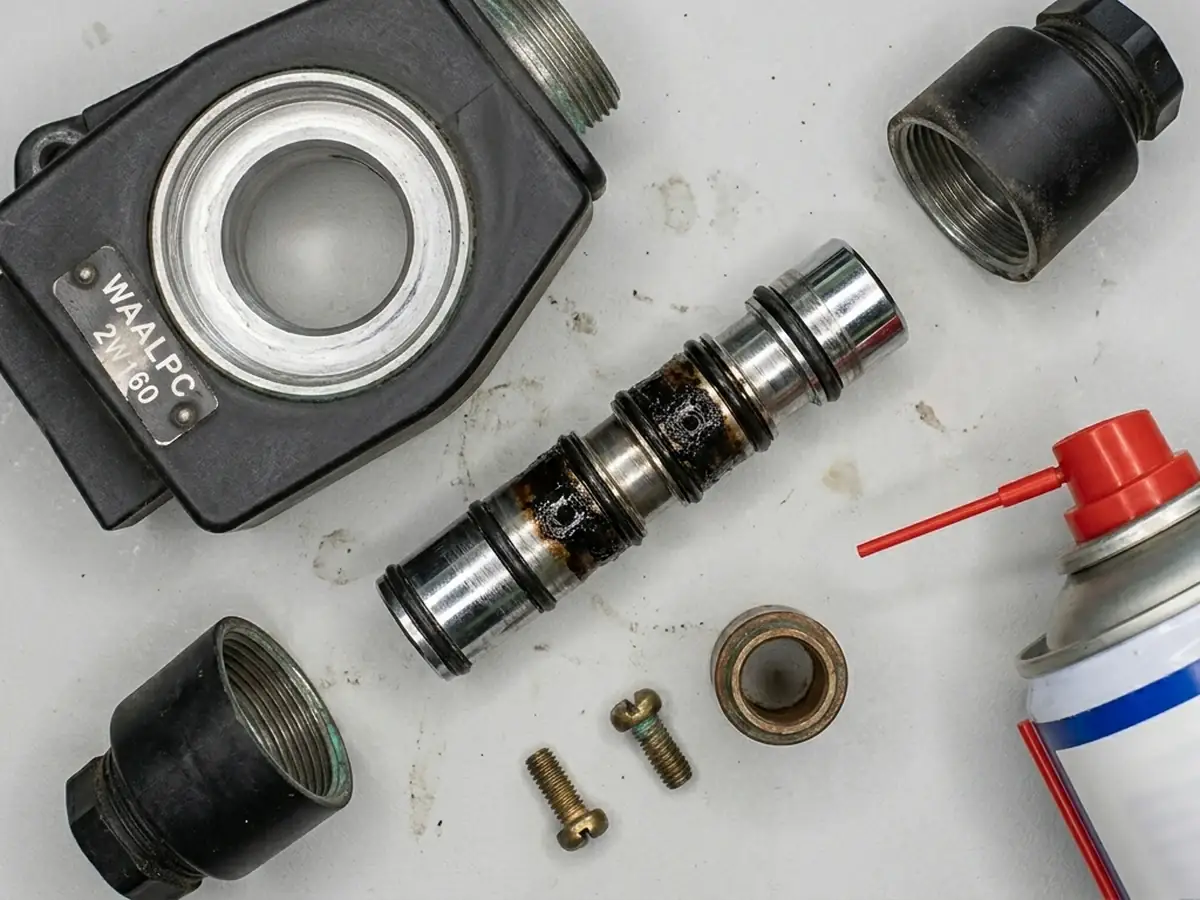

Разобранный клапан — золотник с налётом и грязью
Щелчок не заменяет проверки подачи, пилота, выпуска и привода. Разборка допустима после отключения энергии и сброса давления, по инструкции изготовителя.
Мера Периодичность Эффект
Установка блока ФРЛ Один раз (при монтаже) Резко меньше загрязнений золотника
Замена фильтра ФРЛ По загрязнению, перепаду давления и инструкции фильтра Поддержание чистоты воздуха
Слив конденсата Ежедневно (или автоматич.) Нет воды в золотнике — нет коррозии
Визуальный осмотр кабелей Ежемесячно Раннее обнаружение обрыва
Проверка давления подачи Еженедельно Раннее обнаружение утечек

⚠ Конденсат — враг №1. Конденсат и загрязнение могут вызывать коррозию и нарушения переключения; качество воздуха, слив и обслуживание проверяют по требованиям клапана. Перед клапанами воздух очищает фильтр-регулятор, например AW2000-02 (серия AW).

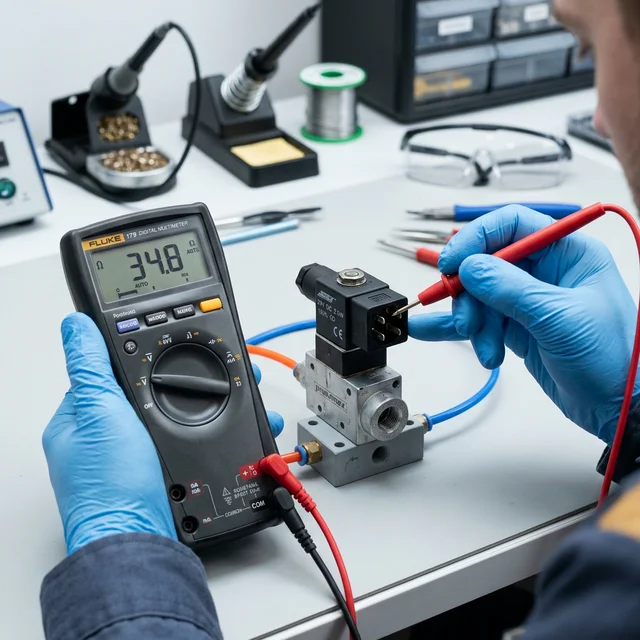

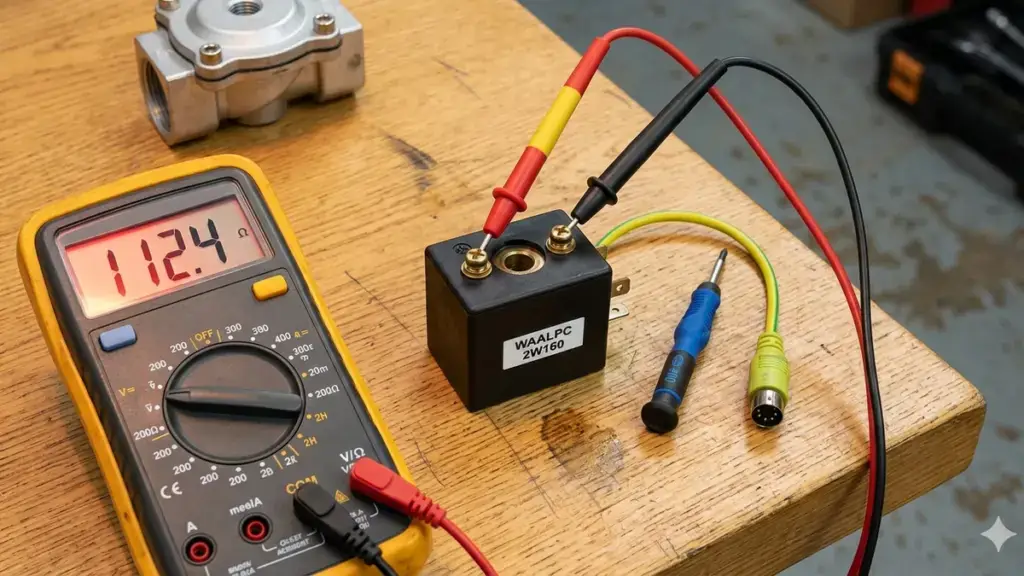

Проверка сопротивления катушки мультиметром
Иллюстрация измерения сопротивления катушки. Показание сравнивают с паспортом конкретной обмотки и температурой измерения; оно не доказывает исправность.

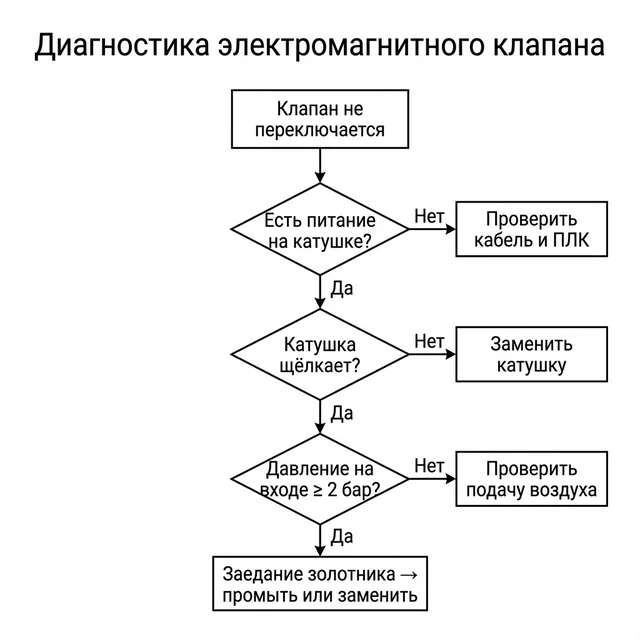

6. Как выглядит схема быстрой диагностики?

листайте таблицу вбок →

Проверка Результат «ОК» Результат «ОШИБКА» → Следующий шаг
Светодиод на катушке Горит при активации Не горит → проверить напряжение мультиметром
Напряжение на разъёме 24V DC (±10%) 0V → проверить выход ПЛК, кабель, предохранитель
Сопротивление катушки По паспорту конкретной обмотки и температуре измерения OL или почти нулевое значение → проверить обмотку и условия измерения; замена при подтверждённом дефекте
Ручной толкатель Клапан переключается Не переключается → проверить давление, пилот, магнитный и механический узлы
Манометр на P ≥ мин. рабочего давления < мин. → проверить компрессор, утечки
Постоянный выпуск после завершения хода Нет Есть → проверить утечку клапана или цилиндра; ремонт по инструкции

Отдельный случай — импульсные клапаны продувки, их выбор и размеры разобраны в материале: электромагнитные импульсные клапаны YDA, YDD и YDG: размеры и давление.

7. Какие вопросы чаще всего задают про отказ электромагнитного клапана?

Как проверить электромагнитный клапан?

Подайте номинальное напряжение и проверьте щелчок и светодиод на катушке. Затем мультиметром измерьте напряжение на разъёме (24V DC или 220V AC — по паспорту); если напряжения нет, причину ищут в выходе ПЛК, кабеле или предохранителе. Отключите питание и измерьте сопротивление катушки: сравните его с паспортом или исправной такой же катушкой при одинаковой температуре. Если катушка исправна, а клапан не срабатывает, причину ищут в механике — загрязнении золотника, пружине, мембране.

Почему катушка электромагнитного клапана перегревается?

Проверьте маркировку AC/DC, фактическое напряжение, допустимый режим включения, вентиляцию и ход магнитного сердечника. У обычной AC-катушки неполное притягивание сердечника может увеличить нагрев. Для DC24V лист 4V задаёт допуск ±10 %: 28 В выше допуска. Заклинивание основного золотника пилотного клапана само по себе не доказывает перегрузку обмотки.

Можно ли менять только катушку, не весь клапан?

Да — у большинства клапанов катушка съёмная (DIN-коннектор + стяжная гайка). Всегда проверяйте катушку перед заменой клапана.

Клапан щёлкает, но не переключает — в чём дело?

Щелчок указывает на возможное движение магнитного узла, но не подтверждает исправность катушки и переключение главного золотника. Проверьте питание, пилотное давление, выпуск, загрязнение и подключённый привод.

Как определить, AC или DC катушка?

Род тока и номинальное напряжение определяют по маркировке и паспорту катушки. Тип выхода ПЛК сам по себе их не определяет: релейный выход может коммутировать AC или DC в пределах своей спецификации. Сверьте питание нагрузки и схему подключения.

Какой ресурс электромагнитного клапана?

Ресурс зависит от серии и указан в паспорте. Качество воздуха, конденсат и режим влияют на ресурс; универсального срока до залипания нет.

8. Какие неисправности типичны для разных типов клапанов?

Разные конструкции электромагнитных клапанов имеют разные «болезни»:

Прямого управления vs непрямого (пилотного)

листайте таблицу вбок →

Параметр Прямого управления Непрямого (пилотного)
Принцип Катушка двигает золотник напрямую Катушка открывает пилотный клапан → давление двигает основной золотник
Мин. давление 0 бар (работает без давления) Минимум подачи/пилота по паспорту конкретного исполнения
Типичная неисправность Сгоревшая катушка (маленькая, но мощная) Засор пилотного отверстия
Диагностика Замерить сопротивление катушки Проверить давление + ручной толкатель

⚠ Самая коварная ситуация: клапан непрямого управления перестал работать при понедельничном пуске, когда ещё не набралось рабочее давление (компрессор разогревается). Если фактическое давление ниже паспортного минимума, переключение не гарантируется. Перед запуском обеспечьте требуемые давление и расход у клапана, включая внешний пилот, если он предусмотрен.

Порядок действий при отказе на линии (минимизация простоя)

  1. 0–30 сек: проверьте предусмотренный индикатор и фактическое питание; перед ручным переключением исключите опасное движение привода. Если предусмотренный индикатор не горит, проверьте фактическое питание и цепь; предохранитель выбирают по документации модуля ПЛК.
  2. 1–3 мин: замена предохранителя или катушки (если под рукой запасная).
  3. 3–10 мин: проверьте давление манометром. Очистка пилотного узла допустима после отключения энергии и сброса давления, по инструкции изготовителя.
  4. 10+ мин: после отключения энергии и сброса давления осмотрите клапан по инструкции; замену из ЗИП сверяют по полному исполнению.

✓ Главный совет: держите в запасе 2–3 клапана самых ходовых типов + 5 катушек + набор предохранителей. Простой линии в ожидании поставки обычно обходится дороже такого запаса.

👉 Запасные распределители в каталоге →

ЗИП-комплект наладчика для электромагнитных клапанов

ЗИП подбирают по ведомости установленных исполнений: совместимые катушки и клапаны, предохранители номинала, указанного изготовителем выходного модуля ПЛК, подходящие разъёмы, мультиметр и средство поиска утечек. DIN-обозначение разъёма не подтверждает совместимость катушек. WAALPC 4V дополнительной смазки не требует; если контур уже работает со смазкой, сохраняют согласованный изготовителем режим и масло. Количество запасных частей и порядок восстановления определяют по конкретной линии.

Катушка точно сгорела — где взять новую?

Катушку часто дешевле заменить отдельно, чем покупать весь клапан в сборе. Для распределителей 4V в каталоге есть катушка WAALPC 4V (24 В DC и 220 В AC, от 580 ₽), для серии 200C — катушка WAAL-200C (24 В и 220 В); для других серий пришлите маркировку катушки — подберём.

Не уверены, какая катушка стоит у вас? Сфотографируйте маркировку, отправьте на WhatsApp +7 909 934-23-68 — подберём.

Когда клапан не подлежит ремонту и нужен совместимый аналог?

Повторное перегорание катушки требует проверки питания, режима и магнитного узла. Возможность ремонта клапана с задирами, трещинами или повреждёнными уплотнениями определяют по инструкции изготовителя; замена всего клапана нужна при неустранимом повреждении. На действующем оборудовании клапан скорее всего импортной серии (4V210, CPE, VUVG, MEH или аналог), и аналог должен совпасть по типу (моноблочный с резьбовыми портами или плитового монтажа), резьбе портов, Kv (пропускной способности) и типу управления.

Если отказал 2/2-ходовой клапан на воде или воздухе большого прохода, замену подбирают по присоединению и нормальному положению. Пример: латунный клапан серии 2W 2W400-40 — условный проход 40 мм, присоединение 1½″, нормально закрытый (НЗ); есть исполнение НО. Для 2/2-хода с катушкой 24 В DC есть, например, 2W025-08-DC24V. Весь ряд — в разделе электромагнитные клапаны НЗ и НО, в том числе 1½″.

Если нужно подобрать совместимый аналог Festo / SMC / AirTAC — пришлите список артикулов, инженер подберёт аналог за 1 рабочий день: инженерный подбор аналога импортной пневматики.

WAALPC серия 4V — моноблочные распределители с резьбовыми портами: 4V110 (M5 или G1/8), 4V210 (G1/8 или G1/4), 4V310 (G1/4 или G3/8), 4V410 (G1/2); тип резьбы портов и электрический ввод (разъём или кабельный вывод) сверяют по полному исполнению. Подбор аналога ведётся по типу, резьбе порта, Kv и управлению, а не по ISO 5599 (это стандарт интерфейса плитового монтажа для крупных клапанов). Серия 2W — соленоидные клапаны 2/2 (нормально закрытые) среду и исполнение сверяют по паспорту; в WAAL Selection Manual портовый ряд G1/8…G2, тип резьбы конкретного артикула проверяют отдельно. Латунные 2/2 клапаны 2L — порты G3/8…G2, лист даёт 1…15 кгс/см² (около 0,098…1,47 МПа); среду и температуру уточняйте по паспорту. Для воды и воздуха есть также клапаны 2/2 2S в формате AirTAC, а компактные клапаны 15 мм серии 331 — в исполнениях НЗ и НО.

Чтобы быстро подобрать аналог перегоревшего клапана — пришлите артикул оригинала со старой коробки или шильдика. Инженер вернёт таблицу по 3 категориям: совместимый аналог по присоединению и Kv, совместимый аналог с оговорками, не наш профиль (направление к профильному поставщику). Срок подбора — 1 рабочий день для типового списка, артикул + цена + срок поставки + обоснование совместимости.

→ Прислать артикул на подбор аналога · Каталог распределителей и клапанов WAALPC

Что в итоге?

  • ✓ Порядок: электрика → пневматика → механика. Не разбирайте, пока не проверили провод
  • ✓ Значительная часть отказов — проблема в электрике (кабель, предохранитель, катушка)
  • ✓ Катушку можно менять отдельно — дешевле замены клапана целиком
  • ✓ Профилактика: ФРЛ + слив конденсата + осмотр кабелей; влагу на магистрали снимает фильтр-влагоотделитель, например QSL-08
  • ✓ Конденсат — главная причина загрязнения золотника

👉 Каталог распределителей и запчастей →

Компоненты corneta.tech для обслуживания

Компонент Роль в обслуживании Ссылка
Распределители Замена неисправных клапанов Каталог →
Блоки ФРЛ Чистый воздух — профилактика загрязнений Каталог →
Фитинги Замена негерметичных соединений Каталог →
Трубки Замена повреждённых магистралей Каталог →



Какие товары подходят?

Это примеры разных компонентов. Подбирайте полное исполнение по функции, присоединениям и паспорту; ссылка на карточку и цена не подтверждают наличие или совместимость.

Ещё вопросы по теме

Какое сопротивление должно быть у исправной катушки?

Сопротивление зависит от конкретной обмотки, мощности и температуры. После снятия питания и отключения внешних цепей сравните измерение с паспортом или исправной такой же катушкой. Для простой DC-обмотки 24 В, 3 Вт номинальная оценка R = U²/P даёт 192 Ом; для AC значение VA не равно мощности омических потерь. OL возможно при обрыве или превышении диапазона измерения: сначала проверьте диапазон, щупы и контакт с выводами отключённой обмотки. Почти нулевое сопротивление требует проверки КЗ с учётом паспорта и сопротивления щупов. Один замер не исключает межвиткового замыкания и дефекта изоляции.

Замер температуры катушки пирометром 67.3°C
Температуру поверхности сравнивают с паспортом конкретной катушки и условиями работы; одно показание пирометра не определяет исправность или срок до отказа.

Замер сопротивления катушки мультиметром 108.7 Ом
Показание 108,7 Ом сравнивают с паспортом именно этой катушки; по одному измерению вывод об исправности не делают.
Что делать если катушка целая, а клапан не работает?

Проверьте давление, пилот и загрязнение по инструкции клапана. Перед разборкой отключите питание, изолируйте подачу и сбросьте остаточное давление, исключив движение привода. Очистку выполняют разрешённым способом; растворитель нельзя назначать без проверки материалов. У WAALPC 2W160–500 лист даёт до 7 кгс/см² для воздуха/газа (около 0,69 МПа), до 5 кгс/см² для воды/масла (около 0,49 МПа); другие типоразмеры сверяют отдельно.

Можно ли заменить клапан AC220V на DC24V?

Смена AC220V на DC24V возможна только после проверки допустимого комплекта катушки и магнитной системы конкретного клапана. Сверьте разъём, защиту/выпрямитель и схему управления; совпадение кода корпуса 2W160-15 не гарантирует замену одной катушки без других изменений.

Как часто менять электромагнитные клапаны?

Клапан меняют по состоянию, а не по календарю: срок службы задаётся числом циклов, качеством воздуха и температурой, и точной цифры для всех серий нет. Износ сначала проявляется как нечёткое срабатывание, потом залипание — при первых признаках проверьте катушку и золотник.

Чем отличается NC от NO клапана?

NC (Normally Closed) — нормально закрытый. Без напряжения — поток заблокирован. С подачей напряжения — открывается. Это большинство применений. NO (Normally Open) — наоборот, без питания открыт. Применение для сброса требует проверки схемы, выпуска запертых полостей и требований безопасности; сама функция NO этого не гарантирует.

Подробнее: Звуковая диагностика клапана — какие тона указывают на отказ.

Подробнее: Защита катушки 24В DC от выбросов ЭДС: диод, RC, варистор.

Подобрать по теме

Какие разделы каталога связаны с темой?

Ещё в каталоге: Клапаны электромагнитные 2/2 2S (AirTAC-формат) для воды и воздуха, Клапаны электромагнитные 15 мм серии 331 (НЗ/НО).

Проверка электрических формулировок: Fluke: показание OL при измерении сопротивления; Siemens S7-1200: спецификация релейных выходов CPU 1214C, стр. 1346.

🔧 Нужен этот компонент — подберём и привезём
От 700 ₽. ГТД для тендеров. Не нашли свой типоразмер — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.

Нужен другой артикул из этой темы? Пришлите артикул или фото шильдика — ответим по наличию и сроку за рабочий день.

8 800 350-01-08MAXinfo@corneta.ru

Ещё по теме: артикулы, аналоги и статьи (20)

Пришлите список позиций — вернём варианты с ценами

Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
📐 Расчёт под вашу задачу: 4V

Главный инженер CORNETA.TECH ответит за 1 рабочий день: Пневмораспределитель электромагнитный 5/2 серии 4V: 56 исполнений, цена от 820 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
Автор: команда CORNETA.TECH.

Новые коды в каталоге

MAX
