Соленоидные клапаны 2W — 2/2 NC латунь, DN 2.5–50 мм, для воды/воздуха/пара

Серия WAALPC 2W — соленоидные клапаны 2/2 нормально-закрытые (NC) из латуни Hpb59-1, для рабочих сред: вода, воздух, пар, инертные газы. Тип действия зависит от типоразмера: DN2.5-4 (2W025/040) — прямого действия, DN16-50 (2W160-500) — с пилотным управлением, для срабатывания нужен минимальный перепад давления в линии. Двухпозиционные: при подаче напряжения шток поднимается и открывает проходное сечение; при снятии — пружина возвращает шток в исходное положение, поток закрывается.

Где применяется серия 2W

• Водоснабжение и автоматика бытовых/промышленных систем. Управление подачей воды в фильтрационных установках, водонагревателях, оборудовании водоподготовки, котельных. DN15-25 покрывают большинство задач.
• Технологические линии воздушные. Управление подачей сжатого воздуха, дренажными системами компрессорных. DN8-20.
• Пищевая и фармацевтическая (с FKM мембраной). Управление потоками воды/пара в санитарных линиях после стерилизации.
• Системы отопления и теплоснабжения. Управление подачей теплоносителя в коллекторах тёплого пола, циркуляционных контурах. DN15-50.
• Орошение и сельхоз-автоматика. Капельный полив, тепличные системы, технологические линии животноводства. DN15-25.
• Промышленные мойки и моечные машины. Управление подачей моющих растворов.
• Сжатый воздух и пневмосистемы. Управление подачей воздуха в коллекторах распределения.

Линейка размеров (DN)

• 2W025-06/08 (DN2.5) — G1/8″ или G1/4″. Микро-управление, лабораторные системы. От 1 020 ₽.

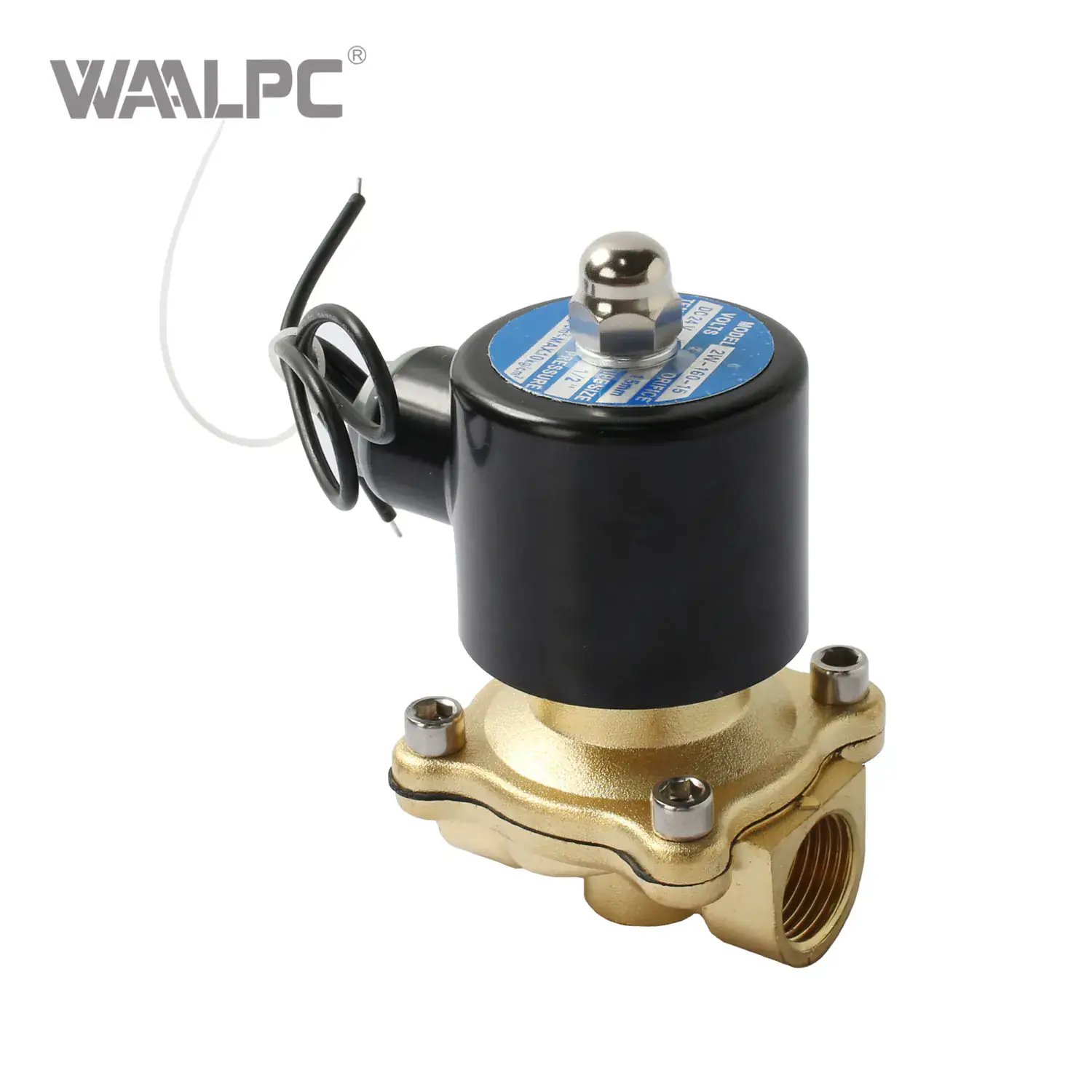

• 2W160-10/15 (DN16) — G3/8″ или G1/2″. Базовый размер водоснабжения. От 2 170 ₽.
• 2W200-20 (DN20) — G3/4″. Стандарт бытового и малого промышленного водоснабжения. От 2 310 ₽.
• 2W250-25 (DN25) — G1″. Промышленные технологические линии. От 2 950 ₽.
• 2W350-35 (DN35) — G1¼″. Магистральные линии. От 3 450 ₽.
• 2W400-40 (DN40) — G1½″. Котельные и теплоснабжение. От 6 330 ₽.
• 2W500-50 (DN50) — G2″. Максимум серии, большие технологические потоки. От 7 680 ₽.

Катушка 24V DC / 220V AC / 12V DC

24V DC — для систем безопасной электроники (ПЛК, IoT, аккумуляторного питания). Мощность 18-22 Вт. Открытие за 30-50 мс. Безотказность во влажной среде выше.

220V AC 50Hz — для прямого подключения к бытовой/промышленной сети. Мощность 22-32 Вт. Открытие за 20-40 мс. Требует RC-цепь параллельно катушке.

12V DC — для автомобильных, аккумуляторных и низковольтных систем. Доступно по запросу для большинства DN.

Признаки износа и сервис

• Клапан не открывается при подаче напряжения — катушка перегорела (обрыв) или короткое замыкание. Проверить мультиметром (24V DC ≈ 30-60 Ом). Замена катушки.
• Клапан не закрывается полностью — изношена мембрана/седло, мусор под мембраной. Разборка, очистка седла, замена мембраны. Установить фильтр-сетку 100 мкм перед клапаном.
• Гул катушки AC, не открывается — залипший якорь. Снять катушку, очистить шток якоря.
• Утечка по корпусу — повреждение прокладки крышки. Замена прокладки + мембраны.
• Закипает катушка — превышение макс. температуры или непрерывное питание. Снизить рабочий цикл или сменить корпус на больший типоразмер.

Артикулы и кодировка SKU

Формат: 2W{серия}-{DN мм}-{катушка}. Например 2W160-15-AC220V = серия 2W160 (корпус DN16), присоединение DN15 (G1/2″), катушка 220V AC. 2W025-08-DC24V = серия 2W025 (корпус DN2.5), присоединение DN8 (G1/4″), катушка 24V DC.

Поставка и гарантия

Наличие и срок поставки — у каждой позиции серии 2W свои, обычно поставка 2–4 недели. Документы ГТД и декларация ЕАЭС N RU Д-CN.РА02.В.88113/26. Гарантия производителя 12 месяцев.

Какие исполнения входят в серию KLAPAN-2W?

В серии 27 исполнений. Обозначения ряда: 2W025-06-AC220V, 2W025-06-DC12V, 2W025-06-DC24V, 2W025-08-AC220V, 2W025-08-DC12V, 2W025-08-DC24V, 2W160-10-AC220V, 2W160-10-DC12V и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение KLAPAN-2W?

Клапан подбирают по условному проходу, рабочей среде и напряжению катушки. Условный проход определяет расход, а материал корпуса и уплотнений — совместимость со средой: для воды, воздуха и агрессивных сред нужны разные исполнения. Нормально закрытое и нормально открытое исполнения не взаимозаменяемы. Подробный разбор резьбы присоединения и напряжения катушки — в статье как подобрать латунный электромагнитный клапан по резьбе и катушке.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC 2W (совпадают присоединительные и установочные размеры, серия KLAPAN-2W).
