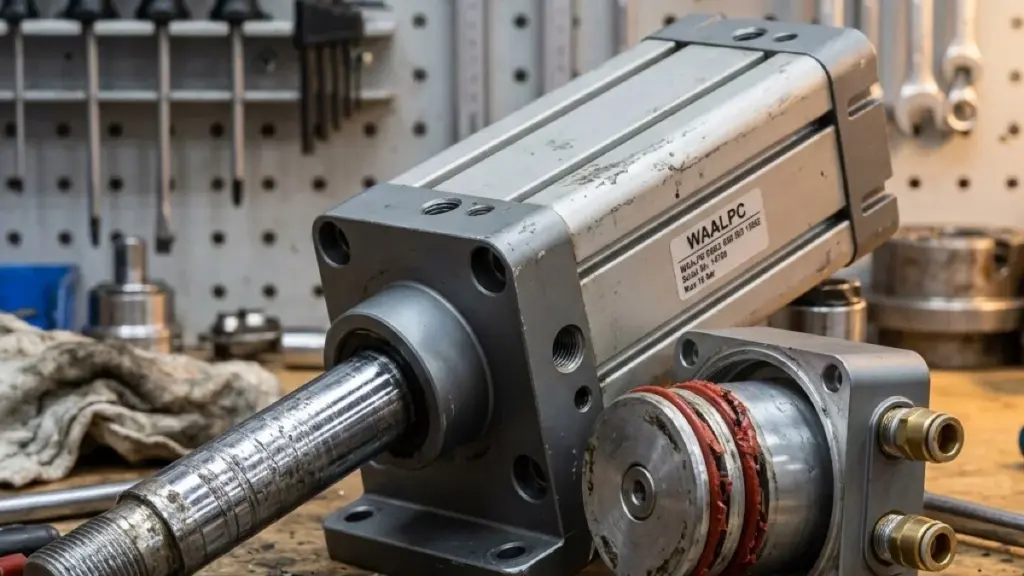

Заклинило шток пневмоцилиндра — типичная проблема в цехе. Не путать с «не возвращается» (другая причина — давление в обратной полости). Разберём 7 главных причин клина, пошаговую диагностику и реальные артикулы WAALPC для ремонта или замены.
Товары из статьи
Какие 7 причин заклинивания штока бывают?
- Грязь в воздушной линии. Пыль, ржавчина, окалина попадают между поршнем и гильзой → создают трение. Проверьте фильтр на входе ФРЛ.
- Износ уплотнений поршня. Со временем NBR-кольца стираются и теряют эластичность (ресурс — по паспорту серии), начинают цеплять стенку гильзы.
- Перекос штока. Внешнее радиальное усилие на штоке (например, перпендикулярная нагрузка) → шток давит на втулку → клин в крайнем положении.
- Нехватка смазки. Если линия долго работала с лубрикатором, заводская смазка из уплотнений вымыта; после снятия лубрикатора уплотнения работают всухую и начинают цеплять. Новым цилиндрам с заводской смазкой лубрикатор обычно не нужен.
- Удар в крайнем положении (нет демпфирования). Поршень на высокой скорости жёстко бьёт в крышку → деформация крышки и направляющей втулки → клин в крайней точке. Нужны демпферы или дроссели на выхлопе.
- Окисление штока. В цехах с высокой влажностью на штоке появляется ржавчина → втулка крышки задирает её.
- Замёрзание конденсата. При работе на улице зимой влага в воздухе замерзает на штоке → клин.
Как выполнить пошаговую диагностику за 5 минут?
- Отсоедините цилиндр от линий воздуха. Сбросьте давление с обеих сторон.
- Попробуйте сдвинуть шток вручную. Если не двигается даже без давления — внутри клин. Если двигается → проблема в управлении (распределитель, концевики).
- Проверьте шток на ржавчину. Протрите ВД-40, если есть окисление — отшлифуйте мелкой шкуркой 1000+.
- Подайте малое давление (0.5-1 бар). Если двинулся медленно — внутреннее трение, проверьте смазку. Если рывками — задир гильзы (требуется ремкомплект).
- Замерьте боковое усилие на шток. Если радиально движется на 1+ мм — износ передней крышки, нужна замена.
Как устранить неисправность по её типу?
| Симптом | Причина | Решение |
|---|---|---|
| Заклинило в крайнем положении | Удар без демпфирования / окисление | Демпфер на крышках + поверка штока |
| Не двигается без давления | Грязь / износ колец | Разборка, чистка, ремкомплект |
| Рывки при движении | Задир гильзы / окисление штока | Полировка + замена ремкомплекта |
| Снижение скорости | Нехватка смазки / утечка | Смазка по паспорту серии + проверка уплотнений |
Подробная пошаговая разборка — в статье про ремонт пневмоцилиндра. Если цилиндр не возвращается — см. причины «не работает».
Какие реальные артикулы ремкомплектов WAALPC подойдут?
Цены и наличие — прямая выгрузка из каталога склада на серии DSBC (та же линейка, где встречается демпфер PPV-A из профилактики ниже). Комплект уплотнений штока — минимальный ремонт, полный комплект добавляет уплотнения поршня.
| Ø, мм | Комплект уплотнений штока | Полный комплект (шток + поршень) | Новый цилиндр с эластичными демпферами (-P) |
|---|---|---|---|
| 32 | DSBC32 — 230 ₽ | DSBC-GROUP-32 — 4 760 ₽ | от 2 970 ₽ |
| 40 | DSBC40 — 270 ₽ | DSBC-GROUP-40 — 5 550 ₽ | от 3 750 ₽ |
| 63 | DSBC63 — 400 ₽ | DSBC-GROUP-63 — 6 330 ₽ | от 5 510 ₽ |
| 100 | DSBC100 — 490 ₽ | DSBC-GROUP-100 — 8 330 ₽ | от 10 860 ₽ |
| 125 | DSBC125 — 730 ₽ | DSBC-GROUP-125 — 12 680 ₽ | от 14 920 ₽ |
Ремкомплекты идут у всех типоразмеров. Новые цилиндры Ø32–63 есть на складе в Москве, Ø100 и крупнее — поставкой. Точную цену и наличие на свой типоразмер смотрите на странице ремкомплекта и карточке цилиндра DSBC.
Как избежать заклинивания — какая нужна профилактика?
- Фильтр воздуха 5 мкм + регулятор давления на каждой линии
- Смазка — только если её требует паспорт серии (цилиндрам с заводской смазкой лубрикатор не нужен, подача масла вымывает заводскую смазку)
- Защита штока от радиальных усилий — направляющие, шарниры
- Демпферы на концевых положениях (суффикс P — эластичные демпферы, PPV — регулируемое пневматическое демпфирование; «-A» у Festo означает магнитный поршень, у наших цилиндров магнит встроен в любом исполнении; к демпферу он не относится)
- Прогрев цилиндров зимой при работе на улице
Какие размеры по теме есть у нас?
Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSBC-125-350, DSBC-125-400, DSBC-125-175, DSBC-100-25.
Какие вопросы чаще всего задают, если шток заклинило?
Можно ли «разработать» заклиненный цилиндр без разборки?
Иногда — да. Подача давления попеременно с обеих сторон + лёгкие удары киянкой по корпусу могут сдвинуть налёт. Но это временное решение — клин повторится через несколько циклов.
Стоит ли ремонтировать или дешевле купить новый?
Ремкомплект WAALPC серии DSBC: от 230 ₽ (Ø32, уплотнения штока) до 12 680 ₽ (Ø125, полный комплект шток+поршень) точная цена по каталогу. Новый цилиндр DSBC с эластичными демпферами (суффикс -P): от 2 970 ₽ (Ø32); для Ø100–125 и длинных ходов цена по каталогу. Если корпус и шток в порядке — ремонт выгоднее. Если есть задиры на гильзе — только замена.
